Interfaz de interruptor aislado MTL 5021 | Módulo controlador intrínsecamente seguro

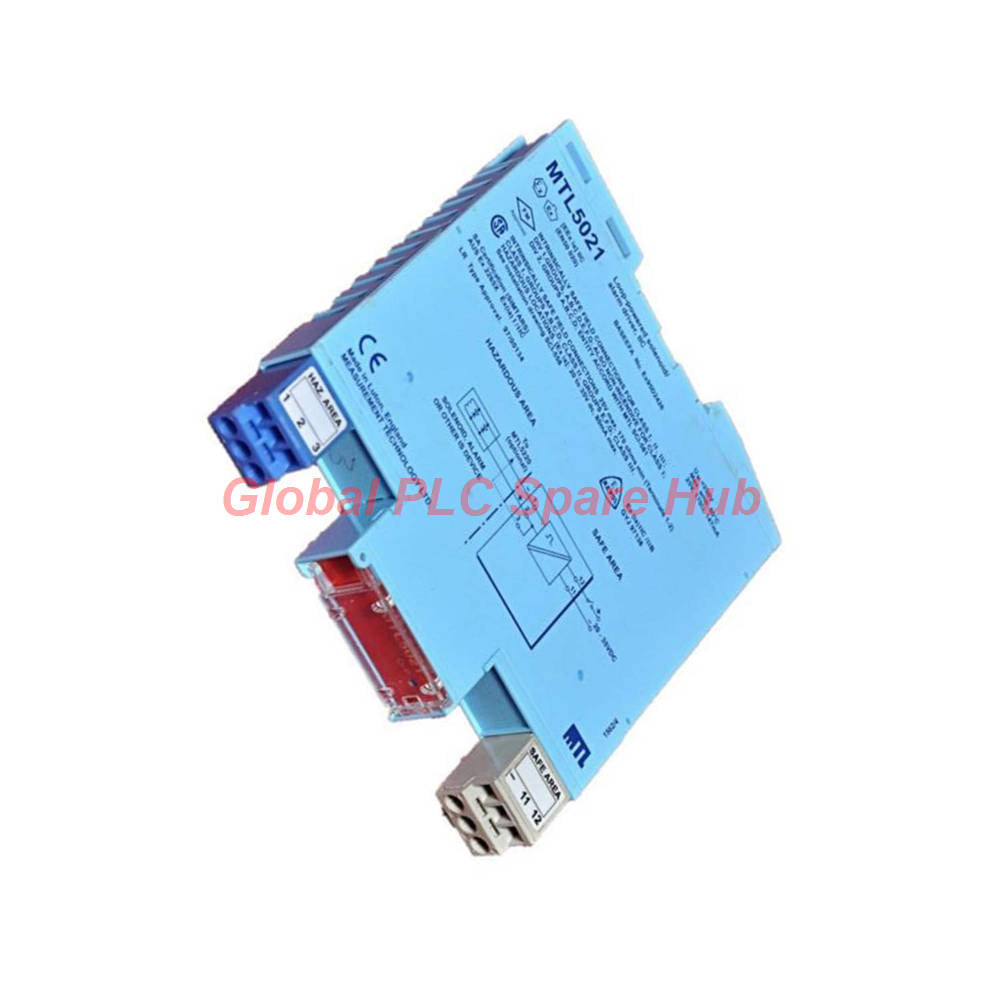

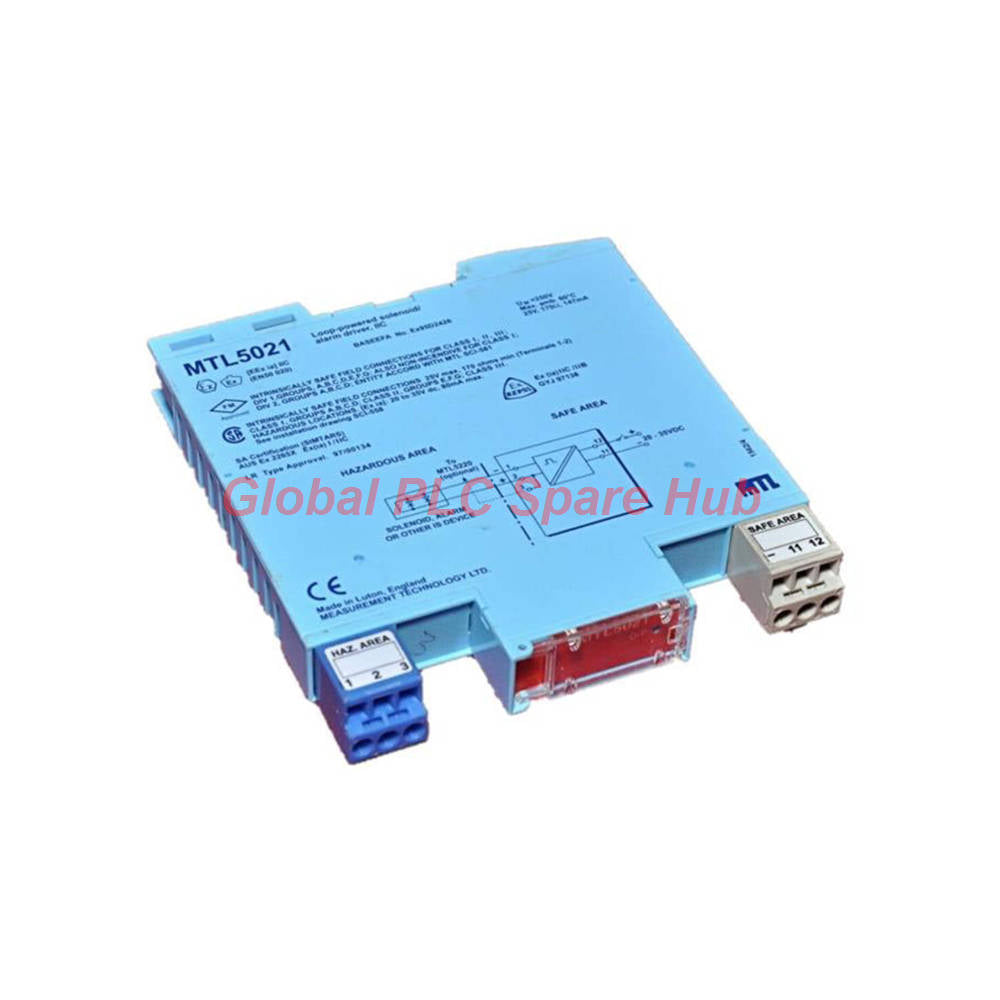

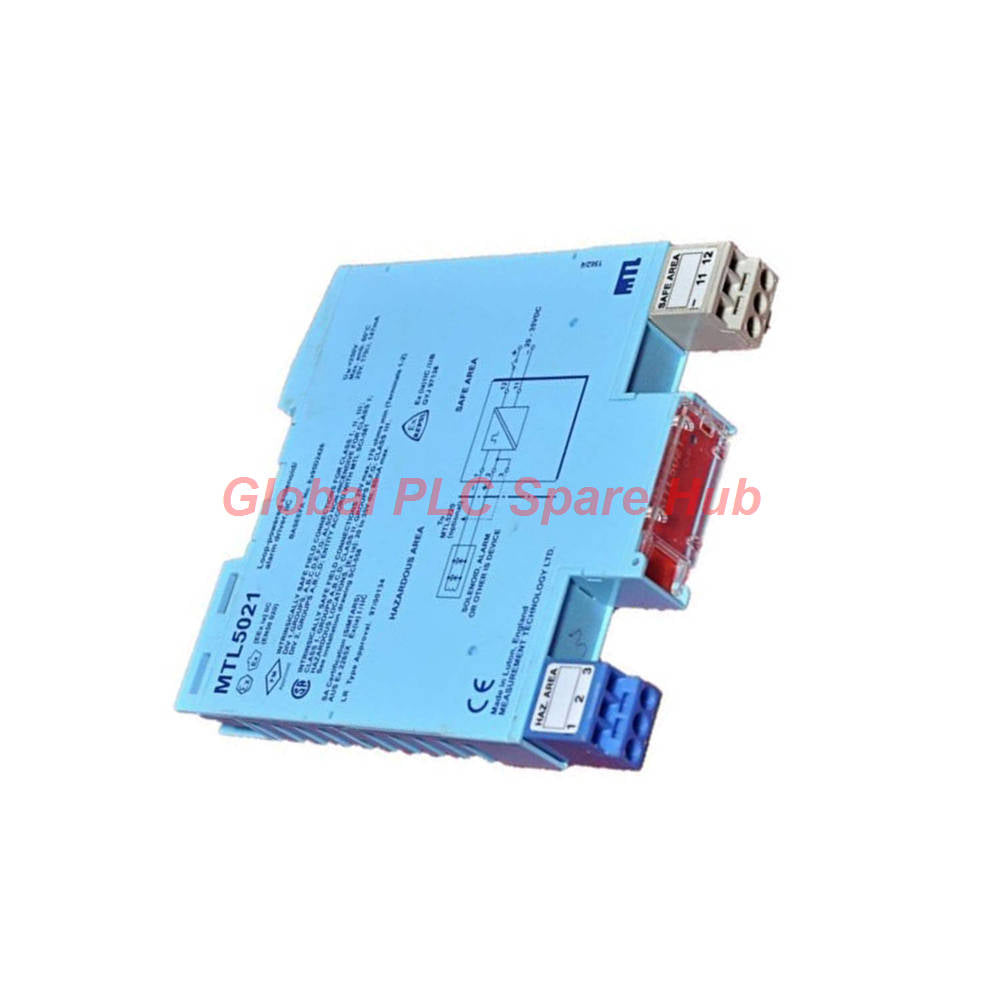

Perfil del producto: Interfaz de interruptor MTL5021

El MTL MTL5021 es un módulo de interfaz de interruptor diseñado con precisión para controlar dispositivos en áreas peligrosas desde interruptores de área segura. Esta barrera de un solo canal ofrece una flexibilidad excepcional, permitiendo que el interruptor de control se integre en cualquiera de los lados del circuito de suministro de 24V CC. Optimizado para accionar cargas intrínsecamente seguras de baja potencia, incluidos solenoides piloto y LEDs de diagnóstico, el MTL5021 proporciona un aislamiento fiable para bucles industriales de misión crítica.

Especificaciones de rendimiento técnico

• Marca y modelo: MTL MTL5021
• Tipo de funcionamiento: Controlador de solenoide/interruptor de 1 canal
• Tensión de entrada: 20 a 35V CC
• Características de salida: 12.85V mín. a 45mA; impedancia de 170Ω
• Conformidad de seguridad: 25V, 170Ω, 147mA (Um = 250V)
• Consumo de corriente: Máx. 90mA a 24V
• Disipación de potencia: 1.4W (típico) a 1.8W (máx.)
• Monitorización de estado: Indicador LED amarillo integrado

Perspectiva de Global PLC Spare HUB

Nuestro equipo técnico identifica el MTL5021 como una solución versátil para el control de aparatos sencillos. Es ideal para válvulas solenoides ubicadas en campo, anunciadores de área peligrosa e indicadores de estado en entornos químicos, petroquímicos y de fabricación. Su capacidad única para manejar lógica de interruptor referenciada a tierra o flotante lo convierte en un componente "imprescindible" para modernizaciones de plantas donde las configuraciones de cableado tienen limitaciones heredadas.

Diagnóstico e implementación operativa

El MTL5021 cuenta con un aislamiento galvánico avanzado, eliminando problemas de ruido de modo común que afectan a los cableados de campo de larga distancia. El LED de estado proporciona un diagnóstico visual inmediato, confirmando que el módulo está accionando eficazmente la carga del área peligrosa. Para sistemas que requieren monitorización de fallos a tierra, la unidad admite una detección específica a nivel de terminal, asegurando una rápida identificación de compromisos en el cableado de campo.

Logística y excelencia en la garantía

• Garantía: Garantía de cobertura total de 12 meses.
• Envío: Entrega urgente mundial a través de FedEx, UPS o DHL.
• Despacho: Procesamiento rápido en 24-48 horas.

Preguntas frecuentes de expertos y guía de selección

P: ¿Cómo beneficia la conectividad del interruptor "a cualquier lado" a los instaladores de campo?
R: Elimina la necesidad de una estricta adherencia a la polaridad a nivel del interruptor, lo que permite diseños de circuitos más simples en entornos peligrosos sin etapas de relé adicionales.

P: ¿Puedo conectar este módulo directamente a una tarjeta de salida de PLC?
R: Sí, el MTL5021 está diseñado para aceptar señales de salida digital PLC estándar (20-35V CC) y convertirlas en una señal de accionamiento intrínsecamente segura.

P: ¿Por qué la corriente está limitada a 45mA?
R: Este límite de corriente es un requisito de seguridad intrínseca (clasificación IIC) para asegurar que, en caso de un fallo en el campo, el potencial de energía sea insuficiente para encender gases peligrosos.

P: ¿Cómo puedo verificar que el módulo funciona correctamente durante el arranque?
R: Verifique el voltaje de entrada en los terminales 11/12, luego monitoree el LED amarillo. Si el LED cambia con su señal de control pero la carga de campo permanece apagada, es probable que el fallo se encuentre en el cableado de campo o en la propia carga.

P: Guía de selección: ¿Cómo elijo la barrera adecuada para una válvula solenoide?
R: Calcule siempre el consumo de energía de su solenoide. Use el MTL5021 para válvulas piloto de baja potencia; si su carga requiere una corriente o un voltaje de mantenimiento más altos, debe seleccionar una interfaz dedicada de alta potencia.
