MIDAS-E-XCF Detector de gas con cartucho de sensor Honeywell Midas

Descripción del producto

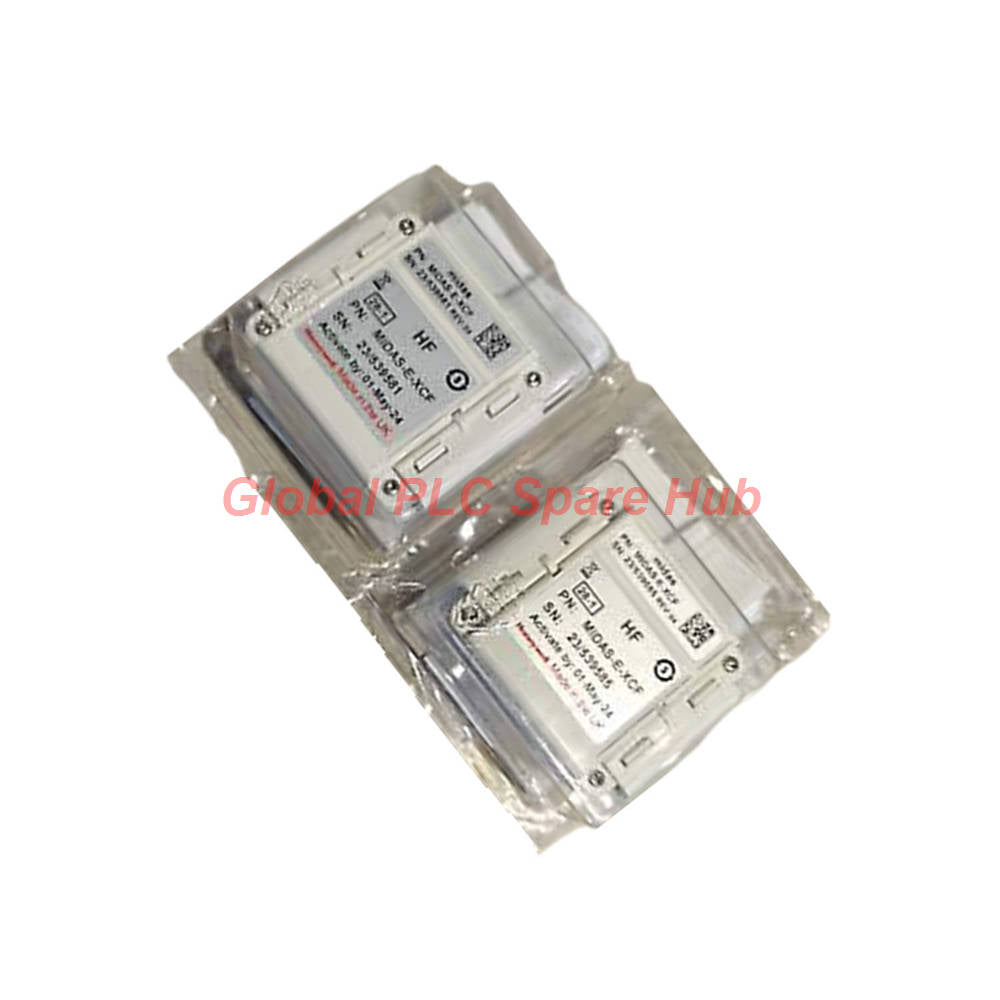

El Honeywell MIDAS-E-XCF representa un cartucho sensor electroquímico altamente especializado y "plug-and-play" diseñado para la plataforma de monitoreo de gas Midas.

Detecta específicamente hexafluorobutadieno (C4F6), un gas de grabado crítico utilizado en los procesos de fabricación de semiconductores de próxima generación.

Utilizando una arquitectura avanzada de celda electroquímica de tres electrodos, este cartucho garantiza un monitoreo estable y continuo de compuestos fluorocarbonados tóxicos en niveles de PPb y PPM.

El diseño del cartucho inteligente contiene datos de celda precalibrados, lo que permite un reemplazo instantáneo en el campo sin requerir una calibración de gas compleja en el sitio.

Empaquetado en un formato compacto, mitiga los riesgos de sensibilidad cruzada al tiempo que proporciona tiempos de respuesta rápidos a fugas químicas peligrosas.

Perspectiva de Global PLC Spare HUB

Desde una perspectiva de instrumentación y control, el Cartucho MIDAS-E-XCF resuelve un desafío distinto en la seguridad de gases semiconductores.

El gas objetivo es altamente tóxico y requiere umbrales de detección inferiores ajustados para salvaguardar al personal de la sala limpia y los costosos equipos.

Honeywell aborda esto incorporando un electrodo de trabajo de alta afinidad que mantiene una linealidad estricta en la escala de 0 a 40 ppm.

Su matriz electrónica interna rastrea automáticamente la deriva del sensor y la longevidad de la celda.

Esta capacidad de diagnóstico predictivo elimina los cambios prematuros del sensor, optimizando los programas de mantenimiento preventivo dentro de las plantas de fabricación de semiconductores de alta disponibilidad.

Especificaciones técnicas

• Marca: Honeywell
• Número de modelo: MIDAS-E-XCF
• Gas objetivo: Hexafluorobutadieno (C4F6)
• Tecnología del sensor: Matriz de celda electroquímica de 3 electrodos
• Rango de medición estándar: 0 a 40 ppm
• Límite inferior de detección: 1.7 ppm umbral mínimo cuantificable
• Punto de ajuste predeterminado de alarma 1: 4.0 ppm
• Resolución de la señal: Pasos incrementales de 0.2 ppm
• Linealidad del sistema: Menos del 20% de variación de los valores medidos
• Especificación de repetibilidad: Menos del 10% de variación de los valores medidos
• Dinámica de respuesta (t62.5): 45 segundos o menos en condiciones de flujo estándar
• Vida útil nominal de la celda: 12 meses o más en entornos de aplicación típicos
• Rango de temperatura operativa: 0 grados Celsius a +40 grados Celsius (32 grados Fahrenheit a 104 grados Fahrenheit)
• Deriva cero de temperatura: Menos de 0.03 ppm de variación por grado Celsius
• Deriva de sensibilidad a la temperatura: Menos del 0.4% de variación del valor medido por grado Celsius
• Parámetros de humedad operativa: 10% a 90% de humedad relativa (sin condensación)
• Deriva cero de humedad: Menos de 0.01 ppm de variación por porcentaje de humedad relativa
• Deriva de sensibilidad a la humedad: Menos del 1% de variación del valor medido por porcentaje de humedad relativa
• Presión de operación ambiente: 90 a 110 kPa de presión absoluta
• Efectos de la orientación física: Cero desviación de rendimiento en posiciones de montaje mecánicas típicas
• Deriva cero a largo plazo: Cero deriva de la línea base registrada durante la vida útil del sensor
• Deriva de sensibilidad a largo plazo: Menos del 15% de desviación del valor medido por año calendario
• Referencia de calibración de fábrica: Matriz de gas sustituto de fluoruro de hidrógeno (HF)
• Gas de prueba funcional de choque: Verificación de gas cloro (Cl2)
• Intervalo de calentamiento del sistema: 20 minutos o menos para estabilizar la celda electroquímica
• Temperatura de almacenamiento en almacén: +5 grados Celsius a +25 grados Celsius (+41 grados Fahrenheit a +77 grados Fahrenheit)

Integración de equipo objetivo

• Transmisores Honeywell Midas: Diseñados como un cartucho de inserción directa para los marcos principales de transmisores de detección de gas extractivos.
• Cajas de colector de válvulas de gas: Se integra en gabinetes VMB localizados para monitorear las conexiones de la línea de suministro principal.
• Gabinetes de gas: Se instala directamente dentro de los gabinetes de gas de distribución química cerca de los reguladores de cilindros de alta presión.
• Sistemas de reducción: Monitorea las vías de entrada y salida de los sistemas de lavado para evaluar la eficiencia destructiva del gas.

Entornos de despliegue aplicados

• Rutas de fotolitografía: Detecta emisiones fugitivas de fluorocarbonos cerca de subsistemas avanzados de escáner ultravioleta profundo y ultravioleta extremo.
• Cámaras de grabado por plasma: Rastrea la contención de la química del proceso alrededor de herramientas de grabado por iones reactivos dieléctricos y grabado por capa atómica.
• Cámaras acorazadas de almacenamiento de productos químicos: Proporciona monitoreo continuo del aire ambiente dentro de las instalaciones de almacenamiento de productos químicos semiconductores a granel.
• Redes de conductos de escape: Monitorea sistemas de escape de proceso coaxiales especializados para indicadores de rastreadores químicos de roturas de línea.

Diagnóstico y análisis del dispositivo

• Arquitectura EEPROM precalibrada: La celda enchufable retiene coeficientes de seguimiento específicos, actualizando la estación base del transmisor instantáneamente tras la instalación.
• Indicador electrónico de vida útil del sensor: Rastrea las tendencias de la línea base de la celda continuamente, advirtiendo a los operadores antes de que la química central alcance los límites de agotamiento.
• Compatibilidad con verificación sustituta: Admite un protocolo de verificación rápida de choque utilizando elementos trazadores de cloro para validar la reacción del sensor en tiempo real.

Logística comercial y garantía

• Plazo de entrega de envío: Se envía desde el inventario centralizado dentro de las 24 a 48 horas posteriores a la verificación formal del pedido.
• Mensajeros exprés globales: Distribuidos internacionalmente a través de socios logísticos de primer nivel, incluidos FedEx, UPS y DHL.
• Política de garantía de fábrica: Acompañado de una garantía de componentes industriales de 12 meses que cubre irregularidades de fabricación o fallas de hardware.

Pautas de compra

• Verifique el gas de proceso: Asegúrese de que su proceso de grabado utilice específicamente hexafluorobutadieno antes de comprar este módulo de sensor especializado.
• Verifique el inventario de la línea base: Mantenga al menos una celda de respaldo en almacenamiento en frío para evitar tiempos de inactividad críticos en la sala limpia durante los cambios de mantenimiento anuales.
• Confirme los requisitos de almacenamiento: Almacene el inventario de respaldo estrictamente entre +5 y +25 grados Celsius para preservar las propiedades del electrolito.

Preguntas frecuentes sobre mantenimiento avanzado

¿Por qué este cartucho utiliza fluoruro de hidrógeno en lugar de hexafluorobutadieno para su ciclo de calibración de fábrica?

El gas hexafluorobutadieno es altamente inestable y difícil de mantener en cilindros de referencia precisos para entornos de validación de fábrica estándar. El fluoruro de hidrógeno sirve como un gas sustituto estable, predecible y de sensibilidad cruzada que refleja la curva exacta de oxidación electroquímica de la celda.

¿Cuál es la razón de ingeniería para utilizar una disposición de celda de 3 electrodos en lugar de un diseño estándar de 2 electrodos?

El tercer electrodo de referencia mantiene un potencial estable en el electrodo de trabajo sin extraer corriente del propio circuito. Esta disposición evita la polarización de voltaje bajo altas concentraciones de gas, lo que produce una linealidad superior por debajo del 20% y una dinámica de respuesta más rápida.

Nuestra instalación experimenta caídas rápidas de humedad hasta el 10% de HR. ¿Cómo afectará esto al rendimiento del sensor?

El dispositivo funciona de forma segura hasta el 10% de HR, pero la exposición prolongada al aire seco de la sala limpia acelera la evaporación interna del electrolito. Los técnicos deben monitorear de cerca el indicador electrónico de vida útil durante los ajustes climáticos estacionales para evitar fallas por secado.

¿Podemos utilizar este componente de forma segura para monitorear áreas ambientales donde existen altas concentraciones de gas flúor?

No, las altas concentraciones de halógenos crudos como el flúor pueden sobrecargar las membranas selectivas, causando falsos positivos o saturación de la línea base. Este componente está optimizado específicamente para gases de proceso fluorocarbonados dentro del rango especificado de 0 a 40 ppm.

El transmisor informa un código de falla inmediatamente después de insertar un nuevo módulo. ¿Cuál es la resolución estándar?

La celda electroquímica requiere un intervalo de estabilización de 20 minutos para equilibrar los sesgos internos después de recibir energía eléctrica de la unidad base. Permita que la cuenta regresiva del transmisor se complete por completo antes de intentar volver a colocar mecánicamente o realizar una prueba de choque manual.
