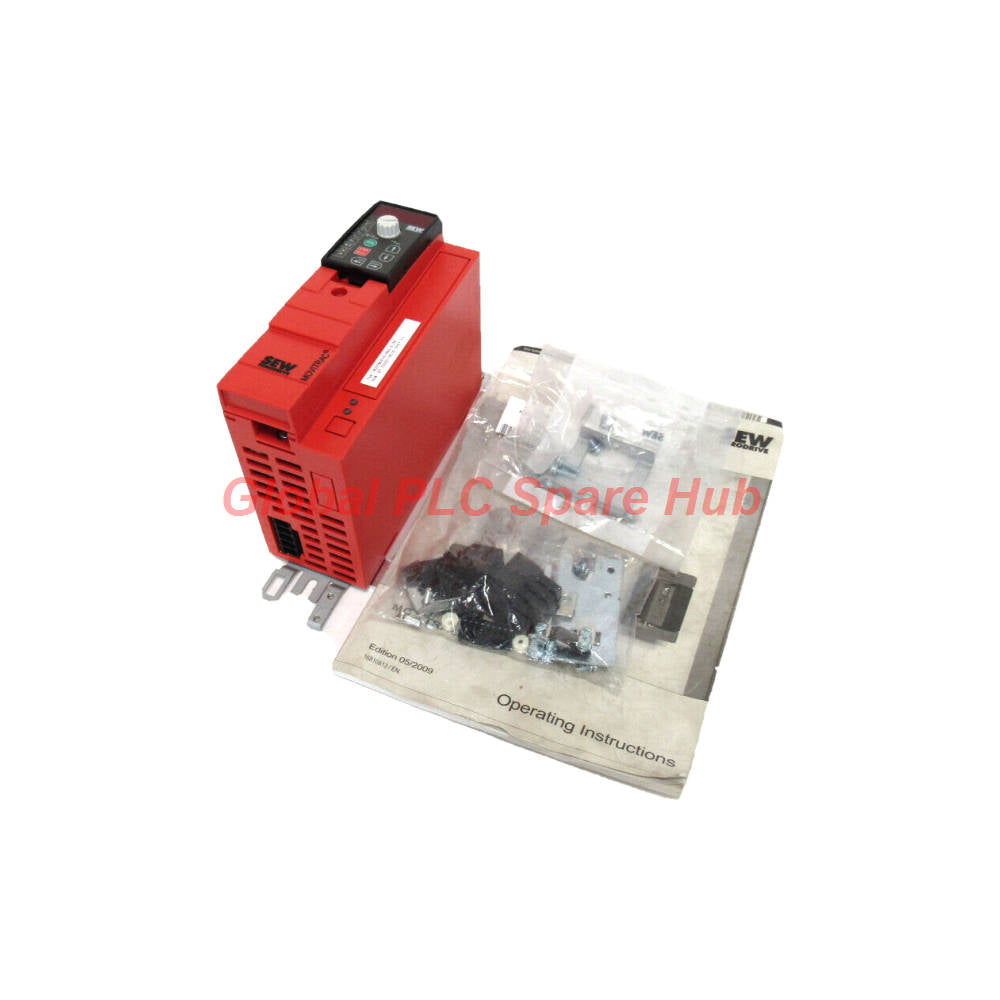

Variador de frecuencia SEW serie MOVITRAC B MC07B0015-5A3-4-00

Planos de ingeniería y arquitectura central

El MC07B0015-5A3-4-00 es un variador de frecuencia de CA de grado industrial que pertenece a la reconocida familia de productos MOVITRAC B, diseñado por SEW-Eurodrive para la regulación de alta precisión de velocidad y par en motores asíncronos de CA. Construido en una carcasa compacta, este variador de 1.5 kW (2 HP) funciona con un voltaje de alimentación trifásico de 380 a 500 VCA a 50/60 Hz. Diseñado para una exigente operación en cuatro cuadrantes (4Q), cuenta con un chopper de frenado integrado para la disipación de frenado dinámico, supresión de interferencias de radio clase C2 incorporada y una arquitectura de tarjeta de control estándar adaptada para una integración perfecta en la automatización de fábricas.

Perspectiva de Global PLC Spare HUB

En sistemas de manipulación de materiales y cintas transportadoras de alto ciclo donde son obligatorios una aceleración suave y una desaceleración rápida, la elección de un variador de frecuencia confiable determina la longevidad mecánica general. Durante la puesta en marcha reciente de una línea de clasificación automatizada, nuestro equipo de ingeniería integró el variador MOVITRAC MC07B0015-5A3-4-00 para controlar los motores de transporte aéreo. El chopper de frenado integrado manejó la energía regenerativa sin problemas durante las paradas rápidas, evitando fallos por sobretensión en el bus de CC. Además, el filtro de supresión C2 integrado minimizó eficazmente la interferencia electromagnética (EMI) con los circuitos de sensores sensibles cercanos, reduciendo las horas de resolución de problemas y garantizando el cumplimiento de las normas de redes industriales.

Matriz de especificaciones técnicas

• Fabricante y marca: SEW-Eurodrive
• Serie del producto: Familia de variadores MOVITRAC B
• Catálogo / Número de pieza: MC07B0015-5A3-4-00
• Tipo de dispositivo: Variador de frecuencia de CA / Variador de velocidad (VSD)
• Potencia nominal continua: 1.5 kW (2 HP)
• Voltaje de entrada: Trifásico, 380 a 500 VCA (-10% a +10%)
• Rango de frecuencia de línea: 50 / 60 Hz (±10%)
• Capacidades de frenado: Operación en cuatro cuadrantes (4Q) con chopper de frenado integrado
• Filtrado EMC: Filtro de supresión C2 integrado para cumplimiento de emisiones conducidas
• Diseño de carcasa y térmico: Carcasa industrial estándar optimizada para convección natural y montaje en panel

Instalación mecánica y directrices de cableado

• Montaje en gabinete: Monte el variador verticalmente dentro de un gabinete de control con clasificación NEMA/IP, asegurando un espacio libre adecuado en la parte superior e inferior para un flujo de aire de enfriamiento sin obstrucciones.
• Terminaciones de potencia: Conecte las líneas trifásicas entrantes de 380-500V a los terminales L1, L2 y L3, mientras asegura los cables del motor a los terminales U, V y W usando cables de motor blindados.
• Cableado de la resistencia de frenado: Si se requieren ciclos de frenado dinámico elevado, conecte la resistencia de frenado externa directamente a los terminales del chopper de bus de CC designados (+ / PB).
• Cumplimiento de puesta a tierra: Asegure una conexión a tierra de baja impedancia del chasis del variador y los blindajes de los cables del motor para mantener la eficacia del filtro de supresión C2 interno.

Capacidades de diagnóstico y gestión de fallas

• Pantalla de estado y LED de siete segmentos: Proporciona códigos de estado operativo en tiempo real, lecturas de frecuencia e identificación inmediata de errores durante eventos de disparo.
• Registro de memoria de errores: Almacena los códigos de falla recientes en una memoria no volátil para ayudar a los ingenieros de mantenimiento a rastrear problemas intermitentes de sobrecorriente, sobrecarga térmica o desequilibrio de fase.
• Monitoreo de sobrecarga térmica: La protección térmica electrónica integrada del motor monitorea el consumo de corriente y la frecuencia de conmutación para evitar la degradación de los devanados del motor.

Sectores de aplicación industrial

• Manipulación de materiales: Transportadores de rodillos automatizados, líneas de transferencia por banda, sistemas de clasificación y módulos de elevación vertical.
• Maquinaria de embalaje: Máquinas de encartonado de alta velocidad, equipos de etiquetado y envolvedoras de paletizado.
• Control de procesos: Agitadores industriales, bombas de dosificación química y ventiladores centrífugos que requieren una modulación de velocidad precisa.

Garantía y soporte logístico global

• Cobertura de garantía: Protegido por una garantía integral de 12 meses que cubre defectos de componentes y mano de obra de fabricación.
• Socios de envío urgente: Envío rápido a todo el mundo gestionado de forma segura a través de transportistas logísticos de primer nivel, incluidos FedEx, UPS y DHL.
• Cumplimiento de pedidos: El procesamiento rápido garantiza un empaquetado industrial antiestático y el envío del pedido dentro de las 24-48 horas.

Guía de compra experta y consejos de selección

• Coincidencia de voltaje: Verifique que el suministro de su instalación coincida con el requisito trifásico de 380-500V, ya que voltajes de entrada incorrectos pueden activar fallas por bajo o sobrevoltaje.
• Dimensionamiento de la resistencia de frenado: Evalúe la frecuencia de parada de su aplicación; si se espera un frenado dinámico continuo, combine el MC07B0015-5A3-4-00 con una resistencia de frenado externa clasificada correctamente.
• Estrategia de inventario de repuestos: Mantener un variador MC07B0015-5A3-4-00 preprogramado en el almacén de su planta elimina el tiempo de inactividad prolongado durante fallas inesperadas del hardware del variador.

Preguntas frecuentes profesionales

P: ¿Cuál es la potencia nominal de salida continua del variador MC07B0015-5A3-4-00?
R: Este variador entrega una potencia de salida continua de 1.5 kW, equivalente a 2 caballos de fuerza (2 HP).

P: ¿Este modelo requiere un módulo de frenado externo para la parada dinámica?
R: No, cuenta con capacidad incorporada de cuatro cuadrantes (4Q) con un chopper de frenado integrado, requiriendo solo una resistencia de frenado externa para la disipación de energía.

P: ¿Qué fuente de alimentación de entrada se requiere para este variador MOVITRAC?
R: La unidad funciona con un suministro de CA trifásico que varía de 380 a 500 VCA a una frecuencia de línea de 50 o 60 Hz.

P: ¿Cómo beneficia el filtro de supresión C2 interno a las instalaciones industriales?
R: El filtro C2 incorporado suprime las emisiones electromagnéticas de alta frecuencia, ayudando a que la instalación cumpla con estrictas normas industriales de EMC.

P: ¿Qué mensajeros de envío se utilizan para la entrega internacional acelerada?
R: Todos los pedidos se envían a nivel mundial a través de transportistas logísticos premium, incluidos FedEx, UPS y DHL dentro de 24 a 48 horas.
