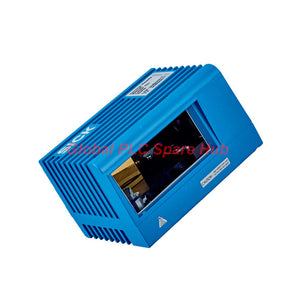

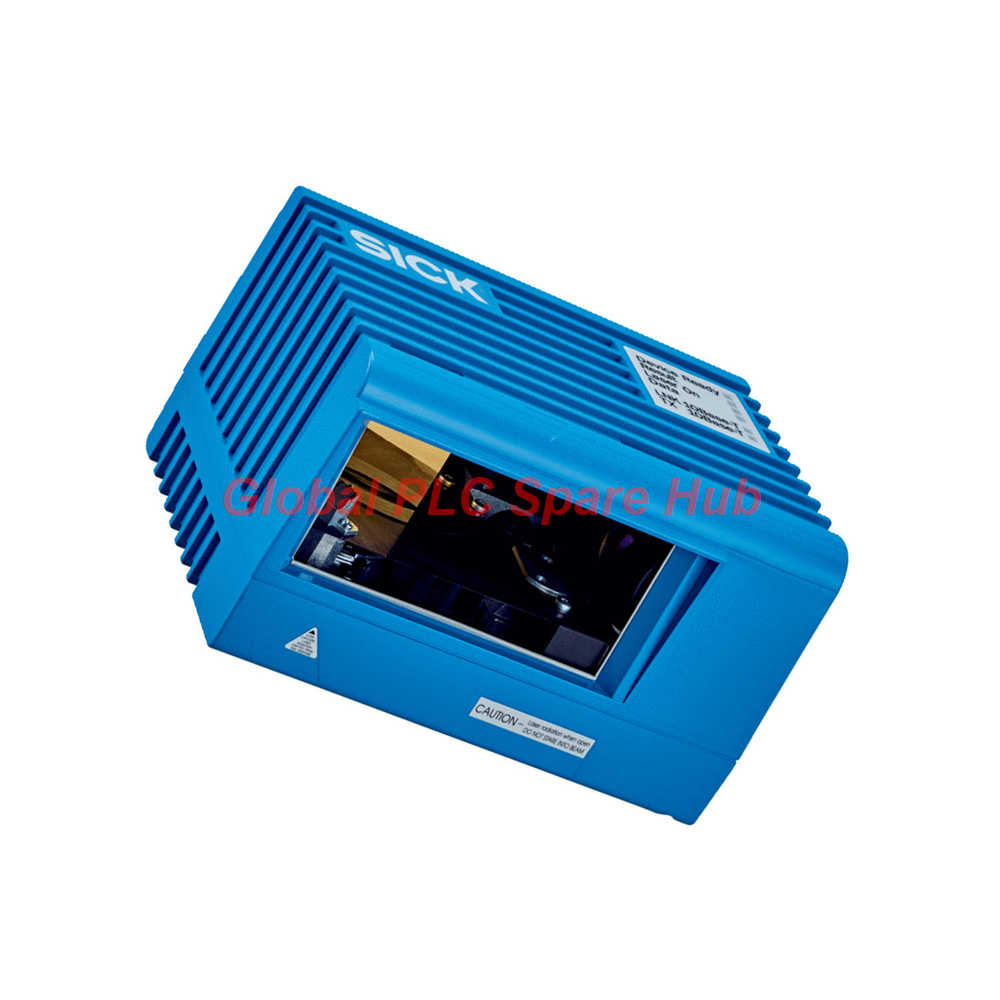

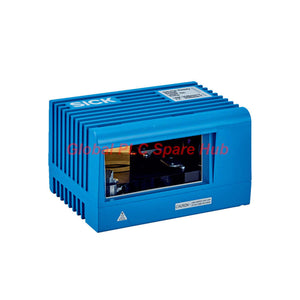

Sensor de medición óptica láser 2D para interiores SICK LMS400-2000
Manufacturer: SICK
Product No.: LMS400-2000
Condition: En stock
Product Type: Sensor de medición
Product Origin: USA
Payment: T/T, Western Union
Weight: 2300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general técnica
El SICK LMS400-2000 representa un escáner de medición láser 2D para interiores avanzado, optimizado para la creación de perfiles de objetos a alta velocidad y tareas precisas de control de nivel industrial. Operando con un diodo láser de luz roja visible (650 nm) de Clase 2, esta unidad ofrece frecuencias de escaneo ajustables de 300 Hz a 500 Hz con resoluciones angulares configurables entre 0,1° y 1,0°. Encerrado en una robusta carcasa de fundición de aluminio de color azul claro (RAL 5012) con grado de protección IP65, el LMS400-2000 proporciona una detección óptica fiable en un rango de trabajo de 0,7 m a 3 m, asegurando un rendimiento constante en entornos exigentes de automatización de fábricas.
Perspectiva y experiencia de campo de Global PLC Spare HUB
El despliegue de sensores de medición óptica en líneas de llenado de tolvas con mucho polvo o vibraciones elevadas suele provocar errores de medición causados por la acumulación de partículas en suspensión en el cristal del filtro óptico. Durante nuestra puesta en marcha en campo de un sistema automatizado de control de nivel de contenedores utilizando el LMS400-2000, los ingenieros de la planta observaron avisos intermitentes en la salida de telegramas debido a la acumulación de polvo en la ventana frontal. La implementación de un accesorio de purga de aire continua a baja presión, combinado con una limpieza óptica semanal programada, restauró inmediatamente la tolerancia al error sistemático a un valor inferior a ±4 mm, garantizando la estabilidad operativa a largo plazo.
Matriz de especificaciones técnicas
| Clasificación del parámetro | Especificaciones de ingeniería |
|---|---|
| Fabricante y marca | SICK AG |
| Línea y serie de producto | Serie LMS400 (Escáner láser 2D para interiores) |
| Número de pieza / Modelo | LMS400-2000 |
| Dominio de aplicación | Control de nivel y medición de perfiles en interiores |
| Fuente de luz y clase de láser | Luz roja visible (650 nm); Clase de láser 2 (En espera: Clase 1) |
| Frecuencia de escaneo | 300 Hz a 500 Hz (Configurable) |
| Rango de trabajo y escaneo | 0,7 m a 3,0 m (3 m con factor de remisión del 10%) |
| Resolución angular | 0,1° a 1,0° (Seleccionable) |
| Tiempo de respuesta | ≥ 2 ms |
| Error de medición | Sistemático: ± 4 mm; Estadístico: 3 mm |
| Voltaje de suministro y potencia | ≤ 24 V CC (± 15%), consumo de 25 W |
| Carcasa y material | Grado IP65; Carcasa de aluminio fundido (RAL 5012) |
| Interfaces de comunicación | Ethernet TCP/IP (10 Mbit/s), RS-232, 4 entradas digitales, 5 salidas digitales |
| Dimensiones físicas y peso | 179 mm x 107 mm x 130 mm; Peso: 2,3 kg |
Hardware aplicable y escenarios de implementación
- Sistemas de control objetivo: Controladores lógicos programables (PLC) industriales, controladores de visión artificial basados en PC y redes host de automatización dedicadas.
- Campos de aplicación principales: Control de nivel en contenedores de almacenes automatizados, clasificación de nivel de materiales a granel en contenedores poco profundos, verificación dimensional de cajas y análisis de perfiles en líneas de clasificación de alta velocidad.
- Restricciones ambientales: Entornos industriales interiores limpios que requieran protección IP65 contra chorros de agua ambientales y partículas de polvo fino, dentro de un rango de temperatura de 0 °C a +40 °C.
Guía de instalación paso a paso
- Alineación de montaje: Fije de forma segura la carcasa de aluminio fundido del LMS400-2000 a un soporte estructural rígido para eliminar la distorsión por vibración mecánica.
- Verificación de espacio libre: Asegure una trayectoria óptica sin obstrucciones dentro del rango de trabajo de 0,7 m a 3 m, evitando superficies metálicas reflectantes directamente adyacentes al plano de escaneo.
- Conexión de alimentación y puesta a tierra: Conecte la alimentación regulada de 24 V CC y verifique que el cable de tierra del chasis esté conectado firmemente al bus de puesta a tierra del gabinete para cumplir con las normas CEM EN.
- Configuración del enlace de comunicación: Conecte el cable Ethernet TCP/IP o la interfaz serie RS-232 al controlador host, asegurando una configuración semidúplex adecuada.
- Configuración del ROI: Programe la región de interés (ROI) deseada y los parámetros de columna utilizando el software de configuración de SICK antes de la puesta en marcha del sistema.
Capacidades de diagnóstico y eficiencia de mantenimiento
- Retroalimentación del estado óptico: Equipado con seis indicadores LED integrados en el panel frontal que proporcionan diagnósticos visuales instantáneos sobre el estado de alimentación, la entrada de activación y el estado de la comunicación de datos.
- Telegramas y salidas analógicas: Genera valores de altura y telegramas de conmutación en tiempo real a través de líneas Ethernet/serie, o transmite señales analógicas directas de 4 mA a 20 mA para una rápida integración en PLC.
- Registro de errores: Las rutinas de diagnóstico internas rastrean las desviaciones estadísticas y los "handshakes" de comunicación, permitiendo al personal de mantenimiento aislar rápidamente las obstrucciones en la trayectoria óptica o las caídas de tensión.
Cumplimiento, envío y términos de garantía
- Garantía de calidad: Respaldado por una garantía estándar de 12 meses de la industria que cubre defectos de fabricación y fallos de hardware.
- Velocidad de cumplimiento: Procesamiento y despacho de pedidos urgente de 24 a 48 horas para evitar tiempos de inactividad críticos en la planta.
- Transportistas logísticos: Envío internacional seguro y acelerado facilitado a través de transportistas globales de confianza, incluyendo FedEx, UPS y DHL.
Preguntas frecuentes (FAQ)
P: ¿Se puede utilizar el escáner láser LMS400-2000 en exteriores bajo luz solar directa?
R: No. El LMS400-2000 está estrictamente clasificado para aplicaciones en interiores; la radiación solar ambiental y la humedad exterior degradarán la precisión de la medición y violarán sus límites operativos IP65.
P: ¿Cuál es el tamaño mínimo de objeto detectable para tareas de control de nivel usando este sensor?
R: El escáner puede detectar de forma fiable objetos de hasta 30 mm x 30 mm con un ancho de columna mínimo de 50 mm dentro de su región de interés configurada.
P: ¿Cómo soluciono los tiempos de espera de comunicación en la interfaz Ethernet TCP/IP?
R: Verifique que los ajustes de red semidúplex de 10 Mbit/s coincidan con la configuración de su switch y compruebe que no existan conflictos de direcciones IP en la subred de automatización local.
P: ¿Qué directrices de compra deben seguir los ingenieros al reemplazar sensores de nivel antiguos con este modelo?
R: Asegúrese de que la altura del contenedor objetivo requiera un rango de trabajo entre 0,7 m y 3 m, y verifique que su sistema de control admita el análisis de telegramas o salida de altura analógica de 4-20 mA.
P: ¿Funciona el sensor como un dispositivo de seguridad certificado para la protección de personas en máquinas?
R: No. El sensor no constituye un componente de seguridad según lo definido por la legislación pertinente sobre seguridad de máquinas y no debe utilizarse para la protección principal del personal.
