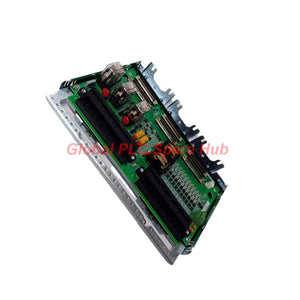

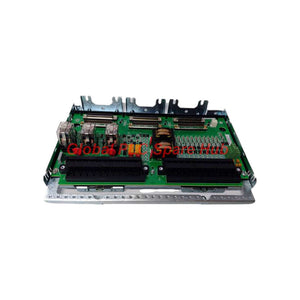

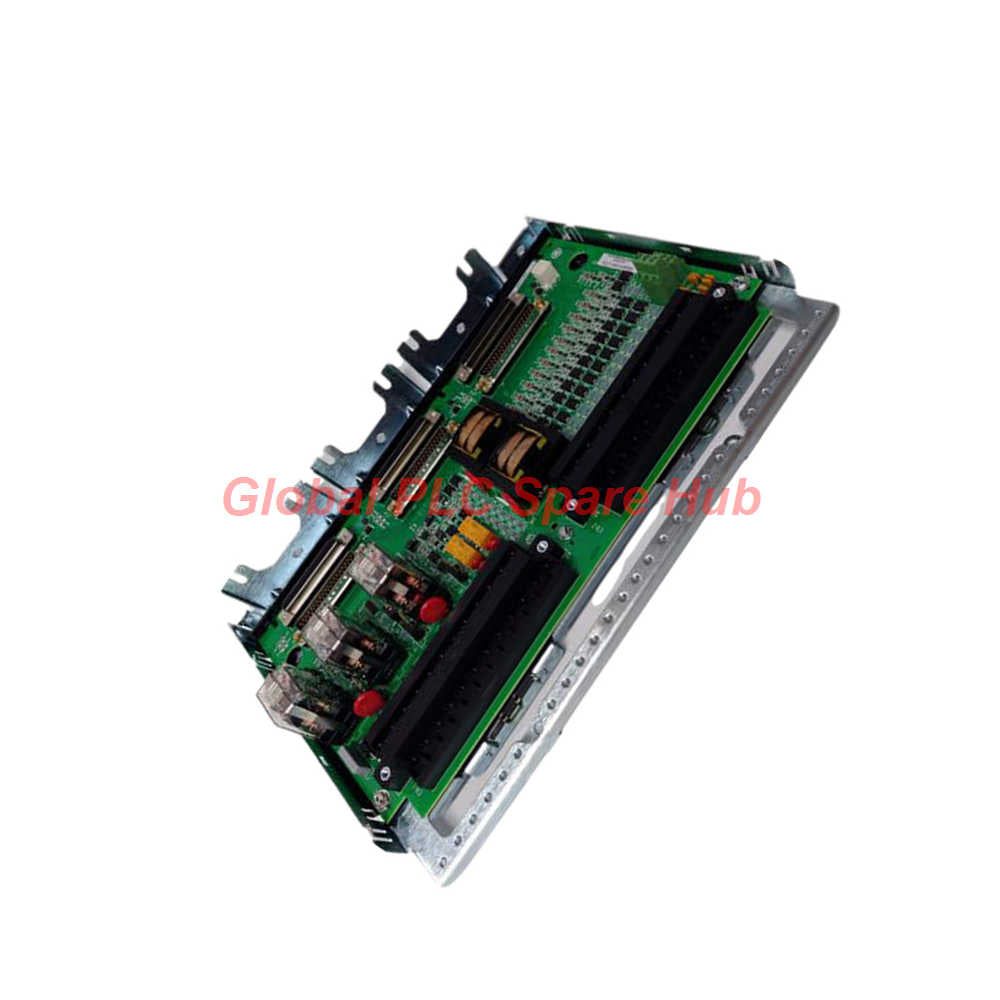

Módulo de entrada digital IS230TNSVH3A GE Mark VIe Stock original

Descripción general del producto

La IS230TNSVH3A es un procesador de entrada digital de alta densidad especializado diseñado por General Electric. Opera de forma nativa dentro del avanzado ecosistema del sistema de control Mark VIe. Funcionando directamente como un módulo funcional central TSVCH1A/PSVOH1B(3X), esta unidad ofrece acondicionamiento de señal en tiempo real y enrutamiento de terminales físicos.

Diseñada para aplicaciones industriales de misión crítica, la IS230TNSVH3A ayuda a desacoplar las líneas de control físico de la lógica de procesamiento de alta velocidad. Admite topologías de control distribuidas, lo que permite a los equipos de ingeniería colocar bloques de E/S físicos cerca de los instrumentos de campo. Esto reduce la degradación de la señal analógica y simplifica el diseño del armario de control.

Especificaciones técnicas

• Marca: General Electric (GE)
• Variante de modelo: IS230TNSVH3A
• Plataforma de control: Serie Mark VIe
• Origen: Estados Unidos de América (EE. UU.)
• Tipo funcional: Interfaz de entrada digital / Módulo TSVCH1A/PSVOH1B(3X)
• Interfaz de red: Puerto Ethernet 10/100BaseT integrado con detección automática a través de topología UDH
• Compatibilidad con pantalla COI: Pantallas táctiles HMI de grado industrial de 10,4 o 12,1 pulgadas
• Entorno de SO compatible: Entorno de ejecución de Windows integrado para aplicaciones de activos dedicadas
• Utilidad de configuración: Requiere el software ToolboxST para la inicialización y el mapeo lógico
• Expansión de bus externa: Admite protocolos USB, IDE y de unidad de disquete física (FDD)

Equipo objetivo y aplicaciones de campo

El módulo digital IS230TNSVH3A gestiona bucles de retroalimentación discretos en activos de servicios públicos masivos. Funciona perfectamente dentro de los marcos de seguridad de turbinas de vapor y gas a escala de servicios públicos. Se utiliza mucho en los subsistemas de automatización de la Planta de Equilibrio (BOP) de generación de energía. Además, la unidad se coordina con los sistemas de control de excitación para salvaguardar generadores síncronos de alta capacidad y grandes trenes de compresores centrífugos.

Arquitectura de hardware e interfaz de control

La arquitectura de hardware integra una interfaz de operador de control (COI) dedicada que ejecuta pantallas localizadas específicas de la aplicación. En lugar de depender de una HMI CIMPLICITY que consume muchos recursos, la huella integrada ejecuta solo los scripts de ejecución específicos necesarios para el bucle local. Este diseño estructural reduce drásticamente la sobrecarga de la CPU y mejora los tiempos de respuesta deterministas.

Las conexiones físicas son minimalistas: un único cable de alimentación dedicado y un único troncal Ethernet UDH. Para redes industriales críticas que exigen bucles de control tolerantes a fallos, el módulo admite configuraciones de doble puerto. Esto permite una redundancia total de la línea Ethernet a través de conmutadores de red EGD separados.

Diagnósticos y rutinas de mantenimiento

La IS230TNSVH3A incorpora autodiagnósticos completos del hardware del sistema. La unidad evalúa continuamente la continuidad de la señal, buscando fallos de circuito abierto y anomalías de bucle de tierra en el lado del campo. La lógica de diagnóstico en tiempo real detecta instantáneamente las condiciones de desajuste de canal entre pistas de controlador redundantes. El personal de mantenimiento puede ver variables precisas del sistema, registro de secuencias de eventos e indicadores de estado de comunicación directamente a través del panel HMI local o a través del paquete de monitoreo central ToolboxST.

Logística, embalaje y términos de garantía

• Matriz de disponibilidad: Totalmente disponible en stock para envío internacional inmediato
• Logística global: Envío exprés prioritario acelerado a través de DHL, FedEx y UPS
• Velocidad de manejo: Envío garantizado desde nuestras instalaciones de cumplimiento en 24 a 48 horas
• Integridad de la garantía: Respaldada por una garantía operativa completa de 12 meses para todo el sistema
• Embalaje de seguridad: Embalado dentro de bolsas protectoras antiestáticas de alta resistencia con espuma estructural densa que absorbe los golpes

Perspectiva de Global PLC Spare HUB

Desde nuestro banco de evaluación técnica, la IS230TNSVH3A es una brillante demostración de la evolución de GE desde la antigua arquitectura de rack central a una topología de red distribuida y confiable. Al descargar las tareas de procesamiento discretas a la capa de nodos, este módulo libera al procesador principal del procesamiento de interrupciones pesadas. Los ingenieros de planta deben tener en cuenta que la dependencia de la unidad de la versión del software ToolboxST requiere una validación cuidadosa durante la puesta en marcha. Sigue siendo un activo fundamental para garantizar una alta disponibilidad en los bloques de energía automatizados modernos.

Preguntas frecuentes

¿Cómo se soluciona una pérdida total de comunicación en el enlace UDH?

Primero, inspeccione los LED de estado del enlace ubicados en el transceptor de la interfaz Ethernet. Si el indicador de actividad ámbar permanece apagado, verifique los parámetros de velocidad de detección automática dentro de la configuración del conmutador EGD. Asegúrese de que el puerto del conmutador de red coincida con las especificaciones 10/100BaseT del módulo.

¿Este módulo requiere una licencia completa del software CIMPLICITY HMI para funcionar?

No, este hardware utiliza un motor de tiempo de ejecución integrado optimizado para implementar pantallas de operador específicas a través de la COI. Esta estructura elimina la sobrecarga de licencias y la complejidad de ingeniería de un nodo supervisor CIMPLICITY a gran escala.

¿Puede el módulo aceptar configuraciones de doble alimentación para evitar caídas repentinas de control?

Sí, cuando se combina con el conjunto de base de terminal adecuado, el sistema acepta rutas de entrada de doble fuente para mantener la alimentación continua de la lógica del módulo durante los cambios de bus de la subestación principal.

¿Qué paso de campo se omite con mayor frecuencia durante un intercambio en caliente de hardware físico?

La experiencia de campo muestra que los técnicos a menudo olvidan descargar las uniones de topología a través de ToolboxST después de montar la nueva placa. Sin este paso de asignación de software, el clúster de controladores tratará el módulo como un nodo de hardware no identificado.

¿Los puertos de expansión externos USB e IDE están diseñados para el registro continuo de datos?

No, esas conexiones de almacenamiento están diseñadas para tareas de mantenimiento intermitentes. Normalmente se utilizan para flashear firmware local, cargar copias de seguridad de la configuración del sistema o conectar una unidad de arranque externa temporal durante la recuperación del sistema.

Guía de adquisición y selección

Al seleccionar un módulo de reemplazo, verifique el código de sufijo alfanumérico completo de seguimiento de hardware impreso en la etiqueta del código de barras de la PCB. Las sutiles variaciones en el índice de revisión H3A pueden indicar ajustes en las tolerancias de los componentes electrónicos o la compatibilidad del firmware local. Asegúrese de que su biblioteca ToolboxST existente contenga los archivos de definición de dispositivo precisos para este subconjunto específico. Esto evita bloques de desajuste de parámetros durante los reinicios en frío.
