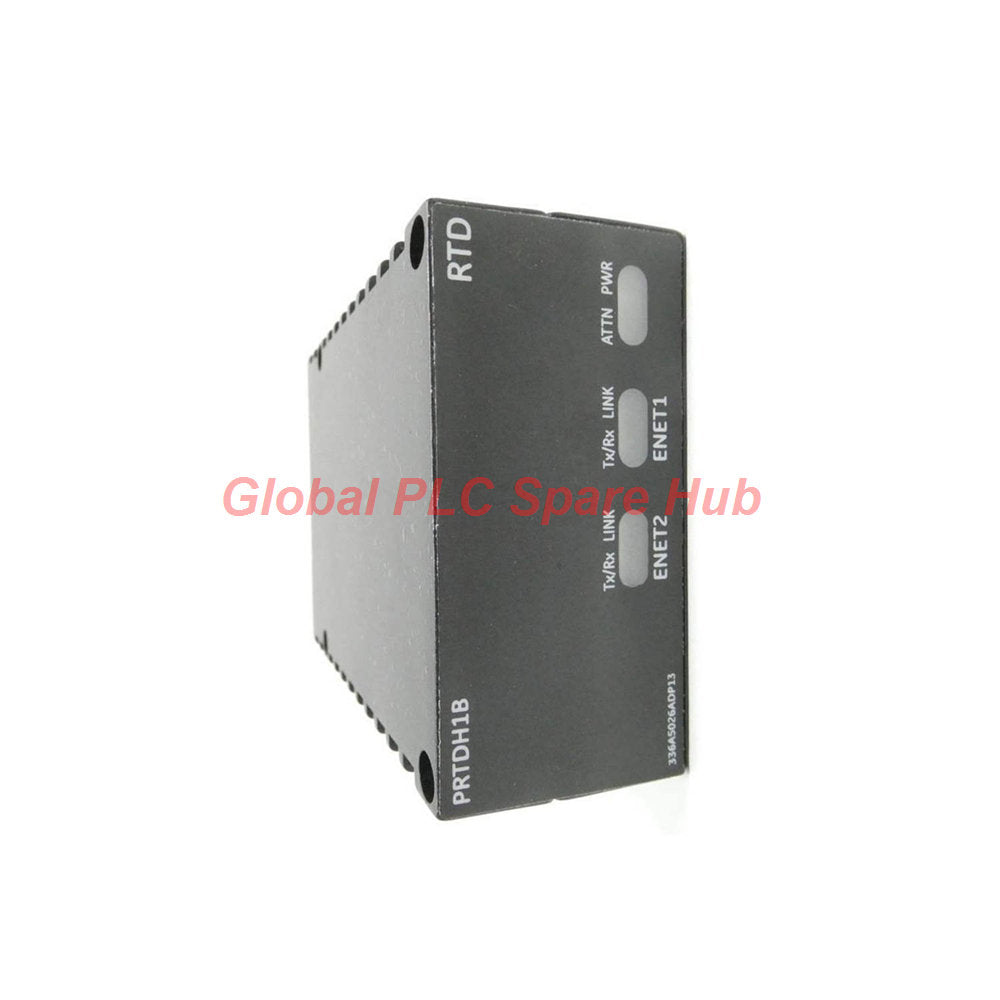

Módulo de monitorización de temperatura con paquete de entrada RTD GE Mark VIe IS220PRTDH1B

Diseñado para la precisión: el paquete de entrada RTD IS220PRTDH1B

El IS220PRTDH1B se erige como un componente fundamental dentro del ecosistema de control distribuido GE Mark VIe. Este paquete de entrada RTD de alta densidad está diseñado específicamente para actuar como la interfaz eléctrica principal entre los sensores de temperatura a nivel de campo y la arquitectura de control en red. Al aprovechar la lógica avanzada de adquisición de señales, el IS220PRTDH1B ofrece la transmisión de datos de alta fidelidad requerida para la gestión térmica en aplicaciones críticas de generación de energía y procesamiento industrial pesado.

Especificaciones técnicas avanzadas

• Identificación del modelo: IS220PRTDH1B
• Plataforma de la serie: Sistema de control distribuido GE Mark VIe
• Tipo de módulo: Paquete de entrada RTD (módulo de E/S)
• Capacidad de entrada: Procesamiento de señales RTD de 8 canales
• Corriente de excitación: CC pulsada de 10 mA (multiplexada)
• Requisitos de energía: 28 VCC (consumo de 0,24 A)
• Conectividad de red: Puertos Ethernet RJ-45 duales (auto-negociación 10/100 MB/s)
• Temperatura de funcionamiento: -30°C a +65°C
• Protección ambiental: PCB base con revestimiento conformado de grado industrial
• Compatibilidad de terminales: IS200TRTDH2D, IS200SRTDH1A o IS200SRTDH2A

Características operativas clave

• Red tolerante a fallas: Las rutas Ethernet activas duales eliminan la dependencia de la conmutación por error tradicional de "reserva en caliente", lo que garantiza la disponibilidad continua de los datos.
• Tasas de escaneo flexibles: Admite tasas de escaneo estándar y de alta velocidad (25 muestras/segundo) para la detección inmediata de transitorios térmicos.
• Reconfiguración automática: Simplifica los reemplazos en campo al descargar automáticamente el firmware y los parámetros del controlador al inicio.
• Aislamiento galvánico: La circuitería integrada garantiza la integridad de la señal cuando se combina con placas de terminales de la serie TRTDH.

Análisis técnico de Global PLC Spare HUB

El IS220PRTDH1B es un activo crítico para el monitoreo de la temperatura de las turbinas. Según nuestra experiencia en campo en Global PLC Spare HUB, la capacidad de este módulo para manejar configuraciones tanto con conexión a tierra como sin conexión a tierra lo hace ideal para refinerías petroquímicas y bucles de control de turbinas de vapor de alta velocidad. Une eficazmente la brecha entre los datos térmicos de campo sin procesar y la lógica de procesamiento de alta velocidad de la plataforma Mark VIe.

Capacidades de diagnóstico y mantenimiento

• Diagnóstico visual: Las matrices de LED integradas proporcionan actualizaciones de estado inmediatas sobre la salud de la red y la integridad de la adquisición.
• Verificación de hardware: La coincidencia automática de ID de placa evita la implementación de código de aplicación incorrecto.
• Autoprueba de encendido (POST): Ejecuta rutinas de memoria y lógica internas antes de establecer la comunicación de red.

Logística y garantía de calidad

• Logística global: Opciones de envío seguras y confiables a través de FedEx, UPS o DHL.
• Cumplimiento rápido: Tiempos de procesamiento y envío de pedidos garantizados de 24 a 48 horas.
• Garantía: Cada unidad IS220PRTDH1B está cubierta por una garantía integral de rendimiento de 12 meses.
• Empaque: Las unidades se envían en materiales protectores industriales especializados antiestáticos y resistentes a los golpes.

Preguntas frecuentes

P: ¿Cuál es el principal beneficio del modo "Escaneo rápido" en el IS220PRTDH1B?
R: El modo de escaneo rápido muestrea las señales 25 veces por segundo. Esto es esencial para el monitoreo de cojinetes de turbinas, donde los cambios térmicos rápidos proporcionan una advertencia temprana de problemas mecánicos.

P: ¿Puedo emparejar este módulo con una placa de terminales TRTDH1D?
R: Sí, la TRTDH1D ofrece filtrado compatible para tasas de escaneo estándar. Si su aplicación requiere específicamente un rendimiento de escaneo rápido, recomendamos la placa TRTDH2D para una precisión óptima.

P: ¿Cómo mejora la negociación automática de Ethernet el tiempo de actividad del sistema?
R: Permite que el módulo interactúe con diversas arquitecturas de conmutadores de red sin ajustes manuales de parámetros, acelerando significativamente la integración del sitio.

P: ¿Por qué podría aparecer un error de incompatibilidad después de un reemplazo de la placa de terminales?
R: Esto generalmente ocurre si la revisión de la placa de terminales es inconsistente con la configuración de la tasa de escaneo configurada. Verifique que la revisión de su placa coincida con sus parámetros de software.

P: ¿Cuál es la estrategia de cableado óptima para entradas RTD de larga distancia?
R: Mantenga la resistencia total del cable bidireccional por debajo de 15 ohmios para mantener la precisión de la señal a distancias de hasta 300 metros desde el gabinete de E/S de la turbina.

Guía de selección de expertos

Al adquirir el IS220PRTDH1B, siempre verifique el número de pieza de su placa de terminales actual. La selección de la placa de terminales correcta es primordial para igualar el filtrado de señal requerido. Si está actualizando instalaciones Mark VI heredadas, el equipo técnico de Global PLC Spare HUB está disponible para garantizar que el firmware y las configuraciones del backplane estén completamente sincronizados.
