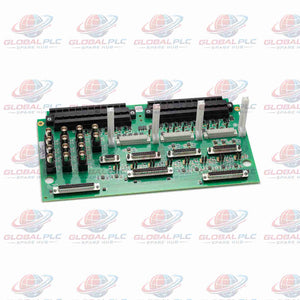

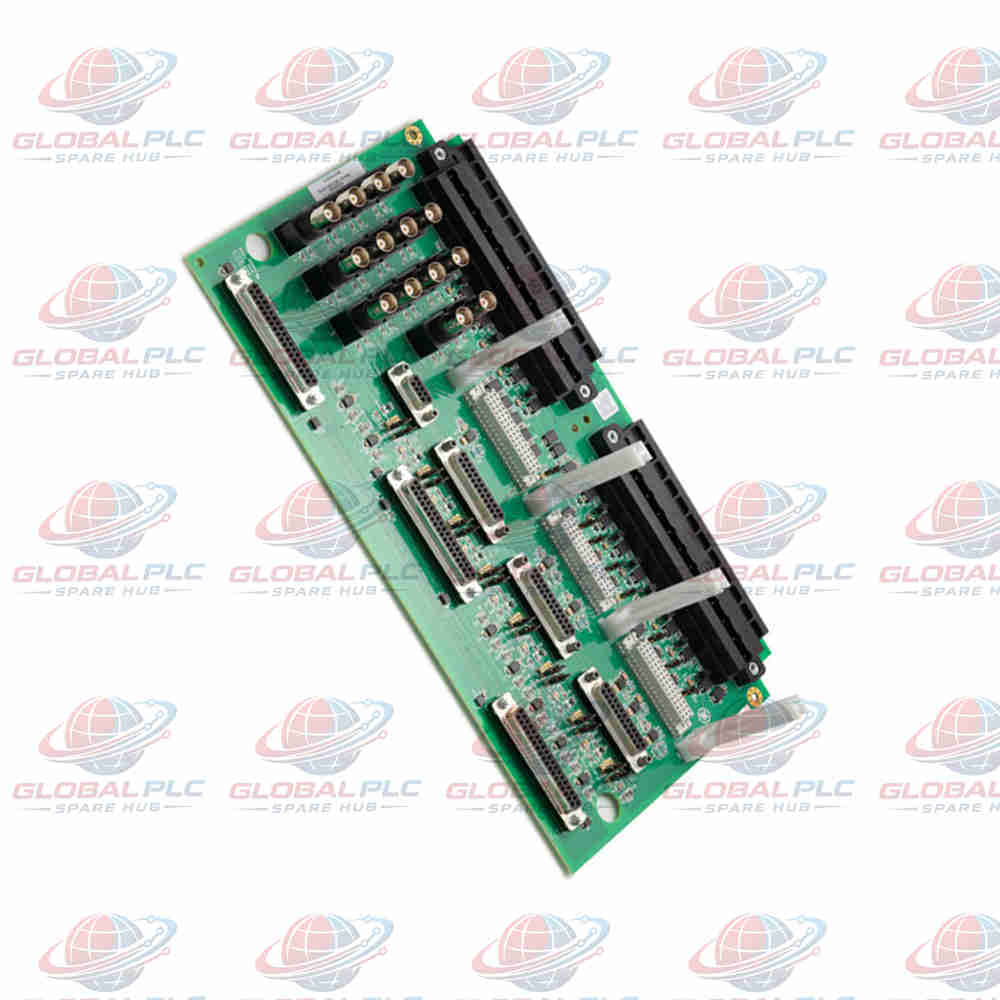

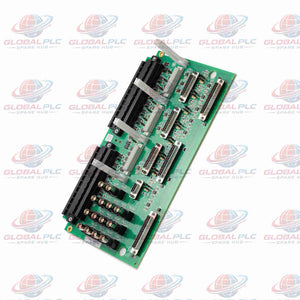

Tarjeta de entrada de vibración GE Mark VIe IS200TVBAH2ABC

Perspectiva de Global PLC Spare HUB

Durante los diagnósticos de maquinaria rotatoria de alta velocidad en patines de turbinas Mark VIe Speedtronic, los ingenieros frecuentemente solucionan problemas de atenuación de la señal causada por una conexión a tierra inadecuada de los blindajes de los sensores en el IS200TVBAH2ABC (IS200TVBAH2A). Basándonos en nuestra experiencia práctica en la adaptación de activos industriales de gas y vapor, verificar la integridad de las tres tarjetas secundarias extraíbles que convierten de +28 V a -28 V es crucial antes de la puesta en marcha de las sondas de proximidad. Además, asegurar un acoplamiento firme en el conector de 37 pines previene caídas intermitentes de paquetes de datos de las alimentaciones de monitoreo de vibración Bently-Nevada durante cambios transitorios de carga.

Plano de Ingeniería y Especificaciones Técnicas

• Número de parte/Modelo principal: IS200TVBAH2ABC (IS200TVBAH2A)
• Marca del Fabricante: General Electric (GE)
• Plataforma de Control: Serie Mark VIe Speedtronic
• Acrónimo Funcional de la Tarjeta: TVBA (Tarjeta Terminal de Entrada de Vibración)
• Peso del Ensamblaje Físico: 3.2 lb
• Capa de Protección de PCB: Revestimiento conformal de alta integridad
• Arquitectura de Alimentación: Diseño de entrada de alimentación directa de 28 V (utiliza dependencias TVIB, sin módulo RKPS tradicional)
• Conversión de Voltaje: 3 tarjetas secundarias extraíbles para conversión de +28 V a -28 V
• Disposición del Hardware: 2 bloques de terminales, 24 terminales en total, 14 entradas de sensor, 11 enchufes de datos Bently-Nevada y 1 conector dedicado de 37 pines
• Logística de Cumplimiento: Envío seguro en 24-48 horas a través de FedEx, UPS y DHL
• Garantía de Calidad: Respaldado por una garantía operativa completa de 12 meses

Arquitectura del Sistema y Puntos Fuertes de Diagnóstico

• Acondicionamiento de Señal Avanzado: Ofrece supresión de EMI integrada y protección de señal robusta en los 14 canales de entrada de sensor individuales.
• Interconexión de Proximidad y Sísmica: Diseñado para manejar flujos de entrada directos de instrumentos complejos de monitoreo de vibración de maquinaria.
• Enrutamiento de Señal de Búfer: Proporciona salidas de búfer secundarias que se extienden más allá de las rutas de conexión estándar de 37 pines para la adquisición de datos de diagnóstico independientes.
• Endurecimiento Ambiental: Utiliza un revestimiento conformal de PCB delgado pero completo, diseñado para resistir la humedad corrosiva y las partículas en el aire en entornos hostiles de generación de energía.

Equipos Industriales y Entornos de Aplicación Recomendados

• Patines de monitoreo de vibración de cojinetes de compresores de turbinas de gas de servicio pesado.
• Redes de análisis de desplazamiento del rotor y órbita del eje de generadores de turbinas de vapor.
• Marcos de monitoreo de salud automatizado de accionamientos de aerogeneradores industriales.

Preguntas Frecuentes

¿Qué pasos de solución de problemas se recomiendan si el IS200TVBAH2ABC deja de recibir voltaje negativo de sus tarjetas secundarias?

Inspeccione las tres tarjetas secundarias extraíbles para un asiento seguro y verifique que la fuente de alimentación de 28 V que alimenta el módulo sea estable y no tenga caídas de voltaje.

¿Cómo debo terminar correctamente los blindajes de los sensores para eliminar el ruido electromagnético de alta frecuencia?

Asegure todos los cables de drenaje de los sensores directamente al punto de conexión de terminación del blindaje designado en la placa para evitar bucles de tierra.

¿Qué precauciones son necesarias al conectar las alimentaciones de datos Bently-Nevada en los once enchufes dedicados?

Asegúrese de que la alimentación del sistema esté completamente desenergizada antes de acoplar o desacoplar conectores para proteger los amplificadores de búfer internos sensibles de los picos de voltaje.

¿Qué criterios clave deben guiar la adquisición de tarjetas terminales de vibración Mark VIe de repuesto?

Siempre haga coincidir la revisión funcional exacta y verifique que el módulo presente un revestimiento conformal aplicado de fábrica para entornos de plantas con alta humedad.

¿Cómo pueden los técnicos aislar si una anomalía en la lectura de vibración proviene de la sonda de campo o de la tarjeta terminal?

Utilice un osciloscopio en las salidas de búfer secundarias más allá del conector de 37 pines para comparar la integridad de la señal analógica cruda antes de que llegue a la lógica del procesador.
