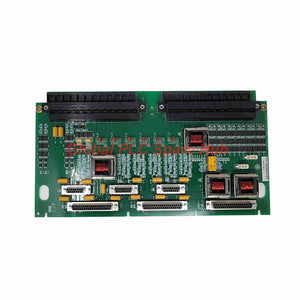

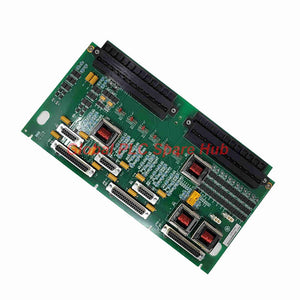

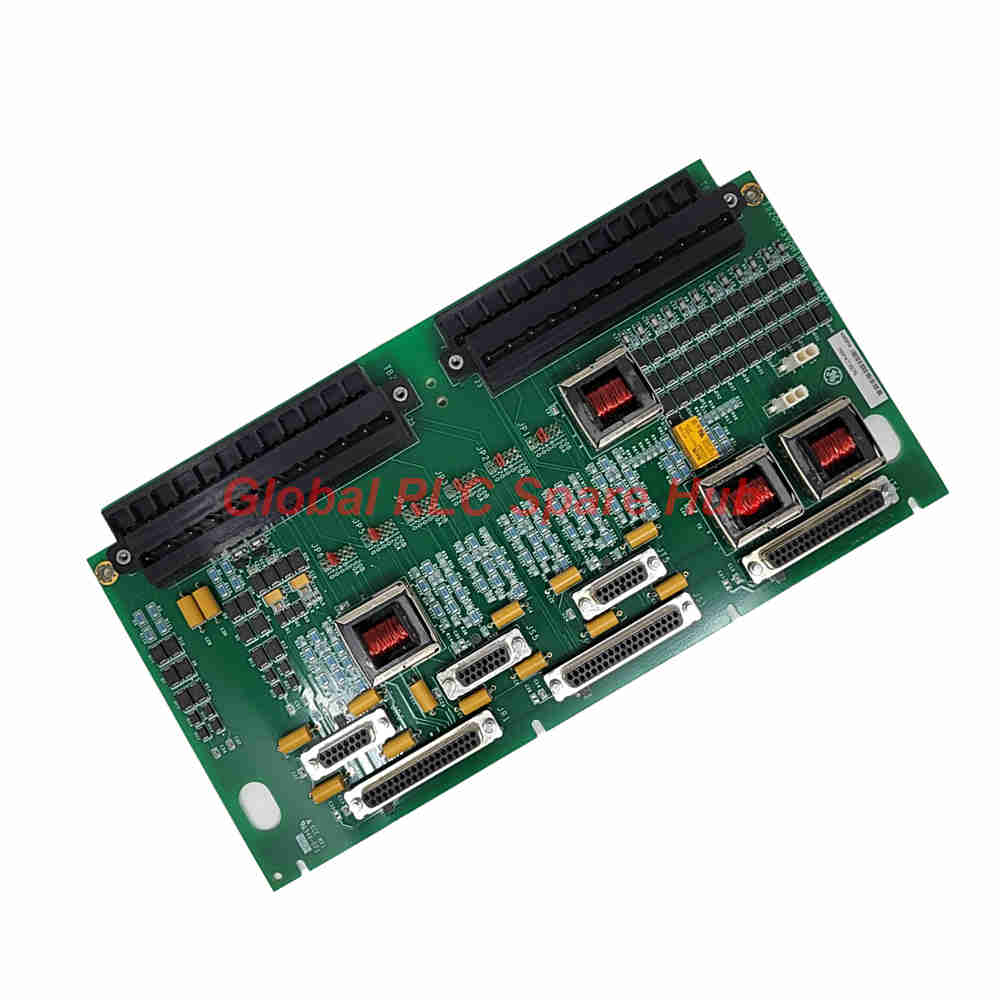

IS200TSVOH1BBB Tarjeta de terminal de servoválvula nueva GE Mark VI

Descripción general del producto

La IS200TSVOH1BBB es una tarjeta de terminal de servo de montaje en superficie de alta fiabilidad desarrollada por General Electric. Como componente principal del sistema de control de turbinas Speedtronic Mark VI, esta tarjeta interactúa directamente con las servoválvulas electrohidráulicas. Proporciona el enlace físico crítico para accionar las válvulas de control de vapor, gas y combustible en los conjuntos de turbinas automatizadas.

Para maximizar el tiempo de actividad del sistema, la IS200TSVOH1BBB admite configuraciones Simplex y Triple Modular Redundante (TMR). Esta arquitectura permite operaciones tolerantes a fallos, lo que reduce el riesgo de disparos repentinos. El conjunto de montaje en superficie integrado cuenta con seis conectores D-sub, dos bloques de terminales y relés de seguridad activos para un control de proceso sin interrupciones.

Especificaciones técnicas

Las propiedades mecánicas y eléctricas de la IS200TSVOH1BBB se clasifican en los parámetros MECE a continuación:

I. Identidad central y entrada eléctrica

• Marca: General Electric (GE)
• Número de modelo: IS200TSVOH1BBB
• Serie del sistema de control: Mark VI Speedtronic
• País de fabricación: Estados Unidos de América (EE. UU.)
• Alcance de retroalimentación LVDT: 0.3532 a 4.054 V CA
• Nivel de señal analógica: 0 a ±50 V CC señales analógicas o bucles de corriente de 4 a 20 mA
• Límite de CA de bajo voltaje: Clasificado para señales de CA de menos de 24 V CA

II. Conectividad e interfaz del sistema

• Interfaz del procesador: Se conecta al procesador de E/S VSVO a través de los conectores J5, J3 y J4
• Puerto Simplex: Conector JR1 dedicado para control de un solo canal
• Puertos de redundancia TMR: Conectores JR1, JS1 y JT1 para actuadores de servo de tres bobinas
• Disparo de emergencia externo: Entradas JD1 y JD2 para integración directa del módulo de protección

III. Atributos físicos y ambientales

• Tecnología de ensamblaje: Tecnología de montaje en superficie (SMT) con revestimiento conformante
• Dimensiones: 17.8 cm de alto x 33.02 cm de ancho (7.0 in x 13.0 in)
• Peso: Aproximadamente 2.00 lbs (0.91 kg)
• Temperatura de funcionamiento: -30 °C a +65 °C (-22 °F a +149 °F)

Equipo y aplicaciones objetivo

La IS200TSVOH1BBB está construida específicamente para bucles de control críticos, incluyendo:

• Turbinas de gas y vapor: Controla las válvulas de aceleración de combustible y de regulación de vapor en turbinas de generación de energía.
• Accionamientos de turbinas eólicas: Gestiona los mecanismos de cabeceo y los actuadores de freno automatizados en sistemas de turbinas eólicas.
• Actuadores de tres bobinas: Dirige servoválvulas electrohidráulicas de múltiples bobinas para aplicaciones tolerantes a fallos.

Diagnóstico de fallas y protecciones de hardware

La IS200TSVOH1BBB monitorea continuamente su estado operativo y señala las anomalías de inmediato:

• Monitoreo de corriente de servo: Activa alarmas si las corrientes de accionamiento del servo exceden los límites predeterminados o dejan de responder.
• Verificaciones de retroalimentación del regulador: Monitorea los bucles de retroalimentación LVDT para detectar la deriva de la señal o el atasco físico de la válvula.
Seguimiento de chip de identificación: Verifica las revisiones de hardware de la placa con el procesador VSVO para evitar errores de configuración.

Información de Global PLC Spare HUB

En las centrales eléctricas críticas, el control de las servoválvulas es un área de alto riesgo. La IS200TSVOH1BBB se destaca porque combina la retroalimentación de posición LVDT y la salida del servo en una sola placa. La inclusión de las entradas de disparo externo JD1 y JD2 es una excelente elección de diseño. Esto permite que los sistemas de seguridad eviten el procesador de control y cierren las válvulas instantáneamente durante un evento de sobrevelocidad, protegiendo la turbina de daños catastróficos.

Logística, envío y garantía

Ofrecemos envíos rápidos y profesionales para garantizar que las operaciones de su planta permanezcan ininterrumpidas:

• Velocidad de envío: Las placas en stock se envían desde nuestras instalaciones en un plazo de 24 a 48 horas.
• Mensajería exprés: Entrega internacional rápida a través de DHL, FedEx y UPS.
• Cobertura de la garantía: Protegido por una garantía de reemplazo completa de 12 meses contra defectos de componentes.

Preguntas frecuentes (FAQ)

¿Cuántas servoválvulas electrohidráulicas puede interconectar una sola placa?

Una sola placa puede interconectar hasta dos servoválvulas electrohidráulicas. Mide sus posiciones utilizando sensores de retroalimentación LVDT duales.

¿Qué sucede si el chip de identificación integrado falla en la placa?

Si el chip de identificación falla, el procesador VSVO activará una falla de incompatibilidad de hardware. Esto evita que se ejecuten versiones de placa no coincidentes o incorrectas.

¿Cuál es el propósito de las muescas a lo largo de los bordes largos de esta placa?

Las muescas asimétricas sirven como guías de encaje mecánico. Aseguran que la placa se alinee correctamente dentro de su soporte de montaje durante la instalación.

¿Esta placa puede manejar señales de control de 4-20 mA, así como voltajes de CC?

Sí. La placa es muy versátil. Admite señales analógicas de 0 a ±50 V CC, CA de bajo voltaje y bucles de corriente estándar de 4-20 mA.

¿Cómo configuro la placa para los modos Simplex o Triple Modular Redundante (TMR)?

Las configuraciones Simplex se conectan solo al puerto JR1. Los modos TMR utilizan los tres conectores (JR1, JS1 y JT1) para distribuir las señales a través de los procesadores R, S y T.

Guía de compra y selección

Tenga en cuenta esta lista de verificación al pedir su placa de reemplazo:

• Verifique que su número de pieza exacto termine en "H1BBB" para garantizar una compatibilidad total con versiones anteriores.
• Confirme si su aplicación requiere el estilo de revestimiento conformante que se ofrece en esta placa.
• Asegúrese de que el cableado de campo coincida con el límite de 12 AWG admitido por los bloques de terminales integrados.
