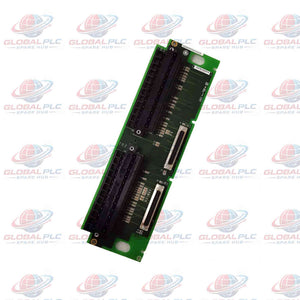

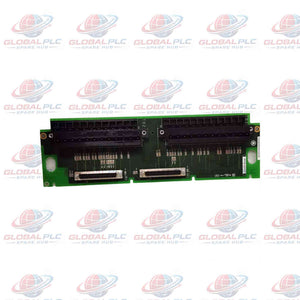

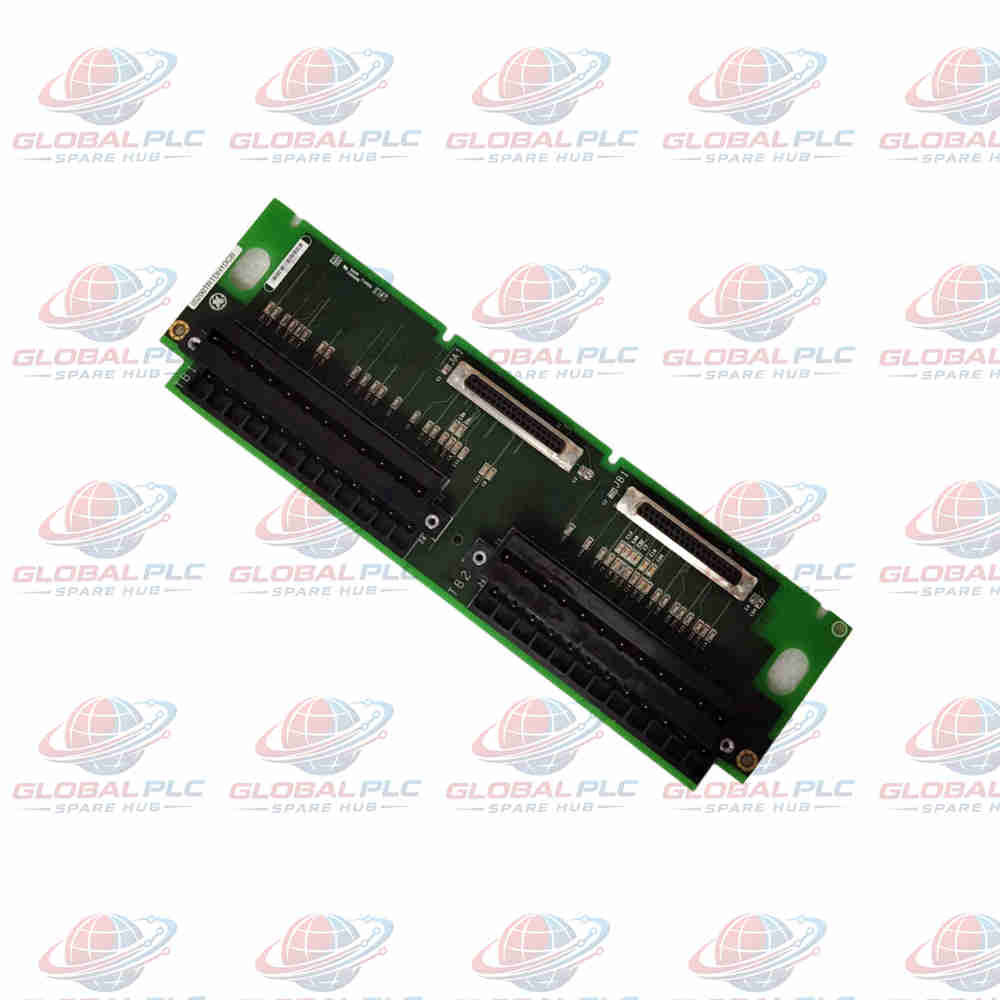

Placa de terminales IS200TRTDH1DBB Módulo RTD GE Mark VI Speedtronic

Descripción general del producto

La General Electric IS200TRTDH1DBB funciona como una tarjeta de terminal de entrada de detector de temperatura de resistencia (RTD) simplex, diseñada para los sistemas de control Speedtronic Mark VI y Mark VIe. Esta tarjeta acondiciona las señales de 16 sensores RTD de tres hilos a través de dos bloques de terminales de barrera extraíbles de 24 puntos. Los circuitos de supresión de ruido integrados protegen las líneas de medición de temperatura de sobretensiones transitorias y EMI de alta frecuencia. Dos conectores hembra de 37 pines (JA1/JB1) conectan la unidad directamente a los paquetes de E/S PRTD o a las tarjetas de procesamiento, convirtiendo la resistencia analógica de campo en valores de temperatura digitales linealizados para los controladores principales de la turbina.

Especificaciones técnicas

• Fabricante: General Electric (GE)
• Número de parte: IS200TRTDH1DBB
• Serie del producto: Mark VI / Mark VIe Speedtronic Control
• Tipo de tarjeta: Tarjeta de terminal de entrada RTD (variante Simplex TRTD)
• Capacidad de entrada: 16 canales (configuración RTD de 3 hilos a través de 2 bloques de terminales)
• Tipos de RTD compatibles: Platino (10 Ω, 100 Ω, 200 Ω), Cobre (10 Ω), Níquel (120 Ω)
• Corriente de excitación: Salida multiplexada de 10 mA CC
• Rango de voltaje: 0.3532 V CC a 4.054 V CC
• Resistencia máxima del cable: Resistencia máxima de dos vías del conductor de 15 Ω (hasta 300 metros / 984 pies)
• Frecuencia de muestreo: 4 muestras/seg (escaneo normal) | 25 muestras/seg (escaneo rápido)
• Interfaz del conector: 2 conectores D-Shell hembra de 37 pines (JA1, JB1) + 2 conectores tipo CC
• Configuración de hardware: No requiere puentes ni interruptores DIP
• Protección contra ruido: Desacoplamiento de alta frecuencia integrado a tierra del chasis
• País de origen: Estados Unidos (EE. UU.)

Arquitectura funcional

Acondicionamiento de señal y excitación multiplexada

• Ofrece una corriente de excitación pulsada controlada de 10 mA CC a través de elementos RTD con o sin conexión a tierra.
• Filtra las señales térmicas entrantes utilizando circuitos de desacoplamiento RC de alta frecuencia conectados directamente a la tierra del chasis.
• Elimina el error de auto-calentamiento del sensor mediante la multiplexación de pulsos de excitación a través de canales activos.

Aislamiento de hardware y protocolos de interfaz

• Enruta las caídas analógicas de milivoltios a través de conectores duales de 37 pines directamente a los paquetes de E/S PRTD emparejados.
• Incorpora verificaciones de límites de hardware y software para aislar dinámicamente los canales de sensor fuera de rango.
• Conserva los datos de identificación electrónica de la tarjeta a través de un chip de identificación integrado para el descubrimiento automático del sistema.

Compatibilidad del sistema y aplicaciones de maquinaria

La tarjeta IS200TRTDH1DBB funciona dentro de los gabinetes de control de turbinas GE Mark VI y Mark VIe. Los ingenieros de campo integran este módulo de terminal en sistemas críticos de monitoreo de equipos rotativos:

• Cojinetes de generadores de turbinas de gas de servicio pesado y cárteres de aceite lubricante.
• Monitoreo térmico de la carcasa de alta presión y el marco de escape de la turbina de vapor.
• Detección de tuberías de generadores de vapor con recuperación de calor (HRSG) de ciclo combinado.
• Conjuntos de detección de temperatura del devanado del estator de grandes hidrogeneradores.

Capacidades de diagnóstico y pruebas de campo

• Aislamiento automático fuera de rango: El software del sistema detecta instantáneamente los circuitos RTD en cortocircuito o abiertos y elimina los canales defectuosos de los barridos de escaneo activos para preservar la precisión de los canales adyacentes.
• Restablecimiento automático con auto-recuperación: Las sondas de temperatura reparadas o reemplazadas se someten a verificaciones de validación automáticas y se reincorporan a los escaneos de la base de datos de control activo en 20 segundos.
• Tendencias de señales en tiempo real: Transmite valores analógicos precisos al software Control System Toolbox para el perfilado de gradientes de temperatura y el seguimiento del mantenimiento preventivo.

Análisis de Global PLC Spare HUB

En el control de turbomaquinaria, la estabilidad de la señal RTD determina la prevención de disparos. Durante una auditoría programada de interrupción en una planta de ciclo combinado, los operadores notaron picos de temperatura erráticos en los sensores de los cojinetes del generador conectados a un módulo IS200TRTDH1DBB. En lugar de una tarjeta de terminal defectuosa, la inspección física reveló cables de drenaje de blindaje sueltos en la tira de barrera. El ruido de alta frecuencia del variador se acoplaba a los conductores sin blindaje. Al volver a terminar los cables de drenaje del cable de doble blindaje directamente a la tira de tierra del chasis dedicada, se restauraron las lecturas de temperatura prístinas. Siempre asegúrese de que sus cables de campo RTD de 3 hilos permanezcan dentro del umbral de resistencia bidireccional de 15 ohmios y mantenga las conexiones de blindaje ajustadas.

Guía de compra

• Verifique los requisitos de la arquitectura: Asegúrese de que su bucle de control requiera una tarjeta TRTD Simplex (variante H1D) en lugar de una tarjeta de distribución TMR (variante H1B).
• Compruebe la compatibilidad del paquete de E/S: Confirme la alineación directa de los pines del cable con sus paquetes de E/S PRTD antes de montar dentro del rack del gabinete.
• Inspeccione el calibre del cableado de campo: Verifique que las conexiones del arnés de cableado de campo utilicen tamaños de cable de hasta #12 AWG para encajar correctamente en las tiras de barrera extraíbles de 24 puntos.

Contenido del paquete y logística

• 1 x Tarjeta de terminal de entrada RTD General Electric IS200TRTDH1DBB.
• Embalaje de almacenamiento antiestático ESD protector.
• Garantía integral estándar de 12 meses.
• Envío global express: Se envía a todo el mundo dentro de 24 a 48 horas a través de FedEx, UPS o DHL.

Preguntas frecuentes (FAQ)

P: ¿Cómo maneja el IS200TRTDH1DBB una falla repentina de circuito abierto en un RTD de cojinete?

R: Las comprobaciones de límites de hardware y software detectan valores de resistencia fuera de rango inmediatamente. La tarjeta elimina el canal defectuoso del bucle de escaneo activo para evitar señales de disparo falsas o distorsión de la señal en canales adyacentes.

P: ¿Cuál es la distancia máxima recomendada del cable entre el RTD de campo y esta placa de terminales?

R: Los RTD de campo pueden ubicarse hasta a 300 metros (984 pies) del gabinete de control de la turbina, siempre que la resistencia total del bucle del cable bidireccional permanezca por debajo de 15 ohmios.

P: ¿Se requieren puentes para configurar diferentes tipos de curvas RTD en el IS200TRTDH1DBB?

R: No. La tarjeta no presenta puentes ni interruptores de hardware configurables. La linealización de curvas para RTD de platino, cobre o níquel se gestiona completamente a través del software Control System Toolbox.

P: ¿Se puede reparar esta regleta de terminales sin desconectar los cables individuales de campo?

R: Sí. Ambos bloques de barrera de terminales de 24 puntos se desconectan directamente del conjunto de la placa de circuito principal, lo que permite un reemplazo rápido de la placa durante paradas de mantenimiento de emergencia.

P: ¿Qué opciones de envío exprés están disponibles para situaciones de emergencia por avería de la máquina?

R: Los pedidos se procesan y despachan en un plazo de 24 a 48 horas a través de mensajeros exprés internacionales, incluidos FedEx, UPS y DHL.
