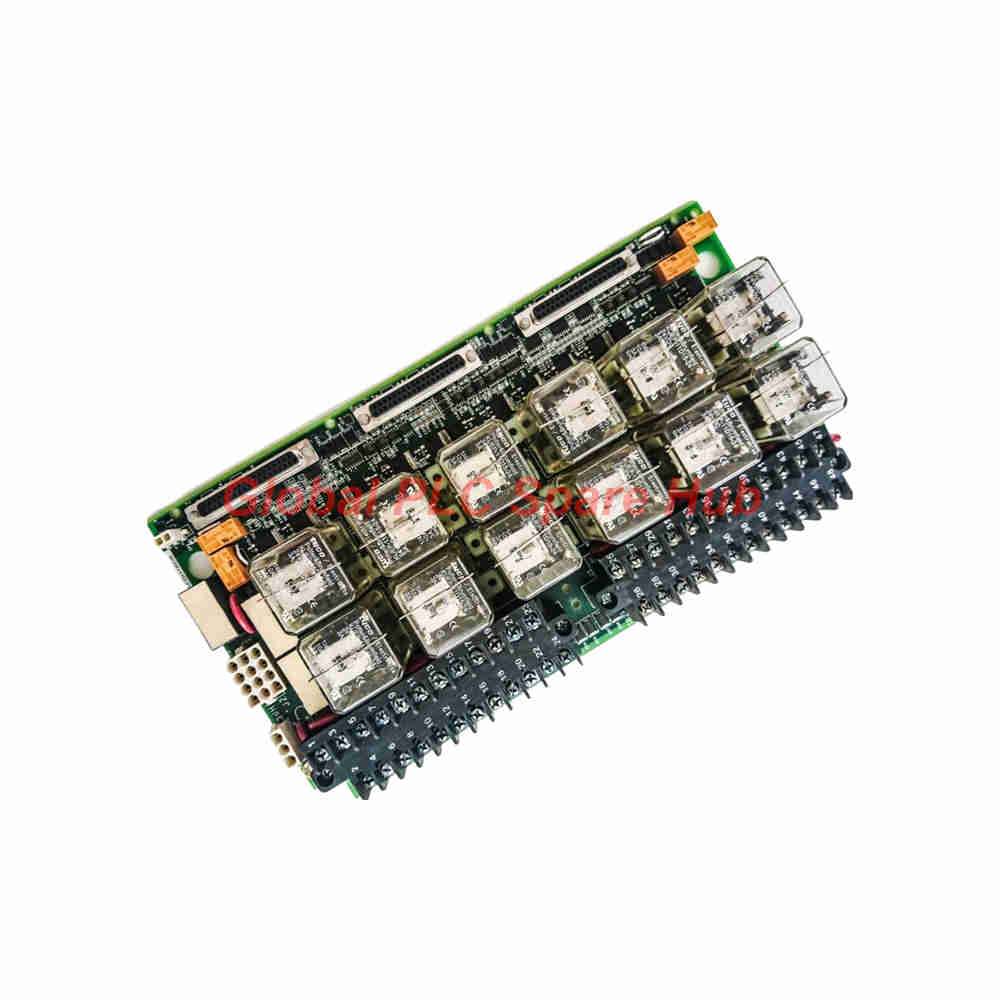

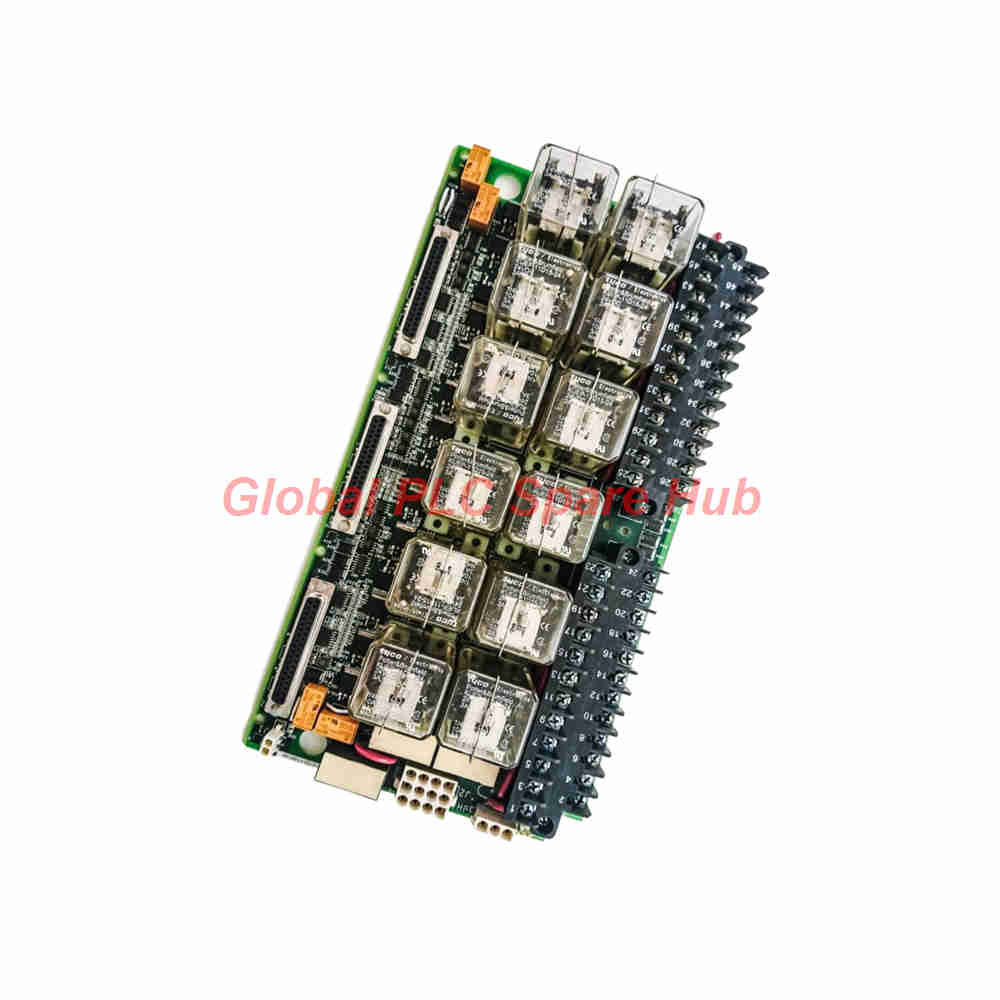

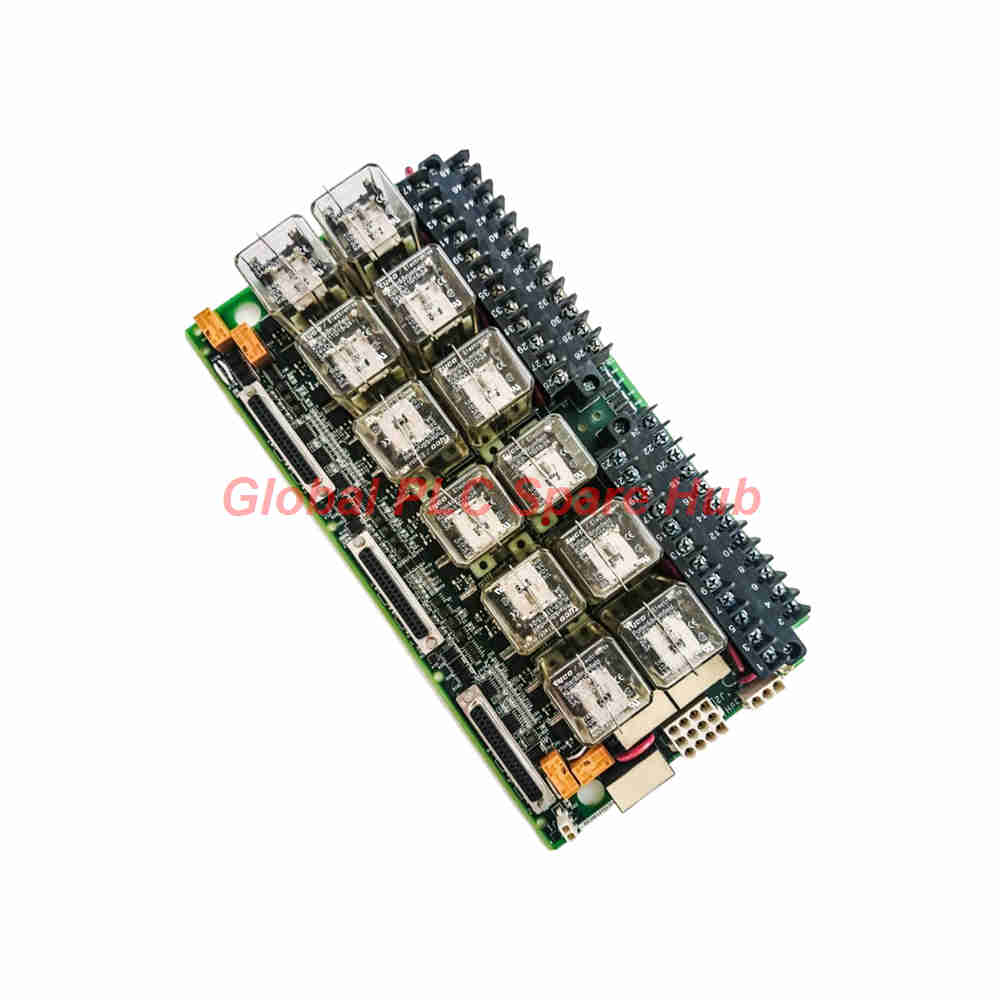

Placa de relé de disparo de emergencia IS200TREGH1BDB General Electric Mark VI

Introducción del producto

La GE Mark VI IS200TREGH1BDB sirve como una placa de terminal de disparo de emergencia primaria para turbinas. Esta unidad distribuye tensión de control de CC positiva a hasta tres solenoides de disparo. La placa de pares del sistema entrega la ruta de alimentación negativa correspondiente para mantener el potencial equilibrado del circuito. El módulo integra doce relés de servicio pesado a bordo para gestionar directamente las secuencias críticas de apagado. Nueve relés operan en una configuración de votación de dos de tres para una máxima integridad de protección. La unidad evita señales de apagado falsas mientras asegura una respuesta inmediata durante condiciones de sobrevelocidad. La placa incorpora una capa de recubrimiento conformal para una resiliencia ambiental superior en entornos de plantas industriales hostiles.

Especificaciones técnicas

Parámetro de especificación	Detalle técnico
Marca	General Electric
Modelo	IS200TREGH1BDB
Serie de productos	Mark VI Speedtronic
Tipo de producto	Placa terminal de disparo de emergencia de turbina
País de origen	EE. UU. (Salem, Virginia)
Dimensiones de la placa	7.0 in x 13.0 in (17.8 cm x 33.0 cm)
Temperatura de funcionamiento	0 a 60 °C (32 a 140 °F)
Filtro de disparo de hardware	Tiempo de filtrado de enclavamiento de disparo de 4 ms
Configuración de relés	12 relés en total (9 configurados por votación, 3 auxiliares)
Capacidad de solenoides	Controla hasta 3 solenoides de disparo de emergencia
Conexiones de terminales	48 terminales de tornillo plateados (2 bloques x 24 puntos)
Protección de varistores	10 varistores de óxido metálico (MOV) para supresión de sobretensiones
Interfaces de cable	3 puertos de conector jack multipin
Estilo de recubrimiento	Recubrimiento conformal de PCB (designación de Grupo 1 H1)
Peso de envío	2.0 lbs (0.91 kg)
Rango de medición	0 a 125% de la velocidad de funcionamiento nominal de la turbina
Respuesta de frecuencia	Tasa de detección de señal de CC a 10 kHz
Sensibilidad	Umbral de detección dinámico dentro de 1 ms
Linealidad	±0.1% de precisión del umbral de disparo a escala completa
Resolución	Precisión de procesamiento de evaluación de velocidad de 1 rpm
Tolerancia ambiental	5% a 95% de humedad relativa sin condensación
Inmunidad a interferencias	Filtrado de sobretensiones y ruido EMC industrial de Clase A

Compatibilidad del sistema

• Se integra de forma nativa en todos los bastidores del sistema de control de turbinas GE Mark VI.
• Se empareja con la placa de terminales TRPG para una distribución equilibrada del potencial de CC negativo.
• Se conecta a través del puerto J1 a las placas TSVO en arreglos de sistemas simplex.
• Soporta compatibilidad hacia atrás en las dos primeras revisiones de diseño de la placa.
• Se interconecta directamente con los relés PTR del controlador principal y ETR del módulo de protección.

Capacidades de diagnóstico

• Monitoreo continuo en línea de la continuidad y el estado de los contactos del solenoide de disparo de emergencia.
• Verificación de retroalimentación dinámica en tiempo real después de la ejecución de pruebas de disparo manuales en línea.
• Modo de simulación controlado por software para verificación fuera de línea de sobrevelocidad primaria y de emergencia.
• Actualizaciones rápidas del estado de los contactos enviadas directamente a los diagnósticos del controlador principal.

Guía de instalación

• Desconecte todas las fuentes de alimentación principales antes de montar o dar servicio a la placa.
• Asegure el marco de 7.0 in x 13.0 in en la carcasa utilizando el hardware de separación adecuado.
• Conecte de forma segura el cableado del solenoide de disparo a los 48 terminales de tornillo plateados.
• Fije firmemente los cables de interfaz multipin a los puertos J1, J2 y J3.
• Verifique las conexiones a tierra para proteger los componentes internos contra transitorios de ruido eléctrico.

Mantenimiento y depuración convenientes

• Las entradas de contacto dedicadas proporcionan verificación instantánea de las transiciones de estado del solenoide.
• Los terminales de tornillo accesibles desde el frente simplifican el acceso de la sonda de diagnóstico del multímetro durante el mantenimiento.
• Los circuitos individuales de los solenoides permiten realizar pruebas secuenciales sin detener las operaciones principales de la turbina.
• El recubrimiento conformal evita la acumulación de polvo y simplifica la limpieza periódica de la placa.

Cumplimiento y certificaciones

• Fabricado en instalaciones de producción nacionales con certificación ISO 9001 en Salem, Virginia.
• Cumple con los estándares de la directiva industrial de la marca CE para la mitigación de interferencias electromagnéticas.
• Listado UL para instalaciones de paneles de control industrial.

Contenido del paquete y términos de envío

• 1 placa terminal General Electric IS200TREGH1BDB en embalaje protector antiestático.
• Incluye un período de cobertura de garantía funcional estándar de 12 meses.
• Envío global a través de servicios de mensajería exprés, incluyendo FedEx, UPS y DHL.
• Los pedidos se envían rápidamente dentro de las 24 a 48 horas posteriores a la confirmación del pago.

Escenarios de aplicación típicos

• Protección de apagado de sobrevelocidad de emergencia para turbinas de gas industriales de alta capacidad.
• Distribución coordinada de energía de disparo en turbinas de vapor de generación de energía multietapa.
• Ejecución de circuitos de disparo de alta fiabilidad en aplicaciones de accionamiento mecánico de servicio pesado.

La visión de Global PLC Spare HUB

Los ingenieros de campo valoran la placa GE Mark VI IS200TREGH1BDB por su robusta lógica de relés físicos. Durante una actualización de planta en una central eléctrica de ciclo combinado, la estación experimentó errores intermitentes de retroalimentación de la bobina de disparo. Las comprobaciones de diagnóstico rastrearon el problema a picos de tensión que corrompían las líneas de señal. La instalación de la IS200TREGH1BDB resolvió el problema por completo. Su filtro de enclavamiento de disparo de hardware de 4 ms filtró los picos de ruido de alta frecuencia. Además, sus diez varistores de óxido metálico protegieron el bus de alimentación de CC. La estructura de votación de dos de tres de la placa evitó disparos falsos de la turbina durante las pruebas de solenoides en línea de rutina. Este diseño mantiene los activos críticos de generación de energía funcionando sin problemas y sin tiempos de inactividad no planificados.

Guía de compra

• Confirme que la revisión de la pieza de su placa actual coincide con la especificación funcional de la IS200TREGH1BDB.
• Verifique si su instalación requiere el recubrimiento conformal designado por el sufijo H1.
• Verifique la arquitectura del sistema para asegurar un cableado adecuado entre las placas TREG y TRPG.
• Póngase en contacto directamente con nuestro equipo de ingeniería de ventas para conocer los precios de pedidos al por mayor y la disponibilidad inmediata.

Preguntas frecuentes (FAQ)

¿Dónde se fabrica la placa GE IS200TREGH1BDB?
Este módulo se fabrica a nivel nacional en las instalaciones de GE en Salem, Virginia, EE. UU.

¿Cómo funciona el mecanismo de votación de dos de tres en esta placa?
Nueve relés se agrupan en tres conjuntos de tres. La placa requiere dos señales de relé coincidentes antes de iniciar una respuesta de disparo.

¿Qué cobertura de garantía se aplica a la compra de este producto?
Cada pedido incluye una garantía estándar de reemplazo y rendimiento de 12 meses.

¿Qué servicios de mensajería gestionan la entrega del producto?
Enviamos todos los pedidos a nivel mundial utilizando transportistas exprés como FedEx, UPS y DHL.

¿Con qué rapidez se enviará mi pedido después de realizarlo?
Los artículos en stock se envían rápidamente dentro de las 24 a 48 horas posteriores al procesamiento del pago.

¿Pueden los operadores de campo realizar pruebas de solenoides mientras la turbina está funcionando en línea?
Sí. El software del controlador permite realizar pruebas secuenciales de solenoides en línea sin interrumpir el funcionamiento de la turbina.
