IS200TPROH1BBB GE Mark VI | Módulo de terminación por sobrevelocidad de turbina

Perfil técnico de General Electric IS200TPROH1BBB

La General Electric IS200TPROH1BBB es una tarjeta de terminación de protección de alta fiabilidad diseñada para el sistema de control Mark VI Speedtronic. Este módulo sirve como una interfaz crítica de protección a nivel de hardware para turbinas de gas y vapor industriales de alta resistencia.

Esta tarjeta adquiere y acondiciona señales de campo críticas, incluyendo salidas de captadores de velocidad magnéticos, voltajes de generador, voltajes de bus y entradas de temperatura. Envía estas variables de proceso vitales directamente a los controladores de emergencia de protección VPRO de triple redundancia, estableciendo un bucle de seguridad localizado y votado por hardware para sobrevelocidad y sincronización de emergencia.

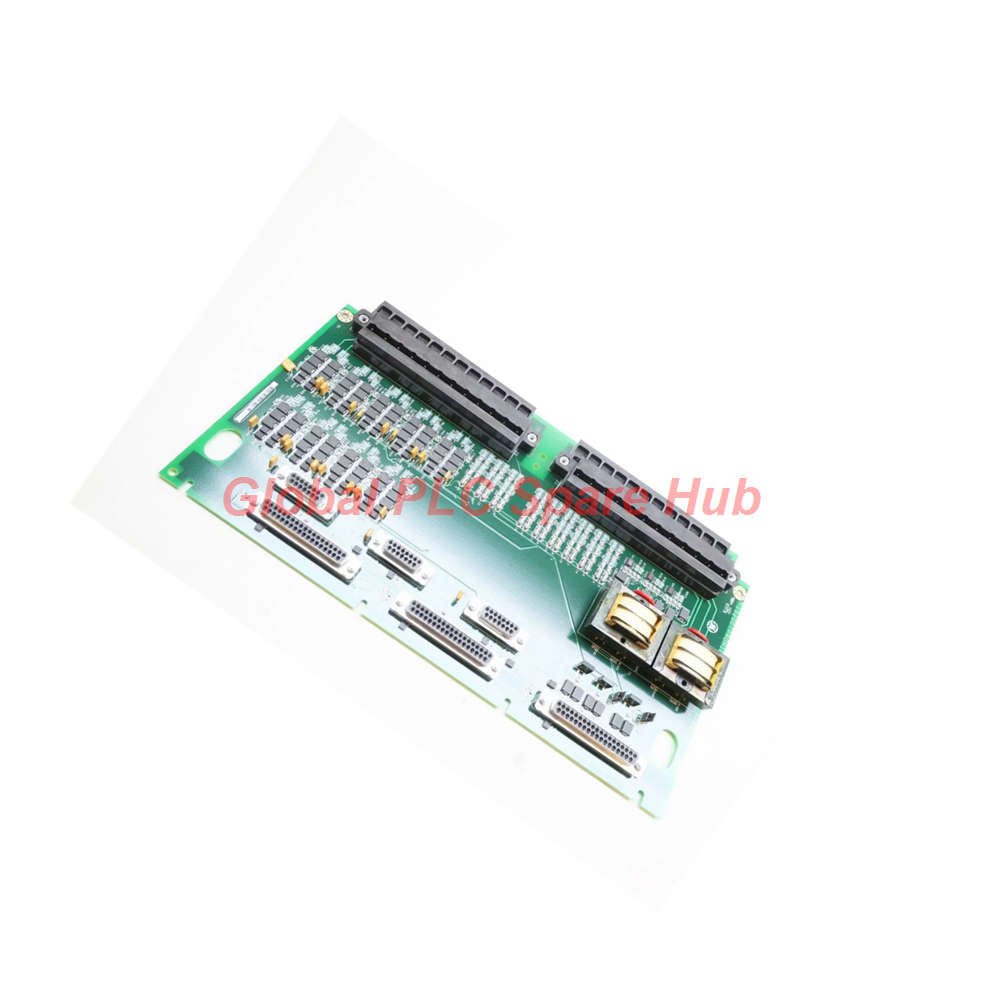

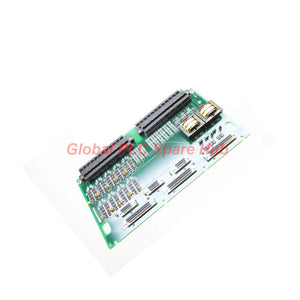

Construida sobre una robusta placa de circuito impreso (PCB) rectangular, la IS200TPROH1BBB cuenta con dos bloques de terminales negros de alta resistencia que alojan 48 contactos metálicos plateados. La tarjeta incorpora dos relés de seguridad rojos, varistores de óxido metálico (MOVs) de estado sólido para la supresión de picos de voltaje transitorios, y múltiples diodos de bloqueo para evitar la retroalimentación de la señal en los circuitos de alimentación redundantes.

Perspectiva de Global PLC Spare HUB

La General Electric IS200TPROH1BBB es un bloque de seguridad fundamental en la automatización de turbinas Mark VI. Su diseño separa la lógica de disparo de emergencia de los núcleos del controlador principal, asegurando que los eventos de sobrevelocidad de la turbina o la falta de sincronización del generador activen un disparo de hardware incluso si el sistema de control primario sufre un bloqueo completo del procesador.

El diseño del hardware utiliza diodos y condensadores individuales separados en lugar de conjuntos consolidados de montaje en superficie. Esta elección de diseño la hace altamente resistente a las tensiones térmicas y vibraciones que se encuentran cerca de las cubiertas de las turbinas.

Al enrutar las señales a tres canales VPRO independientes simultáneamente, esta tarjeta soporta una arquitectura de votación de 2 de 3 (2oo3). Esta configuración evita disparos falsos debido a fallas de sensores de un solo punto, al tiempo que garantiza que el sistema de seguridad se dispare de manera confiable cuando ocurren peligros reales.

Desglose de la configuración (Árbol estructural del número de pieza)

La clasificación de ensamblaje funcional de la tarjeta de terminación de protección IS200TPROH1BBB se estructura a continuación:

• IS200 — Código de serie de la familia de productos internos de General Electric (Componente del sistema Mark VI)
  • TPRO — Tarjeta de terminal de protección de turbina con enrutamiento de señal de velocidad y sincronización dedicado
  • H1 — Nivel de revisión de hardware del Grupo 1, configuración de diseño estándar
  • BBB [Este modelo] — Nivel de revisión de ensamblaje de tarjeta menor, que significa huellas de componentes actualizadas y cambios de traza específicos
• Arquitectura funcional a bordo:
  • Interfaz de entrada: Bloques de terminales duales de alta resistencia (96 terminales, etiquetados del 1 al 48 en cada bloque)
  • Fijación y supresión: Varistores de óxido metálico de alta energía (MOVs) emparejados con potenciómetros de precisión (etiquetados con R)
  • Salida de seguridad: Relés cuadrados rojos de contención con indicadores de estado mecánicos de alta visibilidad

Equipo objetivo y aplicaciones de planta

• Turbinas de gas de servicios públicos: Sirviendo como la interfaz física para disparos de sobrevelocidad de emergencia en grandes unidades de generación de energía.
• Turbinas de vapor industriales: Manejo de bucles de sincronización del generador y monitoreo de solenoides de disparo de la válvula de entrada de vapor.
• Turbinas de accionamiento mecánico: Protección de compresores de alta velocidad contra caídas de carga repentinas y subsiguientes condiciones de sobrevelocidad.
• Sistemas de disparo de emergencia: Conducción de líneas de control de lado positivo en tarjetas de terminal TREG, TRES o TRES conectadas a solenoides de disparo de 125 VCC.

Capacidades de diagnóstico y enrutamiento de señales

• División de señal redundante: Divide las entradas de velocidad de un solo punto en tres bucles aislados idénticos para alimentar las tarjetas VPRO (X, Y y Z).
• Limitación de sobretensión: Los varistores de óxido metálico (MOVs) integrados limitan los picos transitorios de la retroalimentación inductiva del solenoide o las sobretensiones del cableado de campo.
• Verificación coordinada de relés: Monitorea visualmente los estados de los relés con indicadores a bordo para garantizar el enrutamiento correcto de la señal durante las secuencias de prueba automatizadas.

Tabla de especificaciones técnicas

Logística global, entrega y términos de garantía

• Envío prioritario: Despacho global directo a través de transportistas express DHL, FedEx y UPS.
• SLA de despacho: El hardware en stock se empaqueta y envía dentro de las 24 a 48 horas posteriores a la verificación.
• Términos de la garantía: Cubierto por una garantía de reemplazo integral de 12 meses de Global PLC Spare HUB.

Guía de adquisición y selección estratégica

• Coincidencia de revisión: Verifique el sufijo de tres letras en su tarjeta existente. Si bien la IS200TPROH1BBB es compatible con versiones anteriores de TPROH1AAA, consulte la documentación de su sistema para cualquier cambio en el cableado de campo antes de reemplazarla.
• Validación de cableado redundante: Asegúrese de que sus conectores J y cables de la tarjeta de terminal estén completamente blindados. Cualquier ruido electromagnético en las líneas de velocidad o voltaje del generador puede causar una votación falsa de VPRO y provocar disparos inesperados de la turbina.
• Confirmar voltajes de solenoide: Esta tarjeta de terminación gestiona bucles de lado positivo para solenoides de disparo de 125 VCC. Verifique que sus tarjetas TREG, TREL o TRES estén correctamente configuradas para este nivel de voltaje.

Preguntas frecuentes industriales (FAQ)

P: ¿Cuál es la división funcional del trabajo entre la tarjeta TPRO y la tarjeta VPRO?

R: La TPRO actúa como la tarjeta de terminal física que recopila, filtra y distribuye las entradas de campo como la velocidad y el voltaje. La VPRO contiene los procesadores que evalúan estos datos, ejecutan la lógica de disparo y abren los relés de seguridad.

P: ¿Cómo protegen el sistema los MOVs físicos de caja roja en la tarjeta TPRO?

R: Estos varistores de óxido metálico limitan los picos de alto voltaje causados por la conmutación de cargas inductivas (como solenoides o relés grandes). Esto protege la electrónica de estado sólido de la tarjeta de daños.

P: ¿Para qué se utilizan los tres potenciómetros en la esquina superior derecha de la tarjeta?

R: Estas resistencias variables están calibradas de fábrica para ajustar la impedancia y los niveles de señal de los circuitos de captación de velocidad, asegurando una detección de señal limpia sin puntos de activación falsos.

P: ¿Puede funcionar la turbina si uno de los tres bucles de señal VPRO conectados a la TPRO falla?

R: Sí. El bucle de protección Mark VI utiliza lógica de 2 de 3 (2oo3). Si un canal pierde su señal de la TPRO, los dos canales saludables restantes aún pueden proteger la máquina sin causar un disparo molesto.

P: ¿Por qué la TPRO presenta un diseño de terminal de alta densidad con 96 puntos de conexión?

R: Los 96 puntos acomodan todo el cableado de sensor redundante, incluidas captaciones de velocidad magnéticas duales, múltiples líneas de termopares y retroalimentación de voltaje del generador/bus. Esto permite que todo el cableado de protección de emergencia termine en una sola tarjeta fácil de gestionar.
