IS200TBAIH1CCC General Electric Mark VIe Tarjeta de entrada analógica Nueva

Descripción general del producto

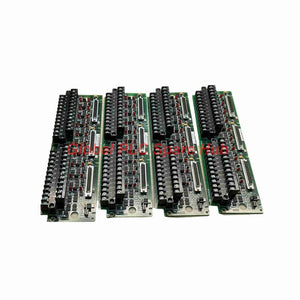

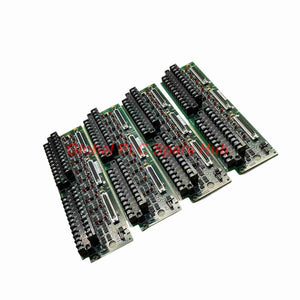

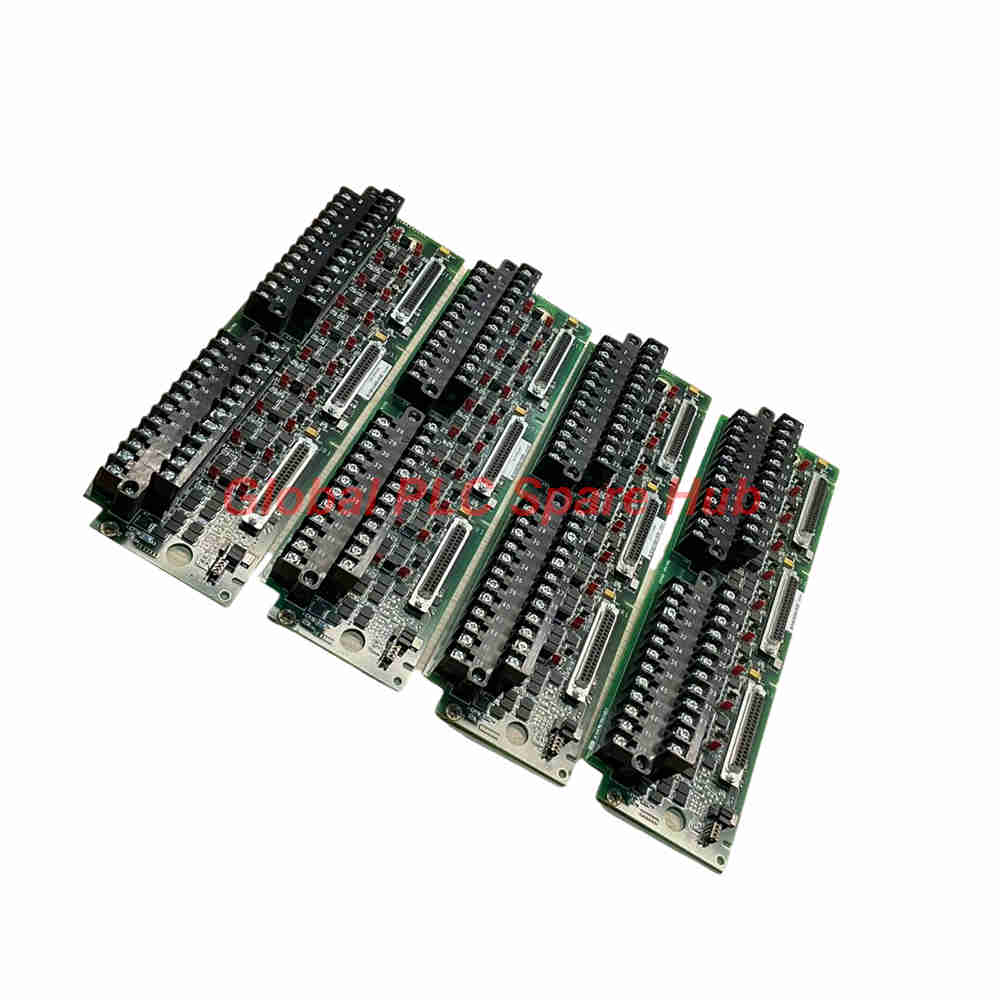

La IS200TBAIH1CCC es una Tarjeta de terminales de entrada analógica de alto rendimiento fabricada por General Electric. Esta tarjeta sirve como interfaz física central dentro del avanzado sistema de control Mark VIe. Integra el cableado de campo con los procesadores de E/S centrales para permitir una adquisición de señal confiable en exigentes aplicaciones de control de turbinas.

Esta unidad admite hasta diez entradas analógicas separadas y dos salidas especializadas. Se interconecta sin problemas con diversas configuraciones, incluidos transmisores de dos hilos, tres hilos, cuatro hilos y alimentados externamente. La tarjeta proporciona protección contra sobretensiones y supresión de ruido integradas en todas las líneas de señal para garantizar la máxima integridad de los datos.

Especificaciones técnicas

Clasificamos los parámetros de hardware de la IS200TBAIH1CCC a continuación según el principio MECE:

I. Identidad central y clasificaciones eléctricas

• Marca: General Electric (GE)
• Número de modelo: IS200TBAIH1CCC
• Serie de control: Sistema de control Mark VIe
• País de fabricación: Estados Unidos de América (EE. UU.)
• Entradas de señal: 10 canales (admite 4-20 mA con un rango de entrada de 1-5 V CC)
• Salidas de señal: 2 canales (configurables para un rango de 0-20 mA o 0-200 mA)
• Suministro de voltaje de salida: 24 V CC nominal (21 mA de corriente máxima por canal)

II. Conectividad y redundancia

• Conectores de E/S: Tres conectores DC-37 pines (etiquetados JR1, JS1, JT1)
• Topologías de redundancia: Admite configuraciones Simplex (cable único) o Redundancia Modular Triple (TMR)
• Enrutamiento de señal TMR: Las entradas se ramifican a tres controladores separados (R, S y T)
• Regulación de derivación de salida: Compara la corriente de salida TMR combinada usando una derivación de medición integrada

III. Especificaciones ambientales y mecánicas

• Tamaño físico: 10.16 cm de ancho x 33.02 cm de alto (4.0 pulg. x 13.0 pulg.)
• Temperatura de funcionamiento: 30 °C a 65 °C (86 °F a 149 °F)
• Terminales de cable: Bloques de doble montaje que aceptan tamaños de cable de hasta #12 AWG
• Supresión de ruido: Redes integradas de filtro de ruido de sobretensión y alta frecuencia

Guía de configuración de hardware

Puede configurar la tarjeta IS200TBAIH1CCC localmente utilizando puentes físicos:

• J1A a J8A: Selecciona entre modos de entrada de voltaje o corriente para los canales 1-8.
• J1B a J8B: Selecciona si la ruta de retorno está conectada a común o queda abierta.
• J9A y J10A: Selecciona entre corrientes de entrada de 1 mA o 20 mA para los canales 9 y 10.
• J9B y J10B: Establece la ruta de retorno a común o abierta para los canales 9 y 10.
• Puente J0: Alterna la salida 1 entre los límites de escala de 20 mA y 200 mA.
• Herramientas de software: Utilice la aplicación Mark VIe Toolbox para configurar perfiles VAIC o PAIC.

Diagnóstico del sistema y capacidades de protección

El diseño de la tarjeta evita daños eléctricos y proporciona diagnósticos en tiempo real:

• Protección contra sobretensiones: Los filtros integrados absorben los picos de voltaje antes de que lleguen a los procesadores sensibles.
• Mediciones de derivación: Proporciona al procesador de E/S una verificación continua de la corriente de salida analógica.
• Terminales de blindaje: Puntos de blindaje dedicados junto a cada bloque de terminales minimizan la interferencia de la señal.

Equipo objetivo y aplicaciones industriales

La IS200TBAIH1CCC encaja perfectamente en aplicaciones de alta disponibilidad, incluyendo:

• Controles de turbinas de gas y vapor: Se interconecta con transmisores de presión, temperatura y flujo en turbinas de grado de servicio público.
• Sistemas de generación de energía: Entrega señales de retroalimentación en esquemas de monitoreo de generadores de servicio pesado.
• Sistemas redundantes modulares triples: Protege procesos críticos de seguridad utilizando votación de señal de tres vías.

La visión de Global PLC Spare HUB

La tarjeta de terminales IS200TBAIH1CCC muestra el robusto diseño industrial de General Electric. Su verdadero valor reside en sus versátiles configuraciones de entrada. Muchos sistemas requieren convertidores de señal externos, pero esta tarjeta maneja transmisores de 2 hilos, 3 hilos y 4 hilos de forma nativa. Este diseño reduce el cableado punto a punto y los posibles puntos de falla. Su redundancia modular triple la convierte en una excelente opción para operaciones críticas de turbinas.

Términos de logística y garantía

Entregamos componentes industriales confiables utilizando servicios de envío rápidos y profesionales:

• Velocidad de procesamiento: Los pedidos se envían desde nuestro almacén en un plazo de 24 a 48 horas.
• Transportistas globales: Envío a todo el mundo a través de envío exprés de FedEx, DHL y UPS.
• Protección de la garantía: Incluye una garantía de reemplazo integral de 12 meses.

Preguntas frecuentes (FAQ)

¿Cuál es el propósito de los terminales metálicos adyacentes en los lados de la tarjeta?

Estos terminales actúan como puntos de conexión designados para los blindajes de los cables. Conectar los blindajes directamente a estos puntos evita que el ruido de alta frecuencia distorsione sus señales analógicas.

¿Cómo procesa la tarjeta la corriente de salida en modo redundante modular triple (TMR)?

La tarjeta suma las corrientes de salida de los controladores R, S y T. Verifica la corriente total utilizando una derivación integrada y envía este valor de vuelta al procesador para su regulación.

¿Necesito apagar la energía al modificar la configuración del puente?

Sí. Apague siempre la alimentación del sistema antes de cambiar los puentes. Ajustarlos mientras está activo puede causar cambios repentinos de señal y desencadenar un apagado de la turbina.

¿Puede esta tarjeta manejar señales de entrada de 0-10 V CC directamente?

Sí. Puede configurar los canales para aceptar señales de ±5 V o ±10 V CC ajustando los puentes J1A a J8A.

¿Qué herramienta de software utilizo para cambiar la configuración más allá de los puentes físicos?

Puede ajustar la configuración avanzada, como los perfiles VAIC (analógico de voltaje) y PAIC (analógico de potencia), utilizando el software estándar Mark VIe Toolbox.

Guía de compra y selección

Tenga en cuenta esta guía al solicitar su reemplazo de hardware:

• Verifique que su sistema coincida con la revisión "CCC" para asegurar una compatibilidad completa del hardware.
• Confirme si su aplicación requiere cableado Simplex o TMR, ya que las configuraciones TMR utilizan los tres conectores.
• Compre puentes de repuesto junto con la tarjeta para simplificar su proceso de puesta en marcha en campo.
