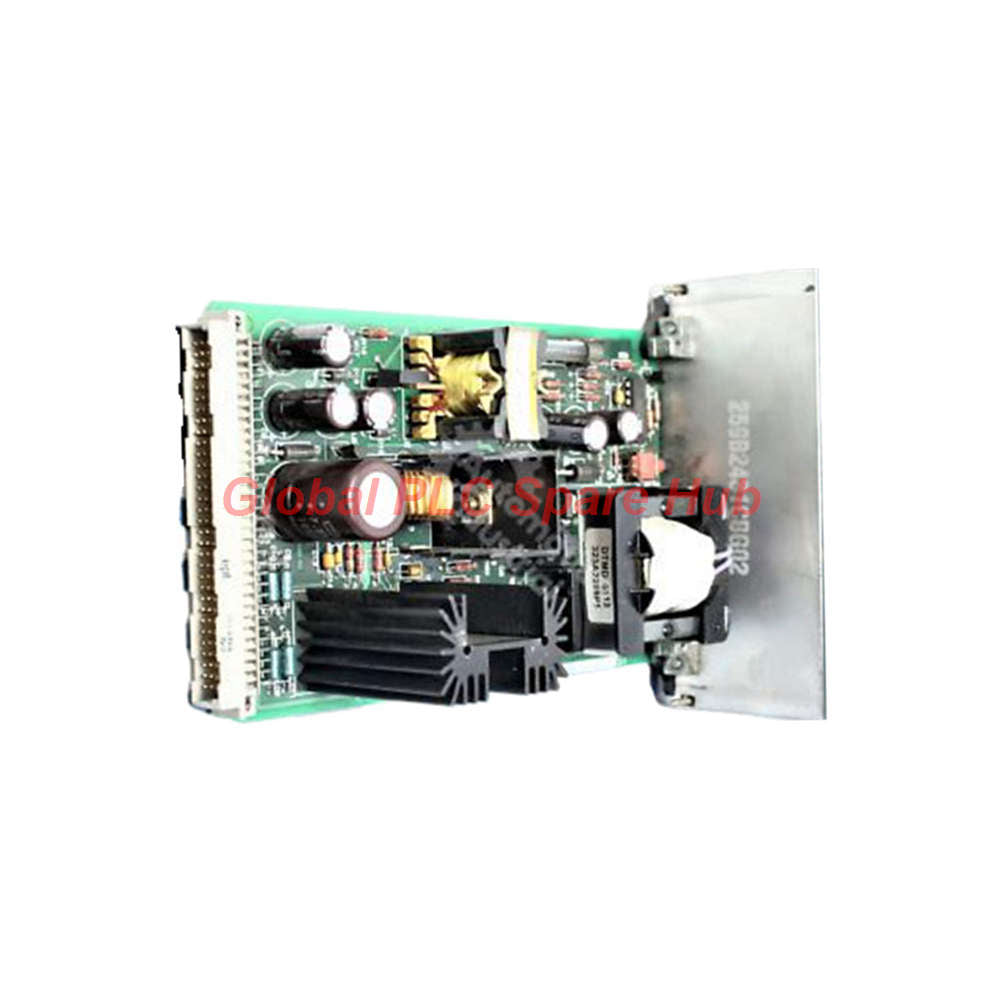

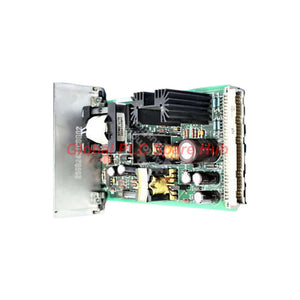

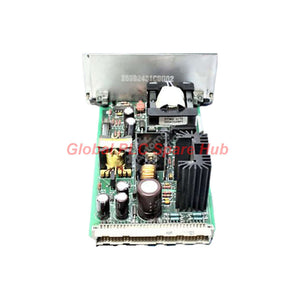

Módulo de fuente de alimentación de rack Mark VI de General Electric IS200RAPAG1BBA

Descripción general de ingeniería: Arquitectura de potencia IS200RAPAG1BBA

El IS200RAPAG1BBA funciona como una interfaz crítica de conversión de energía dentro del ecosistema GE Mark VI Speedtronic. Diseñado específicamente para el entorno de rack de la serie Innovation, este módulo ejecuta una distribución precisa de energía de CC requerida para los sensores y actuadores de gestión de turbinas. A diferencia de las fuentes de alimentación genéricas, esta unidad cuenta con un chip de memoria serie dedicado de 1024 bits para la identificación de la placa y el seguimiento de revisiones, lo que garantiza una integración perfecta con el Control System Toolbox. El IS200RAPAG1BBA mantiene rieles de salida estables de +/- 18-24 Vcc (granel), +/- 15 Vcc (regulados) y +/- 5 Vcc (regulados), soportando las rigurosas demandas de energía de los bucles de control de turbinas de vapor y gas.

Parámetros de rendimiento técnico

• Fabricante: General Electric (GE)
• Serie del sistema: Mark VI Speedtronic
• Tipo de componente: Conjunto de fuente de alimentación de rack
• Factor de forma: PCB montado en rack de la serie Innovation
• Rieles de salida: +/- 18-24 Vcc (no regulado, 400mA máx.), +/- 15 Vcc (regulado ±5%, 1.0A máx.), +/- 5 Vcc (regulado ±5%, 7.0A máx.), 24COM referenciado: +/- 24Vcc (no regulado, 1.5A máx.)
• Protección: Fusible integrado de protección contra sobrecorriente de 1A, 250V.
• Interfaz de bus: Procesador anfitrión de bus de estilo paralelo a través del conector de backplane P1 de 96 pines.
• Gestión térmica: Disipadores de calor duales integrados de alta eficiencia.

Diagnóstico y control operativo

El diseño del IS200RAPAG1BBA prioriza la facilidad de servicio en campo. Dos LED en el panel frontal, IPOK y MPOK, proporcionan una verificación visual inmediata del estado de la entrada y del procesador. Para una validación de señal más profunda, el IS200RAPAG1BBA proporciona cuatro puntos de prueba dedicados accesibles a través del bisel frontal:

• TP1 (P5): Monitoreo de riel digital de +5 Vcc
• TP2 (DCOM): Referencia común del sistema
• TP3 (P15): Monitoreo de riel analógico de +15 Vcc
• TP4 (N15): Monitoreo de riel analógico de –15 Vcc

Un interruptor de reinicio manual permite el inicio rápido del ciclo sin intervención de herramientas externas, minimizando el MTTR en entornos industriales críticos.

Aplicaciones industriales

Este conjunto de potencia es esencial para:

• Generación de energía: Sistemas de control de turbinas de vapor y gas.
• Automatización de procesos: Gestión de E/S integrada basada en rack para entornos peligrosos.
• Control redundante: Admite arquitecturas Simplex y de redundancia modular triple (TMR).

La perspectiva de Global PLC Spare HUB

Nuestro equipo de ingeniería identifica el IS200RAPAG1BBA como un sucesor de alta fiabilidad del modelo base G1A original. Su revisión B ofrece una estabilidad mejorada y una lógica de identificación de placa. Al integrarlo en gabinetes heredados, asegúrese de que los pines del backplane P1 estén libres de oxidación para mantener la integridad del protocolo de enlace de memoria de 1024 bits. Este módulo es el "corazón" del rack de la serie Innovation; su falla a menudo imita errores de comunicación de E/S más amplios, así que verifique los voltajes de los rieles en los puntos de prueba TP antes de asumir una falla del controlador de bus.

Logística y garantía de calidad

• Compromiso de calidad: Cada unidad está respaldada por una sólida garantía de rendimiento de 12 meses.
• Logística global: Realizamos envíos a todo el mundo utilizando transportistas premium: FedEx, UPS y DHL.
• Velocidad de cumplimiento: El procesamiento acelerado garantiza que su pedido salga de nuestras instalaciones en 24-48 horas.

Preguntas frecuentes de expertos

¿Qué debo verificar si mis LED IPOK/MPOK están apagados?
Primero, confirme la fuente de alimentación de entrada al backplane del rack. Si hay alimentación de entrada, verifique la continuidad del fusible de 1A, ya que es el punto de falla más común en condiciones de sobretensión.

¿Por qué es importante la función de memoria de identificación de la placa?
El dispositivo de memoria almacena datos de revisión e identificación que el controlador Mark VI utiliza para el reconocimiento automático del módulo. Si este chip está dañado o la conexión P1 está floja, el controlador puede indicar un error de "Módulo ausente" o "Desajuste de configuración".

¿Puedo cambiar una placa G1A por un IS200RAPAG1BBA?
Aunque comparten el mismo tamaño físico y características de entrada de CA, verifique siempre el manual de su sistema específico para conocer los requisitos de compatibilidad de la revisión del software. La revisión B es una evolución funcional que puede requerir una coincidencia de firmware específica.

¿Cómo me aseguro del mejor contacto eléctrico con el backplane?
Inspeccione el conector P1 en busca de pines doblados y use un limpiador de contactos electrónicos sin residuos. Asegúrese de que la placa esté firmemente asentada en las guías del rack antes de accionar el mecanismo de bloqueo.

¿Es esta placa adecuada para entornos húmedos o corrosivos?
Esta unidad está diseñada para gabinetes de control industrial estándar. Si su instalación tiene altos niveles de partículas o humedad, recomendamos la inspección regular de los disipadores de calor y los condensadores electrolíticos en busca de signos de degradación.

Guía de selección e instalación

• Verificación: Verifique el número de pieza de su módulo heredado para asegurarse de que está seleccionando la revisión B correcta.
• Preinstalación: Verifique que la alimentación del backplane del rack esté aislada antes de insertar el IS200RAPAG1BBA.
• Balanceo de carga: Asegúrese de que su consumo total de corriente en los rieles de +/- 5V y +/- 15V no exceda los máximos especificados por el fabricante para evitar un apagado térmico prematuro.
