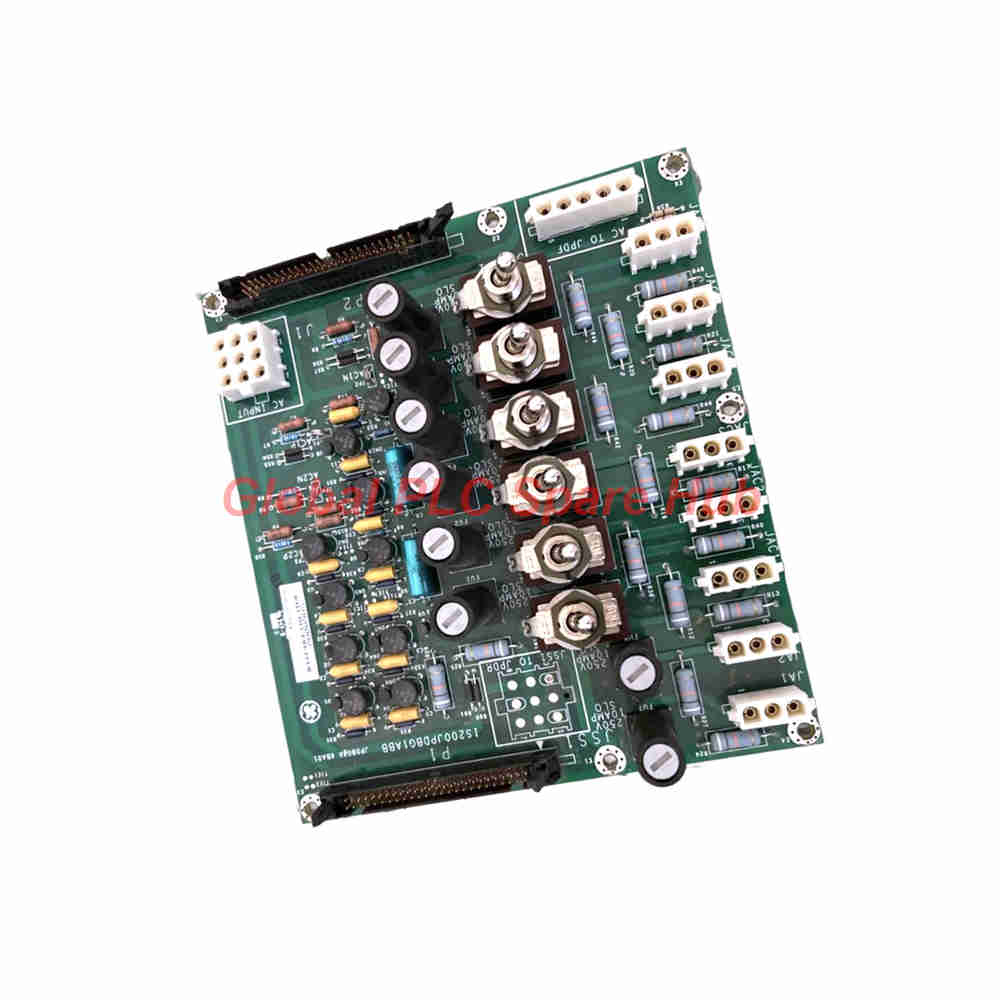

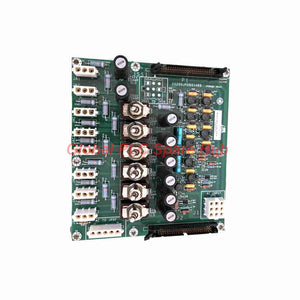

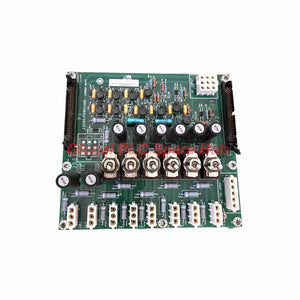

Tarjeta de distribución de energía IS200JPDBG1A GE Mark VI lista para enviar

Descripción general del producto y arquitectura técnica

La IS200JPDBG1A de GE funciona como la tarjeta de distribución de energía de CA principal dentro de la arquitectura Mark VI Speedtronic.

Este activo específico de revisión funcional del grupo 1, con clasificación A, sirve como punto de entrada vital para el conjunto del módulo.

Procesa la energía de CA entrante sin procesar y suministra energía de control a granel regulada de 28 V CC a las tarjetas posteriores.

El hardware de la tarjeta cuenta con circuitos de monitoreo pasivo robustos que brindan telemetría ininterrumpida sobre las magnitudes de CA y la integridad de los fusibles.

Diseñada para una confiabilidad de misión crítica, la IS200JPDBG1A cumple con los estrictos umbrales ambientales para uso industrial pesado.

El conjunto físico supera los estándares EN50178 para instalación a gran altitud y tolerancias de humedad de hasta el 95% sin condensación.

También supera los niveles de protección IEC 529 para la resistencia a partículas y contaminantes de polvo en entornos de planta exigentes.

Especificaciones técnicas

• Fabricante: General Electric (GE)
• Designación del modelo: IS200JPDBG1A
• Serie del sistema de control: Mark VI Speedtronic
• Grupo de hardware funcional: Componente JPDB Grupo 1
• Nivel de revisión: Revisión funcional A (Ensamblaje normal)
• Capacidad de potencia de salida: Asignación de potencia a granel de 28 V CC para circuitos de control
• Perfil de aislamiento: Los circuitos de monitoreo pasivo aíslan la telemetría de la señal de las rutas de alto voltaje
• Rango de humedad relativa: Ventana operativa del 5% al 95%, atmósfera sin condensación
• Conectores de interfaz de cinta: Dos puertos físicos de alta densidad para alimentación de paso y monitoreo

Interfaz de hardware y diseño de conectividad

• Interruptores de palanca: Seis interruptores de aislamiento manuales de encendido/apagado de alta resistencia montados en la placa frontal
• Circuitos de protección: Ocho fusibles de protección de grado industrial, con seis mapeados directamente a interruptores de palanca individuales
• Puerto de entrada de CA: Un bloque de terminales de alto voltaje especializado de 9 posiciones etiquetado como "AC Input"
• Enchufes de distribución: Ocho enchufes de salida de energía de 3 posiciones, incluidos seis circuitos discretos designados JAC1 a JAC6
• Enlace entre módulos: Una conexión de enchufe dedicada de 5 posiciones etiquetada como "AC to JPDF"
• Nodos de diagnóstico: Puntos de prueba TP integrados junto con resistencias, transistores y sensores de conducción integrados

Ajuste de equipo y aplicaciones objetivo

La IS200JPDBG1A constituye una base indispensable para los motores principales industriales de servicio pesado más grandes.

Esta tarjeta de distribución de energía especializada se integra perfectamente con los siguientes tipos de equipos:

• Turbinas de gas de alta resistencia General Electric Frame 6, 7 y 9
• Generadores de turbinas de vapor industriales implementados en instalaciones de energía de ciclo combinado
• Sistemas de generación de turbinas eólicas a escala de servicios públicos que utilizan actualizaciones de firmware de energía alternativa
• Centrales eléctricas de cogeneración que requieren bucles de monitoreo continuos y sin fusibles
• Módulos de potencia de CA IS2020JPDB que requieren una tarjeta de punto de entrada robusta de revisión A

Capacidades de diagnóstico

• Seguimiento continuo del estado de la tensión en los ocho fusibles de la tarjeta integrados
• Registro de magnitud de CA en tiempo real a través de sensores de conducción integrados
• Rutas de paso de cable de cinta duales que envían retroalimentación directa de fallas al controlador
• Nodos de prueba TP físicos que permiten comprobaciones seguras con multímetro manual durante bucles en vivo
• Verificación visual directa del aislamiento del circuito a través del posicionamiento del interruptor de palanca físico

Logística, Embalaje y Protección de la Garantía

• Mensajeros globales: Tránsito exprés puerta a puerta a través de las redes de FedEx, DHL y UPS
• Ventana de envío: Envío rápido dentro de 24 a 48 horas desde la confirmación del pedido
• Salvaguardias ESD: Sellado dentro de envolturas de protección antiestática premium para eliminar los riesgos de estática durante el tránsito
• Embalaje exterior: Cajas de doble pared de alta resistencia que absorben los golpes, adaptadas para PCB frágiles
• Términos de la garantía: Cubierto por una política de garantía operativa integral de 12 meses

Conocimientos de Global PLC Spare HUB

La IS200JPDBG1A destaca el cambio de GE hacia soluciones de control de turbinas multiplataforma.

A diferencia de las configuraciones de hardware más antiguas, este componente Mark VI utiliza vías avanzadas que también admiten la dinámica de potencia de las turbinas eólicas.

Al solucionar problemas de caídas de energía, los ingenieros deben observar de cerca los seis enchufes JAC1-JAC6.

Estos canales coinciden perfectamente con los interruptores de palanca físicos, lo que le brinda un control de aislamiento claro.

Los circuitos de seguimiento pasivo incorporados garantizan que, si un fusible se quema, el controlador maestro lo registre.

Esta alerta inmediata evita disparos lógicos más amplios en su armario de control.

Orientación para la adquisición y selección

• Confirme que su carcasa de módulo existente coincide con el diseño del IS2020JPDB antes de reemplazar piezas.
• Verifique que los requisitos de su sistema exijan la revisión funcional con clasificación A en lugar de la tarjeta base sin revisar.
• Compruebe el terminal de entrada de CA de 9 posiciones para que coincidan los calibres de los cables antes de conectar las líneas activas.
• Compare sus cargas de canal JAC existentes con los seis interruptores de palanca integrados para evitar sobrecargas.
• Asegúrese de que sus técnicos de campo utilicen muñequeras con conexión a tierra al manipular estas tarjetas sensibles a la estática.

Preguntas frecuentes (FAQ)

¿Cuál es la diferencia de diseño funcional entre la versión base y esta tarjeta de revisión A?

La revisión A introduce diseños de trazas refinados y sensores de conducción mejorados para bucles de retroalimentación pasiva más estables.

¿Puedo reemplazar fusibles individuales en la tarjeta mientras la turbina está en funcionamiento?

No, primero debe accionar el interruptor de palanca correspondiente para aislar de forma segura esa ruta de circuito específica.

¿Por qué esta tarjeta utiliza bucles de monitoreo pasivo en lugar de chips de monitoreo digital activos?

Los circuitos pasivos funcionan independientemente de los procesadores de lógica central, manteniendo el monitoreo de fallas activo incluso si las comunicaciones del sistema se caen.

¿Los dos conectores de cinta integrados transportan líneas de alimentación de alto voltaje?

No, esos puertos están estrictamente diseñados para telemetría de sensores de bajo voltaje y señales de retroalimentación de paso.

¿Cuál es la mejor manera de probar el estado de los circuitos individuales en esta tarjeta?

Utilice los nodos TP integrados en la parte frontal de la tarjeta para verificar los niveles de voltaje de forma segura con un multímetro digital portátil.
