Tarjeta convertidora GE Fanuc Serie 90-70 IC697VAL348

Descripción general del producto y arquitectura

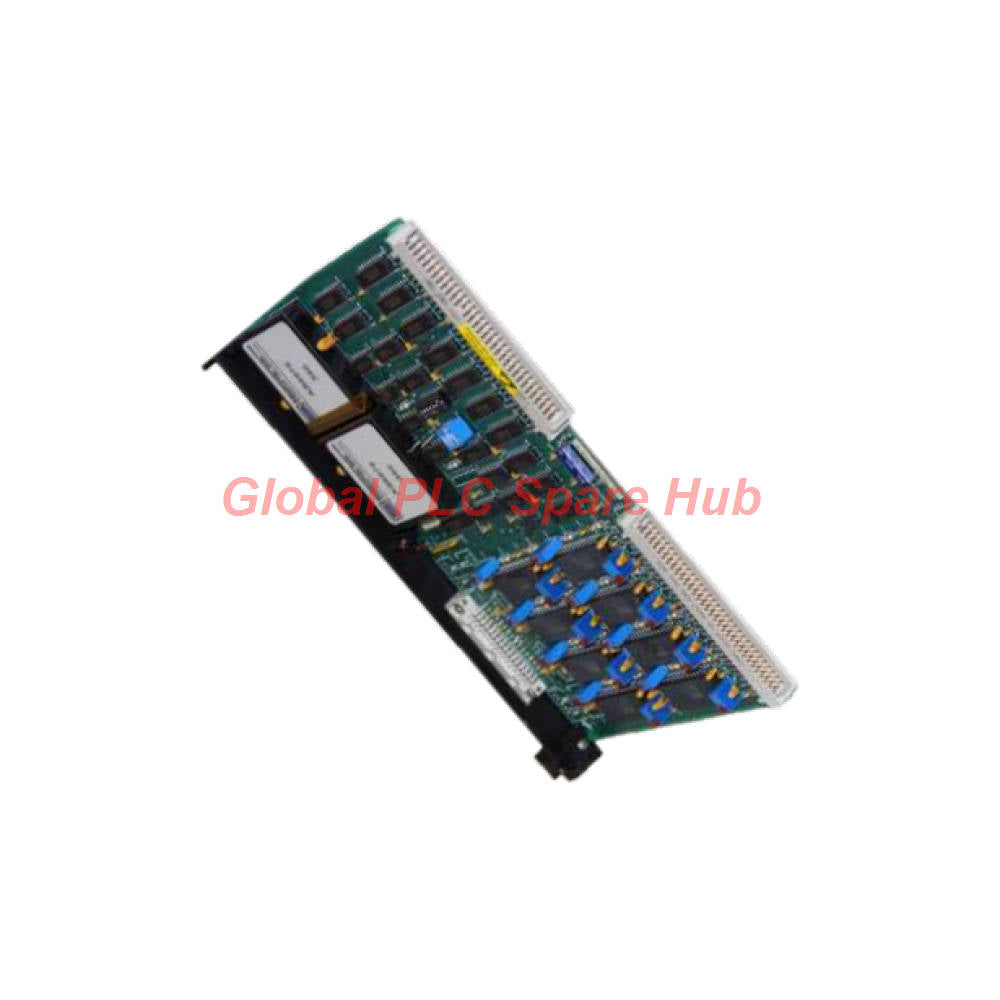

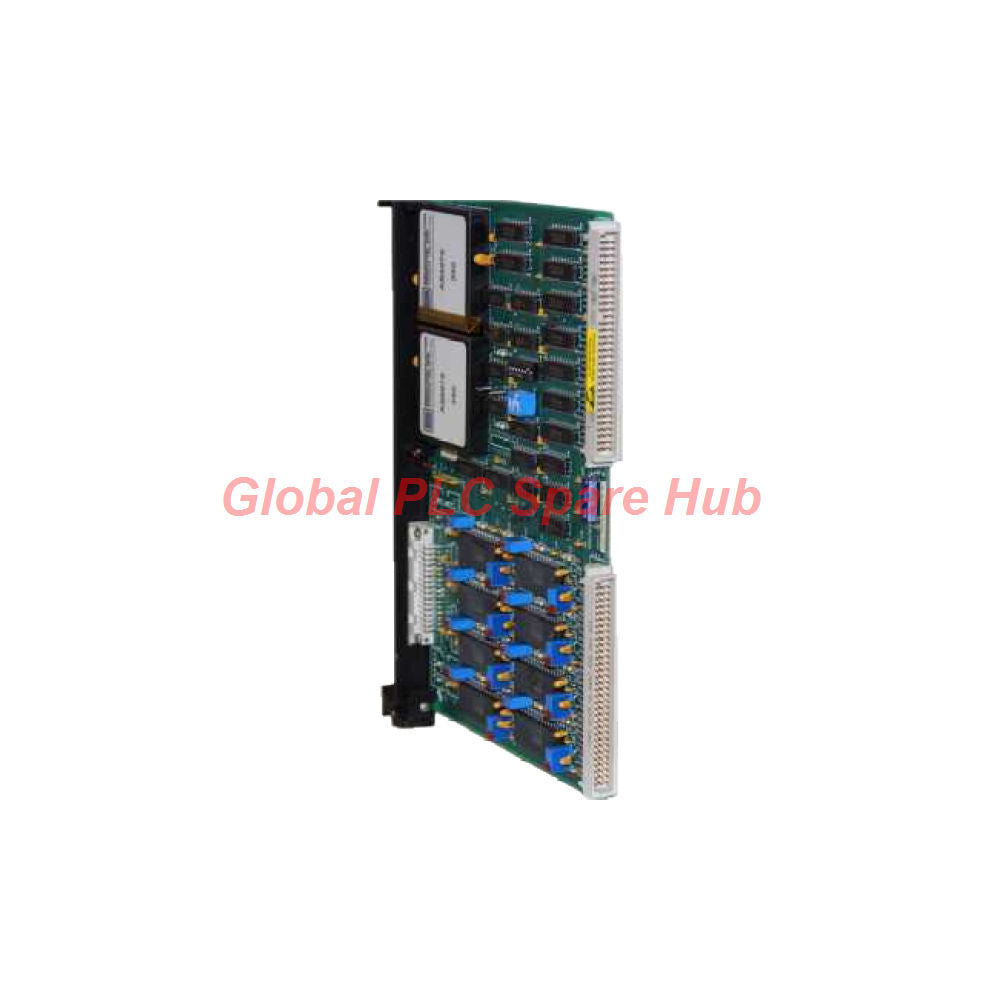

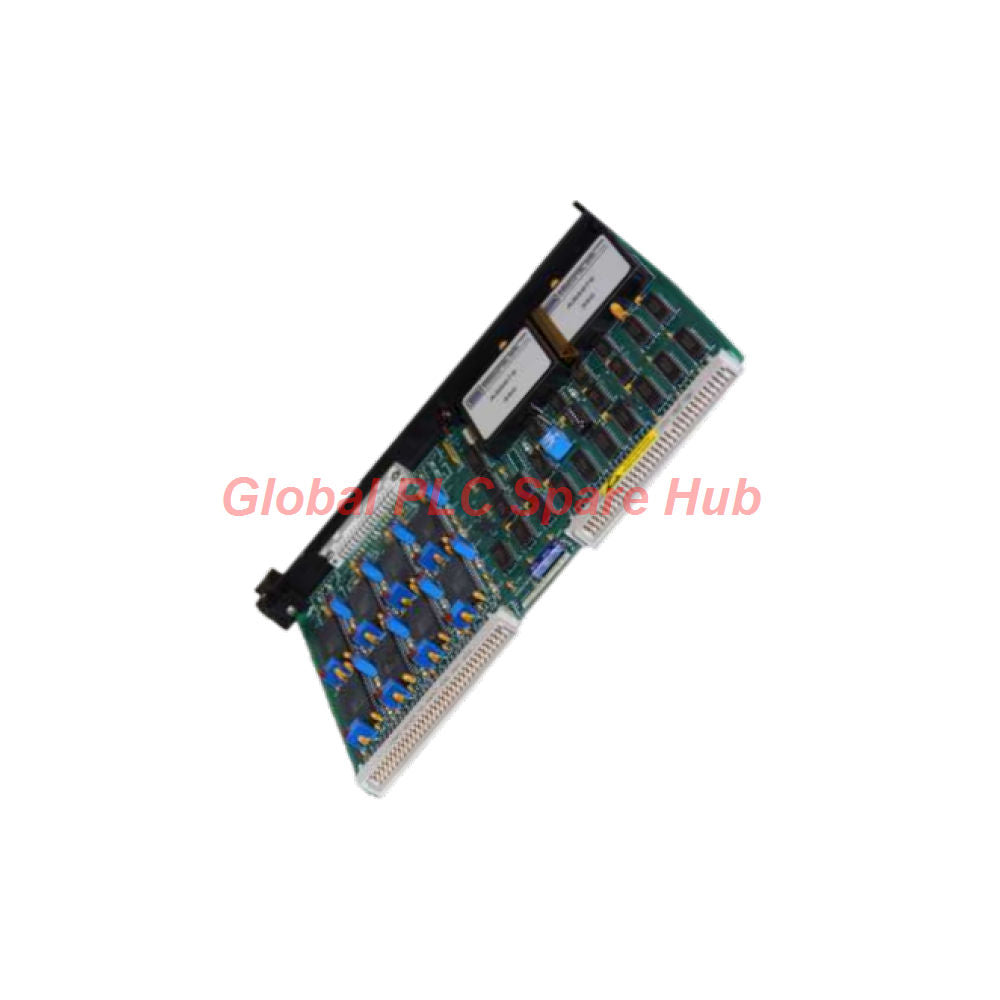

El IC697VAL348 es una placa avanzada de convertidor de digital a analógico (DAC) de 8 canales, diseñada por GE Fanuc Automation específicamente para las rigurosas exigencias de la arquitectura de PLC de la serie 90-70. Construido en un robusto factor de forma Eurocard doble que utiliza una interfaz de conector DIN de alta fiabilidad, este módulo está diseñado específicamente para el control de salida analógica de alta precisión. Cada uno de los ocho canales independientes cuenta con un convertidor dedicado de 16 bits, que ofrece voltajes de salida precisos de 10 V con búfer a una capacidad de corriente de 5 mA. La placa maneja de forma nativa códigos de entrada binarios positivos junto con dos estructuras de codificación binaria complementaria seleccionables, lo que garantiza una fidelidad de señal excepcional en complejos bucles de control industrial.

Perspectiva de Global PLC Spare HUB

En aplicaciones de control de procesos de alta precisión, mantener la estabilidad de la señal en salidas analógicas multicanal es fundamental para evitar derivas e ineficiencias operativas. Durante una reciente actualización del sistema en una planta de procesamiento químico pesado, nuestro equipo de ingeniería integró el módulo DAC IC697VAL348 para accionar válvulas proporcionales y actuadores de precisión. La resolución dedicada de 16 bits por canal eliminó la inestabilidad de cambio de paso experimentada anteriormente con hardware de 12 bits antiguo. Además, los puentes (jumpers) de fábrica preconfigurados (S1, S2, JC, JA, JB, JD y JE) simplificaron la configuración del hardware, mientras que el LED de fallo del panel frontal proporcionó información de diagnóstico instantánea durante las fases de ajuste del bucle, lo que redujo drásticamente el tiempo total de puesta en marcha.

Especificaciones técnicas principales

• Fabricante y marca: GE Fanuc Automation
• Serie del producto: Sistema PLC Serie 90-70
• Número de pieza: IC697VAL348
• Tipo de módulo: Placa convertidora de digital a analógico (DAC) de 8 canales
• Factor de forma: Diseño Eurocard doble con interfaz de conector DIN de alta resistencia
• Resolución del convertidor: 16 bits por canal independiente
• Recuento de canales de entrada: Ocho (8) canales de entrada totalmente almacenados en búfer
• Voltaje de salida analógica: Con búfer de hasta 10 voltios CC
• Límite de corriente de salida: 5 miliamperios por canal
• Indicadores de diagnóstico: Indicador de estado LED de fallo integrado en el panel frontal
• Hardware de configuración: Seis (6) puentes programables/ajustados de fábrica, incluidos interruptores de dirección base (S1, S2) y selectores de modo (JC, JA, JB, JD, JE)

Directrices de despliegue e instalación

• Compatibilidad del sistema: Diseñado para su instalación en cualquier ranura VMEbus disponible dentro de un chasis de la serie 90-70, excluyendo estrictamente la ranura designada para el procesador maestro.
• Protocolos de seguridad eléctrica: Asegúrese de que toda la alimentación del chasis esté completamente desconectada antes de insertar o extraer el IC697VAL348 para evitar daños en el controlador del bus o en el plano posterior (backplane).
• Verificación de puentes: Antes de la puesta en marcha, verifique los interruptores de selección de dirección base (S1, S2), los puentes de modificación de dirección (JC) y los selectores de código digital (JA, JB) con respecto a las hojas de configuración del sistema.
• Selección de modo: Confirme que los puentes de habilitación del programa de inicio (JD) y los puentes de modo de inicio de conversión externa (JE) estén configurados correctamente de acuerdo con su esquema de control de aplicación.

Marco de diagnóstico y resolución de problemas

• LED de fallo del panel frontal: Proporciona una notificación visual inmediata de fallos de hardware interno, tiempos de espera del perro guardián (watchdog) o errores de conversión durante el tiempo de ejecución activo.
• Verificación del mapeo de direcciones: Utilice los registros de diagnóstico del sistema para validar que los interruptores de dirección base (S1, S2) no entren en conflicto con otros módulos VMEbus en el bastidor.
• Calibración de señal: Verifique periódicamente los terminales de salida del canal con un multímetro calibrado para comprobar que los rangos de salida de 10 V permanezcan precisos dentro de las tolerancias lineales especificadas.

Hardware de destino y entornos de aplicación

• Equipos compatibles: Bastidores de PLC VMEbus de la serie 90-70 de GE Fanuc y estaciones de control de operador industrial.
• Sectores de aplicación: Actuación de válvulas petroquímicas, control de turbinas de generación de energía, bancos de pruebas automatizados de alta velocidad y bucles de dosificación de productos químicos para tratamiento de agua.
• Integración de procesos: Ideal para accionar actuadores analógicos, controladores de referencia de velocidad, registradores gráficos y válvulas de control proporcional que requieran una resolución estricta de 16 bits.

Garantía y logística global

• Protección de garantía: Respaldado totalmente por una **garantía integral de 12 meses** que cubre la integridad de los componentes y la mano de obra de fabricación.
• Transportistas de envío urgente: Enviado a todo el mundo a través de proveedores de logística de nivel 1 fiables, incluidos FedEx, UPS y DHL.
• Plazo de cumplimiento: Embalaje industrial antiestático seguro con procesamiento acelerado y envío en un plazo de 24-48 horas.

Guía de compra y consejos de selección de expertos

• Comprobación de asignación de ranuras: Asegúrese de que su bastidor de la serie 90-70 tenga una ranura VMEbus abierta (que no sea de procesador) disponible antes de comprar este módulo Eurocard doble.
• Verificación de codificación: Confirme si su programa de control espera códigos de entrada binarios positivos o codificación complementaria para garantizar una configuración de puente adecuada al recibirlo.
• Preparación del inventario: Mantener un módulo IC697VAL348 de repuesto en stock minimiza el tiempo de inactividad de la planta al gestionar procesos críticos de control analógico de bucle cerrado.
