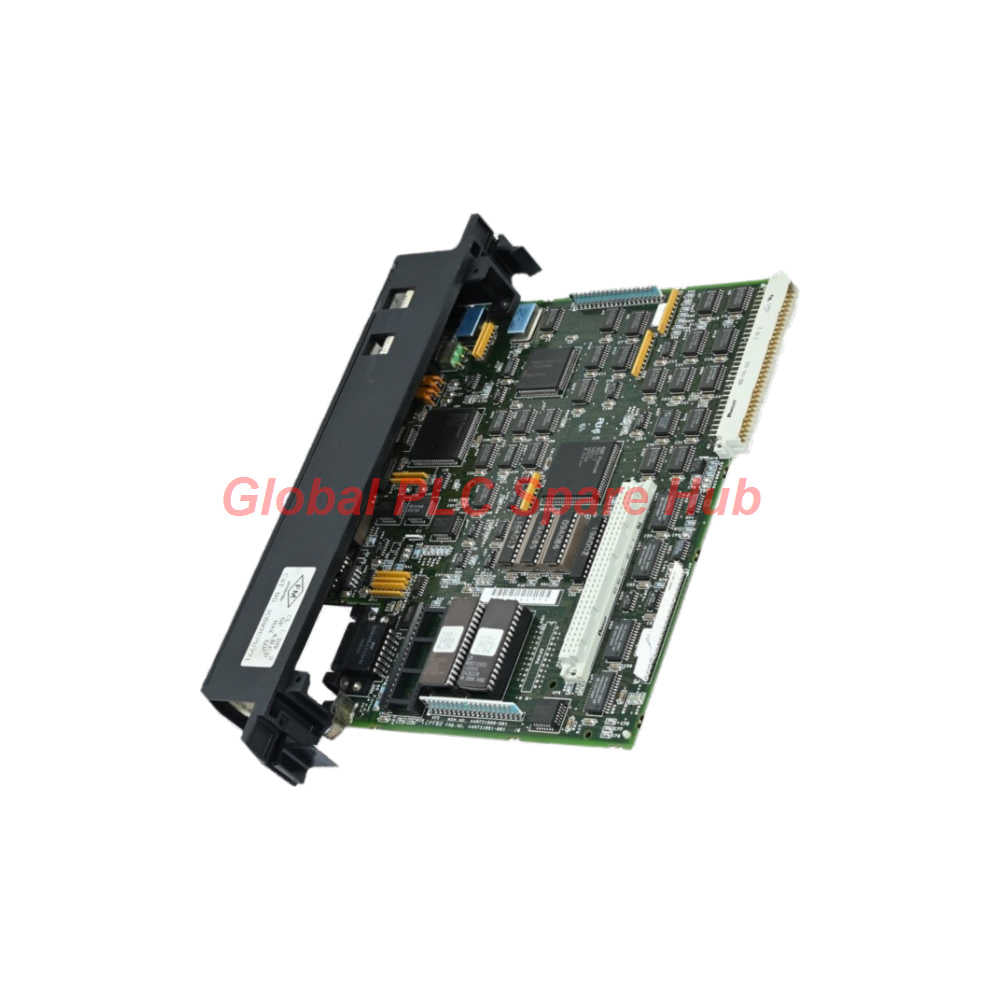

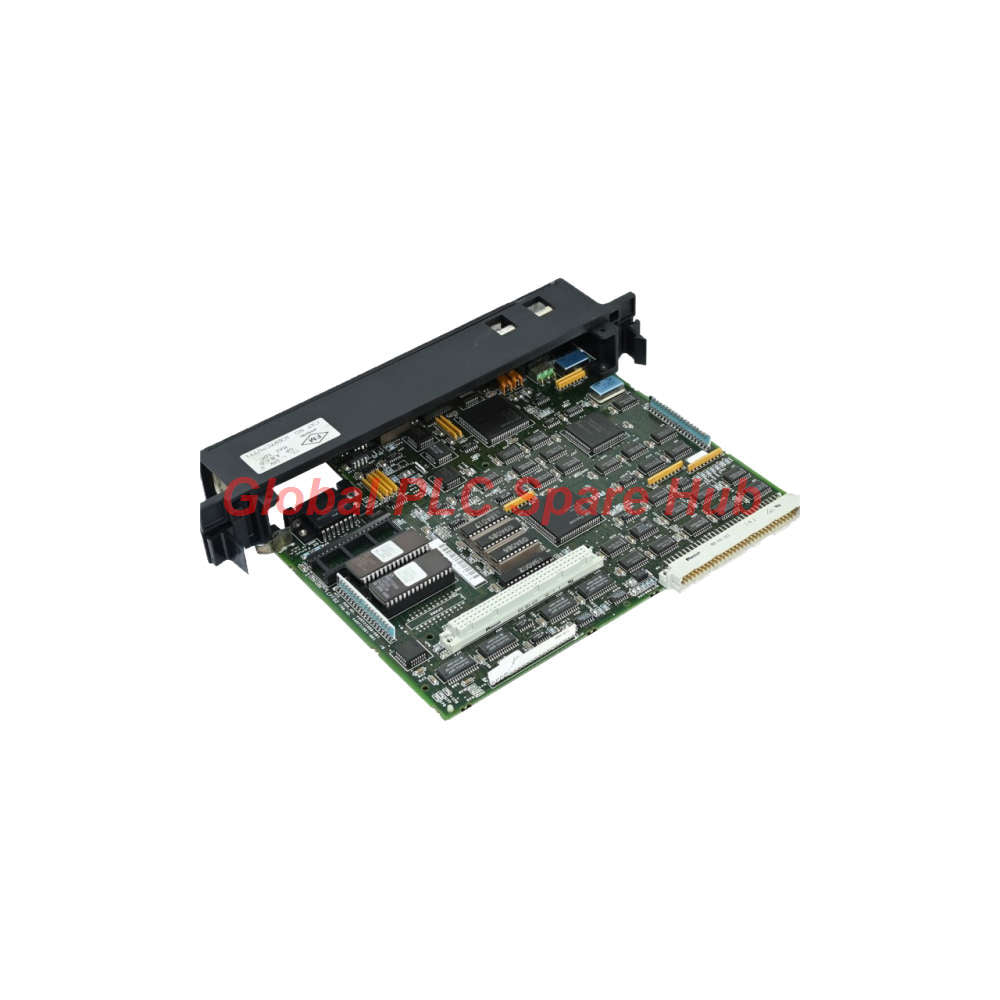

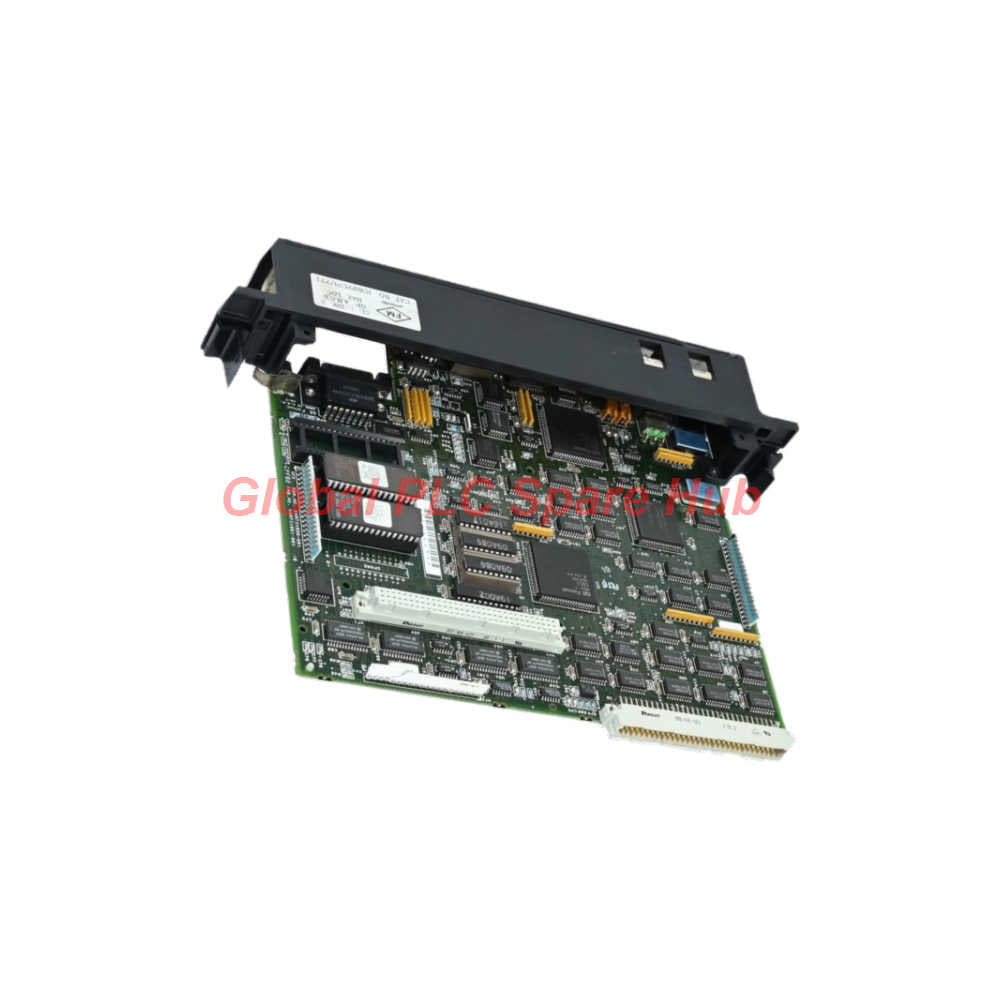

IC697CPU771 Procesador central GE Fanuc Series 90-70

IC697CPU771 | Unidad Central de Procesamiento para PLC GE Fanuc Serie 90-70

La IC697CPU771 es un módulo de CPU de ranura única para la plataforma de controlador lógico programable (PLC) GE Fanuc Serie 90-70. Ejecuta la lógica del usuario, coordina las actualizaciones de E/S y se comunica con módulos compatibles montados en rack a través del backplane del sistema.

Construido sobre un procesador de 12 MHz, este controlador proporciona un tiempo de ejecución booleana especificado de 0.4 microsegundos por función booleana. Admite memoria de E/S discreta, capacidad de E/S analógica, memoria con respaldo de batería y hardware de expansión compatible. Estas características lo hacen relevante para el mantenimiento de instalaciones de control de maquinaria y procesos ya establecidas que dependen de la arquitectura Serie 90-70.

Para proyectos de reemplazo, los ingenieros deben verificar la revisión de la CPU instalada, la configuración de memoria, el entorno de programación y la compatibilidad del rack antes de seleccionar un repuesto. La capacidad publicada del procesador no establece automáticamente la capacidad o el rendimiento de la instalación completa del PLC.

01 | Registro de Especificaciones Técnicas

Verificación técnica requerida: El material suministrado identifica al procesador como un 80C186 en una sección y como un 80C816DX en otra. También describe la capacidad analógica como 8K de E/S analógica y como 8,000 de E/S analógica. Estos detalles deben verificarse con el manual oficial del IC697CPU771 antes de la publicación. La tabla utiliza la descripción 80C186 y marca la capacidad analógica en lugar de presentar las cifras contradictorias como hechos confirmados.

02 | Función de la CPU en un sistema Serie 90-70

El IC697CPU771 sirve como punto de ejecución de control para un PLC Serie 90-70 compatible. Ejecuta el programa de usuario cargado y coordina el intercambio de datos con los módulos de E/S y módulos inteligentes compatibles a través del backplane del rack.

• Ejecución de lógica: Procesa instrucciones booleanas utilizadas para interbloqueos, control de secuencias, permisivos de equipos y lógica operativa discreta.
• Coordinación de E/S: Gestiona el intercambio configurado de datos discretos y analógicos con módulos compatibles.
• Soporte de memoria: Utiliza la arquitectura de memoria admitida para la lógica y los datos del usuario. La instalación e inicialización de la memoria de expansión debe seguir el manual correspondiente.
• Acceso de programación serie: Proporciona una conexión serie para arreglos de programación y comunicación compatibles.
• Indicación de estado operativo: Utiliza LEDs en el panel frontal para ayudar a los ingenieros a verificar el estado del módulo, la ejecución del programa y el estado de habilitación de salidas.

La cifra de ejecución booleana de 0.4 microsegundos describe una medida específica del rendimiento de las instrucciones. El tiempo de escaneo real también depende de la estructura del programa, el procesamiento de E/S, la actividad de comunicación y otras tareas del sistema.

03 | Aplicaciones del procesador

Estas son áreas de aplicación representativas, no una garantía de idoneidad para cada máquina. La compatibilidad final depende de la CPU instalada, los módulos de E/S, los requisitos de firmware o software y el diseño del sistema de control.

04 | Compatibilidad de Memoria, Programación y Rack

Al realizar el mantenimiento de un controlador Serie 90-70, la compatibilidad de memoria y software merece atención antes del reemplazo del hardware. Una CPU físicamente compatible aún puede requerir el programa de usuario correcto, la configuración de memoria admitida y las herramientas de programación adecuadas para restaurar la aplicación.

• Realice una copia de seguridad del programa de usuario: Preserve el último programa verificado y los registros de configuración disponibles antes de reemplazar un controlador en funcionamiento.
• Verifique la memoria de expansión: Confirme si la instalación utiliza una tarjeta de memoria de expansión y registre su capacidad. Siga el procedimiento aplicable para la instalación e inicialización.
• Verifique la batería: Inspeccione el arreglo de respaldo de memoria y confirme el número de pieza de la batería correcto y el procedimiento de reemplazo.
• Confirme la compatibilidad del rack: Verifique el rack Serie 90-70 instalado y la configuración del backplane admitida antes de insertar la CPU.
• Valide las herramientas de programación: Confirme la versión de software disponible, el método de comunicación y la compatibilidad del proyecto antes de la puesta en marcha.
• Revise los controles de acceso: Si el acceso al programa está protegido por contraseña, confirme que el personal autorizado pueda acceder al proyecto y a la configuración requerida.

No asuma que la instalación de una CPU restaura automáticamente la aplicación original. La transferencia del programa, la inicialización de la memoria y la validación de las salidas deben seguir el procedimiento de recuperación aprobado por el sitio.

05 | Diagnóstico y Solución de Problemas mediante LEDs

Los tres indicadores de estado proporcionan una primera comprobación de la condición operativa del procesador. Deben interpretarse junto con el manual del controlador, el estado del software de programación y el comportamiento observado de las E/S.

Enfoque de solución de problemas en campo: Separe la salud del procesador de las fallas de la aplicación y de las E/S. Comience con los estados del rack y de los LEDs, luego verifique la comunicación de programación, el estado del programa de usuario y los datos de E/S. Esta secuencia ayuda a reducir los reemplazos innecesarios de CPU.

06 | Perspectiva de Global PLC Spare HUB

El IC697CPU771 es más relevante cuando una instalación necesita mantener una arquitectura de control Serie 90-70 establecida. En estos proyectos, el éxito del reemplazo depende de preservar la aplicación y hacer coincidir la CPU con el rack existente, el arreglo de memoria, el inventario de E/S y el entorno de programación.

Antes de retirar la unidad original, los ingenieros deben documentar los estados de los LEDs, el modo de la CPU, la copia de seguridad del programa disponible, la memoria de expansión y el estado de la batería. Si el controlador aún se comunica con la herramienta de programación, conserve los registros del proyecto y de configuración antes de realizar cambios.

Para sistemas con fallas intermitentes, el reemplazo de la CPU no debería ser la primera respuesta ante cada problema de comunicación o de E/S. La alimentación del rack, las conexiones del backplane, el cableado de campo, la configuración del módulo y la compatibilidad del software pueden producir síntomas que se asemejan a una falla del procesador. Un proceso estructurado de aislamiento de fallas ayuda a identificar la causa real.

07 | Lista de Verificación para la Selección de Reemplazo

• Modelo exacto: Haga coincidir el número de catálogo instalado, IC697CPU771, y verifique los detalles de identificación del módulo.
• Plataforma del sistema: Confirme que la instalación existente utilice un rack y backplane compatibles de la Serie 90-70.
• Compatibilidad del programa: Verifique el archivo del proyecto, el software de programación y el método de comunicación disponible.
• Configuración de memoria: Verifique la tarjeta de memoria de expansión, la capacidad requerida y el arreglo de respaldo de batería.
• Requisitos de E/S: Confirme la configuración de E/S discreta y analógica con respecto a los módulos instalados y la aplicación.
• Interfaz serie: Verifique el cable de programación o convertidor y los requisitos del conector aplicable.
• Plan de recuperación: Asegúrese de que haya un procedimiento de copia de seguridad y puesta en marcha aprobado disponible antes de la instalación.

Si el procesador original ya no es accesible, proporcione el modelo del rack, la lista de módulos de E/S instalados, la configuración de memoria conocida y los síntomas de falla observados al solicitar un reemplazo. Estos detalles ayudan a aclarar el hardware requerido y las condiciones del sistema.

08 | Garantía, Envío y Contenido del Paquete

• Garantía: 12 meses de garantía. Comuníquese con Global PLC Spare HUB para confirmar la cobertura de garantía aplicable y las condiciones de reclamo.
• Opciones de envío: FedEx, UPS y DHL, sujeto al destino y los arreglos de envío.
• Contenido del paquete: Módulo de CPU GE Fanuc IC697CPU771. Confirme si una batería, tarjeta de memoria de expansión u otros accesorios están incluidos en la cotización.
• Detalles de cotización: Proporcione el número de modelo, la cantidad, el destino, la información del rack y cualquier requisito de memoria o accesorio.

09 | Preguntas Frecuentes

P1: ¿Qué se debe verificar antes de restaurar un programa guardado en una CPU de reemplazo?

Confirme que la copia de seguridad pertenezca a la máquina y al controlador previstos, y verifique la versión del proyecto y los registros de configuración. Verifique el rack y las asignaciones de E/S antes de devolver el proceso al servicio. Después de cargar el programa, pruebe los interbloqueos clave, los permisivos y las salidas de acuerdo con el plan de puesta en marcha aprobado.

P2: ¿Por qué el procesador podría parecer saludable mientras la máquina aún falla?

Una indicación de procesador saludable no prueba que la aplicación tenga el programa correcto, que todos los módulos de E/S estén funcionando o que se cumplan los permisivos requeridos. Verifique el estado RUN, el estado de habilitación de salida, los valores de E/S y las condiciones de secuencia. Revise la retroalimentación de los dispositivos de campo y los interbloqueos antes de concluir que la CPU está defectuosa.

P3: ¿Cómo debe manejar un equipo de mantenimiento una CPU con historial de batería incierto?

Verifique el tipo de batería instalada y siga el procedimiento de reemplazo documentado. Si el programa de usuario o los datos retenidos son importantes, asegure una copia de seguridad verificada antes de realizar el mantenimiento siempre que sea posible. No asuma que reemplazar una batería recuperará datos que ya se han perdido.

P4: ¿Qué factores importan al estimar la idoneidad de la CPU para una aplicación de control?

Revise el tamaño del programa, los requisitos de tiempo de escaneo, la asignación de E/S discreta y analógica, las necesidades de comunicación y las capacidades del rack instalado. El tiempo de ejecución booleana listado por sí solo no determina el rendimiento total de la aplicación. Para una instalación existente, comparar el programa real y el inventario de E/S con los límites documentados es más confiable que depender de una sola especificación principal.

P5: ¿Qué información se debe incluir al solicitar una cotización para esta CPU antigua?

Proporcione el número de catálogo exacto, la cantidad, el modelo del rack, los detalles de la memoria de expansión instalada y los accesorios requeridos. Incluya el software de programación o el método de comunicación utilizado en el sitio si se conoce. Si está reemplazando una unidad fallida, describa los estados de los LEDs y los síntomas para que el proveedor pueda ayudar a verificar la configuración solicitada.
