IC697CPU731 CPU de controlador lógico programable serie 90-70 de GE Fanuc

Conocimiento de Global PLC Spare HUB

El GE Fanuc IC697CPU731 sigue siendo un procesador fundamental dentro de la arquitectura de la Serie 90-70, utilizando un microprocesador 80C186 de 12 MHz de alta fiabilidad. En aplicaciones industriales de alta exigencia, la estabilidad y el determinismo del procesamiento de la CPU son primordiales. El IC697CPU731 proporciona comunicación directa basada en el backplane, evitando complejas capas de red para ofrecer tiempos de respuesta de latencia ultra baja. Para los ingenieros de control que mantienen líneas de manipulación de materiales o de procesos heredadas, esta CPU representa un reemplazo de bajo riesgo y fácil instalación que elimina la necesidad inmediata de costosas migraciones de todo el sistema, manteniendo al mismo tiempo el máximo rendimiento del hardware.

Descripción del producto

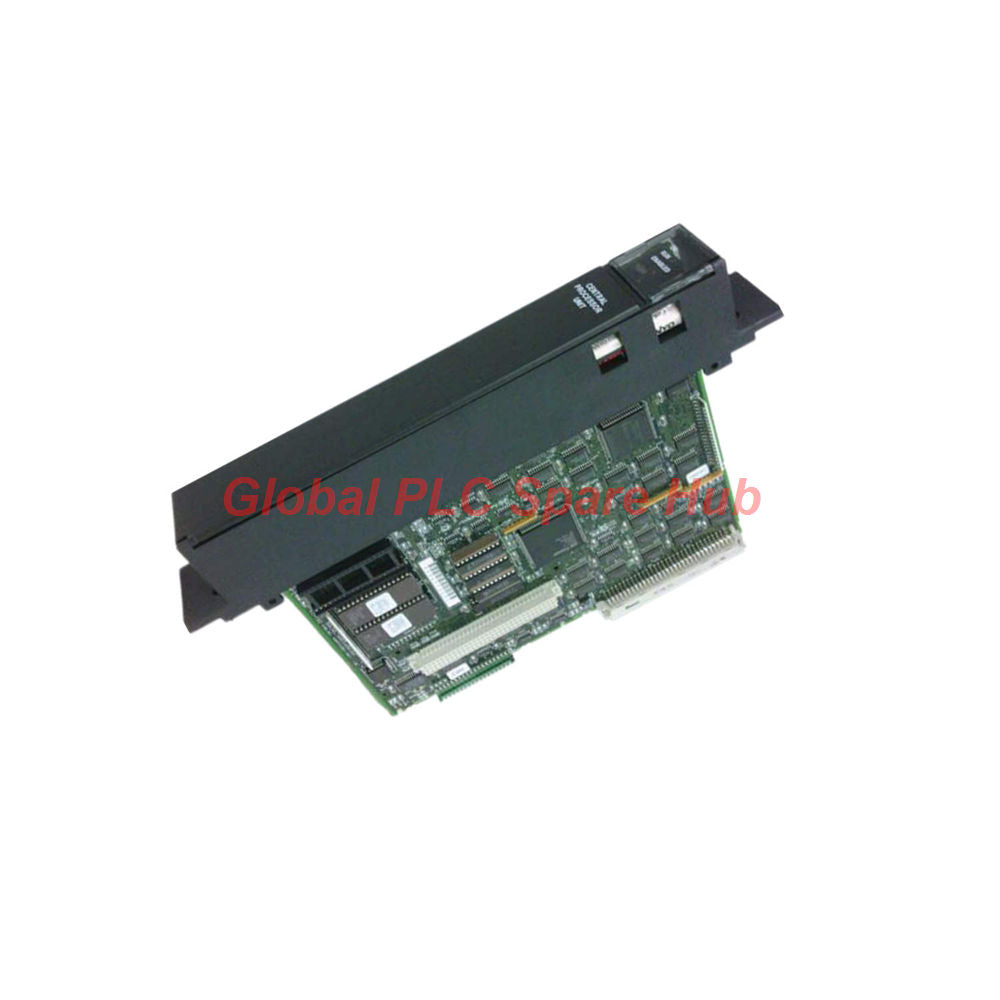

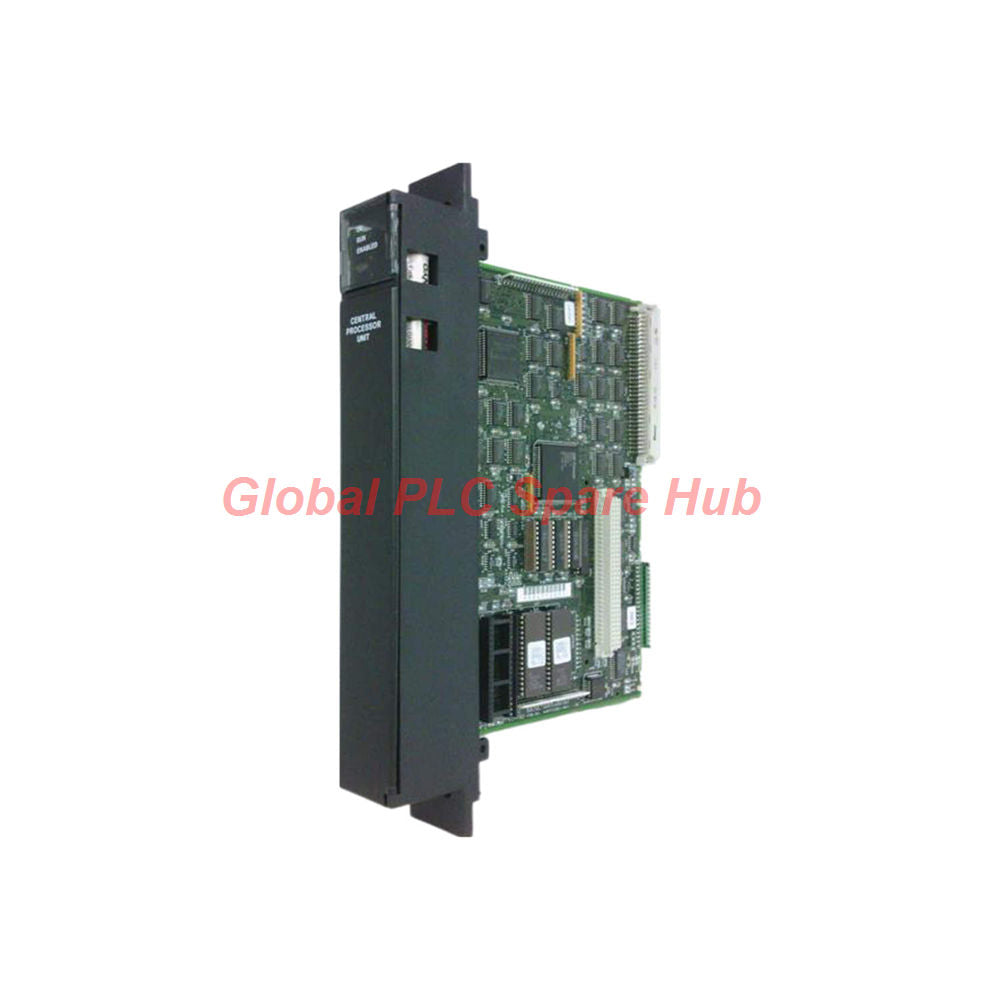

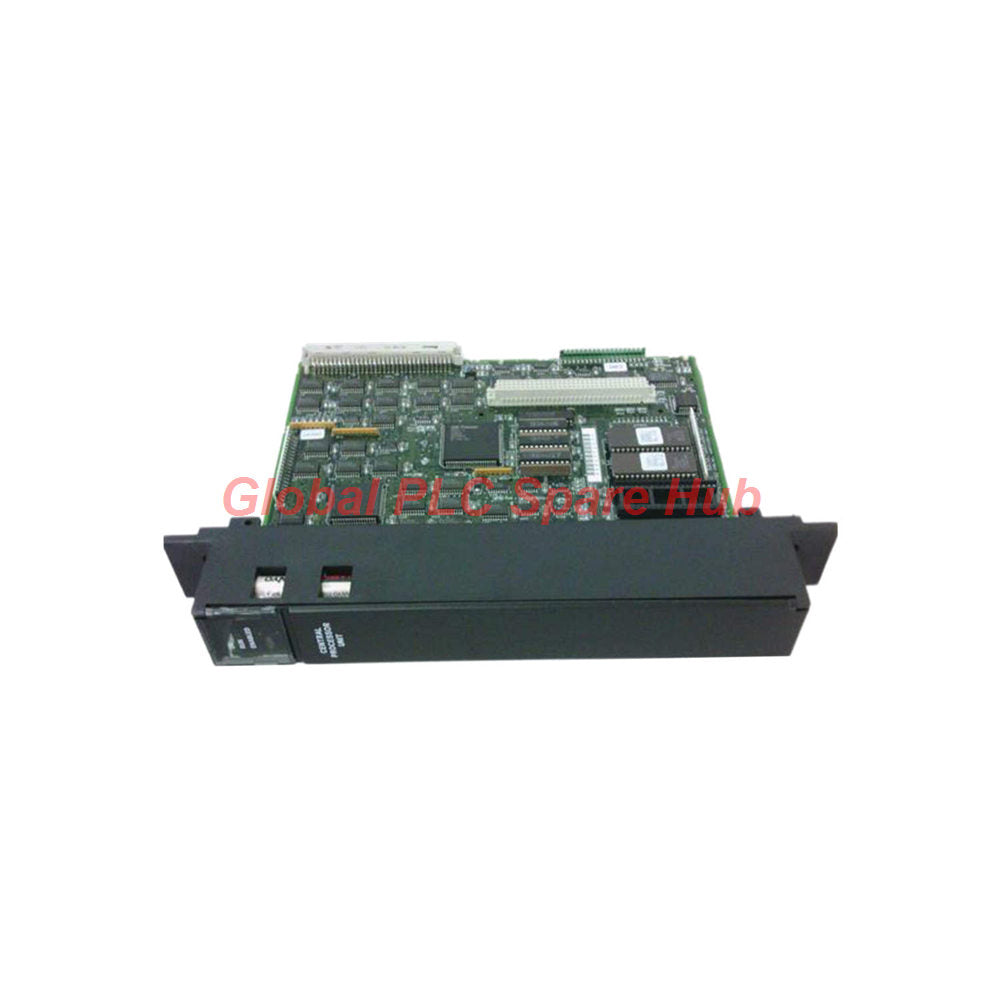

El GE Fanuc IC697CPU731 es una unidad central de procesamiento (CPU) de PLC de alto rendimiento y una sola ranura diseñada para la robusta plataforma de la Serie 90-70. Ejecuta un control complejo de aplicaciones en tiempo real procesando hasta 512 puntos de E/S discretas (cualquier combinación de configuración) junto con hasta 8000 E/S analógicas.

Diseñada para una integración rápida, esta CPU encaja de forma segura en una única ranura del chasis del rack. Cuenta con una estructura de asignación de memoria configurable por el usuario y admite la programación a través de entornos de software basados en DOS o Windows modernos para agilizar la puesta en marcha y los ajustes continuos del sistema.

Especificaciones técnicas

Compatibilidad del sistema e integración de hardware

El GE Fanuc IC697CPU731 se integra directamente con una amplia gama de módulos de rack heredados:

• Placas base de la serie 90-70: Compatible con los sistemas de rack locales y de expansión IC697 estándar
• Módulos coprocesadores: Admite coprocesadores auxiliares IC697 para cálculos matemáticos complejos
• Adaptadores de comunicación: Se interconecta con módulos de interfaz LAN IC697 y unidades de comunicación serie
• E/S discretas y analógicas: Controla directamente todas las entradas digitales, salidas digitales y módulos de proceso analógicos IC697 estándar
• Opciones de red: Se conecta sin problemas a los controladores Genius Bus (GBC) para estructuras de enlace de E/S remotas

Diagnósticos, características clave y control en tiempo de ejecución

• Indicadores LED del panel frontal: Proporciona diagnósticos inmediatos del estado del sistema (Run, I/O Enabled y Module OK).
• Interruptor de llave de 3 posiciones: Ofrece anulación operativa física (Run con salidas habilitadas, Run con salidas deshabilitadas o Stop/Modo de programa).
• Batería de litio integrada: Conserva la configuración del sistema y los datos del registro del usuario durante los ciclos de apagado completo.
• Indicadores de diagnóstico del backplane: Permite el monitoreo del estado del módulo en tiempo real y la notificación de fallas de hardware dentro del programa del PLC.

Logística global y garantía de calidad

• Condición del módulo: Producto original sellado de fábrica con los materiales de protección internos estándar.
• Garantía de calidad: Protegido por una garantía de reemplazo completa y no prorrateada de 12 meses contra fallas de hardware.
• Plazos de envío: Totalmente verificado, empaquetado y enviado en un plazo de 24 a 48 horas desde la confirmación del pedido.
• Entrega exprés: Tránsito global expedito gestionado a través de redes de primer nivel como DHL, FedEx y UPS.

Revisión de Global PLC Spare HUB

"El GE Fanuc IC697CPU731 representa la cúspide de la fiabilidad del hardware de los años 90 y 2000. Para las plantas de fabricación pesada, estos procesadores son literalmente el cerebro de la operación. Al utilizar un formato de una sola ranura y mantener las operaciones de backplane simples, el IC697CPU731 evita los dolores de cabeza de firmware y ciberseguridad de los controladores modernos nativos de Ethernet. Al reemplazar estas unidades, asegúrese siempre de hacer una copia de seguridad de su programa lógico a través de Logicmaster 90 o Proficy Machine Edition antes de cambiar el procesador."

Preguntas frecuentes (FAQ)

P: ¿Qué paquetes de software de programación son compatibles con esta CPU?

R: El IC697CPU731 se puede programar utilizando el software Logicmaster 90-70 basado en MS-DOS más antiguo, así como entornos basados en Windows como Control 90, VersaPro o el moderno Emerson/GE Proficy Machine Edition (PME).

P: ¿Cuál es la secuencia correcta para reemplazar la batería de respaldo de este procesador?

R: Para evitar la pérdida de su programa cargado, la batería de litio de reemplazo debe conectarse a uno de los puertos de batería activos antes de desconectar la batería agotada. Lo ideal es que la alimentación del rack del PLC permanezca encendida durante este proceso si los protocolos de seguridad del sitio permiten el intercambio en caliente.

P: ¿Por qué parpadea la luz "OK" de mi IC697CPU731 después de la instalación?

R: Un LED "OK" parpadeante suele indicar una falla en la autocomprobación del hardware, una falta de coincidencia en la configuración o que la CPU no detecta un programa válido en sus registros de memoria. Conecte su herramienta de programación y vea la tabla de fallas del PLC para obtener códigos de error específicos.

P: ¿Puedo reemplazar una CPU de gama alta como la IC697CPU772 con esta IC697CPU731?

R: Sí, pero con estrictas limitaciones. El IC697CPU731 está limitado a 512 puntos de E/S discretas y tiene menos memoria que los modelos de gama alta. Debe verificar que el recuento de E/S y el tamaño del programa de su aplicación actual no excedan los límites específicos del hardware del IC697CPU731.

P: ¿Cómo elijo entre las configuraciones estándar de RAM y EEPROM para este módulo?

R: Las operaciones estándar utilizan RAM volátil respaldada por la batería interna. Para aplicaciones críticas en las que el PLC puede permanecer apagado durante largos períodos sin mantenimiento de la batería, recomendamos encarecidamente comprar e instalar un submódulo EEPROM no volátil opcional para almacenar permanentemente su lógica.
