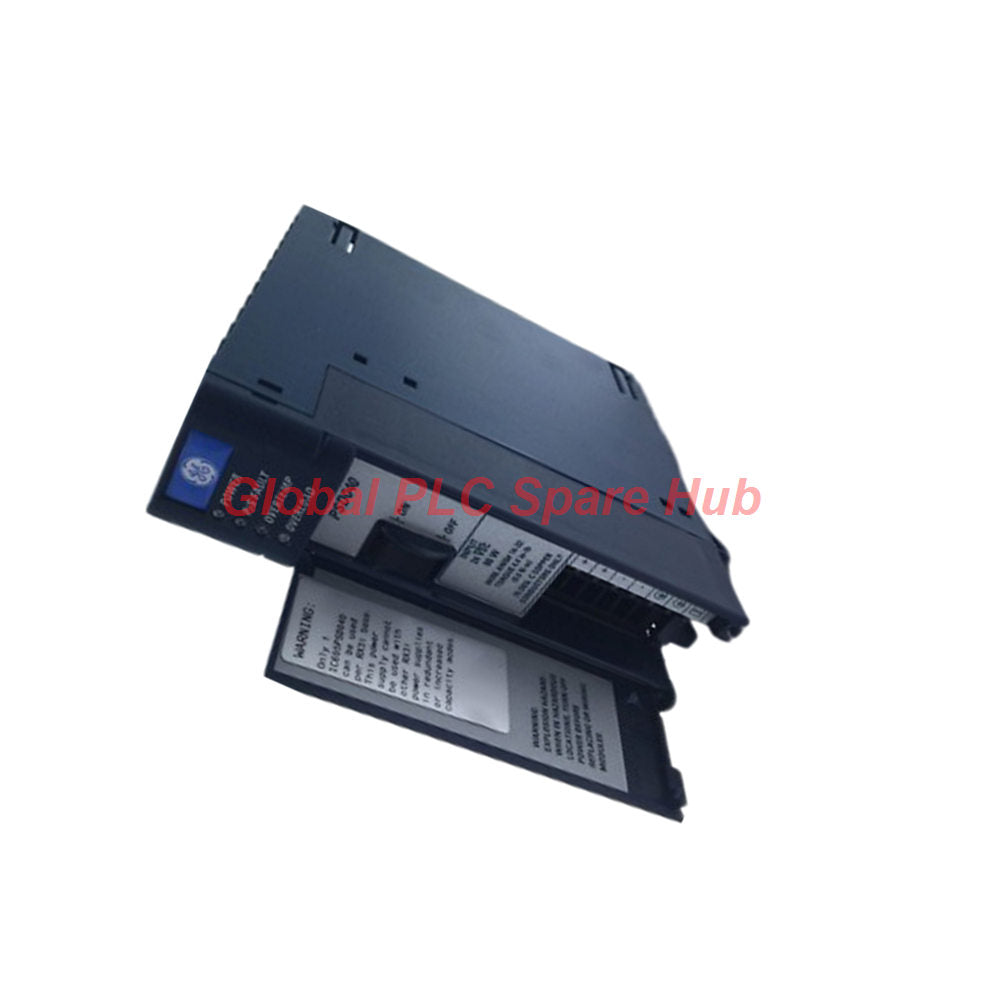

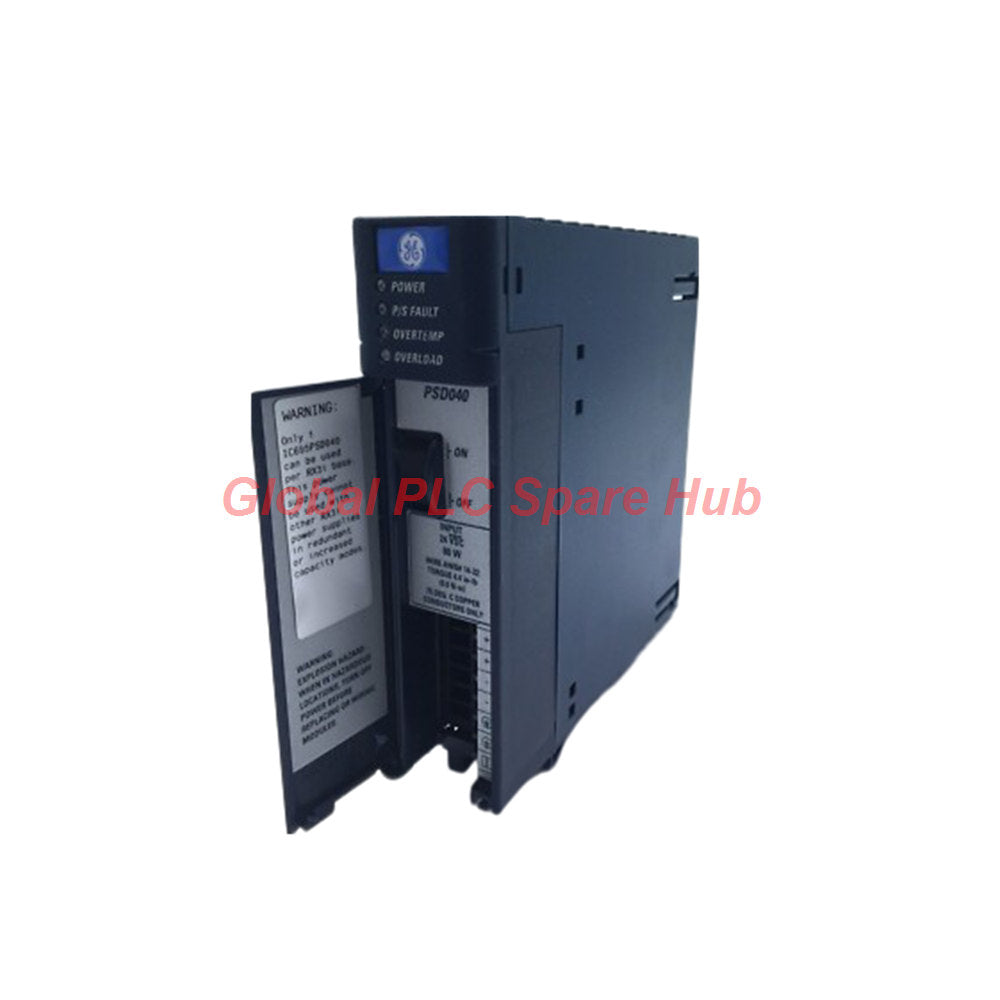

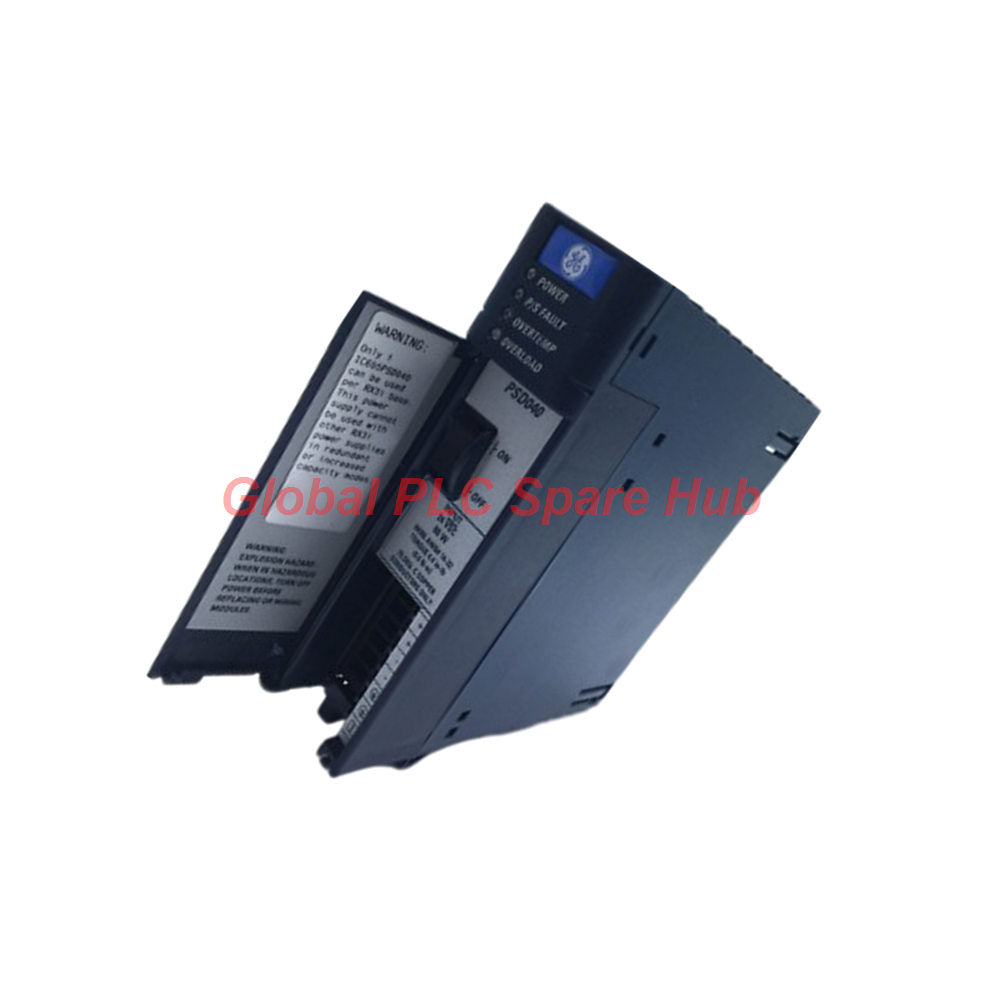

Fuente de alimentación IC695PSD040 PACSystems RX3i de GE Fanuc - Unidad de 40 W

Descripción general del producto

El módulo de fuente de alimentación IC695PSD040 ofrece una distribución de energía estable y regulada en todo el ecosistema de backplane PACSystems RX3i. Diseñado originalmente por GE Intelligent Platforms y compatible con los marcos de automatización de Emerson, esta unidad montada en rack convierte las fuentes de alimentación de CC entrantes en rieles lógicos internos precisos. Diseñado para una implementación dedicada en la ranura 0, el IC695PSD040 garantiza una estabilidad de voltaje óptima para procesadores de automatización complejos y configuraciones de E/S de alta densidad. Los equipos de ingeniería dependen de su seguimiento de diagnóstico integrado y su regulación térmica confiable para evitar paradas inesperadas del controlador en procesos de fabricación críticos.

Especificaciones técnicas

• Marca: GE Fanuc / GE Intelligent Platforms
• Serie: PACSystems RX3i
• Número de parte: IC695PSD040
• Tipo de producto: Módulo de fuente de alimentación de CC de 40 W
• Rango de inicio de voltaje de entrada: 18 a 30 VCC
• Rango de funcionamiento del voltaje de entrada: 12 a 30 VCC
• Potencia de entrada máxima: 60 vatios a plena carga
• Potencia de salida total: 40 vatios máximo
• Voltaje nominal nominal: 24 VCC
• Rieles de salida de CC: 5.1 VCC (0 a 6 amperios, 30 W máx.), 3.3 VCC (0 a 9 amperios, 30 W máx.) y 24 VCC auxiliar
• Límite de corriente de entrada: 4 amperios por 100 milisegundos máximo
• Tiempo de resistencia a fallos: 10 ms durante breves caídas de energía de entrada
• Asignación de ranura: Ranura 0 dedicada en backplanes universales RX3i
• Temperatura de funcionamiento: 0 a 60 grados Celsius
• Temperatura de almacenamiento: -40 a 85 grados Celsius

Guía de instalación e integración

• Ubicación del backplane: Monte el IC695PSD040 estrictamente en la ranura 0 del backplane universal RX3i según lo exigen las reglas de arquitectura del sistema.
• Terminaciones de cableado: Conecte las líneas de CC entrantes utilizando cables de grado industrial de 14 AWG a 18 AWG, sujetos firmemente a los terminales frontales.
• Restricciones de redundancia: Tenga en cuenta que esta unidad no admite redundancia de fuente de alimentación ni emparejamiento de capacidad aumentada; planifique el consumo de corriente de su rack en consecuencia.
• Conexión en cadena: Se pueden conectar hasta dos unidades IC695PSD040 en una configuración de conexión en cadena, aunque esta configuración no acumula ni aumenta la potencia de salida agregada.

Facilidad de puesta en marcha y mantenimiento

• Indicadores de diagnóstico: Supervise el estado del sistema al instante a través de la matriz de LED integrada que cubre el estado de alimentación, fallo de P/S, sobretemperatura y condiciones de sobrecarga.
• Control manual: Utilice el interruptor de encendido/apagado físico montado en la parte frontal para aislar de forma segura la energía del rack durante las ventanas de mantenimiento rutinario.
• Informes de fallos: Los enlaces de comunicación de la CPU integrados transmiten las señales de pérdida de energía y fallos directamente al software de programación para una resolución de problemas rápida.

Compatibilidad y certificaciones

• Alineación del controlador: Totalmente optimizado para unidades centrales de procesamiento y componentes de rack PACSystems RX3i.
• Soporte de dispositivos de campo: La salida auxiliar de 24 VCC suministra energía limpia directamente a los circuitos de salida de relé externos y a los dispositivos de bucle de campo.
• Estándares industriales: Fabricado para cumplir con rigurosas especificaciones de seguridad eléctrica y resistencia ambiental.

Lista de embalaje y términos de garantía

• Lista de embalaje: Una (1) unidad de fuente de alimentación IC695PSD040, carcasa industrial protectora y documentación de cumplimiento de hardware.
• Términos de garantía: Protegida por una garantía integral de 12 meses que cubre defectos de material y rendimiento funcional desde la fecha de la factura.

Envío y logística

• Socios de mensajería: Entrega global express a través de las redes logísticas de FedEx, UPS y DHL.
• Plazo de cumplimiento: Los pedidos se prueban rigurosamente, se empaquetan de forma segura y se envían en un plazo de 24 a 48 horas para eliminar el tiempo de inactividad del proyecto.

Escenarios de aplicación típicos

• Líneas de montaje automotrices: Suministro de energía lógica limpia e ininterrumpida a controladores modulares de alta velocidad que gestionan celdas de soldadura robóticas.
• Instalaciones de tratamiento de agua: Alimentación de racks de monitoreo continuo y unidades de telemetría remotas expuestas a condiciones ambientales variables.
• Sistemas de gestión de energía: Suministro de energía a tarjetas de E/S discretas y analógicas de alta densidad dentro de gabinetes de automatización de subestaciones eléctricas.

Experiencia de campo y conocimientos de Global PLC Spare HUB

Al diseñar racks de control densos utilizando el IC695PSD040, los ingenieros de campo deben calcular cuidadosamente el consumo total de corriente del backplane. Debido a que esta unidad está restringida a la ranura 0 y carece de modos de redundancia paralela, exceder el umbral de 40 W activará las protecciones de sobrecarga. Nuestro equipo de ingeniería recomienda mantener el consumo total de corriente del módulo al menos un 15 % por debajo de los umbrales máximos nominales y separar las cargas pesadas de relés en fuentes de alimentación auxiliares para mantener la estabilidad del sistema a largo plazo.

Preguntas frecuentes

¿Qué sucede si la demanda total de energía del backplane excede los 40 vatios en un IC695PSD040?

Exceder la capacidad de 40 W activará el circuito de protección de sobrecarga interno, activando el indicador LED de sobrecarga y potencialmente apagando la lógica del rack. Debe distribuir las tarjetas de E/S pesadas en un backplane adicional separado.

¿Se pueden conectar en paralelo dos unidades IC695PSD040 para duplicar la potencia de salida?

No, si bien se pueden conectar en cadena hasta dos módulos para diseños de cableado específicos, no se pueden conectar en paralelo para aumentar la potencia de salida total o lograr redundancia.

¿Cuál es el propósito de la función de tiempo de resistencia a fallos de 10 ms?

El tiempo de resistencia a fallos permite que el módulo mantenga rieles de voltaje de salida estables hasta por 10 milisegundos durante caídas momentáneas de voltaje de entrada o interrupciones breves del suministro.

¿Cómo detecta la CPU las fallas internas de la fuente de alimentación?

El módulo cuenta con indicadores de diagnóstico cableados directamente a la CPU del sistema, lo que permite que los entornos de software detecten fallas de P/S o sobrecargas térmicas al instante.

¿Qué calibre de cable se debe usar para los terminales de entrada de energía?

El cableado de campo debe utilizar conductores de cobre de entre 14 AWG y 18 AWG para garantizar un asiento seguro de los terminales y evitar caídas de voltaje excesivas bajo carga.
