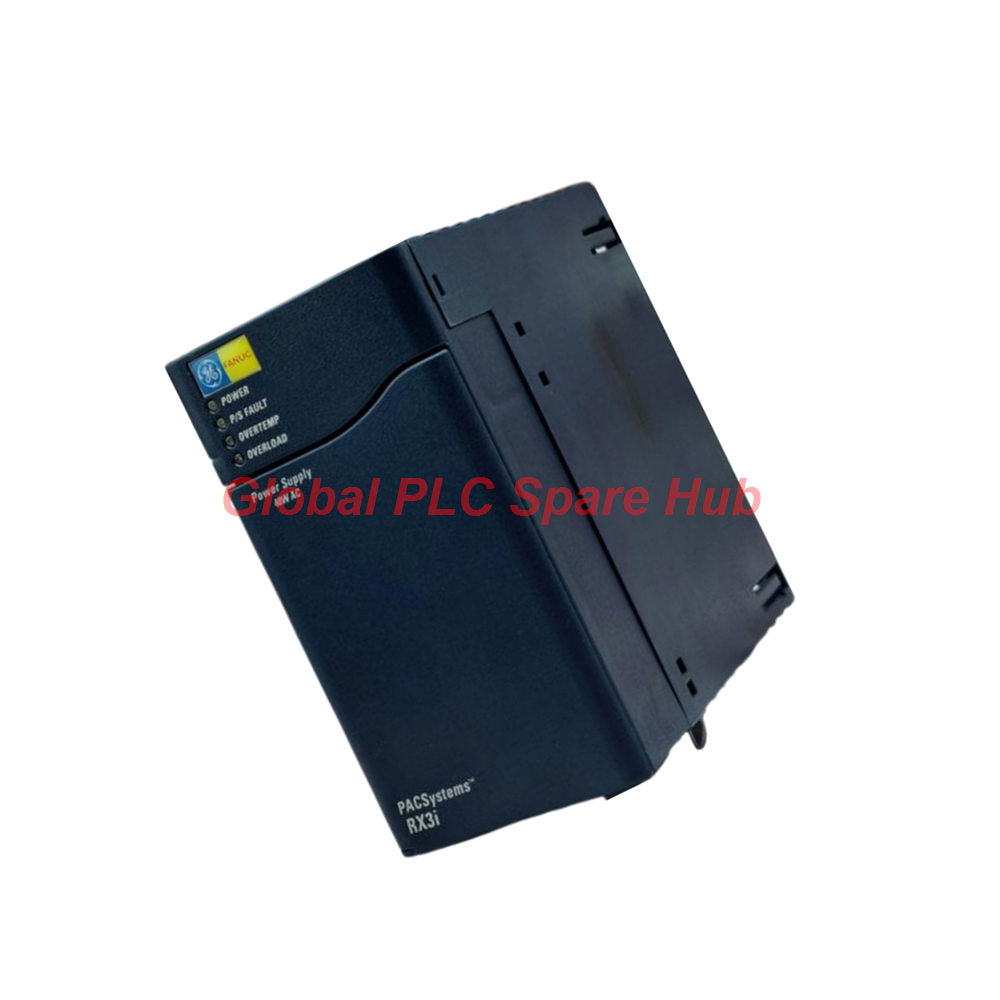

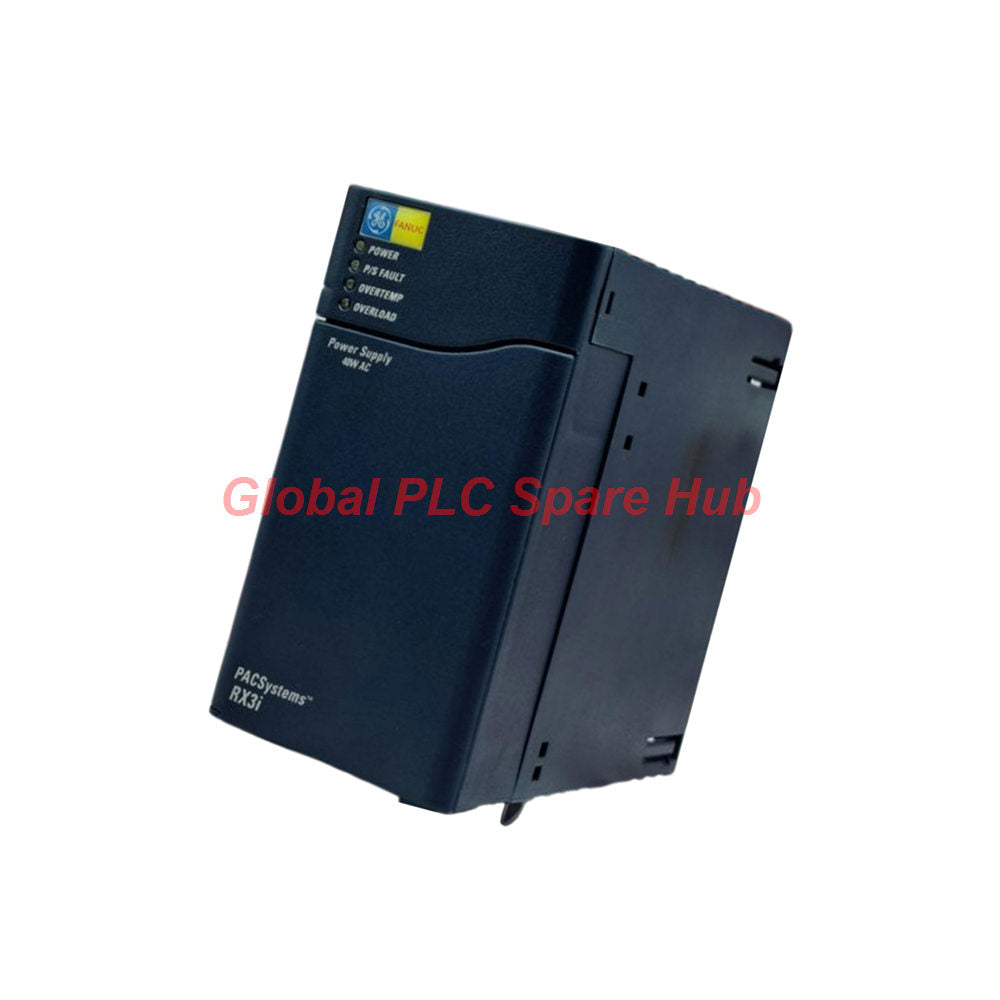

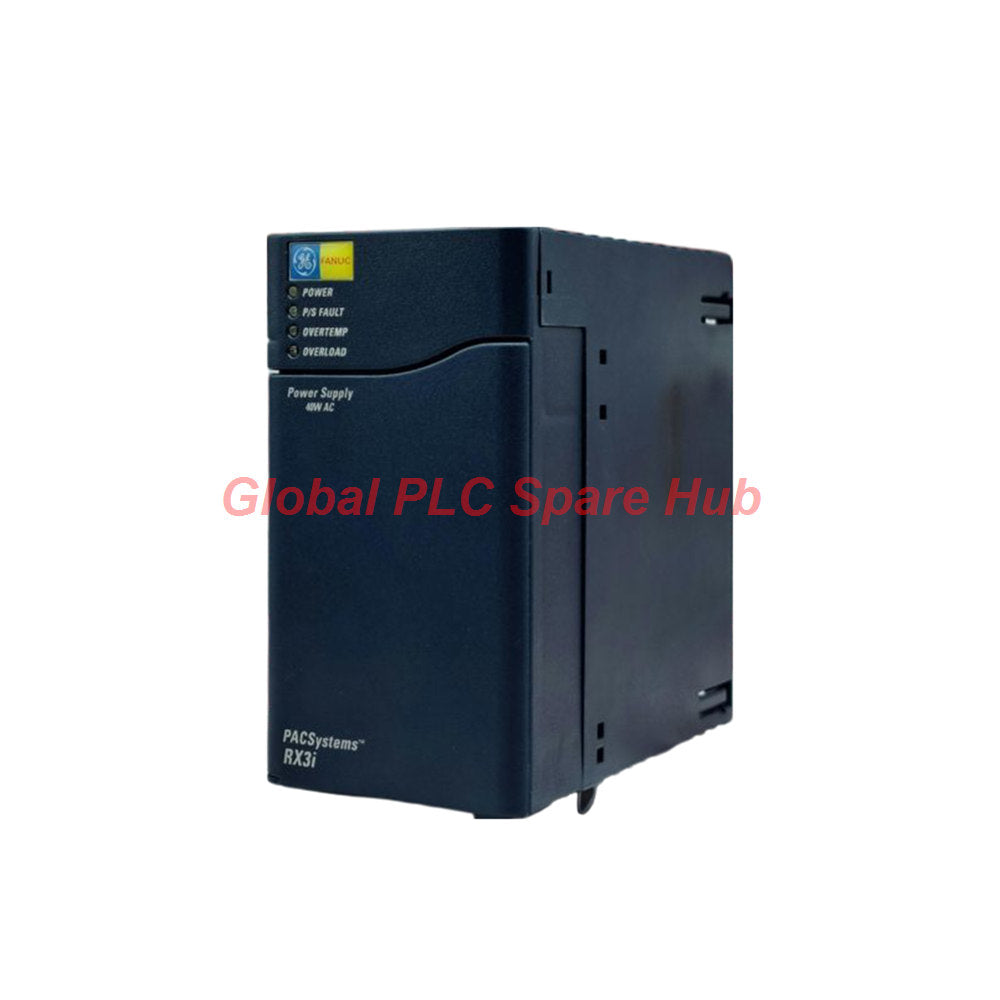

Módulo de fuente de alimentación de 40 W IC695PSA040 GE Fanuc Emerson RX3i PACSystems
Manufacturer: GE Fanuc
Product No.: IC695PSA040
Condition： En stock
Product Type: Módulo de Fuente de Alimentación
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
La IC695PSA040 es un módulo de fuente de alimentación base multipropósito de 40 vatios dentro de la Serie PACSystems RX3i de Emerson / GE Fanuc. Operando a partir de entradas de línea de CA o CC universales, convierte el voltaje de suministro entrante en salidas de energía de CC reguladas requeridas por los módulos de la placa base local. La unidad entrega +5,1 VCC y +3,3 VCC para alimentar los circuitos lógicos de la placa base, junto con una alimentación de relé de +24 VCC para energizar las salidas de campo externas. Diseñada para una alta disponibilidad operativa, cuenta con un robusto interruptor de control ON/OFF en el panel frontal y LED de diagnóstico.
Especificaciones técnicas y de salida
| Marca y fabricante | GE Intelligent Platforms / Emerson Automation |
| Modelo y número de catálogo | IC695PSA040 (Serie PACSystems RX3i) |
| Tipo de módulo | Fuente de alimentación multipropósito de base universal |
| Capacidad de salida nominal | 40 vatios de potencia de salida continua total |
| Envolvente de entrada de CA | 85 a 264 VCA (120/240 VCA nominal); 47 a 63 Hz |
| Envolvente de entrada de CC | 100 a 300 VCC (125 VCC nominal) |
| Requisito de potencia de entrada máxima | 70 vatios a carga máxima; 4 A de corriente de irrupción máxima durante 250 ms como máximo |
| Bus de salida de +5,1 VCC | Regulación de 5,0 a 5,2 VCC; 0 a 6,0 Amperios continuos |
| Bus de salida de +3,3 VCC | Regulación de 3,1 a 3,5 VCC; 0 a 9,0 Amperios continuos |
| Bus de salida de relé de +24 VCC | Regulación de 19,2 a 28,8 VCC; 0 a 1,6 Amperios continuos |
| Clasificación de aislamiento dieléctrico | Aislamiento continuo de 250 VCA; prueba de resistencia de 1500 VCA durante 1 minuto |
Restricciones del sistema y características mecánicas
| Compatibilidad con la placa base | Placa base universal RX3i (solo serie de chasis IC695) |
| Límite de instalación del chasis | Máximo cuatro (4) módulos de fuente de alimentación por ensamblaje de rack IC695 |
| Soporte de paralelización / redundancia | No admite el reparto de carga ni la redundancia tolerante a fallos en el mismo rack |
| Densidad de conexión de terminales | Admite hasta 6 amperios de corriente máxima por punto de terminal de cableado |
| Indicadores LED de diagnóstico | LED de estado de alimentación, fallo de P/S, sobretemperatura y sobrecarga |
| Controles de acceso frontal | La puerta abisagrada cubre el interruptor principal ON/OFF con lengüeta de bloqueo protectora |
Aplicaciones objetivo y diagnóstico de hardware
La IC695PSA040 se utiliza en racks de procesamiento central en centrales eléctricas, sistemas de tratamiento de agua e instalaciones de fabricación continua. Los técnicos de mantenimiento utilizan sus cuatro LED de diagnóstico del panel frontal para aislar rápidamente las fallas de energía. Un LED de fallo de P/S o de sobretemperatura activo indica saturación térmica o degradación de componentes internos. Un LED de sobrecarga activo alerta a los operadores de que las tarjetas de E/S conectadas superan la envolvente de salida total de 40 W, lo que indica la necesidad de redistribuir los módulos en chasis de expansión.
Conocimiento de Global PLC Spare HUB
Durante las renovaciones de sistemas en racks de plantas antiguas, los ingenieros de campo ocasionalmente intentan instalar la IC695PSA040 junto con otro módulo de alimentación en la misma base universal para aumentar la potencia total. Debido a que esta unidad estándar de 40W carece de diodos de reparto de carga, colocar dos en paralelo crea fallos de corriente inversa. Para ampliar la capacidad del sistema sin disparar la protección interna, los ingenieros deben reubicar las tarjetas analógicas o de movimiento de alto consumo en racks de expansión alimentados por sus propias fuentes dedicadas.
Comparación de selección de modelo y recomendaciones técnicas
Evalúe los requisitos de energía dentro de la plataforma PACSystems RX3i Series antes de realizar el pedido:
- Unidad estándar de 40W: La IC695PSA040 proporciona 40 vatios de potencia base no redundante para racks de CPU de densidad estándar y E/S discretas.
- Opciones de alta capacidad / redundantes: Para racks analógicos pesados o aplicaciones críticas que requieren respaldo de suministro redundante, se deben especificar variantes de alta capacidad o de reparto de carga en su lugar.
Consejo de selección: Siempre calcule el consumo total de corriente de la placa base (+3,3V, +5,1V y relé de +24V) para todas las tarjetas planificadas utilizando un software de diseño de máquinas. Si el consumo calculado supera los 40 vatios, migre E/S adicionales a chasis de expansión en lugar de exceder la clasificación de carga de la fuente base principal.
Garantía, envío y garantías de embalaje
- Estado del producto: 100% nuevo y original en embalaje sellado de fábrica
- Términos de la garantía: Cubierto por una garantía de fábrica completa de 12 meses
- Velocidad de procesamiento de pedidos: Se envía dentro de las 24 a 48 horas posteriores a la confirmación del pedido
- Transportistas de logística exprés: Entrega exprés mundial a través de FedEx, UPS y DHL
Preguntas frecuentes (FAQ)
P: ¿El interruptor ON/OFF del panel frontal aísla el voltaje de línea de la red de CA/CC entrante?
R: No, el interruptor de palanca solo desactiva las salidas de CC internas; el potencial de línea peligroso permanece presente en los terminales de cableado de entrada.
P: ¿Esta unidad puede funcionar con bancos de baterías de estación de 125 VCC sin ajustes de puente de hardware?
R: Sí, su interfaz frontal universal acepta automáticamente de 100 a 300 VCC o de 85 a 264 VCA sin configuración manual de rango.
P: ¿Qué sucede si los módulos de la placa base conectados demandan más de 6 amperios en el riel de +5,1 VCC?
R: El LED de sobrecarga se ilumina y la protección interna contra sobrecorriente apaga las salidas de CC para evitar daños permanentes en el módulo.
P: ¿Esta fuente de alimentación es compatible con las placas base de expansión más antiguas de la Serie 90-30?
R: No, se monta exclusivamente en placas base universales RX3i (serie IC695) y no se puede instalar en racks IC693 heredados.
P: ¿Cómo pueden los técnicos verificar si se ha producido un apagado térmico en un gabinete sin ventilación?
R: Inspeccione la placa frontal; un LED de sobretemperatura iluminado confirma el disparo térmico, lo que requiere enfriamiento del gabinete antes de reiniciar el interruptor de encendido.
