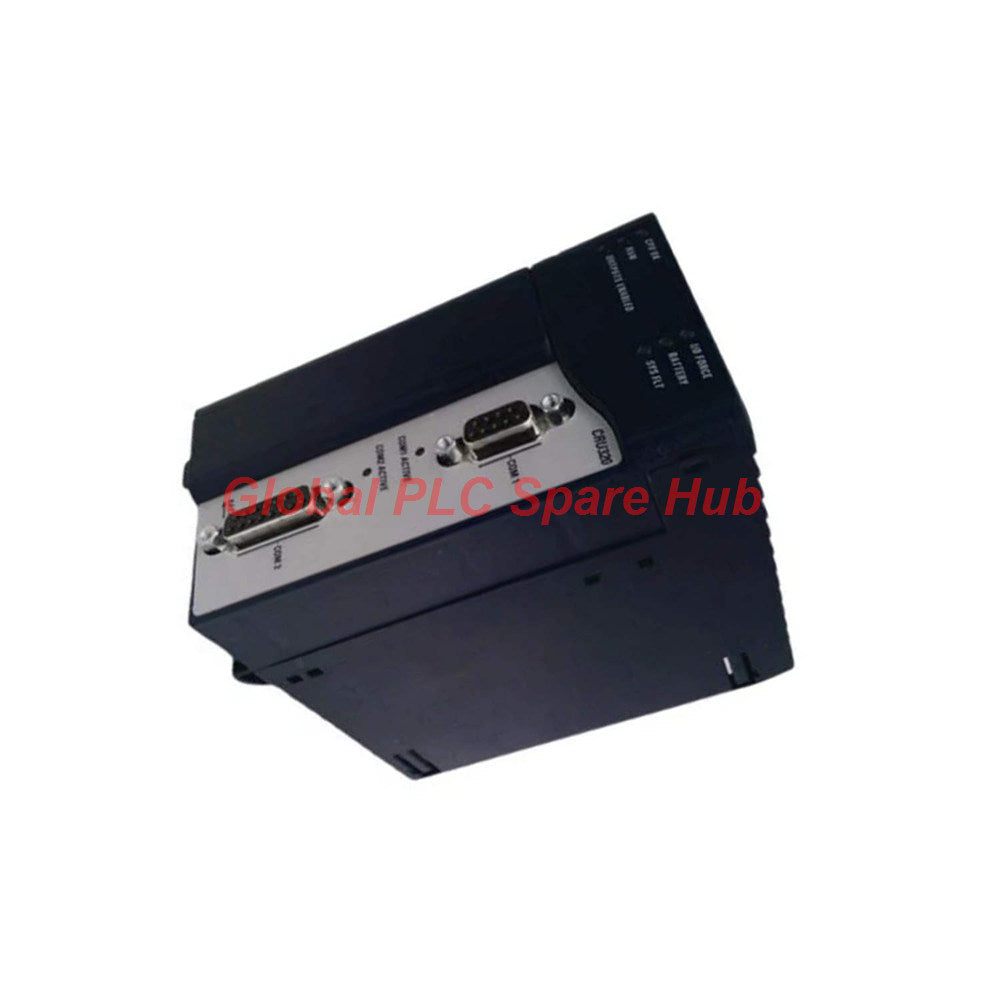

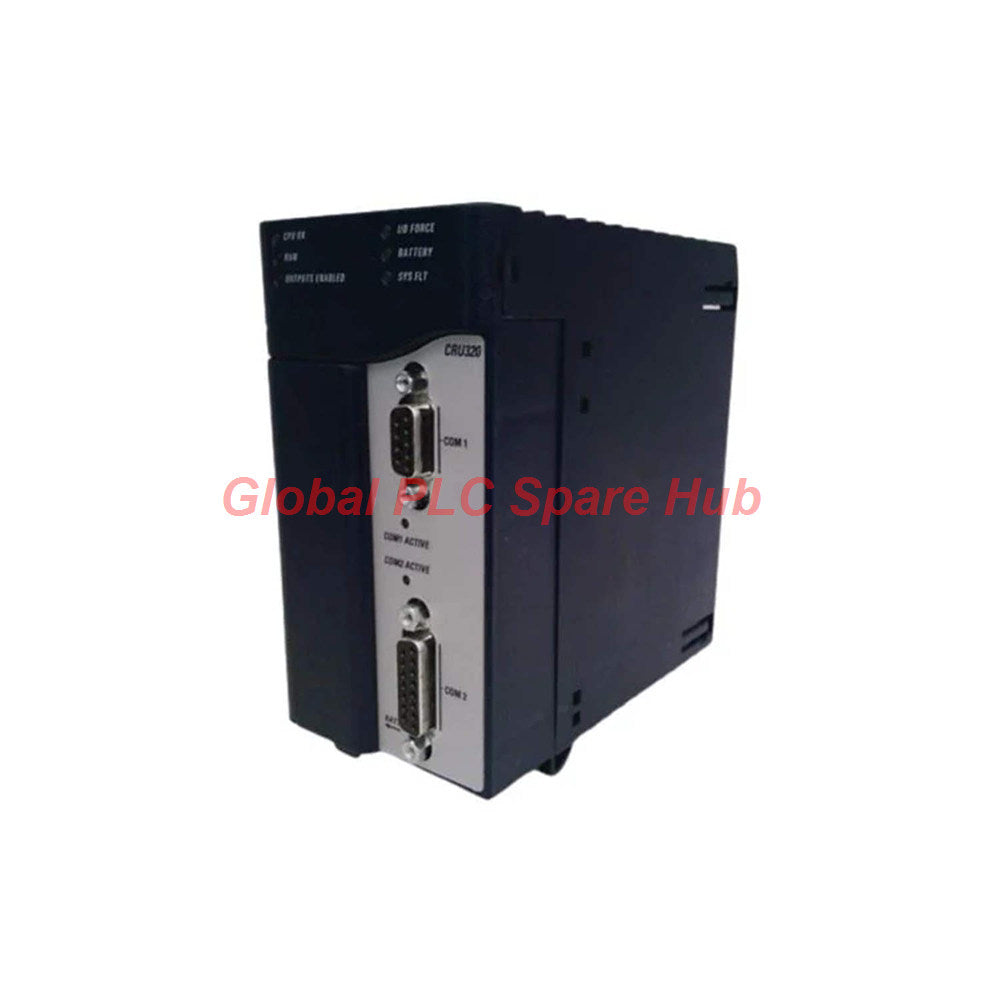

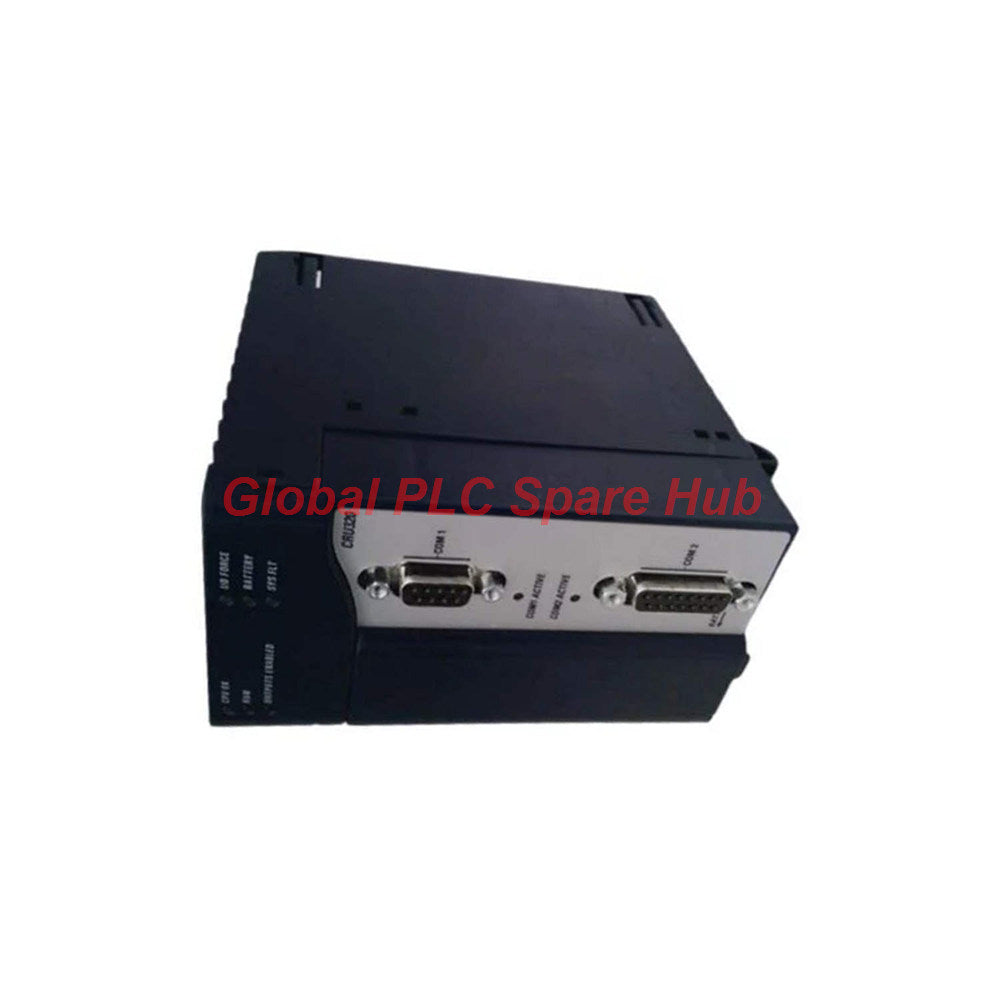

Procesador de redundancia PACSystems RX3i IC695CRU320 de Emerson

Descripción general del producto

El GE Fanuc / Emerson Automation IC695CRU320 es un procesador de redundancia PACSystems RX3i avanzado, diseñado para entornos de control industrial de misión crítica. Perteneciente a la reconocida serie RX3i PacSystem, este módulo de CPU sirve como la inteligencia central en arquitecturas de automatización de alta disponibilidad y reserva en caliente. Minimiza el tiempo de inactividad del sistema al garantizar una transferencia de control sin problemas entre los bastidores del controlador primario y secundario. Alimentada por un microprocesador Celeron M que opera a 1.0 GHz, la unidad ofrece una ejecución determinística de alta velocidad. Admite una amplia memoria de usuario, sólidas capacidades de diagnóstico y una comunicación de placa posterior eficiente a través de una ranura PCI dedicada, lo que lo convierte en una solución óptima para aplicaciones de automatización industrial a gran escala.

Especificaciones técnicas

Clasificación funcional MECE

• Arquitectura de procesamiento central
  • Construido con un procesador Celeron M que funciona a una velocidad de reloj de 1.0 Gigahertz.
  • Cuenta con 64 Megabytes de RAM con respaldo de batería y 64 Megabytes de memoria de usuario flash no volátil.
  • Admite hasta 512 bloques de programa configurables con un tamaño máximo de bloque de 128 kilobytes.
• Redundancia y rendimiento de conmutación
  • Opera en configuraciones de reserva en caliente primaria y secundaria para maximizar la disponibilidad del sistema.
  • Logra un tiempo de conmutación que va desde un mínimo de 3.133 ms hasta un máximo de 1 ciclo de lógica.
  • Admite hasta dos enlaces de sincronización IC695RMX128/228 para un espejo de datos de alta velocidad de hasta 2 Megabytes.
• Comunicación y conectividad
  • Equipado con 2 puertos de comunicación serie que admiten los estándares RS232 y RS485.
  • Se integra con módulos de comunicación Ethernet basados en rack para redes en toda la planta.
  • Utiliza una arquitectura de placa posterior PCI versión 2.2 o superior para un intercambio rápido de datos.
• Cumplimiento ambiental y físico
  • Opera de forma fiable dentro de un rango de temperatura ambiente de 0 a 60 grados Celsius.
  • Requiere entradas de energía de 1 Amperio a 3.3 Voltios DC y 1.2 Amperios a 5 Voltios DC.
  • Ocupa dos (2) ranuras en la placa posterior del RX3i PacSystem.

Pautas de instalación y compatibilidad

• Integración de la placa posterior
  • Monte el módulo IC695CRU320 directamente en la ranura PCI designada en la placa posterior del RX3i PacSystem.
  • Asegúrese de que las fuentes de alimentación entreguen voltajes estables que coincidan con las especificaciones de consumo exactas.
• Soporte heredado
  • El IC695CRU320 admite módulos de E/S Series 90-30 heredados para facilitar una migración de sistema gradual y sin problemas.
• Entorno de programación
  • Configure y programe el controlador utilizando lenguajes de lógica de escalera, texto estructurado (C) y diagrama de bloques de funciones.

Puesta en marcha, mantenimiento y diagnóstico

• Capacidades de diagnóstico
  • El IC695CRU320 supervisa continuamente el estado del rack y señala anomalías internas para activar conmutaciones por error automatizadas.
• Mantenimiento y baterías
  • Utiliza la batería inteligente de litio IC695ACC302 o el módulo de batería auxiliar IC693ACC302 Series 90-30 para la retención de RAM.
  • La memoria flash proporciona una clasificación de resistencia de al menos 100,000 ciclos de escritura/borrado.

Perspectiva de Global PLC Spare HUB

Revisión de Global PLC Spare HUB: La implementación de redundancia en espera en caliente con el IC695CRU320 elimina los puntos únicos de falla en las industrias de procesos continuos. Los ingenieros deben verificar que los módulos de enlace de redundancia de fibra óptica coincidan con la revisión del firmware de la CPU primaria para evitar el retraso de sincronización durante los ciclos de ejecución de alta carga.

Envío, garantía y cumplimiento

• Logística de envío
  • Entrega global rápida a través de FedEx, UPS y DHL.
  • Los pedidos se envían dentro de 24-48 horas desde la confirmación.
• Términos de la garantía
  • Respaldado por una garantía completa de 12 meses que cubre la integridad operativa.
• Lista de empaque
  • Una unidad del módulo de CPU IC695CRU320.
  • Embalaje industrial de protección estándar y documentación de cumplimiento técnico.

Escenarios de aplicación típicos

• Grandes plantas de fabricación de procesos continuos.
• Estaciones de monitoreo de gasoductos de petróleo y gas.
• Sistemas de control de turbinas de generación de energía.
• Automatización de tratamiento de agua y aguas residuales.

Preguntas frecuentes

• ¿Qué causa un fallo inesperado de conmutación manual en el IC695CRU320?

  Los fallos de conmutación suelen deberse a una desalineación del enlace de fibra óptica, versiones de firmware no coincidentes entre racks redundantes o fallas de hardware no reconocidas en el rack secundario.

• ¿Puede el IC695CRU320 integrarse directamente con las placas posteriores más antiguas de la serie 90-30?

  No, el módulo requiere una placa posterior PCI de RX3i PacSystem, aunque admite módulos de E/S de la serie 90-30 heredados a través de racks de expansión o interfaces de bus compatibles.

• ¿Cómo deben los ingenieros manejar el reemplazo de la batería para el IC695CRU320?

  Reemplace la batería IC695ACC302 mientras el rack esté encendido para mantener el contenido volátil de la RAM, o asegúrese de que el programa se haya guardado previamente en la memoria flash no volátil.

• ¿Cuál es la estrategia de compra recomendada para el inventario de repuestos industriales?

  Adquiera pares coincidentes de procesadores IC695CRU320 junto con cables de redundancia dedicados para garantizar un reemplazo rápido y una sincronización inmediata en espera en caliente en el sitio.
