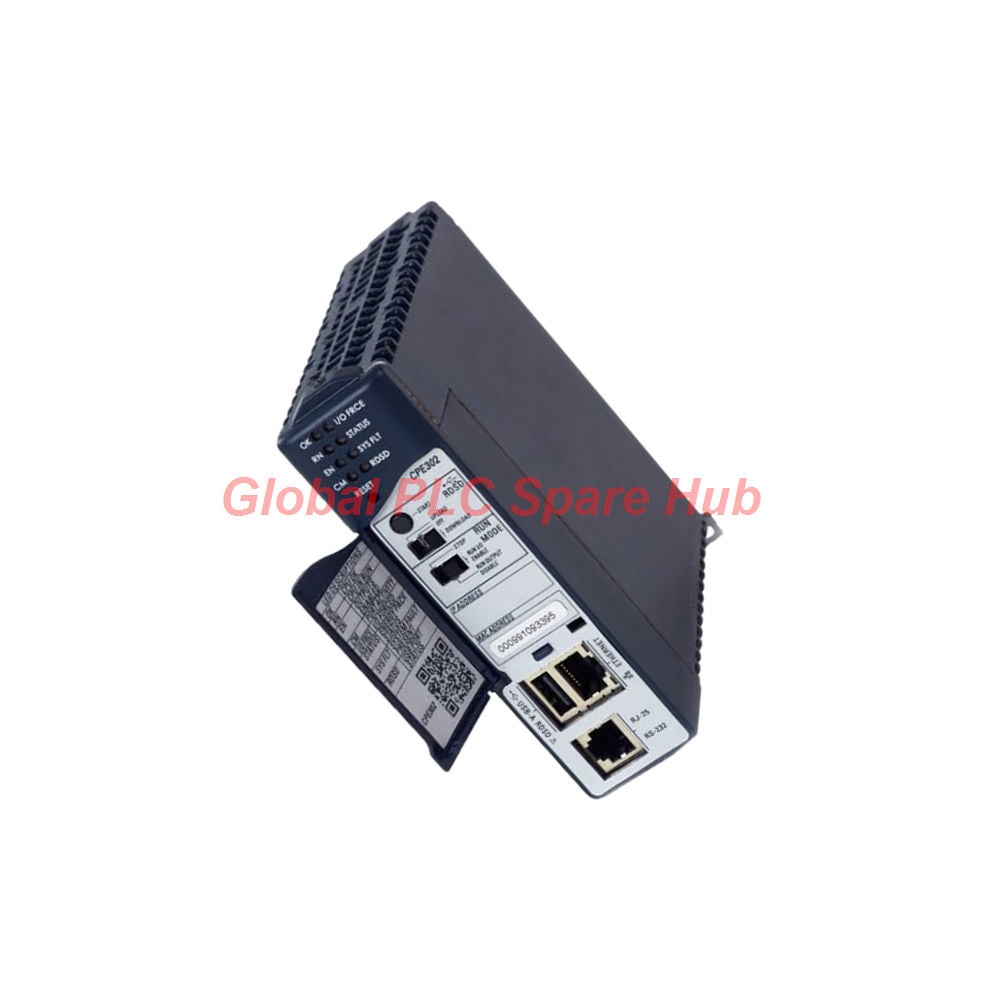

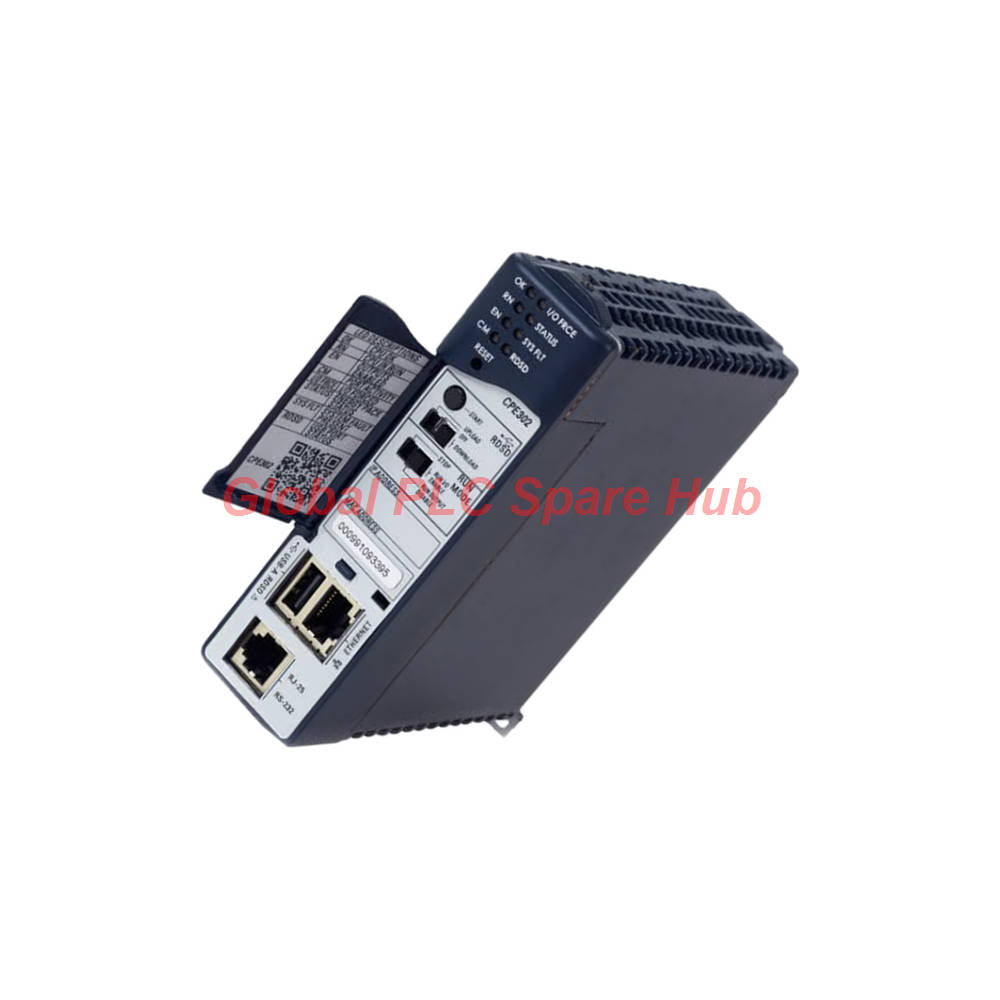

Controlador de automatización programable IC695CPE302 Emerson RX3i 2MB

Arquitectura del sistema y rendimiento de procesamiento

El controlador IC695CPE302 funciona como una unidad central de procesamiento de alto rendimiento dentro de la plataforma modular PACSystems RX3i de GE Fanuc / Emerson. Impulsado por un procesador avanzado de 1.1 GHz y respaldado por 2 MB de memoria de usuario, esta CPU ofrece una ejecución determinista de alta velocidad para tareas complejas de control discreto y analógico en celdas de automatización industrial.

Parámetros técnicos y especificaciones

Integración física y pautas de instalación

• Monte la CPU IC695CPE302 estrictamente en la ranura de CPU principal designada (Ranura 0) de un backplane universal RX3i.
• Asegúrese de que las fuentes de alimentación del backplane entreguen el amperaje adecuado (1A a 3.3/5V CC y 0.5A a 24V CC) para evitar caídas de voltaje durante el arranque del procesador.
• Utilice el puerto USB 2.0 estándar o el puerto Ethernet para descargar proyectos rápidamente, actualizar firmware y monitorear en línea a través del software de programación.
• Mantenga las temperaturas ambiente de funcionamiento entre 0°C y 60°C dentro de los gabinetes de control para proteger la memoria flash interna.

Diagnóstico integrado y monitoreo del estado del sistema

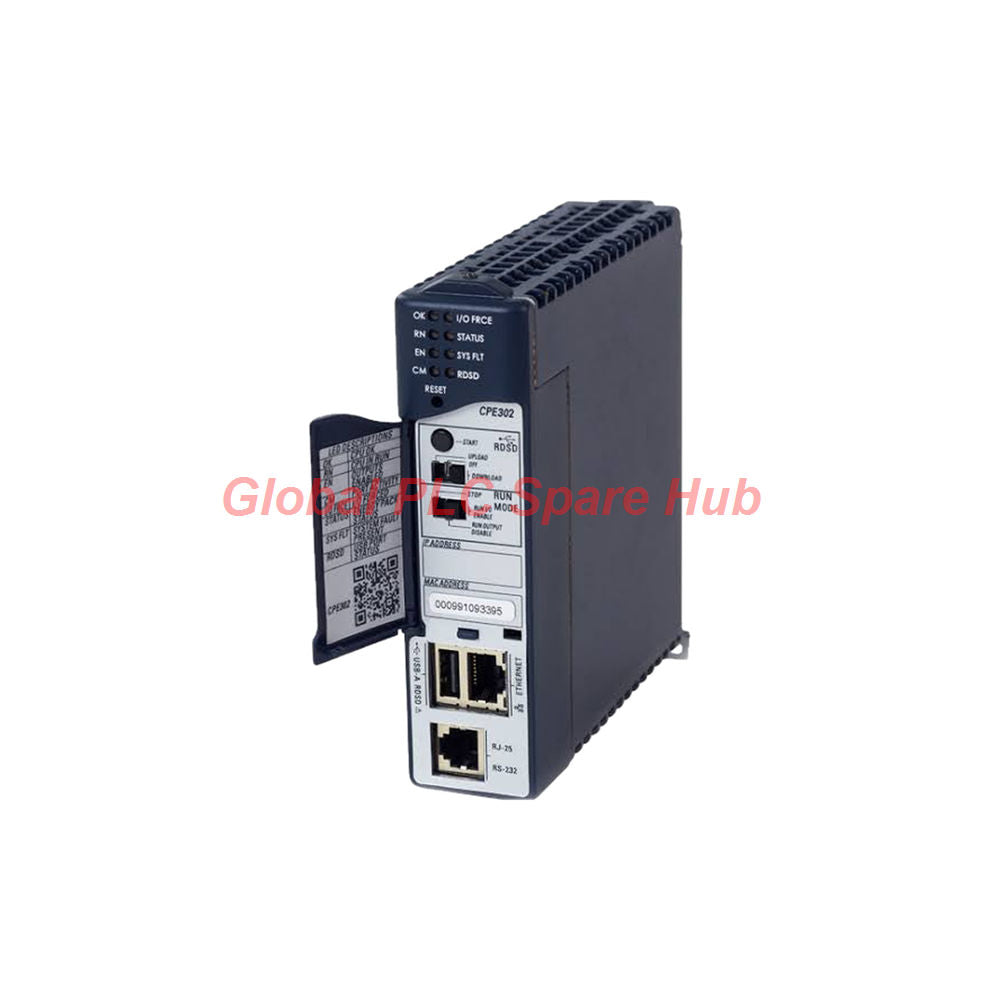

• La matriz de 8 LED de estado del panel frontal proporciona retroalimentación visual en tiempo real sobre el modo de ejecución, el estado de la memoria, el estado de la batería y las fallas de comunicación.
• Los temporizadores de vigilancia internos detectan automáticamente los bloqueos del procesador y ejecutan rutinas de recuperación seguras.
• El registro completo de diagnóstico del software rastrea continuamente los códigos de falla del rack y el estado de los módulos de E/S.

Compatibilidad y escalabilidad de red

• Totalmente compatible con módulos de control de movimiento discretos, analógicos y especiales RX3i heredados y modernos.
• Admite protocolos serie como Modbus RTU y SNP Slave para una integración perfecta con interfaces de operador heredadas y unidades de terceros.
• Se integra en arquitecturas Ethernet de planta más grandes para la recopilación de datos de supervisión y la conectividad HMI.

Logística y términos de garantía

• Respaldado por una garantía de 12 meses confiable que cubre la integridad de los componentes electrónicos y los defectos de fabricación.
• Entrega global expedita gestionada a través de socios de envío de primera categoría, incluidos FedEx, UPS y DHL.
• Procesamiento de pedidos garantizado y envío rápido dentro de las 24-48 horas posteriores a la verificación.

Equipo objetivo y escenarios de aplicación típicos

• Líneas de ensamblaje de fabricación discreta que requieren tiempos de escaneo rápidos y manejo de E/S de alta densidad.
• Estaciones de bombeo de agua y aguas residuales que gestionan telemetría distribuida y enlaces SCADA serie.
• Sistemas especializados de clasificación de manejo de materiales que exigen un control determinista confiable y puertos de comunicación robustos.

Perspectiva y experiencia de campo de Global PLC Spare HUB

Los ingenieros de automatización que actualizan sistemas Series 90-30 más antiguos a la plataforma PACSystems RX3i seleccionan con frecuencia el IC695CPE302 por su excepcional velocidad de procesamiento y soporte universal de backplane. La experiencia de campo indica que mantener una batería de litio interna nueva es fundamental para preservar los datos volátiles de la SRAM durante las ventanas de mantenimiento sin alimentación. Además, los ingenieros deben verificar que las revisiones del firmware del backplane coincidan con los requisitos de la versión de la CPU antes de la puesta en marcha inicial para evitar conflictos de comunicación del bus.

Preguntas frecuentes

P: ¿Qué factor de hardware específico distingue al IC695CPE302 de los procesadores RX3i de nivel superior como el CPE305 o el CPE310?
R: El IC695CPE302 proporciona 2 MB de memoria de usuario y un procesador de 1.1 GHz diseñado para aplicaciones pequeñas y medianas, mientras que los modelos de nivel superior ofrecen matrices de memoria de usuario expandidas y puertos Ethernet duales.

P: ¿Se puede configurar el puerto serie RS-232 para comunicarse directamente con escáneres de código de barras e impresoras de terceros?
R: Sí, el soporte del protocolo de E/S serie permite que la CPU procese cadenas ASCII y marcos de comandos personalizados de los dispositivos periféricos conectados.

P: ¿Qué protocolo de solución de problemas se aplica si el LED de falla de la CPU se ilumina inmediatamente al encender el rack?
R: Conecte su terminal de programación para inspeccionar la tabla de fallas de E/S, verifique que todos los módulos del backplane estén bien asentados y busque desajustes en la configuración de los módulos.

P: ¿Es posible realizar ediciones de programas en línea sin detener la ejecución del bucle de control principal?
R: Sí, el procesador de 1.1 GHz admite cambios de programa en línea para rutinas de lógica de escalera, minimizando el tiempo de inactividad durante ajustes menores del proceso.

P: ¿Qué guía de selección se aplica al elegir entre los puertos Ethernet y USB para la puesta en marcha inicial del programa?
R: Utilice el puerto USB 2.0 para descargas rápidas y directas de proyectos punto a punto en el banco, y configure el puerto Ethernet para una integración permanente en la red de la planta.
