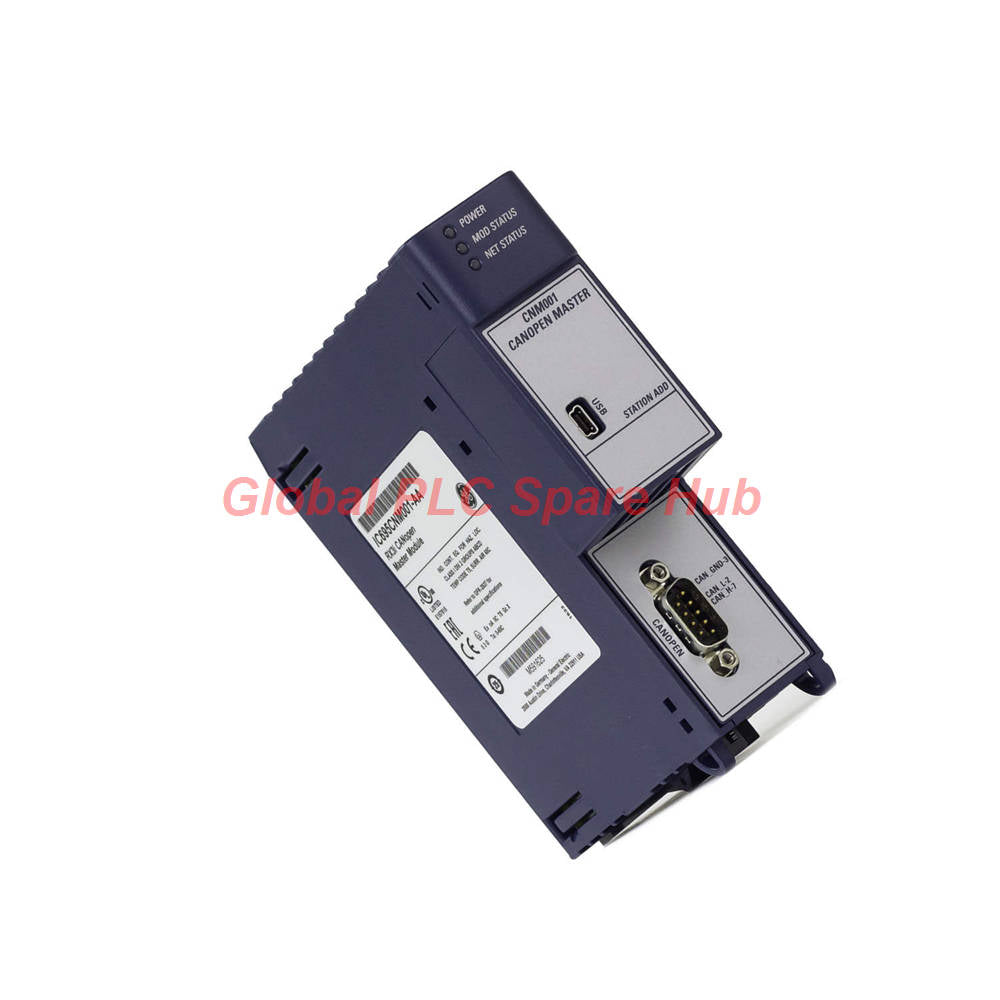

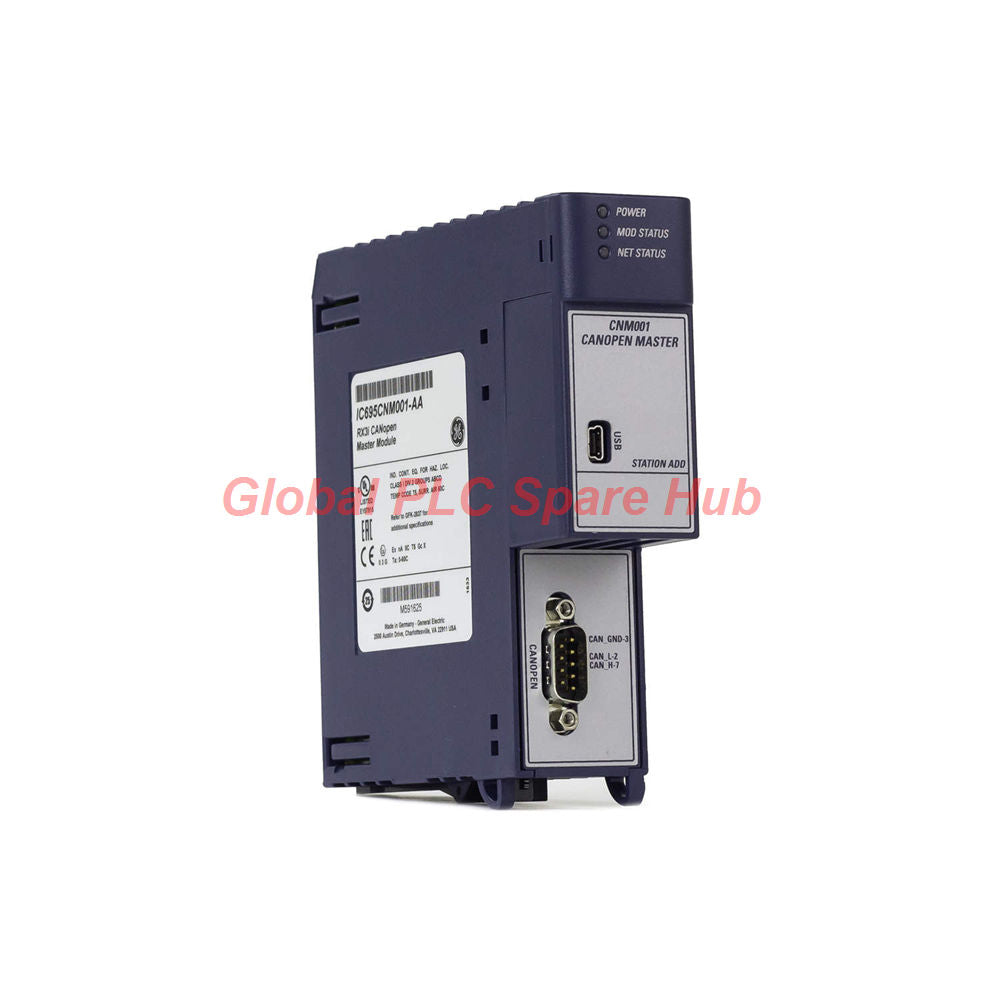

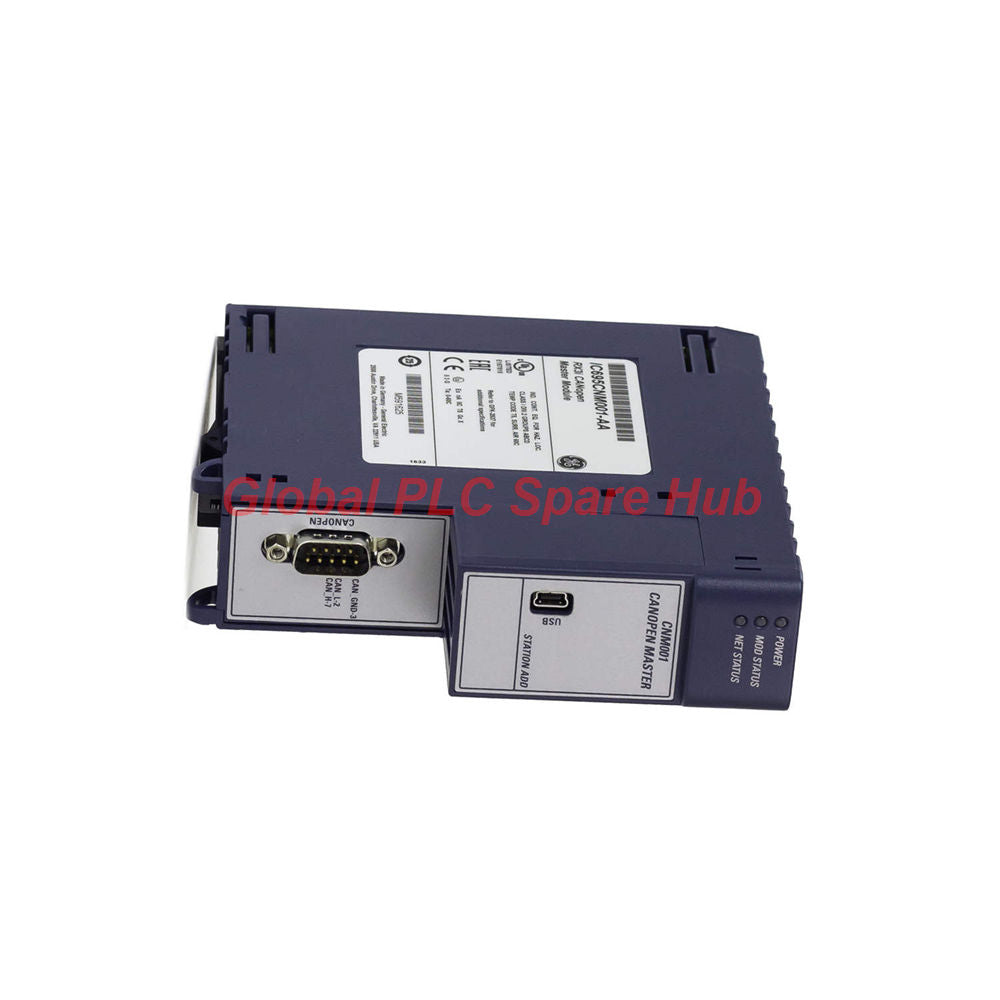

IC695CNM001 GE Fanuc RX3i Módulo Maestro CANopen Puente de Comunicación

Manufacturer: GE Fanuc
Product No.: IC695CNM001
Condition： En stock
Product Type: Módulo Maestro CANopen
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

El IC695CNM001 es una interfaz de comunicación especializada diseñada para la arquitectura GE Fanuc RX3i PacSystems. Como maestro CANopen dedicado, facilita el intercambio fluido de datos entre la CPU RX3i y los dispositivos de bus de campo periféricos. Con soporte para transporte de datos de trama CAN de 11 bits y una velocidad de baudios variable de hasta 1 Mbit/s, este módulo está diseñado para una sincronización de precisión en sistemas complejos de control de movimiento y E/S distribuidas.

Especificaciones técnicas de ingeniería

Modelo: IC695CNM001
Serie: RX3i PacSystems
Interfaz de bus: conector D de 9 pines (macho)
Velocidad de baudios: 10 kbits a 1 Mbits
Capacidad de E/S: control maestro para hasta 5 nodos esclavos
Soporte de PDO: 15 PDO de transmisión / 30 PDO de recepción
Requisitos de energía: corriente de backplane de 800 mA a 3,3 VCC
Configuración: interfaz USB Mini Tipo B para el software SYCON.NET
Intercambiable en caliente: compatible con backplanes universales
Requisito de firmware: firmware de CPU RX3i v7.70 o superior

La perspectiva de Global PLC Spare HUB

El IC695CNM001 es nuestra principal recomendación para unir los controladores RX3i heredados con instrumentación moderna habilitada para CANopen. El soporte del módulo para la protección de nodos y el protocolo de latido proporciona una capa significativa de seguridad operativa, lo que permite al maestro detectar fallas en los dispositivos de campo en milisegundos. Favorecemos particularmente este módulo por su capacidad de "intercambio en caliente", que es una necesidad crítica para las líneas de producción ininterrumpidas donde se requiere el mantenimiento de nodos individuales sin detener todo el sistema.

Capacidades y aplicaciones de diagnóstico

Diagnóstico: La monitorización del estado en tiempo real se proporciona a través del estado de mapeo de PDO y los LED de estado NET/MOD dedicados, lo que garantiza una visualización inmediata de la integridad de la red.
Aplicaciones: Maquinaria de embalaje de precisión, manipulación automatizada de materiales y sistemas de accionamiento sincronizados de múltiples ejes.
Dominio del protocolo: maneja la gestión de red compleja (NMT) y los objetos de sincronización (SYNC) esenciales para la armonía de múltiples dispositivos.

Logística y garantía

Envío: Tránsito global proporcionado por FedEx, UPS y DHL.
Envío: Procesamiento garantizado dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
Garantía: Este componente está respaldado por nuestra garantía de calidad profesional estándar de 12 meses.

Preguntas frecuentes profesionales

P: ¿Por qué la versión de firmware 7.70 o posterior es obligatoria para este módulo?
R: Las versiones posteriores del firmware incluyen los diccionarios de objetos CANopen necesarios y los protocolos de temporización mejorados necesarios para gestionar el procesamiento de tramas de datos de alta velocidad del IC695CNM001.

P: ¿Puedo usar este módulo maestro para controlar más de 5 dispositivos esclavos usando una puerta de enlace?
R: El módulo está codificado para un máximo de 5 nodos esclavos CANopen nativos. Si su sistema requiere una mayor densidad de nodos, considere utilizar una interfaz secundaria o una puerta de enlace de CANopen a EtherNet/IP.

P: ¿Cuál es el beneficio de usar el protocolo de latido frente a la protección de nodos?
R: El latido es más eficiente en cuanto al ancho de banda, ya que el esclavo envía el mensaje de estado periódicamente sin requerir un sondeo maestro, lo que reduce la carga del tráfico de red.

P: Guía de selección: ¿Cómo verifico que mi backplane puede manejar el consumo de 800 mA?
R: Realice siempre un cálculo del presupuesto de energía para su rack RX3i. Asegúrese de que el consumo de corriente total de todos los módulos (incluido el IC695CNM001) no exceda la capacidad de su módulo de fuente de alimentación del rack.

P: Consejo para la resolución de problemas: ¿Qué debo verificar si el LED de estado MOD está en rojo?
R: Un estado MOD rojo fijo suele indicar una falta de coincidencia de configuración o un tiempo de espera de comunicación de hardware. Verifique la configuración de su SYCON.NET y asegúrese de que el blindaje del cable esté correctamente conectado a tierra para evitar la interferencia EMI.

Garantía Integral de 12 Meses

Cada pieza suministrada por Global PLC Spare Hub está cubierta por una garantía de 12 meses a partir de la fecha de la factura.

Cobertura: Defectos funcionales y fallos de hardware bajo condiciones normales de funcionamiento.
Compromiso: Ofrecemos reparación, reemplazo o un reembolso completo inmediato para cualquier componente defectuoso verificado, para minimizar su tiempo de ininactividad operativa.

Política de Devoluciones y Cambios

Ofrecemos una política de devolución de 30 días para asegurar que reciba la pieza exacta que su sistema requiere.

Elegibilidad: Se aceptan devoluciones de artículos sin instalar en su embalaje original sellado de fábrica.
Proceso de RMA: Póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Mercancía (RMA) antes del envío.
Procesamiento Rápido: Los reembolsos o cambios se procesan dentro de 3 a 5 días hábiles después de que el artículo devuelto pasa nuestra inspección técnica.

¿Necesita Asistencia Técnica? ¿No está seguro de si esta pieza es compatible con su sistema? [Consulte a nuestros Ingenieros] antes de comprar para asegurar una compatibilidad del 100%.
