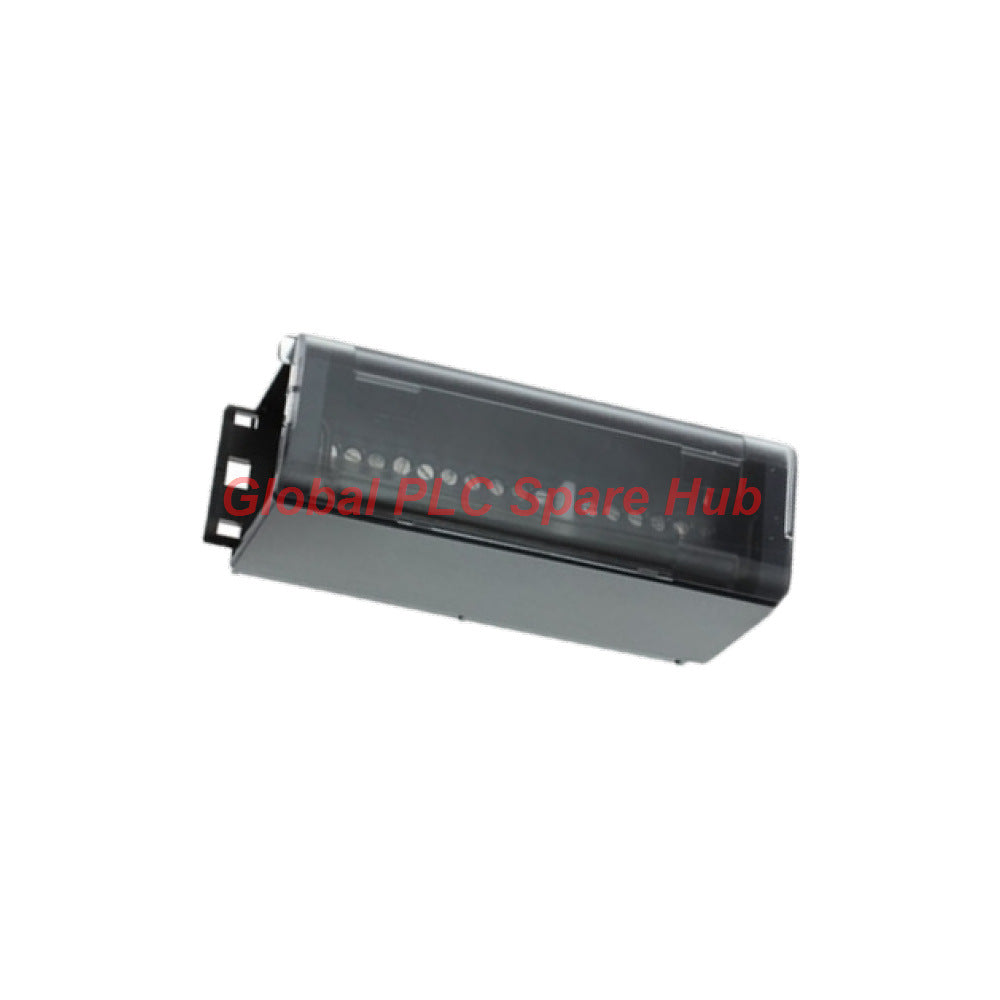

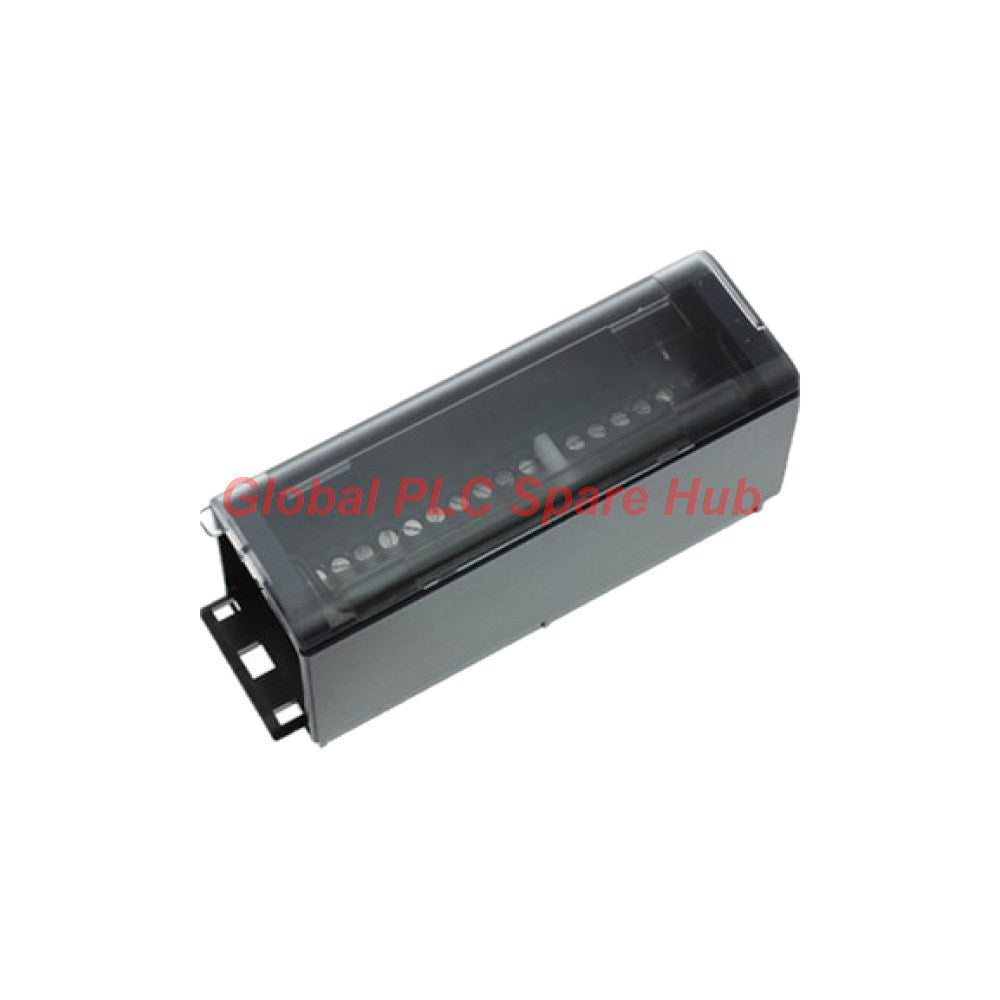

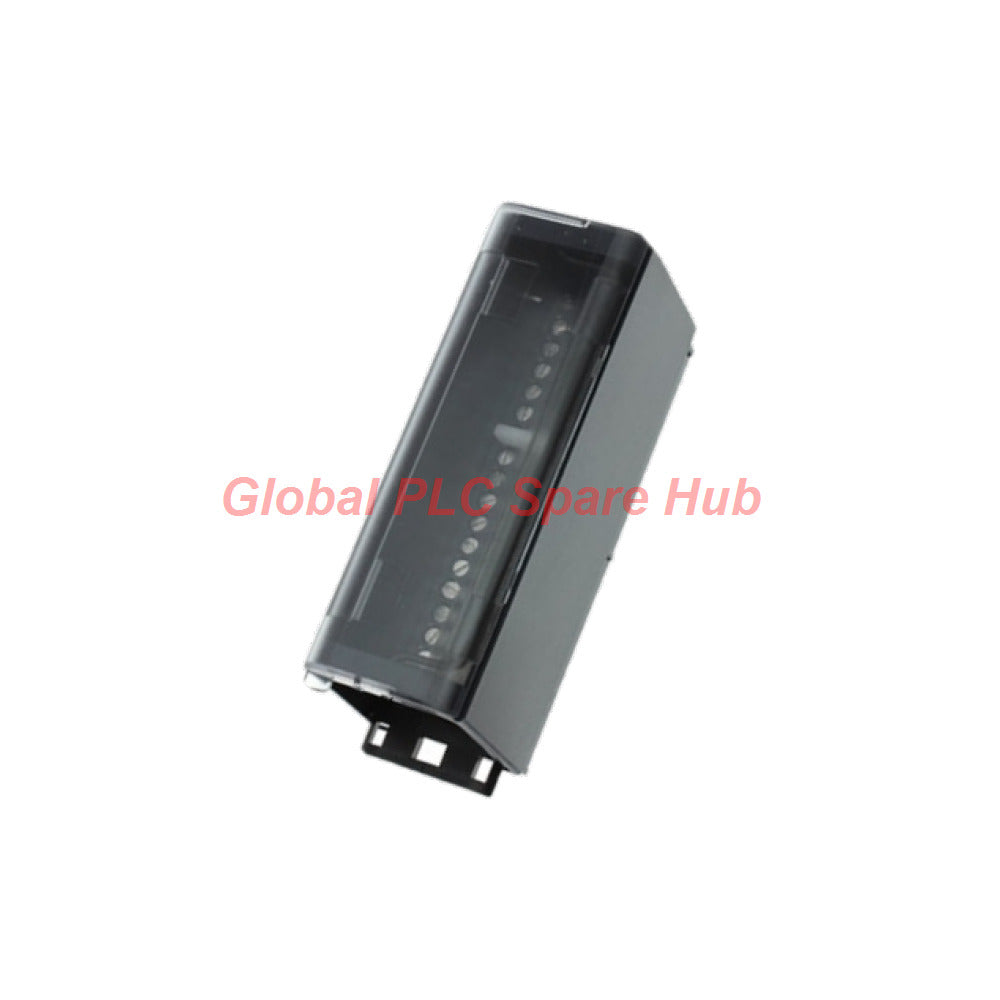

IC694TBS132 IC694TBS132 Bloque de terminales de resorte extendido GE Fanuc RX3i

Revisión de Global PLC Spare HUB e información de campo

El despliegue de módulos de E/S de alta densidad en gabinetes de control con espacio limitado frecuentemente introduce tensión mecánica en los puntos de inserción de los bloques de terminales y en los radios de curvatura de los cables. Durante un proyecto de modernización reciente que reemplazó racks de relés antiguos con una plataforma RX3i PacSystem, nuestro equipo de ingeniería utilizó el IC694TBS132 para optimizar el enrutamiento de conductores múltiples para maquinaria de prensado de metal de alta vibración.

La profundidad extendida de 13 mm de la cubierta proporcionó el espacio crucial para cables blindados pesados sin comprometer la fuerza de retención de la abrazadera de resorte. Los ingenieros deben asegurarse de que las longitudes de pelado del cable se mantengan estrictamente en 0.310 pulgadas; los conductores demasiado pelados corren el riesgo de exponer cobre desnudo fuera de la abrazadera de resorte, mientras que los cables con poco pelado impiden que el mecanismo interno logre una presión de contacto hermética óptima durante los ciclos de expansión térmica.

Matriz de especificaciones técnicas

Hardware aplicable y escenarios de implementación

• Plataformas de controladores objetivo: Unidades centrales de procesamiento y backplanes de expansión de RX3i PacSystem de rango medio.
• Módulos de E/S compatibles: Módulos de señales discretas y analógicas de alta densidad que requieren bloques de conexión frontal de 36 pines.
• Sectores industriales discretos: Skids de fabricación de procesos continuos, unidades de filtración para tratamiento de aguas residuales, líneas de ensamblaje de estampado de metales y sistemas automatizados de transporte y manejo de materiales.
• Entornos de alta vibración: Aplicaciones que requieren tecnología de abrazadera de resorte segura que resista el aflojamiento bajo impactos mecánicos continuos en comparación con los bloques de terminales de tornillo estándar.

Pautas de instalación paso a paso

• Aislamiento de energía: Desconecte completamente las fuentes de alimentación de campo externas y la energía del rack del backplane antes de la manipulación mecánica.
• Procedimiento de alineación: Alinee las guías de alineación traseras del bloque IC694TBS132 directamente con la interfaz frontal del módulo de E/S objetivo.
• Cierre mecánico: Presione el bloque de terminales firmemente hasta que encaje en su posición, luego active el mecanismo de cierre frontal hacia arriba hasta que esté completamente asentado en el límite de la ranura superior.
• Inserción de conductores: Inserte los conductores previamente pelados (0.310 pulg.) en las aberturas de la abrazadera de resorte y asegure los haces de cables cuidadosamente usando bridas para minimizar la tensión en los pines del módulo.
• Verificación de etiquetas: Pegue la etiqueta con el número de catálogo directamente en la superficie de la ranura superior designada del conjunto del bloque de terminales para claridad de mantenimiento.

Capacidades de diagnóstico y eficiencia de mantenimiento

• Verificación visual del estado: Cuenta con una puerta protectora de terminales integrada y un sistema de etiquetado de catálogo que reduce drásticamente los errores de identificación de cableado durante la resolución de problemas.
• Cambio rápido de componentes: La arquitectura de abrazadera de resorte permite una rápida inserción y extracción de cables durante el mantenimiento de emergencia sin necesidad de destornilladores de calibración de par.
• Inspección de gabinete abierto: Permite verificaciones visuales inmediatas de las profundidades de inserción de cada conductor y la integridad del asiento de la terminal sin desmontajes completos del conjunto.

Cumplimiento, envío y términos de garantía

• Garantía de calidad: Respaldado por una **garantía integral de 12 meses** que cubre defectos estructurales y de material a partir de la fecha de la factura.
• Velocidad de cumplimiento: Ventana de procesamiento de envío de pedidos rápida de 24 a 48 horas para minimizar el costoso tiempo de inactividad industrial.
• Transportistas logísticos: Envío exprés global seguro facilitado a través de transportistas internacionales de confianza, incluyendo FedEx, UPS y DHL.

Preguntas frecuentes (FAQ)

P: ¿Se puede usar el bloque de terminales IC694TBS132 indistintamente con cubiertas de terminales de profundidad estándar?

R: No. El IC694TBS132 presenta una profundidad de cubierta exterior extendida que es 13 milímetros más profunda que los bloques estándar como el IC694TBB132 para acomodar haces de cables voluminosos.

P: ¿Qué precauciones específicas son necesarias al cablear conductores sólidos de 14 AWG en este bloque de resorte?

R: Asegúrese de que el cable esté pelado precisamente a 0.310 pulgadas para evitar la exposición de cobre fuera del terminal mientras garantiza un compromiso total con el mecanismo de contacto de resorte interno.

P: ¿Cómo mejora la confiabilidad del diseño de abrazadera de resorte del IC694TBS132 en aplicaciones de alta vibración?

R: A diferencia de las terminales de tornillo que pueden aflojarse con el tiempo debido a choques mecánicos continuos, la tensión constante del resorte del IC694TBS132 compensa automáticamente el asentamiento del cable y la expansión térmica.

P: ¿Cuál es la principal pauta de compra al reemplazar bloques de terminales dañados en un rack RX3i?

R: Verifique siempre el número de catálogo exacto del módulo y los requisitos de calibre de cable en la lista de materiales de su sistema para garantizar la compatibilidad física de los pines y el espacio libre adecuado en el backplane.

P: ¿El diseño de gabinete abierto de este bloque de terminales requiere clasificaciones especiales de panel?

R: Sí. Debido a que el bloque presenta un diseño abierto IP20, debe instalarse dentro de un gabinete industrial sellado para protegerlo contra aerosoles de humedad, polvo y contaminantes corrosivos en el aire.
