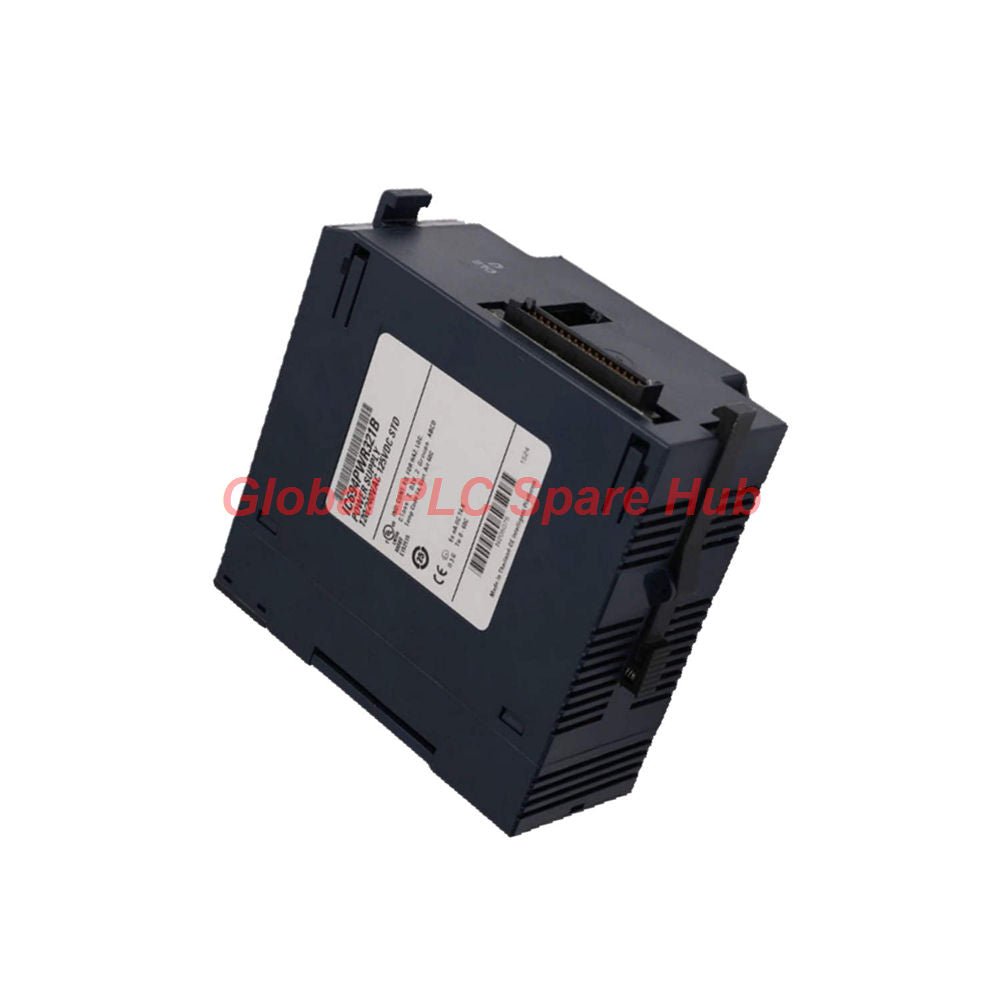

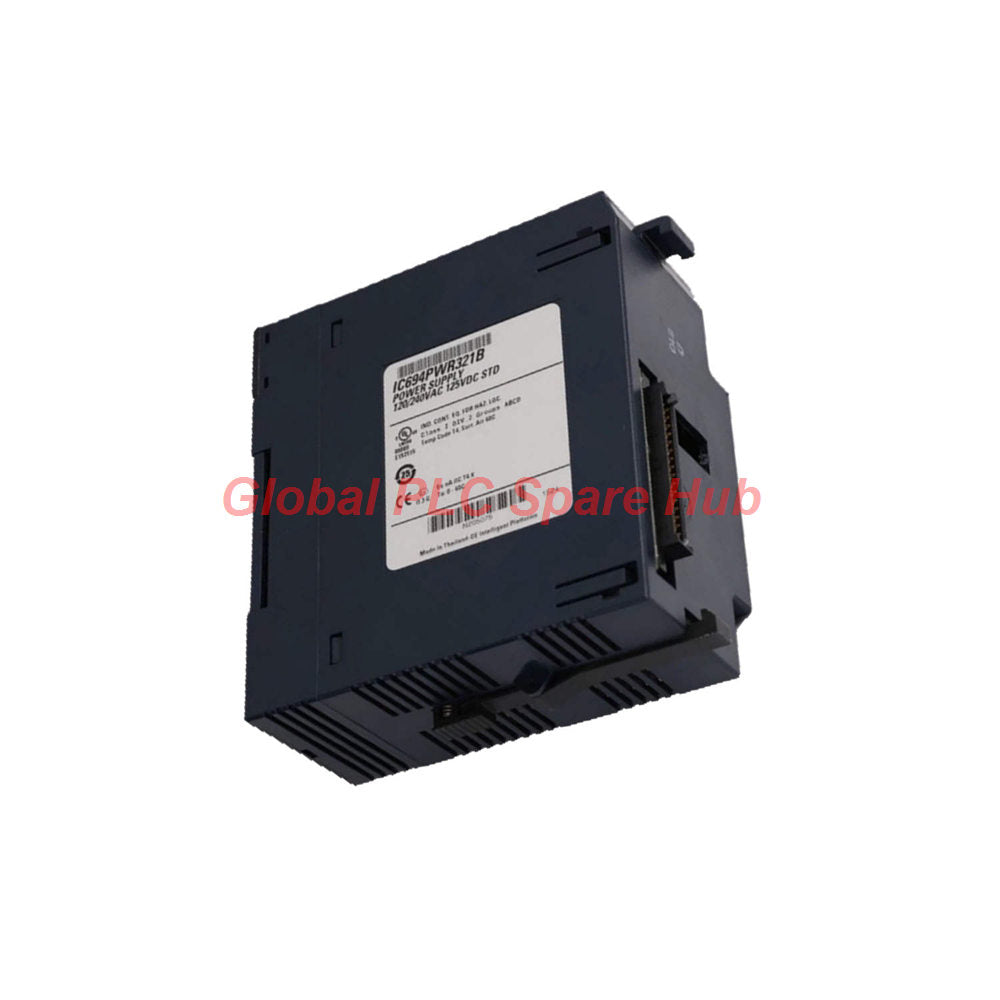

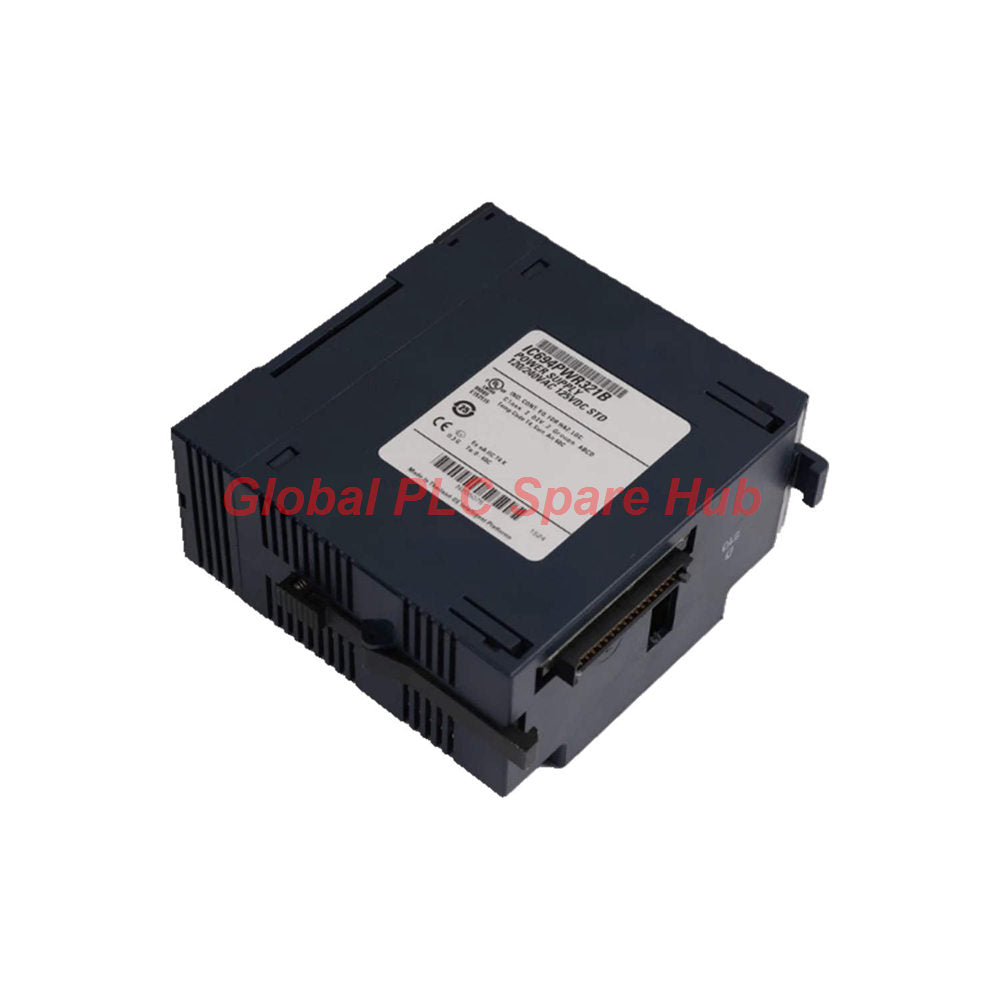

Módulo de unidad de fuente de alimentación GE Fanuc de la serie RX3i IC694PWR321

Descripción general de ingeniería ejecutiva

El módulo de fuente de alimentación IC694PWR321 de GE Fanuc está diseñado para servir como una fuente de alimentación de expansión serial robusta para el framework de PLC RX3i PacSystems. Diseñada para instalarse directamente en la ranura más a la izquierda del backplane serial, esta unidad entrega hasta 30 Watts de potencia total del sistema a través de múltiples salidas aisladas, asegurando una distribución eléctrica estable para entornos de control exigentes.

Matriz de especificaciones técnicas

Arquitectura de potencia y desglose de salidas

• Distribución multirraíl
  • Ofrece un raíl de 5 voltios CC capaz de proporcionar hasta 15 Watts para los componentes centrales de procesamiento lógico.
  • Suministra una salida de relé de 24 voltios CC dedicada a alimentar circuitos en módulos de relé de salida.
  • Cuenta con una salida aislada de 24 voltios CC diseñada para energizar dispositivos de campo conectados a módulos de entrada de 24 V CC.
• Integración de backplane
  • Requiere instalación específicamente en la ranura más a la izquierda del backplane serial del rack host para mantener una sincronización de bus limpia.
  • Totalmente compatible con todas las variantes estándar de CPU GE RX3i sin necesidad de modificaciones de hardware.

Información de Global PLC Spare HUB

Información de Global PLC Spare HUB: Al actualizar o reemplazar el IC694PWR321 en paneles antiguos, los técnicos deben calcular cuidadosamente la carga combinada en el raíl de 5V CC. Superar el umbral de 15W en este raíl específico provoca un pliegue térmico interno o un apagado, incluso si la potencia total del módulo permanece por debajo de 30 Watts.

Monitoreo de diagnóstico e indicadores LED

• Seguimiento del estado operativo
  • El LED verde "PWR" se ilumina continuamente cuando los voltajes de entrada y los umbrales de regulación internos permanecen estables.
  • El LED verde "OK" confirma que las autocomprobaciones completas del sistema han pasado y que el PLC host funciona sin fallas.
  • El LED verde "RUN" indica el modo de ejecución activa del programa en el procesador central RX3i PacSystems conectado.

Instalación y salvaguardias físicas

• Reglas de ubicación de ranuras
  • Verifique siempre que el IC694PWR321 ocupe la ranura más a la izquierda del backplane serial para evitar fallas en la inicialización de la alimentación del bus.
• Separación térmica y eléctrica
  • Mantenga una ventilación adecuada en el gabinete alrededor del módulo para disipar el calor generado durante la conversión de voltaje CA/CC de alta carga.

Logística, garantía y cumplimiento

• Envío global exprés
  • Envío internacional rápido gestionado a través de FedEx, UPS y DHL en un plazo de 24 a 48 horas.
• Garantía completa
  • Respaldado por una garantía completa de 12 meses que garantiza la fiabilidad operativa.
• Contenido del embalaje
  • Una unidad individual del módulo de fuente de alimentación IC694PWR321 en un embalaje industrial antiestático seguro.

Aplicaciones y equipos objetivo

• Líneas de montaje industriales que utilizan arquitecturas distribuidas de RX3i PacSystems.
• Gabinetes de control de automatización de fábrica que requieren una conversión de energía CA/CC confiable de amplio rango.
• Centros de telemetría de infraestructura hídrica que necesitan energía aislada de 24 V para dispositivos de campo.

Preguntas frecuentes profesionales

• ¿Por qué el IC694PWR321 restringe su salida de 5V CC a 15 Watts cuando la clasificación total es de 30 Watts?

  El diseño interno del transformador asigna un margen térmico y eléctrico por separado entre los raíles lógicos y aislados para evitar el sobrecalentamiento durante cargas de procesamiento pesadas.

• ¿Se puede instalar el IC694PWR321 en cualquier ranura arbitraria del backplane?

  No, debe montarse estrictamente en la ranura más a la izquierda del backplane serial para interactuar correctamente con el bus de alimentación del sistema.

• ¿Qué comprobaciones de mantenimiento ayudan a prevenir la degradación prematura de la fuente de alimentación?

  Inspeccione periódicamente los terminales de tornillo de entrada para verificar el apriete del torque y revise si hay acumulación de polvo que pueda obstruir las aletas de enfriamiento por convección natural.

• ¿Qué factores de selección deben guiar a los ingenieros que compran unidades de repuesto para instalaciones de alta disponibilidad?

  Verifique que las clasificaciones de voltaje de entrada coincidan con las fluctuaciones de la red local (85-264V CA) y asegúrese de que los requisitos de redundancia de reparto de carga se cumplan a través de esquemas de alimentación separados, ya que este modelo no admite el reparto de carga nativo.

• ¿Qué síntoma indica una condición de sobrecarga en la salida aislada de 24V?

  Una caída inesperada en el voltaje del sensor de campo o interrupciones intermitentes del módulo de entrada suelen indicar un consumo excesivo de corriente en el raíl aislado de 24V.
