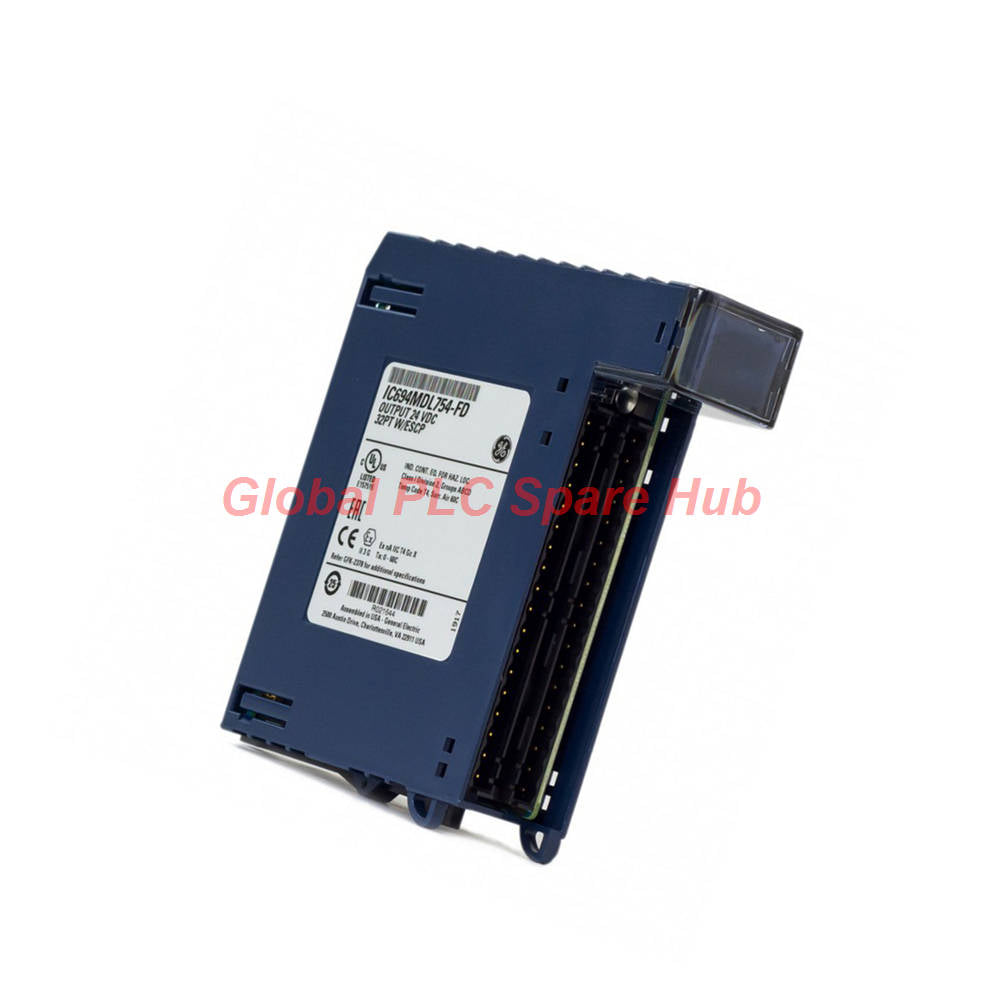

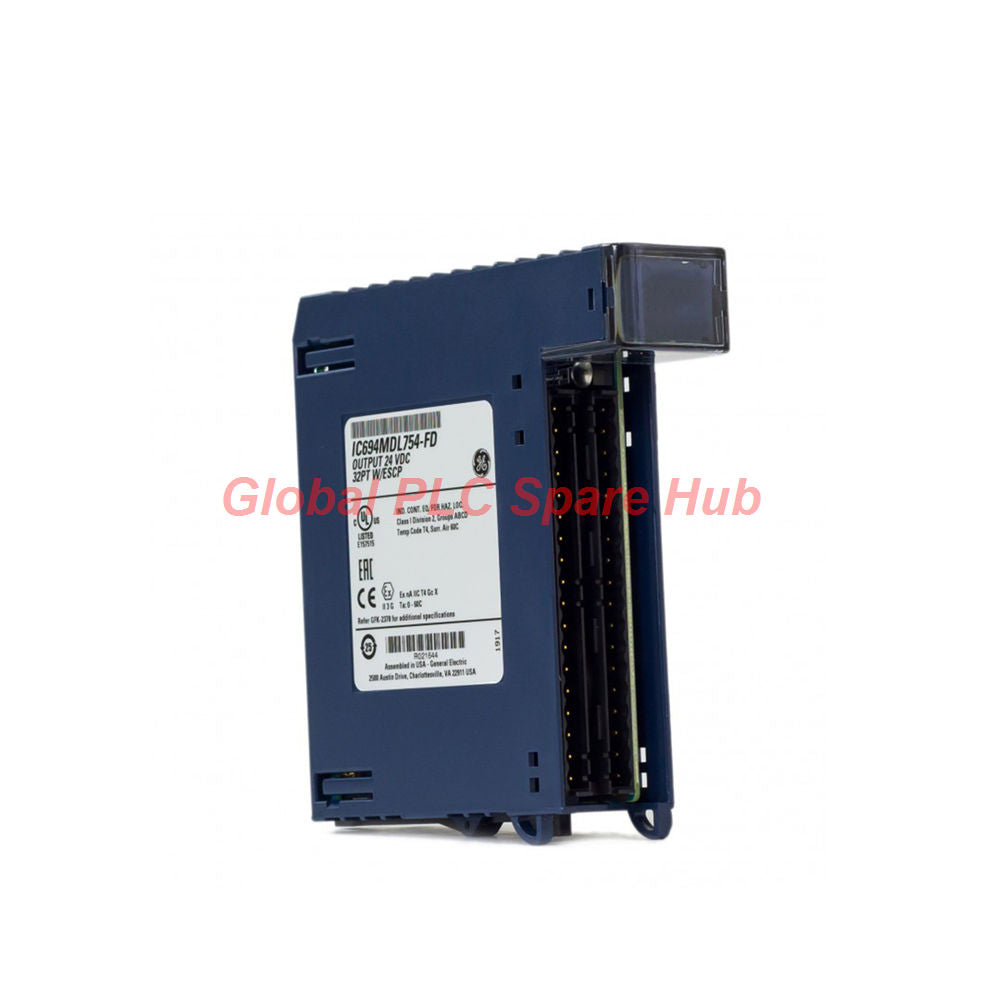

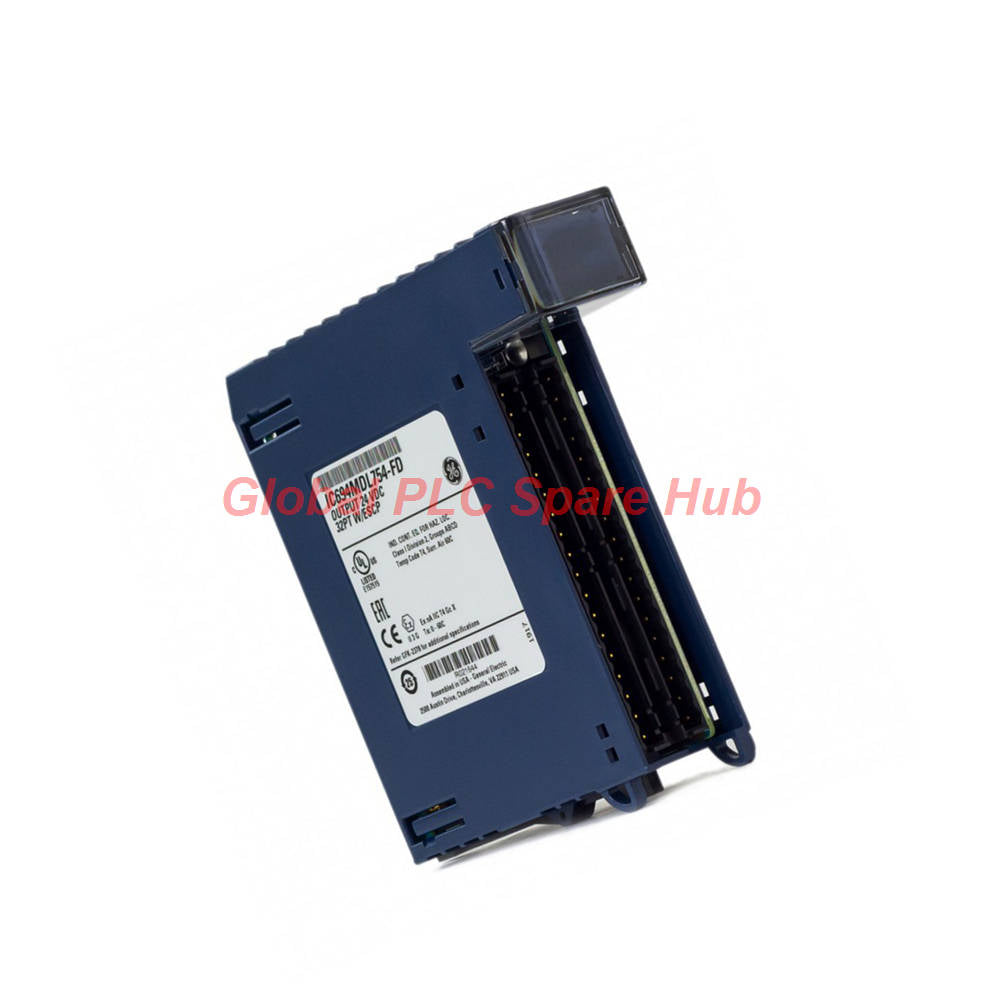

Módulo de salida discreta de 32 canales GE Fanuc RX3i IC694MDL754
Manufacturer: GE Fanuc
Product No.: IC694MDL754
Condition: En stock
Product Type: Módulo de salida discreta
Product Origin: USA
Payment: T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El módulo IC694MDL754 de GE Fanuc / Emerson Automation funciona como una unidad de salida discreta de alta densidad. Pertenece a la plataforma PACSystem RX3i. Los ingenieros utilizan este módulo para controlar actuadores industriales de forma segura. Cuenta con treinta y dos canales de salida digital agrupados en dos bloques aislados.
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Marca | GE Fanuc / Emerson Automation |
| Serie | PACSystem RX3i |
| Número de pieza | IC694MDL754 |
| Tipo de módulo | Módulo de salida discreta de alta densidad |
| Canales de salida | 32 canales (2 grupos aislados de 16) |
| Voltaje de salida nominal | 12 / 24 Voltios CC |
| Rango de voltaje de salida | 10.2 a 30.0 Voltios CC |
| Corriente de salida | 0.75 Amperios por punto |
| Tiempo de respuesta | 0.5 ms máximo (Encendido y Apagado) |
| Consumo de energía del backplane | 300 mA máximo desde el bus de 5V |
| Temperatura de operación | Límites estándar de rack industrial (0 a 60 grados Celsius) |
| Grado de aislamiento | 250 VCA continuo; 1500 VCA durante 1 minuto |
Guía de instalación
Inserte el módulo IC694MDL754 en cualquier ranura de E/S disponible en los racks locales de la CPU o nodos remotos. Asegúrese de que la alimentación del backplane esté apagada antes de la inserción. Conecte un bloque de terminales tipo caja (IC694TBB032) o tipo resorte (IC694TBS032) a la interfaz frontal. Verifique que la polaridad del cableado de lógica positiva coincida con las fuentes de alimentación externas.
Comodidad en la puesta en marcha y el mantenimiento
Encienda el rack después de completar el cableado del bloque de terminales. Compruebe los 32 indicadores LED verdes individuales para verificar el estado de la salida. Los bloques de terminales extraíbles permiten un reemplazo rápido sin necesidad de recablear los cables de campo. La protección electrónica incorporada maneja los cortocircuitos automáticamente.
Compatibilidad y capacidades de diagnóstico
El IC694MDL754 requiere una CPU RX3i con firmware versión 2.90 o posterior. La lógica interna incluye protección contra cortocircuitos, sobrecorriente y sobretemperatura con recuperación automática. El módulo informa las condiciones de falla directamente al controlador.
Certificaciones, lista de empaque y garantía
- Se aplican las certificaciones eléctricas industriales estándar.
- El paquete contiene una unidad IC694MDL754 y la documentación designada.
- Cada compra incluye una garantía de reemplazo segura de 12 meses.
Envío y logística
Los pedidos se envían en un plazo de 24 a 48 horas a todo el mundo. Mensajeros de confianza como FedEx, UPS y DHL gestionan la entrega. La logística acelerada reduce el tiempo de inactividad operativa.
Escenarios de aplicación típicos
Los sistemas de fabricación automatizados utilizan este módulo para controlar válvulas solenoides. Las líneas de envasado de alta velocidad dependen de su rápido tiempo de respuesta. Los transportadores de manejo de materiales lo integran para la secuenciación de actuadores.
Perspectiva y experiencia de campo de Global PLC Spare HUB
Los ingenieros de Global PLC Spare HUB implementan el IC694MDL754 en paneles de control de alta densidad. Por ejemplo, los técnicos integraron recientemente este módulo en una máquina clasificadora multieje. El aislamiento del grupo evitó la propagación de ruido a través de cargas inductivas pesadas. La protección de recuperación automática eliminó los reemplazos manuales de fusibles durante sobrecargas temporales en campo.
Guía de compra y preguntas frecuentes
Guía de compra:
Confirme que el firmware de su CPU cumple con los requisitos de la versión 2.90 antes de realizar la compra. Seleccione el tipo de bloque de terminales correcto que coincida con las preferencias de cableado de su gabinete. Asegúrese de que su fuente de alimentación se ajuste a la carga de salida de 0.75A por punto.
Preguntas frecuentes:
Pregunta:
¿Por qué el módulo requiere una versión de firmware 2.90 o superior?
Answer:
La arquitectura de alta densidad y las funciones de informes de diagnóstico requieren una lógica de procesamiento de CPU actualizada para asignar correctamente los 32 canales.
Pregunta:
¿Cómo manejan las protecciones integradas los eventos de sobrecorriente?
Respuesta:
El módulo se dispara electrónicamente durante las sobrecargas y se recupera automáticamente una vez que se elimina la condición de falla.
Pregunta:
¿Puedo mezclar bloques de terminales tipo caja y tipo resorte indistintamente?
Respuesta:
Sí, el módulo acepta bloques tipo caja IC694TBB032 o tipo resorte IC694TBS032 según sus estándares de cableado.
