Módulo de salida de CC IC694MDL742 GE Fanuc RX3i PACSystems
Manufacturer: GE Fanuc
Product No.: IC694MDL742
Condition： En stock
Product Type: Módulo de salida de CC
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado

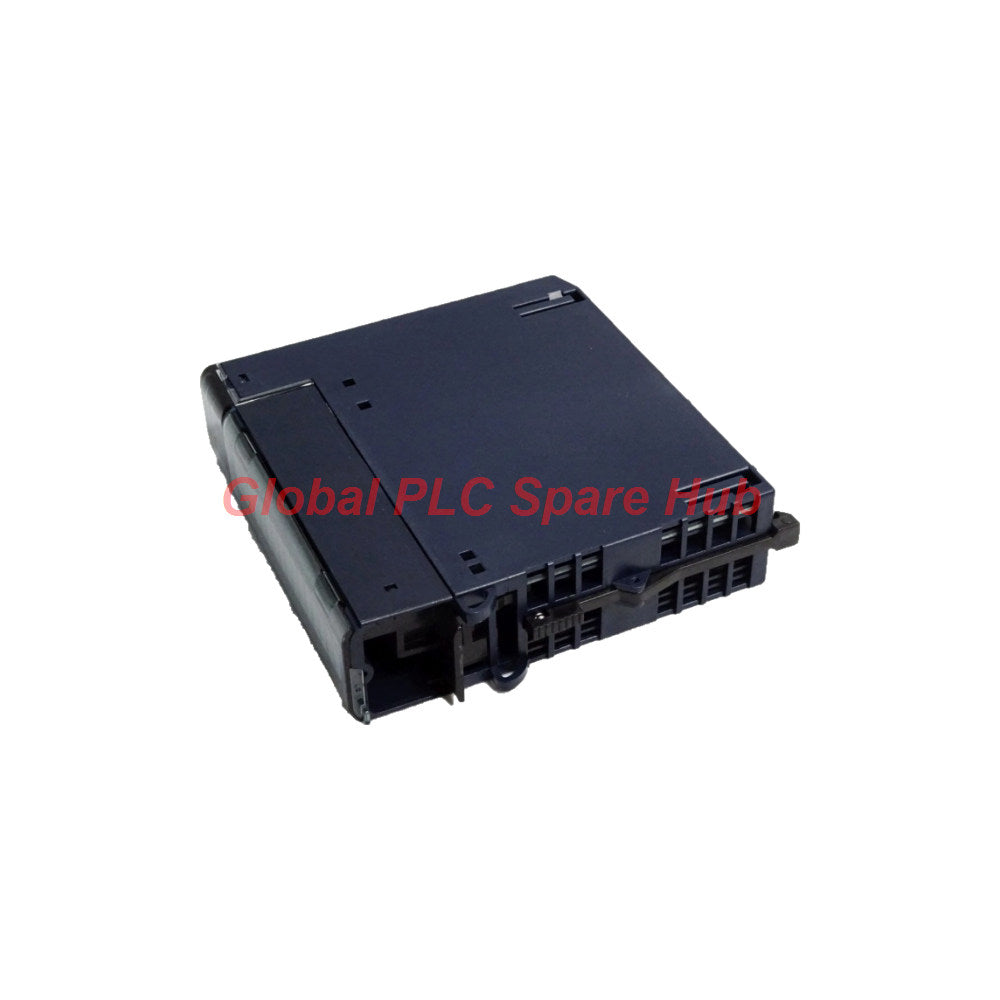

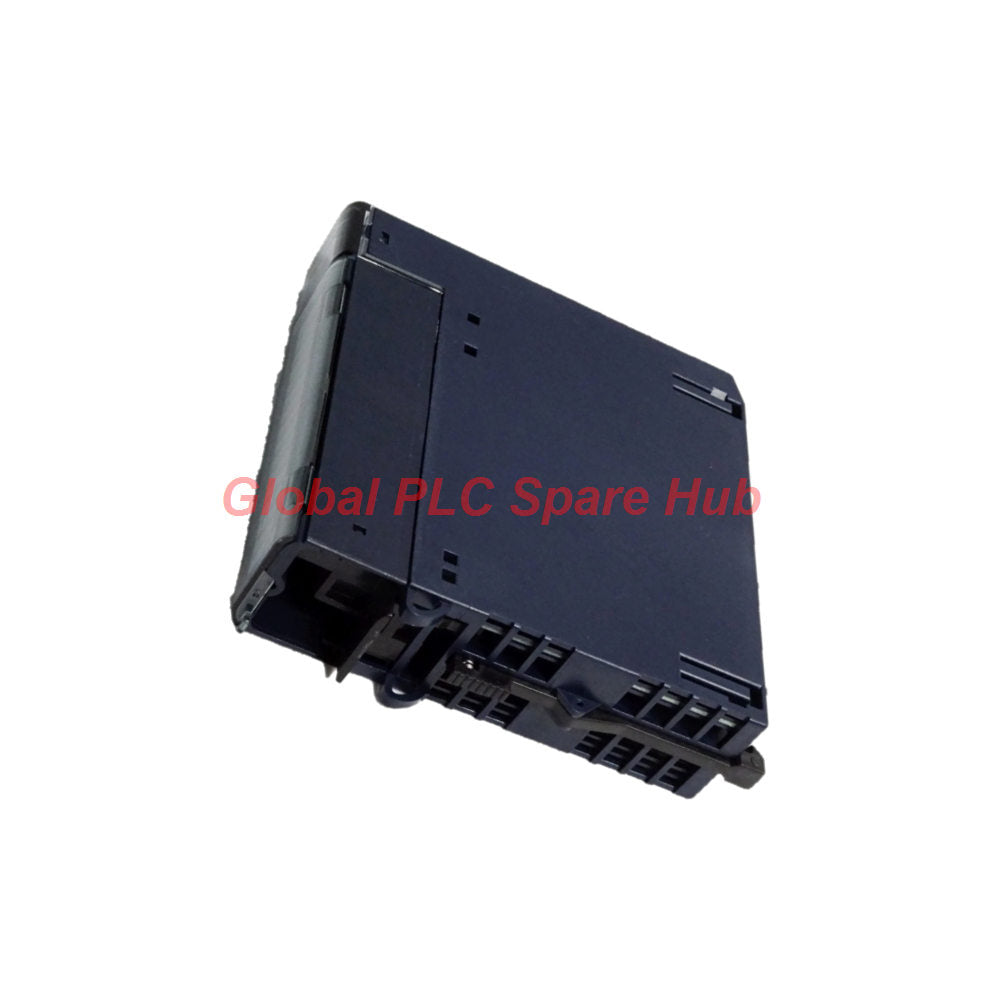

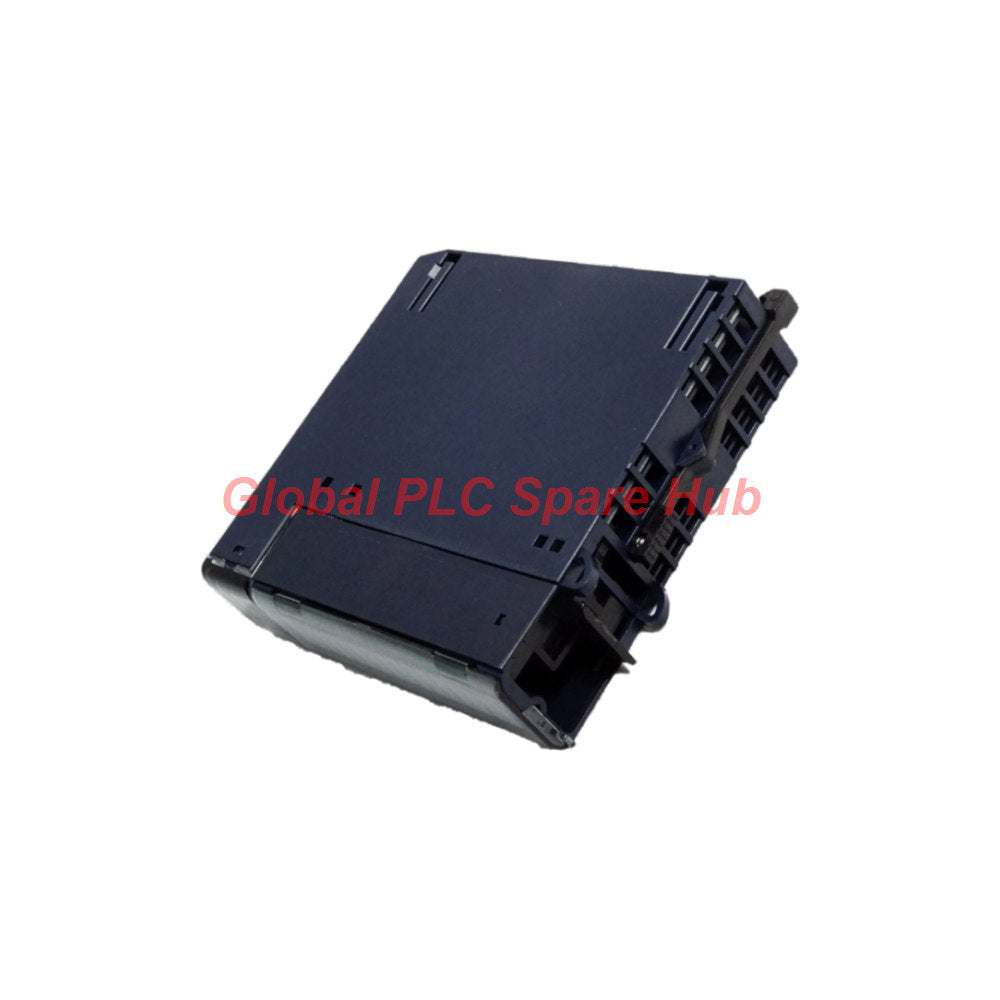

Módulo de salida de CC de 16 puntos GE Fanuc RX3i PACSystems IC694MDL742
El GE Fanuc IC694MDL742 es un módulo de salida discreta de CC de 16 puntos diseñado para instalaciones compatibles con PLC RX3i PACSystems. Funciona con circuitos de campo de 12/24 VCC y divide sus salidas en dos grupos de ocho puntos protegidos de forma independiente.
Su protección electrónica contra cortocircuitos (ESCP) ayuda a limitar el impacto de las fallas en los circuitos de salida. Cuando la protección detecta un cortocircuito, puede desactivar los puntos de salida afectados y activar la indicación de falla. Esta arquitectura de protección agrupada ayuda al personal de mantenimiento a reducir la falla a la sección de salida correspondiente antes de verificar los circuitos de campo individuales.
El IC694MDL742 admite la operación de lógica negativa y proporciona indicadores LED de estado para cada salida. Los dispositivos de campo requieren una fuente de alimentación externa adecuada. Los ingenieros deben verificar la compatibilidad de la carga, la polaridad del cableado, la carga del grupo y los requisitos del plano posterior (backplane) antes de la instalación.
01 | Arquitectura de salida: Dos grupos, una estrategia de diagnóstico
| Sección de salida | Asignación de puntos | Disposición de protección | Enfoque de mantenimiento |
|---|---|---|---|
| Grupo 1 | Salidas 1–8 | Protección electrónica contra cortocircuitos para el grupo | Verifique la alimentación de campo, el cableado y las cargas conectadas para el primer grupo. |
| Grupo 2 | Salidas 9–16 | Protección electrónica contra cortocircuitos para el grupo | Inspeccione el cableado y las cargas del segundo grupo de forma independiente. |
Trayectoria de la señal: Comando de salida del PLC → canal de salida → circuito de carga de CC externo → respuesta del dispositivo de campo.
Trayectoria de protección: Detección de cortocircuito → apagado de salida afectada → indicación de falla → inspección del circuito de campo → recuperación según el procedimiento del fabricante.
Los dos grupos de ESCP ayudan a localizar los problemas, pero no sustituyen la protección a nivel de derivación, las prácticas de cableado correctas ni los cálculos de corriente de carga. Verifique el procedimiento de recuperación del fabricante antes de restablecer un grupo de salida que se haya disparado.
02 | Especificaciones eléctricas y de hardware
| Parámetro | Especificación |
|---|---|
| Fabricante | GE Fanuc Automation |
| Marca | GE Fanuc |
| Número de catálogo | IC694MDL742 |
| Serie del producto | RX3i PACSystems |
| Tipo de módulo | Módulo de salida discreta de CC |
| Número de salidas | 16 puntos |
| Agrupación de salidas | 2 grupos de 8 puntos |
| Voltaje de campo nominal | 12/24 VCC |
| Disposición lógica | Lógica negativa, según se suministra |
| Corriente de salida máxima | 1 A por punto, según se suministra |
| Tolerancia de voltaje | -15% a +20%, según se suministra |
| Protección electrónica contra cortocircuitos | Sí, una función de protección para cada grupo de 8 salidas |
| Indicadores de estado de salida | LEDs numerados individuales |
| Indicación de falla | Activación del LED de falla tras un evento de protección detectado, según se suministra |
| Aislamiento | 250 VCA continuo, según se suministra |
| Consumo de energía | 130 mA, reportado con todas las salidas encendidas; verifique la referencia de suministro aplicable |
| Corriente de irrupción | 5.2 A durante 10 ms, según se suministra |
| Inserción/extracción en caliente | Soportado bajo condiciones específicas de placa base universal RX3i |
| Suministro de carga de campo | Se requiere fuente de alimentación externa |
Verificación de especificaciones: Confirme en la documentación oficial del módulo las condiciones precisas de corriente de salida, los límites de corriente a nivel de grupo, la definición de prueba de aislamiento y la referencia de suministro para la cifra de 130 mA. La corriente máxima por punto no debe interpretarse como un permiso para operar los 16 puntos a 1 A simultáneamente sin verificar los límites del grupo, térmicos y del sistema.
03 | Ingeniería de carga: Verifique antes de energizar
La compatibilidad de salida depende de algo más que el voltaje nominal. Antes de asignar dispositivos de campo al IC694MDL742, evalúe las características eléctricas de cada carga y la demanda combinada en cada grupo protegido.
- Coincidencia de voltaje: Confirme que el suministro de campo y el voltaje operativo de la carga se encuentren dentro de los límites documentados del módulo.
- Corriente de estado estable: Verifique cada solenoide, relé, interfaz de contactor o indicador con la clasificación de corriente de punto permitida.
- Demanda de irrupción: Tenga en cuenta la energización de bobinas y las cargas capacitivas. Una carga puede consumir sustancialmente más corriente durante el arranque que durante la operación normal.
- Carga de grupo: Calcule la demanda total para las salidas 1–8 y las salidas 9–16 por separado. Confirme que ambos grupos cumplen con los límites del fabricante.
- Energía inductiva: Evalúe los requisitos de supresión para bobinas de CC y otras cargas inductivas. Seleccione los componentes de supresión adecuados según el diseño de carga y control.
- Comportamiento de lógica negativa: Verifique la interfaz eléctrica del módulo y la interpretación de encendido/apagado de la aplicación antes de la puesta en servicio.
04 | Aplicaciones industriales típicas
| Aplicación | Ejemplos de carga | Propósito de ingeniería |
|---|---|---|
| Automatización de máquinas | Lámparas indicadoras de CC, interfaces de relé compatibles | Ejecutar comandos discretos desde la lógica de secuencia del PLC. |
| Sistemas de transporte | Relés de interfaz y cargas de control compatibles | Coordinar secuencias operativas y estados del equipo. |
| Maquinaria de embalaje | Solenoides de válvulas neumáticas compatibles y circuitos de control auxiliares | Controlar acciones discretas como sujeción, desviación y posicionamiento. |
| Skids de proceso | Interfaces de control de CC y circuitos de salida relacionados con el estado | Operar dispositivos configurados dentro de un proceso controlado por PLC. |
| Instalaciones RX3i heredadas | Cargas de campo de 12/24 VCC compatibles existentes | Mantener las asignaciones de salida establecidas mientras se preserva la compatibilidad de hardware verificada. |
Estos son ejemplos de aplicaciones representativas, no una garantía de que cada dispositivo enumerado pueda conectarse directamente. Confirme la corriente de carga, las características de conmutación, las necesidades de supresión y los requisitos de interfaz antes de cablear un dispositivo de campo a un punto de salida.
05 | Aislamiento de fallas: Utilice la protección de grupo como pista diagnóstica
| Síntoma observado | Posible causa | Verificación de ingeniería recomendada |
|---|---|---|
| El LED de falla se activa después de encender una carga | Cortocircuito, cable dañado, cableado de campo incorrecto o un circuito de salida sobrecargado | Aísle el circuito de campo afectado utilizando el procedimiento aprobado e inspeccione el cableado y la resistencia de carga antes de volver a energizar. |
| Varias salidas en un grupo dejan de funcionar | La protección a nivel de grupo ha operado, o existe una falla en el suministro compartido o en el cableado | Identifique si los puntos afectados pertenecen a las salidas 1–8 o 9–16. Verifique el suministro del grupo y todas las derivaciones conectadas. |
| Una salida no opera la carga | Comando lógico incorrecto, conductor abierto, falta de suministro externo o falla de carga | Compare el comando del PLC, el LED del canal, el voltaje de campo y la respuesta real de la carga. |
| La salida parece comandada pero el actuador no se mueve | Bobina abierta, bloqueo mecánico, relé de interfaz fallido o voltaje de carga insuficiente | Mida el circuito de campo en condiciones de operación e inspeccione el actuador y los dispositivos intermedios. |
| La protección se reactiva después de un intento de reinicio o restauración | El cortocircuito o la sobrecarga persiste, o la carga excede las condiciones de operación permitidas | Mantenga el circuito aislado hasta identificar la causa raíz. No restablezca la energía repetidamente a una falla sospechosa. |
| El estado del LED y el estado real del equipo no coinciden | Falla en el suministro de campo, falla de cableado, falla de carga o una discrepancia entre el comando y la retroalimentación física | Compare el comando de salida del PLC, la indicación del módulo, el voltaje medido y la retroalimentación independiente del equipo. |
Secuencia de resolución de problemas en campo: Registre los números de salida afectados, identifique su grupo de protección, inspeccione el suministro externo y verifique la carga y el cableado. Restaure la operación solo después de corregir la falla y seguir el procedimiento de reinicio o recuperación del fabricante.
Los LED de salida indican el estado del canal; no confirman de forma independiente que el actuador conectado se haya movido o completado su tarea. Donde se requiera retroalimentación del equipo, utilice una señal de retroalimentación independiente adecuada en el diseño de control.
06 | Reseña de Global PLC Spare HUB
El IC694MDL742 vale la pena considerarlo al mantener un sistema de salida RX3i compatible que necesite 16 puntos de salida de CC discretos y protección electrónica contra cortocircuitos basada en grupos. Su diseño de dos grupos proporciona un límite útil para la resolución de problemas cuando varias cargas comparten una sección de salida protegida.
Para la planificación de reemplazos, verifique el número de catálogo completo, la compatibilidad con el rack y la placa base, el cableado de salida, la disposición lógica, el voltaje de campo y los requisitos de corriente de carga. Preste especial atención a las cargas inductivas y a la corriente de arranque, ya que pueden afectar la confiabilidad de la salida incluso cuando la corriente de carga nominal parece aceptable.
La inserción y extracción en caliente se enumeran como funciones compatibles, pero esto no significa que cada rack, configuración de sistema o procedimiento de mantenimiento permita la extracción bajo tensión sin restricciones. Siga la documentación de RX3i aplicable y los procedimientos de seguridad del sitio antes de manipular un módulo energizado.
07 | Pedidos, garantía y envío
- Producto: Módulo de salida de CC GE Fanuc IC694MDL742 RX3i PACSystems
- Condición: Nuevo y original en empaque de fábrica, sujeto a confirmación de pedido
- Garantía: 12 meses, sujeto a los términos de garantía aplicables del vendedor
- Métodos de envío: FedEx, UPS o DHL, según el destino y la disponibilidad del servicio
- Revisión de compatibilidad: Comparta el número de catálogo, la configuración del rack, el voltaje de campo y el tipo de carga al solicitar una cotización.
08 | Preguntas frecuentes
P1. ¿Cómo determino si un solenoide de CC es adecuado para este módulo de salida?
Respuesta: Compare el voltaje nominal, la corriente de estado estable, el comportamiento de irrupción y los requisitos de supresión inductiva del solenoide con las especificaciones del módulo. También calcule la carga total para su grupo de protección de ocho puntos. Si las características de carga son inciertas, obtenga los datos del fabricante antes de conectarlo.
P2. ¿Qué debo verificar si un módulo de reemplazo funciona con cargas pequeñas pero se dispara con un contactor o una válvula?
Respuesta: Investigue la corriente de arranque, las características de la bobina, el aislamiento del cableado y la carga combinada en el grupo relevante. Una carga más grande puede exponer una condición de sobrecarga o cortocircuito que una prueba de baja corriente no revela. Verifique las condiciones permitidas de conmutación y carga antes de devolver el circuito al servicio.
P3. ¿La protección electrónica contra cortocircuitos elimina la necesidad de protección de circuito externo?
Respuesta: No. La ESCP es una característica de protección del módulo, no un sustituto universal para una protección de derivación y prácticas de instalación correctamente seleccionadas. Siga las instrucciones del fabricante del sistema y las normas eléctricas aplicables al diseñar la distribución de energía de campo y los dispositivos de protección.
P4. ¿Puedo reemplazar el IC694MDL742 con cualquier módulo de salida de 16 puntos y 24 VCC?
Respuesta: No. Los módulos con el mismo número de puntos y voltaje nominal pueden diferir en polaridad de salida, topología eléctrica, límites de corriente, disposición de terminales, protección de grupo y compatibilidad con el plano posterior. Verifique el número de catálogo completo y los requisitos del sistema antes de aprobar una alternativa.
P5. ¿Qué información debo enviar al solicitar una cotización para este repuesto?
Respuesta: Proporcione el número de catálogo IC694MDL742, la cantidad requerida, los detalles del rack o placa base RX3i instalada, el voltaje de campo y el tipo de cargas conectadas. También confirme la condición requerida, las expectativas de garantía, el destino y la urgencia de entrega. Estos detalles ayudan al proveedor a revisar la compatibilidad y las opciones de envío disponibles antes de la confirmación del pedido.
Tags
P: ¿Son estas piezas 100% originales y nuevas?
R: Sí. Cada componente está garantizado como 100% original, completamente nuevo y sellado de fábrica. También ofrecemos una garantía integral de 12 meses para su tranquilidad.
P: ¿Qué tan rápido es el envío a mi país?
R: Para artículos en stock, ofrecemos envío el mismo día. El envío exprés internacional (DHL/FedEx/UPS) generalmente entrega en un plazo de 3 a 5 días hábiles en todo el mundo.
P: ¿Puedo obtener una cotización formal con los costos de envío?
R: Absolutamente. Nuestro equipo de ventas está listo para proporcionar una factura proforma (PI) detallada que incluya las tarifas de envío más competitivas para su ubicación.
P: ¿Ofrecen descuentos por pedidos al por mayor?
R: Ofrecemos precios basados en el volumen para proyectos grandes o pedidos de varios artículos. Póngase en contacto con nosotros para obtener nuestra Garantía de Mejor Precio.
Garantía Integral de 12 Meses
Cada pieza suministrada por Global PLC Spare Hub está cubierta por una garantía de 12 meses a partir de la fecha de la factura.
- Cobertura: Defectos funcionales y fallos de hardware bajo condiciones normales de funcionamiento.
- Compromiso: Ofrecemos reparación, reemplazo o un reembolso completo inmediato para cualquier componente defectuoso verificado, para minimizar su tiempo de ininactividad operativa.
Política de Devoluciones y Cambios
Ofrecemos una política de devolución de 30 días para asegurar que reciba la pieza exacta que su sistema requiere.
- Elegibilidad: Se aceptan devoluciones de artículos sin instalar en su embalaje original sellado de fábrica.
- Proceso de RMA: Póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Mercancía (RMA) antes del envío.
- Procesamiento Rápido: Los reembolsos o cambios se procesan dentro de 3 a 5 días hábiles después de que el artículo devuelto pasa nuestra inspección técnica.
¿Necesita Asistencia Técnica? ¿No está seguro de si esta pieza es compatible con su sistema? [Consulte a nuestros Ingenieros] antes de comprar para asegurar una compatibilidad del 100%.
