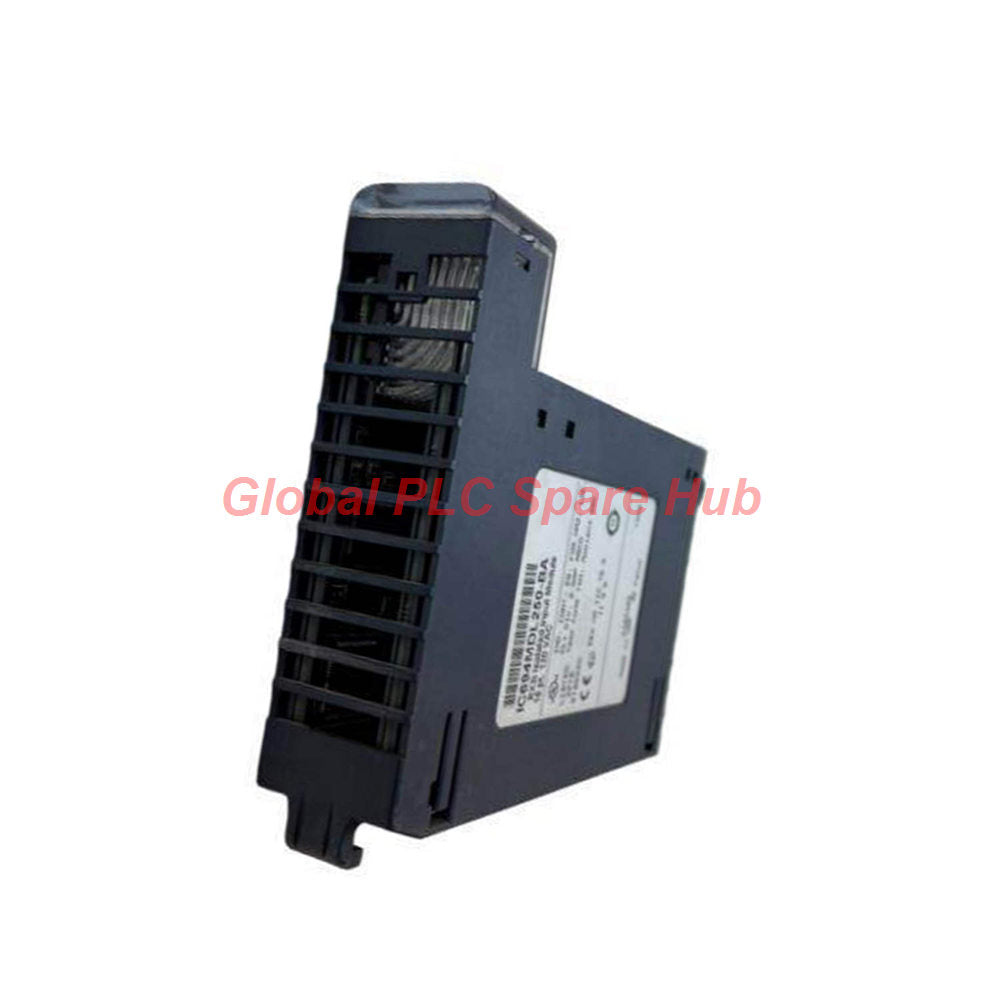

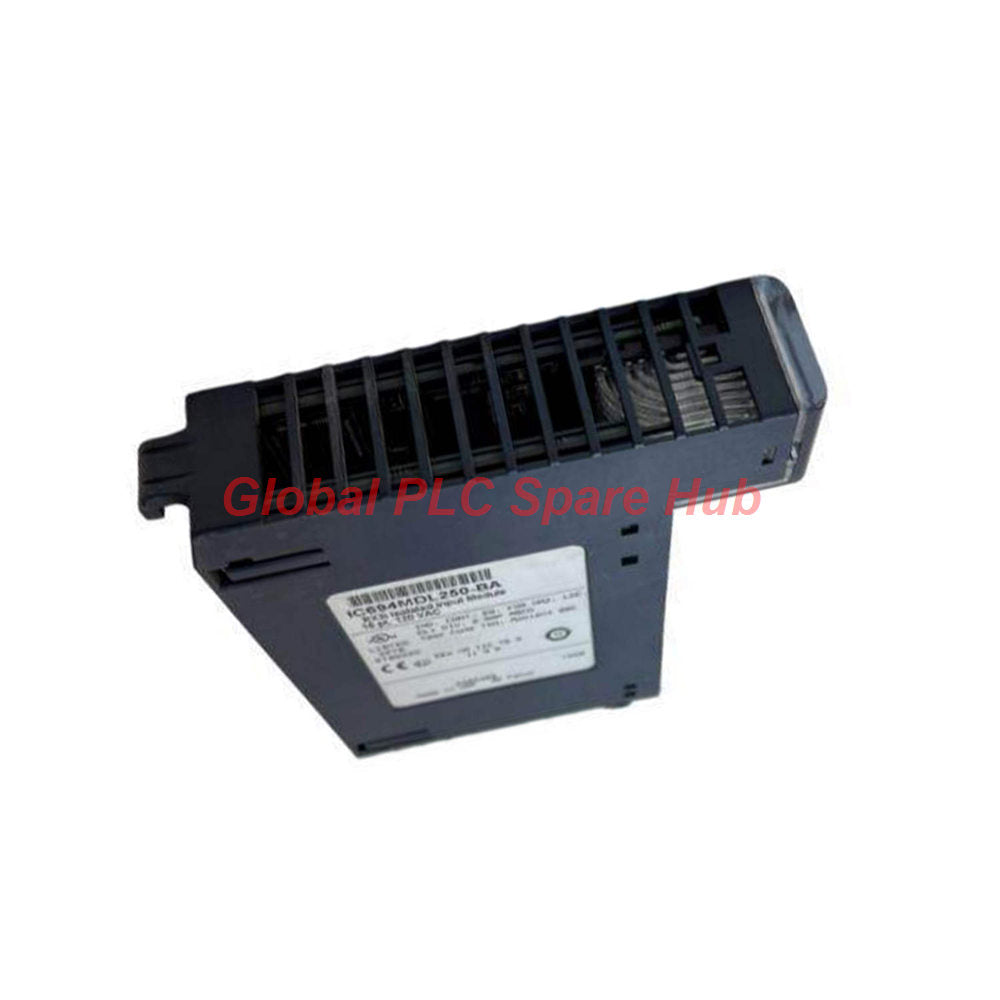

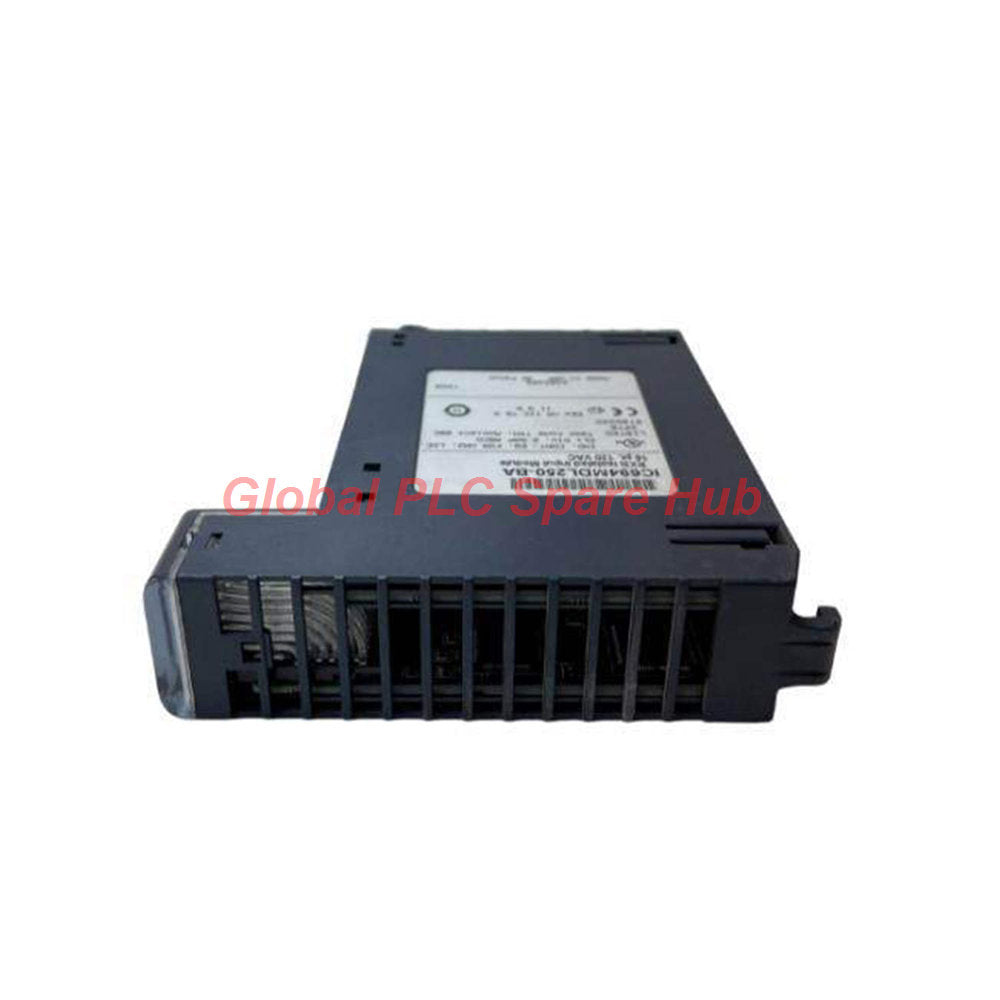

Módulo de entrada discreta de 16 puntos GE Fanuc RX3i IC694MDL250 - 120V

Descripción general del producto

El IC694MDL250 es un módulo de entrada discreta de 120 VCA de alto rendimiento, diseñado específicamente para los entornos de controladores PACSystems RX3i y Serie 90-30. Fabricado originalmente por GE Intelligent Platforms y actualmente compatible con Emerson Automation, esta robusta tarjeta de entrada cuenta con dieciséis (16) canales aislados individualmente diseñados para manejar señales industriales de alto voltaje de forma segura. Los profesionales de la automatización industrial confían en el IC694MDL250 para capturar entradas binarias de dispositivos de campo complejos, al tiempo que garantiza un aislamiento galvánico confiable y una inmunidad al ruido en condiciones de operación adversas.

Especificaciones técnicas

• Marca: GE Fanuc / GE Intelligent Platforms
• Serie: PACSystems RX3i
• Número de pieza: IC694MDL250
• Tipo de producto: Módulo de entrada discreta de 16 canales
• Voltaje de entrada nominal: 120 VCA (47 a 63 Hz)
• Rango de voltaje de entrada: 0 a 132 VCA
• Número de canales: 16 puntos aislados individualmente en un solo grupo
• Rango de voltaje de estado activado: 70 VCA a 132 VCA (corriente de 6 mA)
• Rango de voltaje de estado desactivado: 0 VCA a 20 VCA (corriente de 2,5 mA)
• Consumo de corriente de entrada: 14,5 mA nominal por canal
• Consumo de energía de la placa posterior: 60 mA a 5 VCC
• Tiempo de respuesta: Máximo 30 ms (estado activado), Máximo 45 ms (estado desactivado)
• Aislamiento óptico: 250 VCA continuos; 1500 VCA durante 1 minuto de canal a placa posterior
• Conectores de terminal compatibles: Kits de bloques IC694TBBx32 o IC694TBSx32
• Entorno operativo: Áreas peligrosas Clase 1, División 2, Grupos A, B, C, D

Guía de instalación e integración

• Flexibilidad de montaje: Se puede instalar en rieles DIN estándar o directamente en bases de montaje en panel dentro de racks locales o nodos de E/S distribuidos.
• Capacidad de intercambio en caliente: Admite procedimientos de reemplazo en caliente, lo que permite a los técnicos intercambiar módulos de forma segura sin apagar todo el rack de la placa posterior.
• Requisito de firmware: Requiere la versión de firmware de la CPU host 3.5 o posterior para procesar correctamente los intercambios de datos de alta velocidad y los diagnósticos de terminal.
• Especificaciones de cableado: Termine las señales de campo utilizando calibres de cable apropiados en bloques de terminales compatibles equipados con amortiguadores RC incorporados para la supresión de ruido transitorio.

Facilidad de puesta en marcha y mantenimiento

• Indicadores de estado de canal: Cada uno de los 16 puntos de entrada cuenta con un LED dedicado en el panel frontal que se ilumina para proporcionar una retroalimentación visual instantánea sobre el estado de la señal.
• Filtrado configurable: Los tiempos de filtro de entrada seleccionables por software que van desde 20 ms a 2540 ms (en incrementos de 20 ms) se pueden enviar directamente desde la CPU para eliminar el ruido de la línea.
• Diagnósticos de terminal: Los errores del bloque de terminales del lado del campo y las condiciones de cable abierto se informan automáticamente al procesador central RX3i principal para una rápida resolución de problemas.

Compatibilidad y certificaciones

• Compatibilidad con el controlador: Totalmente compatible con racks PACSystems RX3i, bases de expansión y arquitecturas de comunicación de placa posterior serie de alta velocidad.
• Estándares de seguridad: Certificado según UL 508 y equivalente a los estándares CSA C22.2 No. 142-M1987 para equipos de control industrial.
• Aprobación para ubicaciones peligrosas: Aprobado para su implementación segura en entornos industriales peligrosos de Clase 1, División 2.

Lista de empaque y términos de garantía

• Lista de empaque: Un (1) módulo de entrada discreta IC694MDL250, caja de embalaje protectora antiestática y hoja de documentación del hardware.
• Términos de la garantía: Totalmente respaldado por una garantía integral de 12 meses que cubre la integridad estructural y el rendimiento operativo desde la fecha de compra.

Envío y logística

• Red de mensajería: Envío global exprés gestionado de forma segura a través de transportistas confiables como FedEx, UPS y DHL.
• Ventana de cumplimiento: Los pedidos se verifican, empaquetan de forma segura y se envían en un plazo de 24 a 48 horas para minimizar el tiempo de inactividad inesperado de la planta.

Escenarios de aplicación típicos

• Líneas de montaje de fabricación: Monitoreo de señales de estado de escritorios de control de botones, interruptores de límite y contactos auxiliares mecánicos.
• Plantas de procesamiento pesado: Interfaz con sensores de proximidad de alto voltaje y selectores de rueda en pisos de procesamiento químico o metálico resistentes.
• Patines de distribución de energía: Captura de estados de retroalimentación binaria de equipos de conmutación industrial y paneles de protección de relés que operan en líneas de servicios públicos de 120 VCA.

Perspectiva y experiencia de campo de Global PLC Spare HUB

Al implementar tarjetas de entrada de CA de alto voltaje como el IC694MDL250 en zonas industriales pesadas, el ruido eléctrico inducido por variadores de frecuencia cercanos a veces puede causar cambios de estado fantasma. Basándonos en la experiencia de instalación en campo, nuestro equipo de ingeniería recomienda encarecidamente utilizar cables de control blindados, garantizar una conexión a tierra adecuada del gabinete y configurar tiempos de filtro de entrada apropiados (por ejemplo, establecer filtros superiores a 40 ms) en el software de programación para eliminar por completo los picos transitorios de alta frecuencia.

Preguntas frecuentes

¿Cuál es la principal ventaja del aislamiento individual de los canales en el IC694MDL250?

El aislamiento individual de los canales garantiza que un fallo eléctrico o una condición de sobretensión en un punto de entrada no se propague ni dañe los canales adyacentes o los circuitos internos de la placa posterior.

¿Se puede reemplazar el módulo IC694MDL250 mientras el sistema está encendido?

Sí, el módulo admite el intercambio en caliente dentro de arquitecturas de placa posterior RX3i compatibles, lo que permite el reemplazo sin apagar todo el rack de control.

¿Cómo configuro los tiempos de filtro de entrada para este módulo?

Los tiempos de filtro de entrada se configuran dentro del árbol de configuración del software de programación y se envían directamente desde la CPU RX3i al módulo en incrementos de 20 ms hasta 2540 ms.

¿Qué accesorios de cableado de campo se requieren para una conexión adecuada?

El módulo depende de opciones de bloques de terminales compatibles, como los conjuntos de conectores de encaje IC694TBBx32 o IC694TBSx32 para terminaciones seguras del cableado de campo.

¿Qué criterios de compra debo considerar al seleccionar módulos de entrada de reemplazo?

Siempre verifique la capacidad de ranura de placa posterior disponible de su rack, compruebe que la versión de firmware de su CPU cumpla con el requisito mínimo de 3.5 y haga coincidir el voltaje de campo nominal (120 VCA) con su infraestructura de sensor existente.
