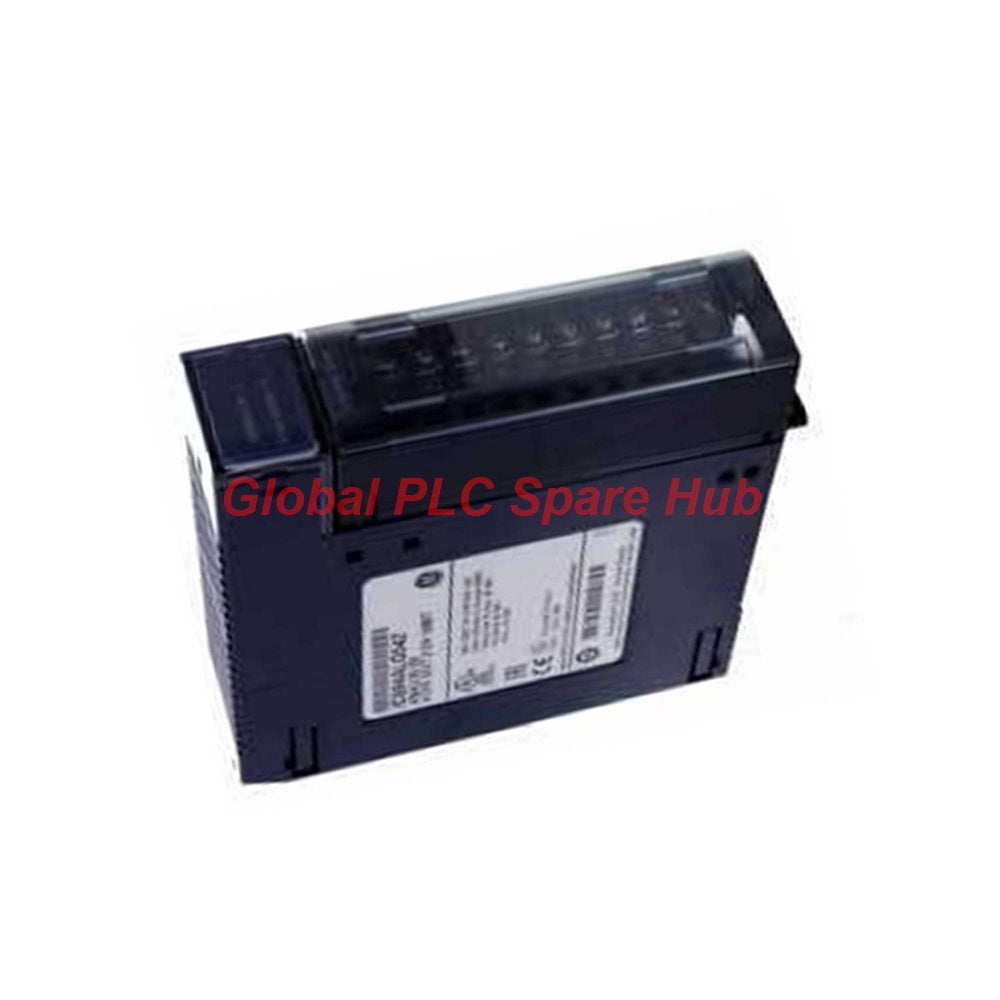

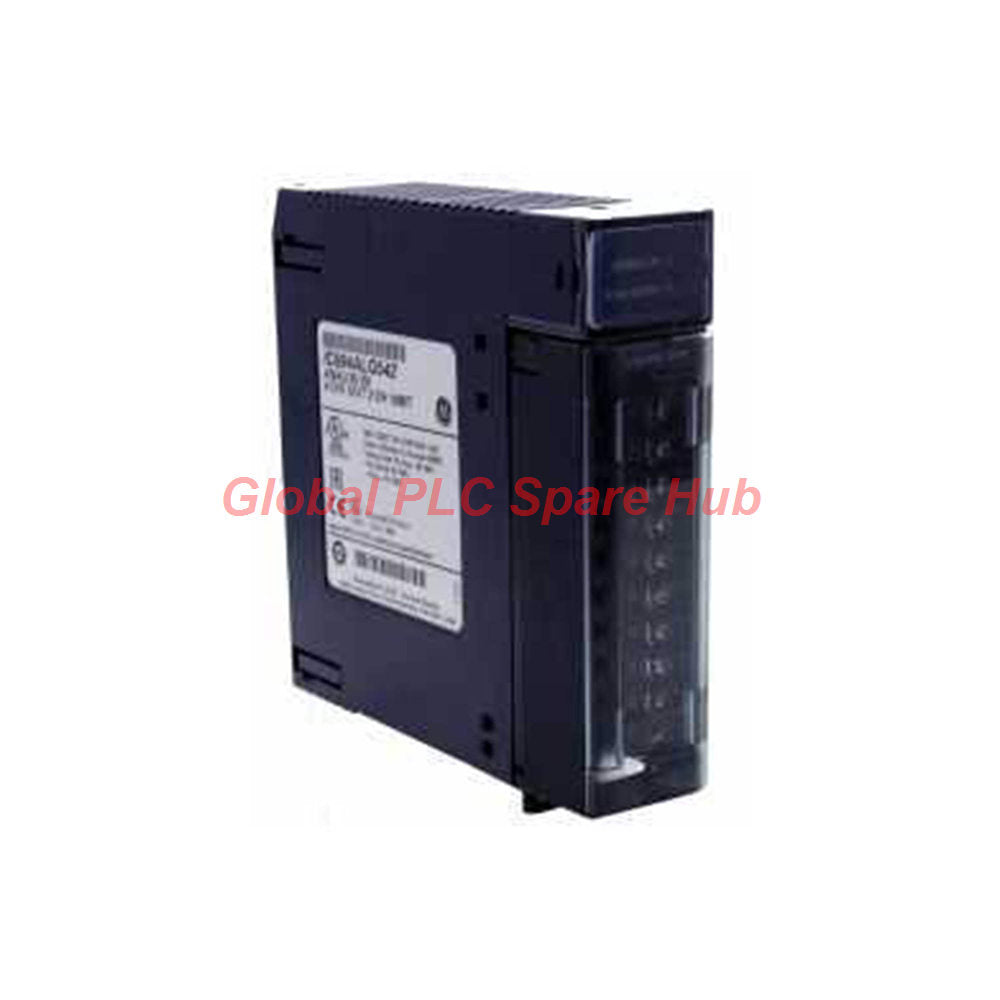

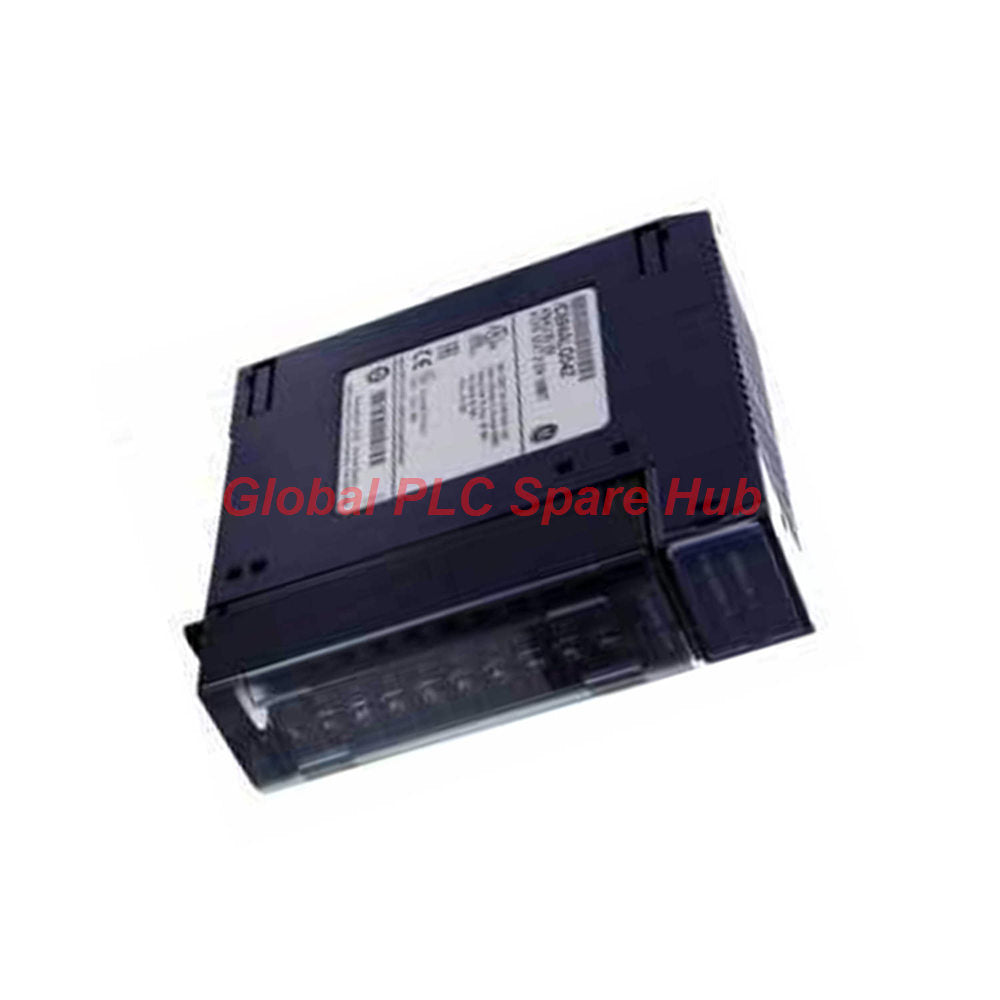

IC694ALG542 GE Fanuc Módulo de E/S analógico | PACSystems

Descripción general

El IC694ALG542 es un módulo de entrada y salida analógica mixta de alto rendimiento diseñado para la arquitectura GE Fanuc RX3i PACSystems. Construida para unir procesos de automatización compactos, esta unidad híbrida integra cuatro canales de entrada diferencial y dos canales de salida de un solo extremo en una sola tarjeta de estado sólido. Procesa señales de voltaje y corriente en rangos unipolares y bipolares, lo que brinda a los ingenieros de control una solución de hardware unificada para leer transmisores de proceso y accionar actuadores analógicos simultáneamente.

Especificaciones técnicas completas y métricas de rendimiento

• Marca / Serie / Tipo: GE Fanuc / RX3i PACSystems / Módulo de E/S analógicas
• Número de pieza / Modelo: IC694ALG542
• Capacidad del canal de entrada: Cuatro (4) canales de entrada diferencial configurables e independientes
• Capacidad del canal de salida: Dos (2) canales de salida analógicos de un solo extremo independientes
• Rangos de señal (voltaje y corriente): 0 a +10 V (unipolar), -10 a +10 V (bipolar), 0 a 20 mA y 4 a 20 mA
• Rendimiento de la tasa de actualización: Ciclo de actualización de alta velocidad de 2 ms en todos los canales activos
• Fuente de alimentación externa: Rango de 20 a 30 VCC (24 VCC nominal) con un rizado de voltaje máximo del 10 %
• Capacidad de carga de salida: Corriente de salida máxima de 5 mA con una resistencia de carga mínima de 2 kΩ

Conocimientos y experiencia de campo de Global PLC Spare HUB

Al poner en marcha bucles de señal mixta utilizando el IC694ALG542, los técnicos de campo de Global PLC Spare HUB enfatizan la correcta conexión a tierra de los drenajes del blindaje en el punto de entrada del panel para evitar que el ruido de modo común distorsione las señales de bajo nivel de 4-20 mA. Además, al cambiar entre los modos de voltaje y corriente a través del software Machine Edition, asegúrese de que los bloques de cableado de campo físico coincidan con las asignaciones de puente o terminal configuradas para evitar fallas por circuito abierto durante el arranque.

Instalación, configuración de software y pautas de compatibilidad

• Integración de backplane: Se instala sin problemas en las ranuras de backplane estándar de RX3i, obteniendo energía del bus de 5V o de una fuente de alimentación auxiliar externa de 24 VCC.
• Entorno de programación: La escala de canales, la selección de rango y los parámetros de alarma son totalmente configurables a través del software GE Fanuc Machine Edition.
• Detección de cable abierto: Las capacidades de diagnóstico integradas monitorean automáticamente la continuidad del bucle en los canales de bucle de corriente activos.
• Alarmas configurables por el usuario: Se pueden establecer puntos de activación personalizados dentro del software de programación para señalar instantáneamente los valores de proceso fuera de rango.

Capacidades avanzadas de diagnóstico e informe de fallas

• Informe de diagnóstico: Envía automáticamente fallas de hardware, errores de canal y condiciones de cable abierto directamente a la tabla del controlador de la CPU RX3i.
• Verificación de LED de estado: Los indicadores frontales proporcionan retroalimentación visual inmediata sobre el estado operativo del módulo y el estado de la fuente de alimentación externa.
• Procesamiento de alta velocidad: La tasa de actualización de 2 ms garantiza una captura rápida de las fluctuaciones analógicas transitorias sin retrasar los bucles de control.

Equipos objetivo y escenarios típicos de aplicación industrial

• Sistemas de control de procesos: Regulación de válvulas de control proporcionales y monitoreo de transmisores de presión en sistemas de dosificación química.
• Sistemas de automatización HVAC: Control de actuadores de compuertas mientras se rastrean los sensores de temperatura del circuito de agua fría.
• Plantas de tratamiento de agua: Gestión de las velocidades de la bomba de alimentación química en función de los bucles de retroalimentación de pH y medidor de flujo en tiempo real.

Logística global, garantía y pautas de adquisición

• Transportistas de carga exprés: Envío fiable a todo el mundo de forma segura a través de FedEx, UPS y DHL.
• Velocidad de cumplimiento: Los pedidos estándar se procesan y envían en un plazo de 24 a 48 horas.
• Garantía de calidad: Respaldado por una garantía completa de 12 meses que cubre todos los defectos de material y mano de obra.

Preguntas frecuentes

P: ¿Se pueden operar simultáneamente los canales de entrada y salida del IC694ALG542?

R: Sí, las cuatro entradas diferenciales y las dos salidas de un solo extremo operan simultáneamente y se pueden configurar de forma independiente a través del software de programación.

P: ¿Qué paquete de software se requiere para modificar los parámetros de escala y rango en este módulo?

R: La configuración requiere el software GE Fanuc Machine Edition, que permite a los usuarios establecer unidades de ingeniería personalizadas, alarmas y parámetros de filtrado para cada canal.

P: ¿Cómo soluciono una falla por cable abierto reportada en un canal de entrada de 4-20 mA?

R: Verifique las conexiones sueltas de los bloques de terminales, verifique que la fuente de alimentación del bucle esté activa y asegúrese de que el cableado del transmisor de campo no haya experimentado una interrupción.

P: Guía de compra: ¿Qué verificaciones eléctricas se deben realizar antes de reemplazar un módulo analógico existente?

R: Verifique que su fuente de alimentación externa de 24 VCC se mantenga estrictamente dentro de la ventana de 20 a 30 VCC con menos del 10 % de rizado para evitar un rendimiento errático de la conversión analógica.

P: ¿El IC694ALG542 admite entradas de voltaje tanto unipolares como bipolares en la misma tarjeta?

R: Sí, los canales individuales se pueden configurar por software para operación unipolar de 0 a +10 V o bipolar de -10 a +10 V, según los requisitos de su sensor.
