Módulo de salida analógica IC694ALG391 GE Fanuc RX3i | Pida hoy mismo

Arquitectura de ingeniería y descripción funcional

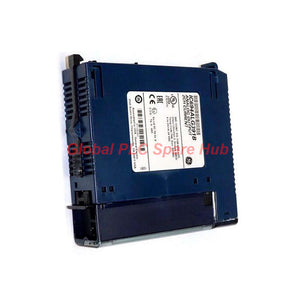

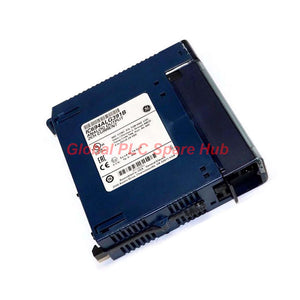

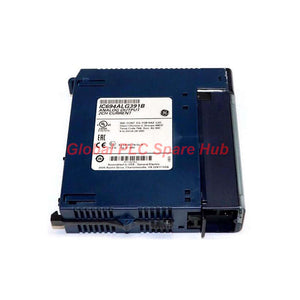

El Módulo de Salida Analógica IC694ALG391 GE Fanuc RX3i PacSystems está diseñado para unir la lógica de los controladores digitales con la instrumentación de campo de precisión a través de marcos de automatización industrial. Con 2 canales de salida aislados, esta unidad utiliza una conversión de datos binarios de alta resolución de 12 bits para generar señales de corriente fiables. Las opciones de configuración seleccionables por puente permiten a los ingenieros adaptar los rangos de salida entre 0 a 20 mA o 4 a 20 mA dependiendo de los requisitos del bucle.

Conocimiento del Global PLC Spare HUB: Al modernizar arquitecturas de control heredadas con nodos de E/S distribuidos, los técnicos de campo con frecuencia se enfrentan a limitaciones de caída de voltaje en largas tiradas de señal. La implementación del módulo IC694ALG391 dentro de un backplane de expansión serial RX3i garantiza una regulación de carga aislada de 24 V CC estable de hasta 5,16 vatios, lo que evita la distorsión de la señal en el elemento de control final.

Especificaciones del sistema y parámetros de energía

• Marca: GE Fanuc
• Serie: RX3i PacSystems (Totalmente compatible con los backplanes de expansión de la Serie 90-30)
• Número de pieza / Modelo: IC694ALG391
• Tipo de módulo: Módulo de salida de corriente analógica de 2 canales
• Resolución de conversión de datos: 12 bits de datos binarios
• Rangos de salida configurables: 0 a 20 mA o 4 a 20 mA (mediante puentes de hardware)
• Capacidad de carga del backplane de 5V CC: Hasta 30 mA o 0,15 vatios
• Capacidad de energía aislada de 24V CC: Hasta 215 mA o 5,16 vatios
• Indicación de estado: LED verde "Módulo OK" integrado para verificar la energía y el estado operativo

Pautas de implementación y protocolos de seguridad

• Compatibilidad con backplane: Se monta directamente en cualquier ranura de E/S en los backplanes de expansión serial de la Serie 90-30 o RX3i.
• Integración de CPU: Certificado para una comunicación fluida con todos los modelos de CPU en la plataforma GE Fanuc RX3i.
• Prohibición de intercambio en caliente: Nunca instale ni quite este módulo mientras la alimentación del sistema esté activa. La inserción en caliente conlleva el riesgo de daños graves en el backplane, descargas eléctricas o fallas en el PLC de todo el sistema.

Aplicaciones objetivo y capacidades de diagnóstico

• Control de válvulas proporcionales en sistemas de dosificación química y mezcla de fluidos.
• Generación de puntos de ajuste de referencia de velocidad para variadores de frecuencia (VFD) industriales.
• Accionamiento de registrador analógico y medidor de panel en paneles de control de tratamiento de aguas residuales.
• Capacidad de diagnóstico: Monitorea la estabilidad interna del carril de energía y el handshake del procesador a través del indicador LED "Módulo OK" del panel frontal.
• Capacidad de diagnóstico: Identifica errores de configuración de bucle y discrepancias de conversión antes de que ocurra la desestabilización del bucle de control.

Logística, cumplimiento y protección de garantía

• Transportistas de distribución global: Envío rápido y seguro a través de Fedex, UPS y DHL.
• Plazo de procesamiento: Ventana de manejo de 24 a 48 horas para artículos en stock estándar.
• Integridad del embalaje: Cajas antiestáticas industriales equipadas con amortiguación de espuma que absorbe los golpes.
• Garantía de calidad: Totalmente respaldado por una garantía de rendimiento operativo de 12 meses.

Preguntas frecuentes de expertos

Pregunta: ¿Se puede intercambiar en caliente el módulo IC694ALG391 durante los ciclos de mantenimiento rutinario?
Respuesta: No, el intercambio en caliente está estrictamente prohibido. Insertar o quitar el módulo con la alimentación aplicada puede dañar permanentemente los circuitos internos y provocar fallos en el sistema.

Pregunta: ¿Cómo se configuran los rangos de corriente de salida en este módulo de 2 canales?
Respuesta: Los rangos de salida se configuran manualmente utilizando puentes de hardware físicos en la placa de circuito del módulo para alternar entre 0-20 mA y 4-20 mA.

Pregunta: ¿Qué factores específicos deben guiar mi selección al actualizar de E/S de la Serie 90-30 a backplanes RX3i?
Respuesta: Asegúrese de que su arquitectura de backplane admita los requisitos de expansión y que los límites de potencia de la fuente de alimentación tengan en cuenta el consumo de 215 mA en el riel aislado de 24 V.

Pregunta: ¿Qué significa el LED verde "Módulo OK" durante las operaciones en tiempo de ejecución?
Respuesta: El LED verde confirma que las fuentes de alimentación internas funcionan correctamente y que el módulo se comunica con éxito con la CPU anfitriona.

Pregunta: ¿Por qué esta unidad analógica requiere un manejo cuidadoso con respecto a las cargas de voltaje aisladas de 24 V?
Respuesta: Exceder la clasificación térmica y eléctrica de 5,16 vatios (215 mA) puede sobrecargar los controladores internos, lo que resulta en degradación del canal o desviación de la señal.
