Fuente de alimentación para PLC GE Fanuc Series 90-30 IC693PWR330 | 30W

IC693PWR330 | Fuente de alimentación de alta capacidad para racks de la Serie 90-30

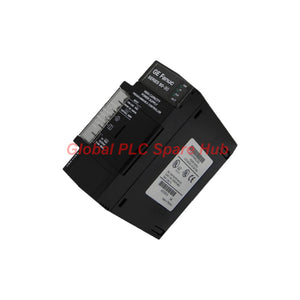

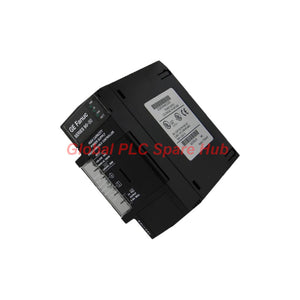

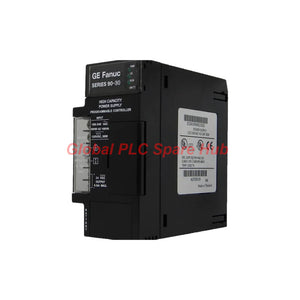

La GE Fanuc IC693PWR330 es una fuente de alimentación de alta capacidad para la plataforma PLC Serie 90-30. Convierte una entrada de CA o CC compatible en los rieles de CC utilizados por el plano posterior (backplane) del PLC y los circuitos de campo soportados.

Su principal ventaja de selección es la capacidad declarada de 30 W en el riel de 5 VCC, lo que la hace relevante para racks de la Serie 90-30 con una demanda significativa en el backplane de 5 V. Antes de la instalación, los ingenieros deben calcular la carga real en cada salida y confirmar los límites de carga combinada de la fuente de alimentación.

Descripción general de los rieles de alimentación

• Fuente de alimentación del backplane de 5 VCC: alimenta el backplane del PLC y los módulos conectados. Los datos suministrados indican hasta 30 W para este riel.
• Fuente de alimentación de relés de 24 VCC: proporciona energía para los circuitos de salida de relés de la Serie 90-30 soportados; la clasificación proporcionada es de hasta 15 W.
• Salida aislada de 24 VCC: proporciona una fuente aislada para módulos compatibles y, donde el diseño del sistema lo permita, circuitos de entrada externos de 24 VCC. La clasificación proporcionada es de hasta 20 W.
• Flexibilidad de entrada CA/CC: acepta un rango de entrada de CA o CC especificado, sujeto a un cableado y polaridad correctos.

Especificaciones técnicas

Aclaración sobre la potencia nominal: El material suministrado enumera 30 W para la salida de 5 VCC, 20 W para la de 24 VCC aislada y 15 W para la salida de relé de 24 VCC, a la vez que describe una capacidad total de 30 W. Estas cifras no deben interpretarse como potencia de salida disponible simultáneamente. Confirme los límites de carga compartida y salida combinada del fabricante utilizando el manual IC693PWR330 aplicable y el cálculo de potencia del rack.

Colocación en rack e integración eléctrica

La IC693PWR330 se instala en la posición designada para la fuente de alimentación en el lado izquierdo de un rack compatible de la Serie 90-30. Suministra la energía a los rieles del backplane requeridos por la CPU y los módulos de E/S instalados o módulos especiales. No es un dispositivo de E/S de campo independiente.

• Cálculo de carga del rack: sume la demanda de 5 VCC de los módulos instalados y verifique las cargas de 24 VCC frente a las clasificaciones de salida relevantes.
• Selección de la fuente de entrada: verifique si el panel proporciona energía de CA o CC y si esta se encuentra dentro del rango de entrada aplicable.
• Polaridad de CC: siga cuidadosamente el diagrama de terminales; la descripción suministrada indica que las conexiones de entrada de CC son sensibles a la polaridad.
• Tierra de protección: conecte los conductores de puesta a tierra y protección de acuerdo con el manual del equipo y las normas eléctricas del lugar.
• Trabajo en terminales: aísle y verifique la alimentación de entrada antes de realizar el cableado, la extracción o el reemplazo.

Idoneidad del equipo y la aplicación

• Racks de PLC GE Fanuc Serie 90-30: suministra energía al backplane para CPU compatibles, E/S digitales, E/S analógicas y módulos especiales.
• Configuraciones de alta carga en el backplane de 5 V: puede ser apropiado cuando el rack instalado requiere el riel de 5 V de alta capacidad, siempre que la demanda calculada del rack esté dentro del límite documentado.
• Paneles de control de maquinaria antigua: admite la operación continua de equipos de control existentes de la Serie 90-30 cuando el tipo de fuente de alimentación y la configuración del rack coinciden.
• Gabinetes de control de procesos y servicios: proporciona alimentación al PLC para aplicaciones de control compatibles; la idoneidad depende de la carga del módulo, las condiciones ambientales y el diseño del panel.
• Mantenimiento y reemplazo: puede servir como repuesto coincidente para una instalación documentada, sujeto a la verificación del número de pieza exacto y su condición.

Límite de selección: No elija este módulo solo porque el voltaje de entrada coincida. Confirme la compatibilidad del rack, la corriente de 5 V requerida, el uso de las salidas de 24 V y el presupuesto de energía combinado.

Verificaciones de puesta en marcha

1. Identifique el rack: registre la configuración del rack Serie 90-30 y los números de catálogo de la CPU y los módulos instalados.
2. Calcule la demanda de los rieles: utilice los datos de consumo de energía específicos del módulo para calcular la carga de 5 VCC y cualquier carga de 24 VCC aplicable.
3. Verifique el voltaje de la fuente: mida la alimentación de CA o CC entrante y confirme que esté dentro del rango de entrada nominal.
4. Inspeccione el cableado y las terminales: verifique la polaridad de la entrada de CC, el ajuste de los terminales, la tierra de protección y los signos de daños por calor.
5. Verifique los rieles de salida: después de la instalación y energización segura, mida los rieles de CC relevantes y verifique que permanezcan dentro de las especificaciones bajo la carga normal del rack.
6. Confirme el funcionamiento del sistema: revise el estado de la CPU y los módulos después del encendido e investigue cualquier falla en el rack antes de devolver el equipo al servicio.
-->

Guía de diagnóstico: ¿Falla de la fuente de alimentación o del rack?

Una falla del PLC relacionada con la energía puede originarse en la fuente entrante, el módulo de fuente de alimentación, un riel sobrecargado, un problema de cableado o un módulo aguas abajo. Utilice mediciones y diagnósticos del sistema para reducir la causa.

• Sin energía o fallo en el arranque: verifique la fuente entrante, las conexiones de los terminales y la configuración correcta de entrada de CA/CC.
• Los módulos de CPU o E/S reportan fallas: verifique el voltaje del backplane y determine si la carga del rack instalada excede la capacidad de la fuente.
• Reinicio intermitente: investigue caídas de tensión de entrada, conexiones sueltas, carga excesiva y si se cumple el requisito mínimo de tiempo de espera bajo condiciones reales.
• Comportamiento anormal de 24 V: identifique si el circuito afectado utiliza la fuente de alimentación de relés o la salida aislada de 24 V, luego verifique su carga y cableado frente a la clasificación de salida correcta.
• Indicadores de estado: observe los LED disponibles de la fuente de alimentación y registre su estado. La descripción suministrada menciona indicadores PWR y OK, así como indicaciones de RUN y BATT; verifique los significados exactos de los indicadores para la unidad instalada.
• Sobrecarga sospechada: compare la carga medida con los límites de riel y salida combinada del fabricante. No reinicie ni vuelva a energizar repetidamente una sobrecarga sospechosa sin identificar su causa.

No se debe asumir que la interfaz RS-485 listada proporciona comunicaciones de PLC de propósito general o un protocolo de diagnóstico específico sin confirmación del manual aplicable.

Perspectiva de Global PLC Spare HUB

Para la IC693PWR330, una decisión de reemplazo confiable comienza con el presupuesto de energía del rack. Los ingenieros deben calcular la demanda del backplane de 5 V de los módulos instalados y contabilizar por separado el uso de relés y los 24 V aislados. Las clasificaciones de salida en los resúmenes de productos pueden malinterpretarse como asignaciones de potencia independientes y simultáneas; verifique las especificaciones de carga combinada del fabricante antes de la puesta en marcha.

Debido a que la información sobre el ciclo de vida suministrada identifica este modelo como discontinuado u obsoleto, verifique el número de catálogo exacto, la condición física y los detalles de abastecimiento antes de realizar un pedido. Para un rack antiguo en funcionamiento, documente el cableado de la fuente existente y mida el comportamiento del riel bajo carga antes de concluir que la fuente misma está defectuosa.

Garantía y envío

• Garantía: 12 meses.
• Transportistas: FedEx, UPS y DHL, sujeto al destino y acuerdos de envío.
• Detalles de cotización: proporcione el número de catálogo IC693PWR330, cantidad, destino, detalles del rack o CPU, y cualquier información requerida sobre el estado o embalaje.

Preguntas frecuentes

1. ¿Cómo determino si la IC693PWR330 tiene suficiente capacidad para mi rack?

Enumere cada módulo instalado y obtenga su consumo especificado de 5 VCC y 24 VCC aplicable. Sume las cargas por riel y compárelas con los límites documentados de la fuente de alimentación, incluidas las restricciones de salida combinada. Deje un margen de diseño adecuado en lugar de dimensionar solo a la potencia nominal.

2. ¿Puedo reemplazar otra fuente de alimentación de la Serie 90-30 con este modelo de alta capacidad?

No automáticamente. Compare el número de catálogo del reemplazo, el rango de entrada, la posición en el rack, los rieles de salida y las clasificaciones de potencia con la fuente original y los requisitos del rack. Una mayor capacidad de 5 V no establece compatibilidad con todos los racks o configuraciones de carga.

3. ¿Qué debo inspeccionar si el PLC se reinicia cuando se instalan módulos de E/S adicionales?

Vuelva a calcular la demanda de energía del rack y mida el riel de 5 V bajo carga. Compruebe si hay una fuente sobrecargada, conexiones sueltas en el backplane o alimentación, caída de tensión de entrada y un módulo defectuoso que consuma corriente anormal. Agregue módulos solo después de verificar el presupuesto de energía.

4. ¿El puerto RS-485 significa que la fuente de alimentación se puede usar como un adaptador de comunicaciones general?

No se debe asumir tal capacidad solo por la descripción del puerto. Confirme la función prevista de la interfaz, las conexiones de dispositivos soportadas y el protocolo en la documentación relevante de GE Fanuc antes de diseñar una conexión de comunicación o diagnóstico.

5. ¿Qué información es más útil al buscar esta fuente de alimentación antigua?

Proporcione una imagen clara de la placa de características, el número de catálogo exacto, el modelo de rack y CPU, el tipo de fuente de entrada y las cargas de riel medidas o calculadas. También confirme si el reemplazo debe coincidir con una condición de producto o marca de certificación particular, ya que los datos del ciclo de vida suministrados identifican la pieza como obsoleta.
