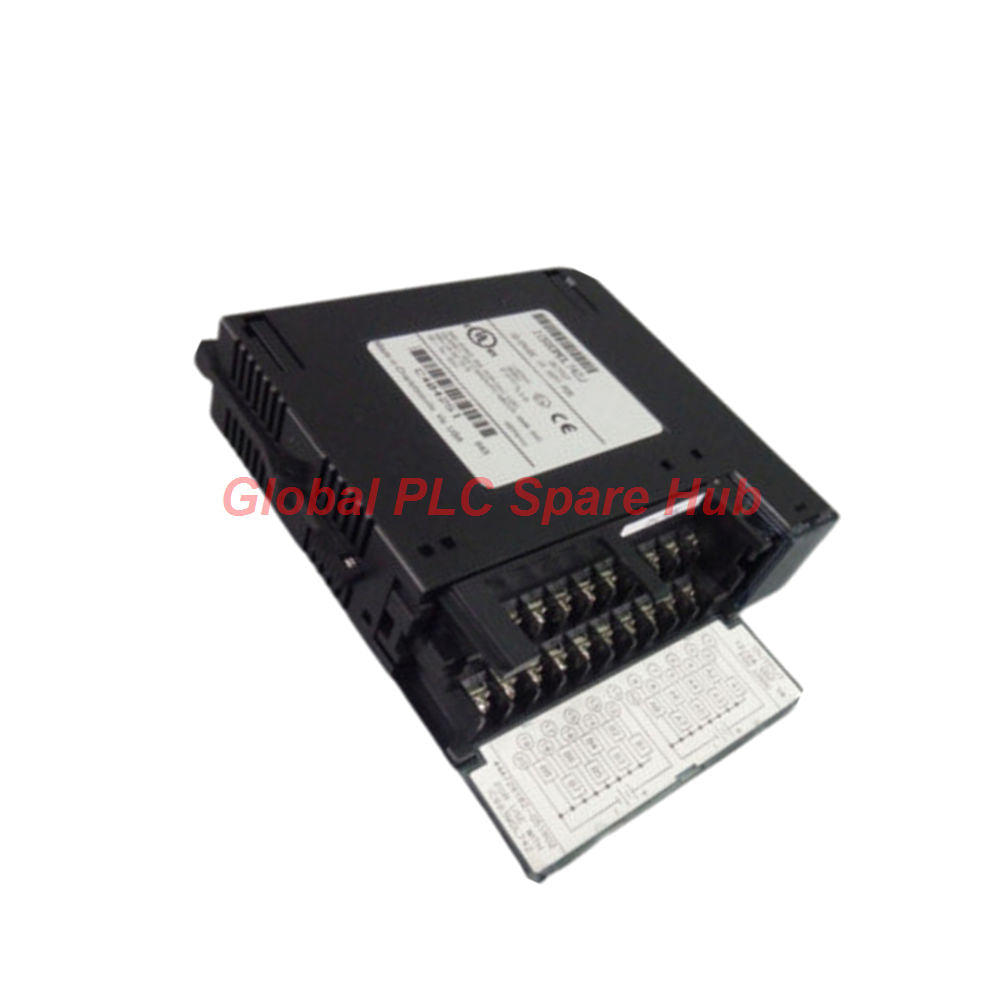

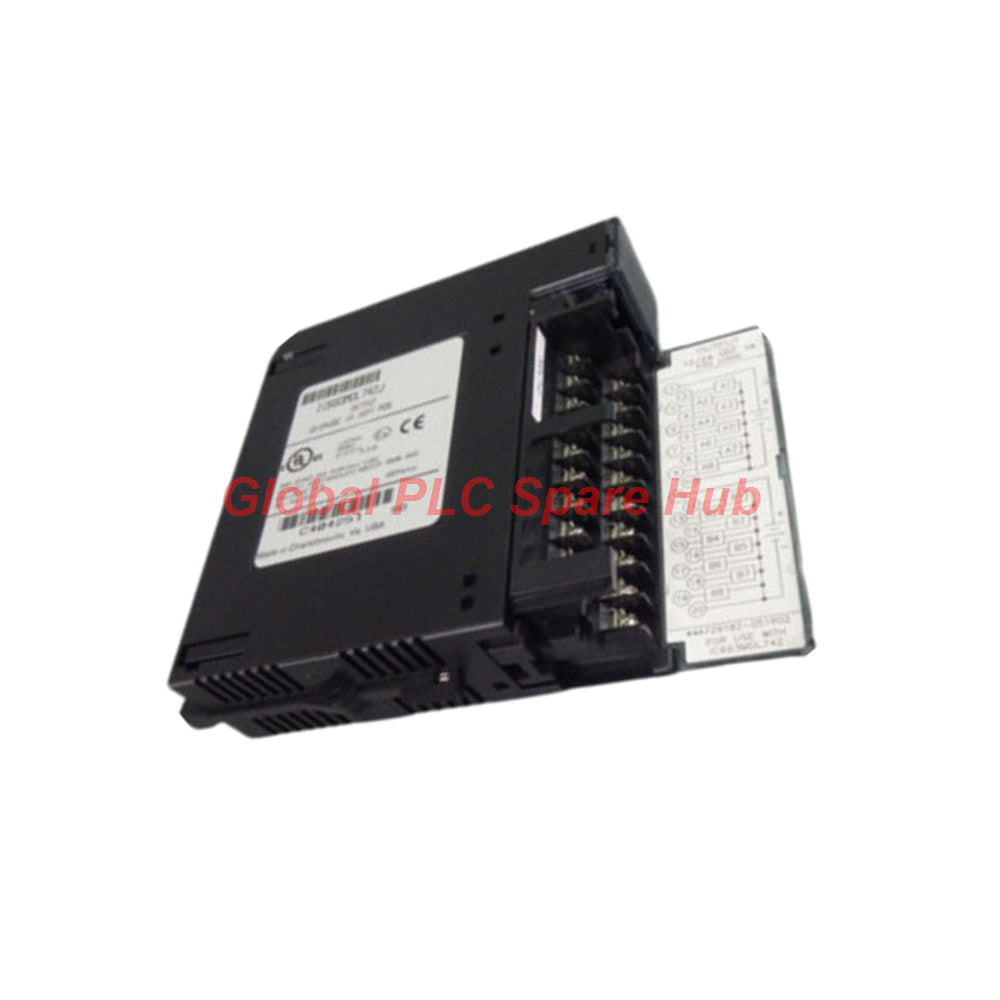

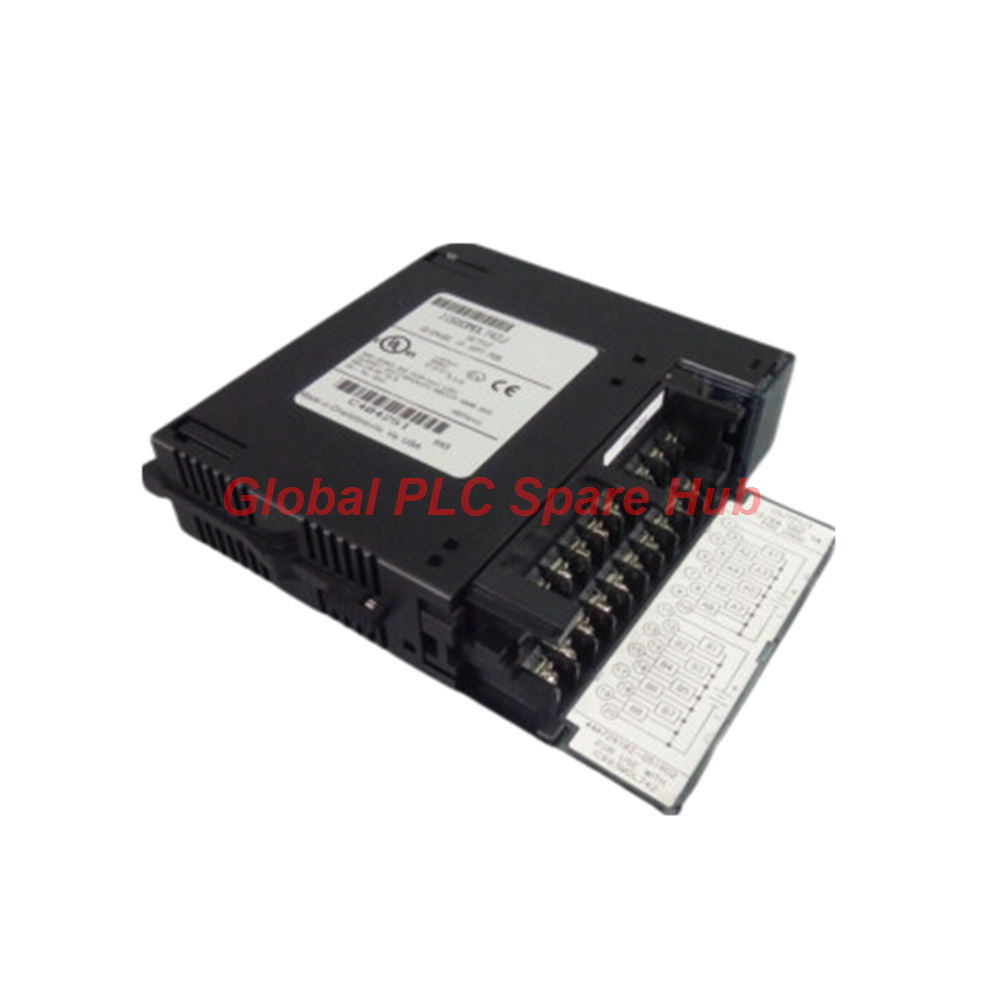

Módulo de salida discreta de 16 puntos y 24 VCC de la serie 90-30 de GE Fanuc IC693MDL742

Descripción general de ingeniería: Arquitectura de salida IC693MDL742

El IC693MDL742 es un módulo de salida discreta de lógica positiva de 16 puntos de alta densidad diseñado para placas posteriores de PLC GE Serie 90-30 (ahora Emerson Automation).

Operando en un umbral nominal de 12/24 VCC (+20%, -15%), el IC693MDL742 ofrece conmutación de estado sólido para cargas de campo industriales inductivas y resistivas de servicio mediano.

La matriz de canales de salida se divide en 2 grupos aislados de 8 puntos, proporcionando un aislamiento de 500 VCC entre grupos y un aislamiento óptico de 1500 VCC entre los terminales de campo y la placa posterior lógica.

La Protección Electrónica Integrada contra Cortocircuitos (ESCP) monitorea activamente la trayectoria de la fuente de alimentación común de cada banco de 8 canales para evitar el quemado de las pistas durante fallas de campo directas.

Ocupando una sola ranura en cualquier placa base estándar de la Serie 90-30, el módulo consume un escaso 130 mA máximo de corriente de placa posterior de la fuente de alimentación central.

Matriz de parámetros técnicos

Identificación y Arquitectura

• Marca / Fabricante: GE Fanuc / Emerson Automation
• Plataforma de PLC: Serie 90-30
• Número de parte: IC693MDL742
• Tipo de módulo: Módulo de salida discreta de 16 puntos de fuente (lógica positiva)
• Configuración de ranura: Ranura única (montable en cualquier ranura que no sea de CPU / no de fuente de alimentación)

Especificaciones Eléctricas y de Carga

• Rango de voltaje de operación: 12 a 24 VCC (+20%, -15%)
• Capacidad de corriente (por canal): 1.0 Amperio máximo
• Capacidad de corriente (por grupo): 4.0 Amperios a 50°C; 3.0 Amperios a 60°C
• Consumo de energía de la placa posterior: 130 mA a 5 VCC (todas las salidas energizadas)
• Caída de voltaje en estado "On": 1.2 VCC máximo a corriente nominal
• Corriente de fuga en estado "Off": 1.0 mA máximo
• Pico de corriente de entrada: 5.2 Amperios durante 10 milisegundos
• Tiempo de respuesta de conmutación: Respuesta "On": ≤2 ms; Respuesta "Off": ≤2 ms

Protección, Aislamiento y Entorno

• Protección contra fallas: Protección electrónica contra cortocircuitos (ESCP) por grupo
• Aislamiento óptico: 1500 VCC de campo a lógica; 500 VCC de grupo a grupo
• Temperatura de operación: 0°C a 60°C (32°F a 140°F) ambiente
• Rango de humedad relativa: 5% a 95% (sin condensación)

Aplicaciones objetivo y cargas compatibles

• Control de solenoides industriales: Conmutación directa de válvulas direccionales hidráulicas y neumáticas que operan en líneas de bus de 24 VCC.
• Interfaz de arranque de motor: Actuación de bobinas de contactores trifásicos y enclavamientos de arranque de motor sin relés de interposición intermedios.
• Señalización visual y sonora: Activación de torres de alarma de planta, paneles de estado LED y anunciadores de audio.
• Control de actuadores de campo: Control de posicionadores discretos, aletas de amortiguación y válvulas de fluidos automatizadas en patines de proceso.

Características de diagnóstico y manejo de fallas

• LED de estado del canal: Dos filas de LED verdes (1-8 y 9-16) muestran el estado lógico en tiempo real de cada punto de salida individual.
• Indicador de falla ESCP: Un LED rojo central "F" se ilumina inmediatamente cuando se detecta una condición de cortocircuito electrónico en cualquiera de los grupos de salida.
• Apagado automático de grupo: Un disparo ESCP desconecta electrónicamente la alimentación de campo del grupo de 8 canales afectado para salvaguardar la integridad de la placa.
• Procedimiento de restablecimiento de protección ESCP: Desactive y vuelva a activar la alimentación de campo externa de 12/24 VCC después de eliminar la falla de campo para restablecer el enclavamiento ESCP.

Perspectiva de Global PLC Spare HUB

Durante una modernización rutinaria del sistema de control para un sistema de clasificación de transportadores de alta velocidad, los técnicos informaron repetidas activaciones del LED de falla "F" en un módulo IC693MDL742 recién instalado. El equipo de campo asumió que el módulo tenía interruptores de estado sólido defectuosos. Tras una evaluación técnica, descubrimos que, si bien las corrientes de salida individuales medían por debajo del límite de 1.0 amperio por canal, la carga inductiva acumulada de 8 bobinas de freno de 24 VCC activadas simultáneamente excedía la clasificación de grupo de 4.0 amperios a temperatura ambiente de funcionamiento (48 °C). El circuito ESCP funcionaba correctamente al apagar el Grupo 1 para evitar el sobrecalentamiento de la placa. Recomendamos dividir los solenoides de freno entre los grupos 1 y 2 (canales 1-8 y 9-16), equilibrando la carga térmica. Una vez recableado, el sistema funcionó de forma continua sin más eventos de disparo de ESCP.

Logística, Empaquetado y Términos de Garantía

• Envío global exprés: Envío inmediato a todo el mundo a través de servicios de mensajería premium, incluidos FedEx, DHL y UPS.
• Manejo de pedidos: Procesamiento rápido en almacén con salida de envío garantizada dentro de las 24 a 48 horas posteriores a la liquidación del pago.
• Empaquetado industrial: Sellado al vacío en bolsas de protección antiestática ESD con amortiguación de espuma de alta resistencia para absorber la vibración del transporte.
• Garantía: Totalmente respaldado por una garantía de reemplazo operativo integral de 12 meses.

Guía de compra de selección e ingeniería

Al diseñar canales de reemplazo o expansiones con el IC693MDL742, verifique tanto la corriente de carga del punto individual como la corriente total del grupo bajo las condiciones térmicas máximas.

Si sus dispositivos de campo tienen esquemas de cableado de lógica negativa (sumidero), especifique módulos de salida de sumidero como el IC693MDL740 en lugar de este modelo de lógica positiva (fuente).

Siempre tenga en cuenta el presupuesto total de energía de 5V de la placa posterior en el rack al instalar múltiples módulos de salida de la Serie 90-30 para evitar la sobrecarga de la fuente de alimentación.

Preguntas Frecuentes (FAQ) de Ingeniería de Campo

Pregunta: ¿La función ESCP integrada protege los canales individuales para que no extraigan más de 1.0 Amperio?

Respuesta: No, el monitor ESCP rastrea la corriente total en el riel de alimentación común del grupo para evitar la destrucción de la pista de la placa. No actúa como un limitador de corriente de canal individual contra sobrecorrientes menores.

Pregunta: ¿Por qué se enciende el LED verde de un canal, pero la carga de campo de 24 V conectada no se energiza?

Respuesta: Los LED de estado verdes monitorean las señales del lado lógico de la placa posterior de la CPU, no el voltaje de salida de campo real. Verifique el cableado del fusible de campo, las conexiones de alimentación externa de 24 VCC y el par de apriete del tornillo del terminal de salida.

Pregunta: ¿Cómo borro una luz de falla roja "F" enclavada después de reparar una bobina de solenoide dañada en el campo?

Respuesta: El circuito ESCP se enclava en el estado de falla. Debe desconectar y volver a aplicar la alimentación de suministro de usuario externa de 12/24 VCC al bloque de terminales para restablecer el enclavamiento de protección.

Pregunta: ¿Puedo mezclar cargas de 12 VCC en el Grupo 1 y cargas de 24 VCC en el Grupo 2 en el mismo módulo?

Respuesta: Sí, porque el Grupo 1 (terminales 1-10) y el Grupo 2 (terminales 11-20) cuentan con conexiones de alimentación comunes independientes y aislamiento entre grupos de 500 VCC.

Pregunta: ¿Cuál es la práctica recomendada al controlar cargas de CC de alta inductancia con este módulo?

Respuesta: Instale diodos de rueda libre con polarización inversa externos a través de las bobinas inductivas de CC montadas en campo para suprimir los picos de voltaje y extender la vida útil de conmutación del módulo.
