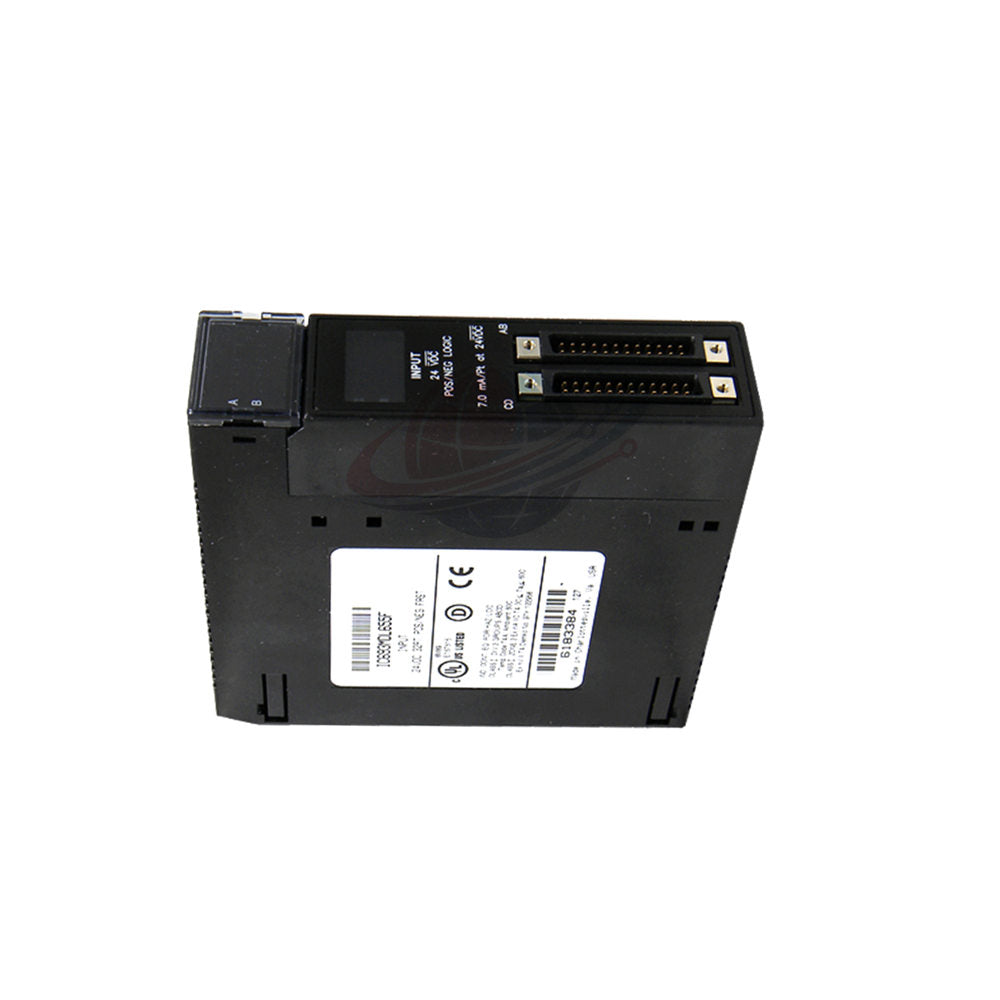

Módulo de entrada discreta de 32 puntos y 24 VCC de la serie 90-30 de GE Fanuc IC693MDL655

Descripción general del producto

• El IC693MDL655 es un módulo de entrada digital de alta densidad de 32 puntos.
• Diseñado para la plataforma PLC Series 90-30 de GE Fanuc / Emerson.
• Esta unidad IC693MDL655 soporta señales de 24VDC con lógica positiva o negativa.
• Cuenta con conectores Fujitsu de alta densidad de 24 pines para una rápida integración del sistema.
• El IC693MDL655 ofrece una barrera de aislamiento de 1500 V para proteger la lógica crítica.

Especificaciones técnicas

• Marca: GE Fanuc / Emerson Automation
• Modelo: IC693MDL655
• Serie: Serie 90-30
• Número de canales: 32 entradas discretas (4 grupos de 8)
• Rango de voltaje: 0 a 30 VCC (24 VCC nominal)
• Umbral de encendido: 11,5 VCC a 30,0 VCC
• Umbral de apagado: 0 a 5,0 VCC
• Corriente de entrada: 7,0 mA típica por canal
• Tiempo de respuesta: 2 ms (encendido/apagado) máximo
• Carga del backplane: 195 mA a 5 VCC; 224 mA a 24 VCC
• Método de conexión: Dos conectores Fujitsu macho de 24 pines
• Aislamiento: Optoaislamiento de 1500 V (campo a lógica)

La visión de Global PLC Spare HUB

• El IC693MDL655 es el estándar de la industria para la detección de alta densidad 90-30.
• Nuestra revisión destaca la capacidad del módulo para ahorrar valioso espacio en el rack en configuraciones complejas.
• El IC693MDL655 es un repuesto crítico para las líneas de fabricación heredadas a nivel mundial.
• Requiere cableado específico IC693CBL327/328 para una terminación de campo adecuada.

Equipo objetivo y escenarios de aplicación

• Automatización discreta: Interfaz con pulsadores, interruptores de límite y fotocélulas.
• Sistemas de embalaje: Detección de alta densidad para líneas de embotellado o envoltura de varias etapas.
• Control de transportadores: Gestión eficiente de 32 puntos de entrada desde sensores de proximidad distribuidos.
• Actualizaciones: Actualización de sistemas antiguos de 16 puntos a una capacidad de 32 puntos en una sola ranura.

Capacidades de diagnóstico

• LEDs de canal: 32 luces de estado verdes proporcionan confirmación visual instantánea de cada entrada.
• Identificación agrupada: Los LEDs están marcados A1-D8 para simplificar el diagnóstico del arnés de cableado.
• Protección por optoacoplador: El aislamiento basado en hardware protege la CPU de picos del lado del campo.
• Detección rápida: Tiempo de respuesta inferior a 2 ms para una sincronización y temporización precisas.

Condiciones de envío y compra

• Logística exprés: Envíos a todo el mundo a través de FedEx, UPS y DHL Express.
• Manipulación: La mayoría de los pedidos de IC693MDL655 se envían en un plazo de 24 a 48 horas.
• Compromiso de servicio: Respaldado por nuestra garantía de calidad estándar de 12 meses.
• Lista de paquetes: Un (1) módulo IC693MDL655 (cable/conectores por separado).

Preguntas frecuentes (FAQ)

• ¿Puedo usar este módulo con señales de entrada de CA? No, el IC693MDL655 está estrictamente diseñado para señales de 24 VCC. Las señales de CA dañarán los circuitos de entrada.
• ¿Cómo configuro el módulo para entradas de "Sourcing"? Conecte el terminal común del grupo al rail negativo (-) de su fuente de alimentación de campo.
• ¿Cuál es el propósito de los dos conectores Fujitsu? El conector superior maneja los grupos A y B (16 puntos), mientras que el conector inferior maneja los grupos C y D (16 puntos).
• ¿El IC693MDL655 requiere una placa base específica? Es compatible con cualquier placa base de la serie GE Series 90-30, incluyendo racks de CPU, expansión y remotos.
• Guía de selección: ¿Por qué priorizar el MDL655 sobre el MDL645 de menor densidad? El IC693MDL655 es la forma más rentable de manejar sistemas con un gran número de puntos, minimizando al mismo tiempo el número de placas base necesarias.
