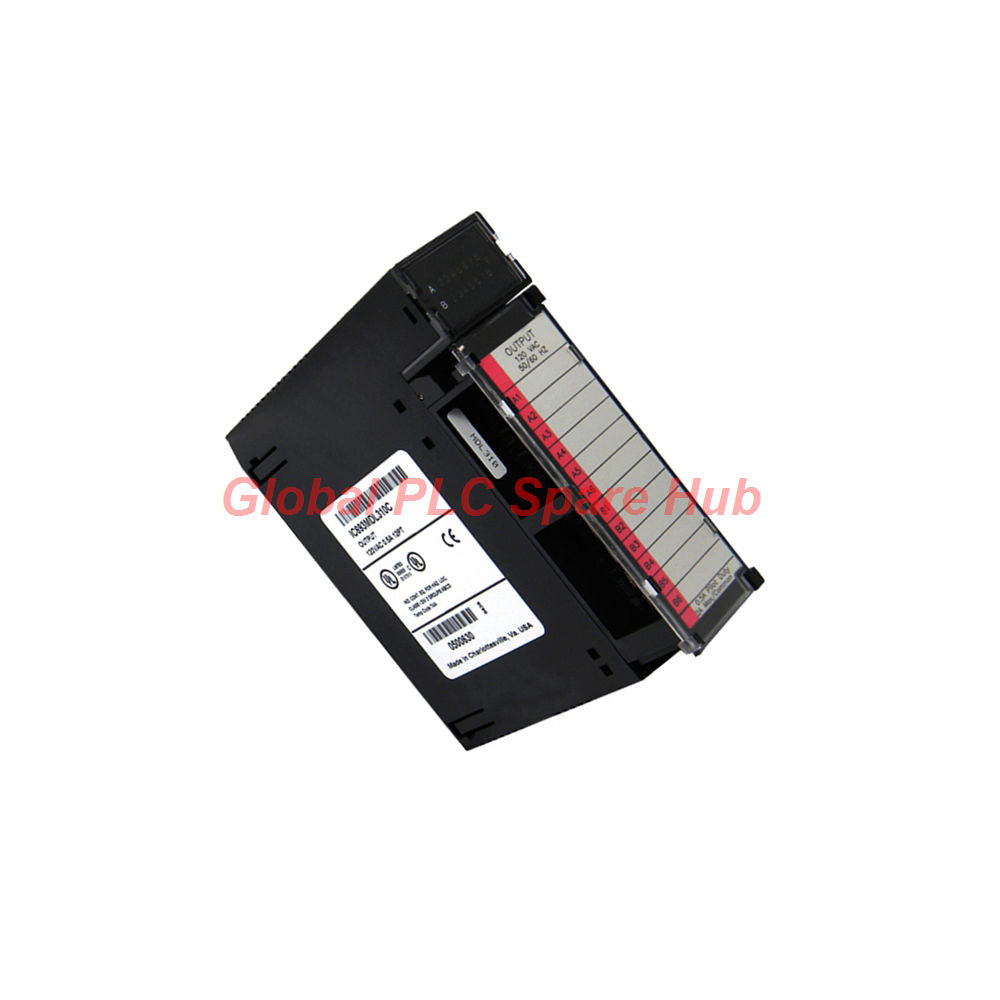

IC693MDL310 Unidad de salida de CA de la serie 90-30 de GE Intelligent Platforms
Manufacturer: GE Fanuc
Product No.: IC693MDL310
Condition： En stock
Product Type: Módulo de Salida de CA
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general de ingeniería y arquitectura del sistema
El GE Fanuc IC693MDL310 es un módulo de salida de CA robusto de 12 puntos diseñado específicamente para la plataforma de controlador lógico programable de la Serie 90-30. Dividido en dos grupos aislados de seis puntos cada uno, este hardware permite a los ingenieros gestionar distintos dominios de alimentación de CA dentro de una única ranura de rack. Los supresores RC incorporados en cada línea de salida suprimen activamente el ruido eléctrico transitorio de las líneas de alimentación industriales, protegiendo los actuadores posteriores y prolongando la vida útil del relé.
Parámetros técnicos principales
| Categoría de especificación | Métrica de ingeniería |
|---|---|
| Fabricante y serie | GE Intelligent Platforms / GE Fanuc, Serie 90-30 |
| Número de catálogo y tipo | IC693MDL310 (Módulo de salida de CA de 12 puntos) |
| Voltaje y frecuencia de funcionamiento | 120 V CA nominal (rango operativo de 85 a 132 V CA); 50/60 Hz |
| Valores nominales de salida | 0,5 amperios por punto; 5 amperios de corriente máxima de entrada por un ciclo |
| Protección y fugas | Fusible interno de 3 A por grupo; 3 mA de fuga máxima de corriente de salida a 120 V CA |
| Configuración de potencia | Requiere fuente de alimentación de CA externa suministrada por el usuario; No hay generación interna de energía de CC |
Diagnósticos de hardware e indicadores operativos
La visibilidad del panel frontal garantiza que los técnicos de mantenimiento puedan verificar rápidamente el comportamiento de la máquina en tiempo real sin abrir los gabinetes de control:
- Matriz de LED de estado: Cuenta con seis LED dedicados en la fila inferior (etiquetados B1 a B6) que indican el estado individual de "ENCENDIDO" o "APAGADO" de los puntos de salida activos.
- Protección de fusibles interna: Los fusibles de 3 amperios a nivel de grupo aíslan las fallas eléctricas localmente, protegiendo los circuitos de la placa posterior del módulo de cortocircuitos catastróficos.
- Supresión de transitorios: Las redes de supresión RC integradas absorben los picos de voltaje generados al conmutar válvulas solenoides inductivas o arrancadores de motor.
Equipos objetivo y escenarios de aplicación
- Actuadores industriales: Acciona directamente válvulas de control de 120 V CA, solenoides neumáticos y relés industriales de servicio pesado.
- Cargas inductivas e incandescentes: La alta tolerancia a la corriente de entrada maneja suavemente las cargas de lámparas de tungsteno y los pequeños arrancadores de motor magnéticos.
- Automatización de fabricación: Implementado en líneas de ensamblaje, maquinaria de envasado y sistemas de transporte de materiales.
- Paneles de control de procesos: Se integra a la perfección en las placas posteriores de la Serie 90-30 para el tratamiento de aguas municipales y los sistemas de gestión de energía.
Logística, envío y términos de garantía
- Cumplimiento y despacho: Envío global rápido dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
- Logística empresarial: Transporte internacional seguro y rastreable gestionado por FedEx, UPS y DHL.
- Garantía de calidad: Totalmente cubierto por una garantía integral de 12 meses contra defectos de fabricación.
Información de Global PLC Spare HUB
- Consejo de ingeniería de campo: Verifique siempre que su fuente de CA externa coincida con la ventana operativa de 85 a 132 V CA antes de energizar el rack para evitar disparos inconvenientes de los fusibles del grupo.
- Práctica preventiva: Al accionar cargas inductivas pesadas como grandes bobinas de solenoide, inspeccione periódicamente el rendimiento de su supresor RC para asegurarse de que los picos de voltaje no degraden la longevidad de los contactos.
Preguntas frecuentes
-
P: ¿Cómo se organizan eléctricamente los 12 puntos de salida en el módulo IC693MDL310?
R: Los puntos se dividen en dos grupos independientes de seis puntos, cada uno con un común aislado asegurado internamente dentro de la carcasa del módulo. -
P: ¿Cuál es el propósito del fusible de 3 amperios incluido en este módulo?
R: El fusible de 3 amperios a bordo proporciona protección contra cortocircuitos a nivel de grupo, aislando las fallas para que una sola falla descendente no dañe todo el módulo. -
P: ¿Puede este módulo de salida conmutar cargas de control de CC o circuitos de corriente continua?
R: No, la unidad está clasificada estrictamente para funcionamiento a 120 V CA (50/60 Hz) y no se puede utilizar para conmutar líneas de voltaje de CC. -
P: ¿Qué factores clave deben guiar mi decisión de compra al reemplazar tarjetas heredadas de la Serie 90-30?
R: Confirme la disponibilidad exacta de la ranura de su rack, verifique los requisitos de voltaje (120 V CA vs. 24 V CC) y compre a proveedores confiables que ofrezcan garantías verificadas de 12 meses. -
P: ¿Cómo pueden los técnicos verificar el estado de los canales sin conectar una computadora portátil de programación?
R: El personal de mantenimiento puede leer la fila inferior de los LED del panel frontal (etiquetados B1 a B6) que se iluminan para mostrar la activación de cada punto.
