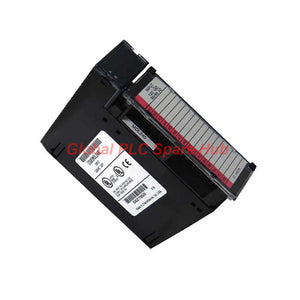

Módulo de entrada discreta de CA de 16 canales GE Fanuc Serie 90-30 IC693MDL240

Descripción general del producto

El IC693MDL240 es un módulo de entrada discreta de 16 canales fundamental diseñado específicamente para la plataforma de controlador lógico programable Serie 90-30. Producido originalmente por GE Fanuc y respaldado a través de canales de automatización industrial, esta unidad de hardware de una sola ranura monitorea señales binarias de 120 VCA de dispositivos de campo industriales. Con un circuito de entrada reactivo con una red de filtro RC integrada, el IC693MDL240 suprime eficazmente el ruido eléctrico y los transitorios. Los ingenieros integran esta unidad para traducir los cierres de interruptores externos y los estados de los botones pulsadores en datos de nivel lógico fiables para el procesamiento automatizado.

Especificaciones técnicas

• Marca: GE Fanuc / GE Intelligent Platforms
• Serie: Serie 90-30
• Modelo / Número de pieza: IC693MDL240
• Tipo de módulo: Módulo de entrada discreta
• Número de canales: 16 puntos de entrada (grupo común único)
• Voltaje de entrada nominal: 120 VCA (rango: 0 a 132 VCA)
• Frecuencia de entrada: 47 a 63 Hz (50/60 Hz nominal)
• Corriente de entrada: 12 mA por canal (nominal)
• Voltaje / corriente en estado ON: 74 VCA a 132 VCA; 6 mA mínimo
• Voltaje / corriente en estado OFF: 0 VCA a 20 VCA; 2,2 mA máximo
• Tiempo de respuesta: 30 ms típico ON, 45 ms máximo OFF
• Consumo de corriente del backplane: 90 mA a +5 VCC
• Clasificación de aislamiento: 1500 VCA RMS (lado de campo a lado lógico)
• Perfil físico: Ancho de una sola ranura, compatible con placas base de 5 y 10 ranuras

Capacidades de diagnóstico e indicadores de estado

• Monitoreo discreto por LED: Equipado con dos filas horizontales de LED verdes (A1-A8 y B1-B8) para proporcionar retroalimentación visual en tiempo real para cada uno de los 16 puntos individuales.
• Mapeo lógico: Actualiza directamente la tabla de estado de la memoria %I dentro de la unidad central de procesamiento al detectar una señal válida.
• Puerta de acceso con bisagras: Cuenta con un diseño de tarjeta de cableado interno integrado en la superficie de la puerta para una rápida identificación del punto de campo durante la resolución de problemas.

Aplicaciones recomendadas y equipos compatibles

• Equipo objetivo: Botones pulsadores, interruptores de límite, selectores, contactos de relé auxiliares y sensores de proximidad de estado sólido de 120 VCA.
• Sectores industriales: Plantas de tratamiento de agua, sistemas de distribución por transportadores, maquinaria de envasado y líneas de montaje de fabricación heredadas.
• Compatibilidad de la placa base: Se monta perfectamente en cualquier CPU estándar, expansión o placa base de E/S remota dentro de la arquitectura de la Serie 90-30.

La perspectiva de Global PLC Spare HUB

La puesta en marcha del IC693MDL240 en entornos industriales pesados requiere una atención cuidadosa al aislamiento de voltaje en modo común y a las corrientes de fuga de los sensores de estado sólido. Debido a que los 16 canales comparten un único terminal de alimentación común, los técnicos de campo deben asegurarse de que los transformadores de potencia de control ascendentes estén correctamente conectados a tierra para evitar discrepancias en los bucles de tierra. Además, al interactuar con cables largos, verifique que el acoplamiento capacitivo no eleve la fuga en estado apagado por encima del umbral de 2.2 mA, lo que de otro modo podría causar una activación falsa del canal en rutinas de control sensibles.

Envío, garantía y cumplimiento de pedidos

• Envío global: Envío rápido a través de transportistas de confianza como FedEx, UPS y DHL.
• Plazo de cumplimiento: Los pedidos se procesan y envían dentro de las 24-48 horas posteriores a la confirmación del pedido.
• Cobertura de la garantía: Totalmente respaldada por una completa garantía de 12 meses para un funcionamiento fiable a largo plazo de la planta.

Preguntas frecuentes

P: ¿Cómo maneja el IC693MDL240 el ruido eléctrico en tendidos de cableado de campo largos?

R: El módulo utiliza circuitos de entrada reactivos que contienen resistores y capacitores emparejados que actúan como filtros de paso bajo incorporados para amortiguar los picos transitorios de alta frecuencia y la interferencia eléctrica antes de que lleguen a la lógica interna.

P: ¿Puedo mezclar diferentes fases de voltaje de CA en los 16 canales del IC693MDL240?

R: No, debido a que los 16 canales de entrada comparten un único terminal de salida de alimentación común, todos los dispositivos de campo conectados deben obtener su alimentación de la misma fase de fuente de CA y potencial de referencia.

P: ¿Qué plataformas de software de programación admiten la configuración del IC693MDL240?

R: Dependiendo de la versión del firmware del procesador y la antigüedad del sistema, la configuración se puede realizar utilizando los paquetes de software heredados LogicMaster 90-30, VersaPro o el moderno Proficy Machine Edition.

P: ¿Qué precauciones físicas debo tomar al reemplazar un módulo IC693MDL240 activo?

R: Siempre desconecte la alimentación externa de campo de 120 VCA y apague el rack de la placa base antes de extraer el módulo para proteger los pines internos del backplane de arcos eléctricos y daños por cortocircuito.

P: ¿Cómo elijo entre expandir un rack existente o agregar una placa base remota para módulos IC693MDL240 adicionales?

R: Evalúe la carga total de corriente del backplane de su fuente de alimentación existente y la distancia física a sus instrumentos de campo; si su fuente de alimentación de rack de 5 o 10 ranuras está cerca de su capacidad, implemente una placa base de E/S remota con una fuente de alimentación independiente.
