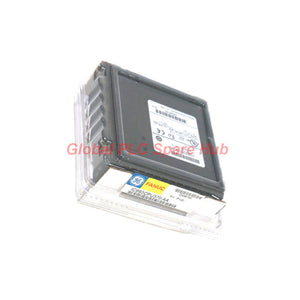

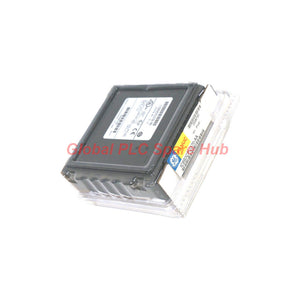

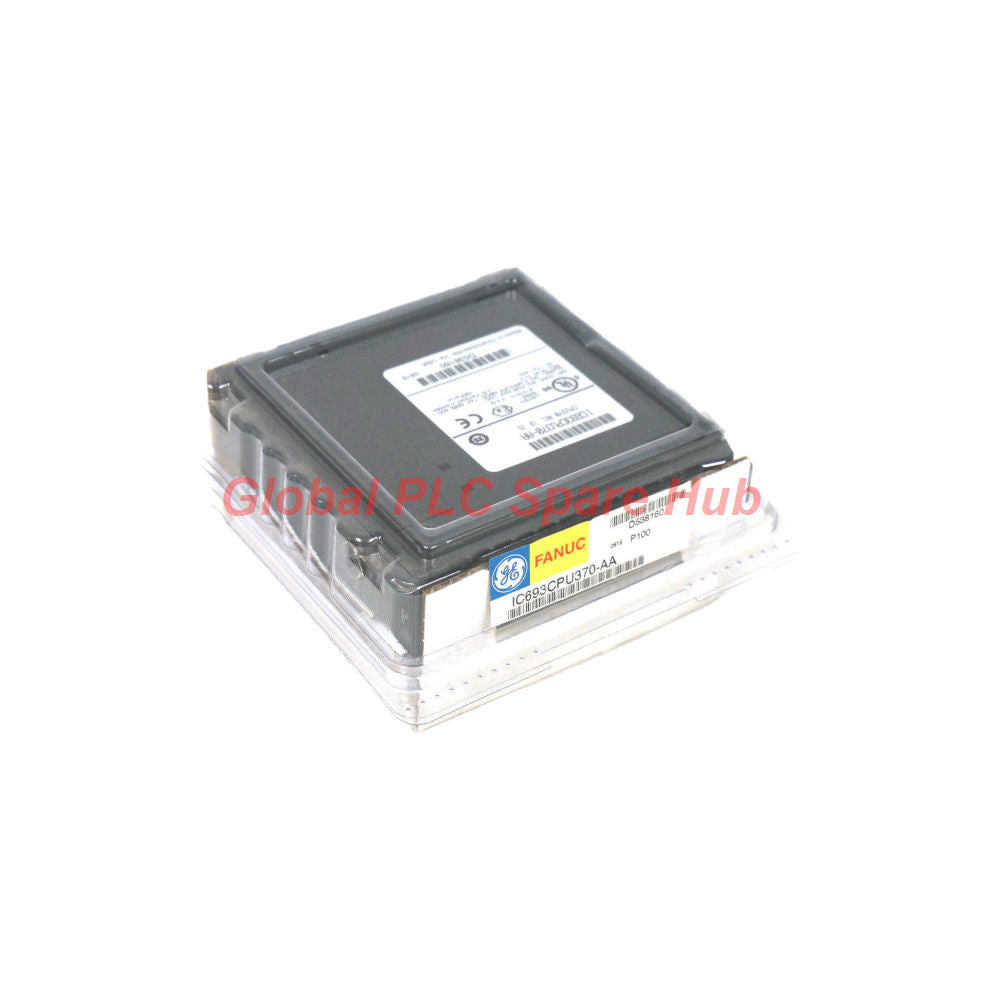

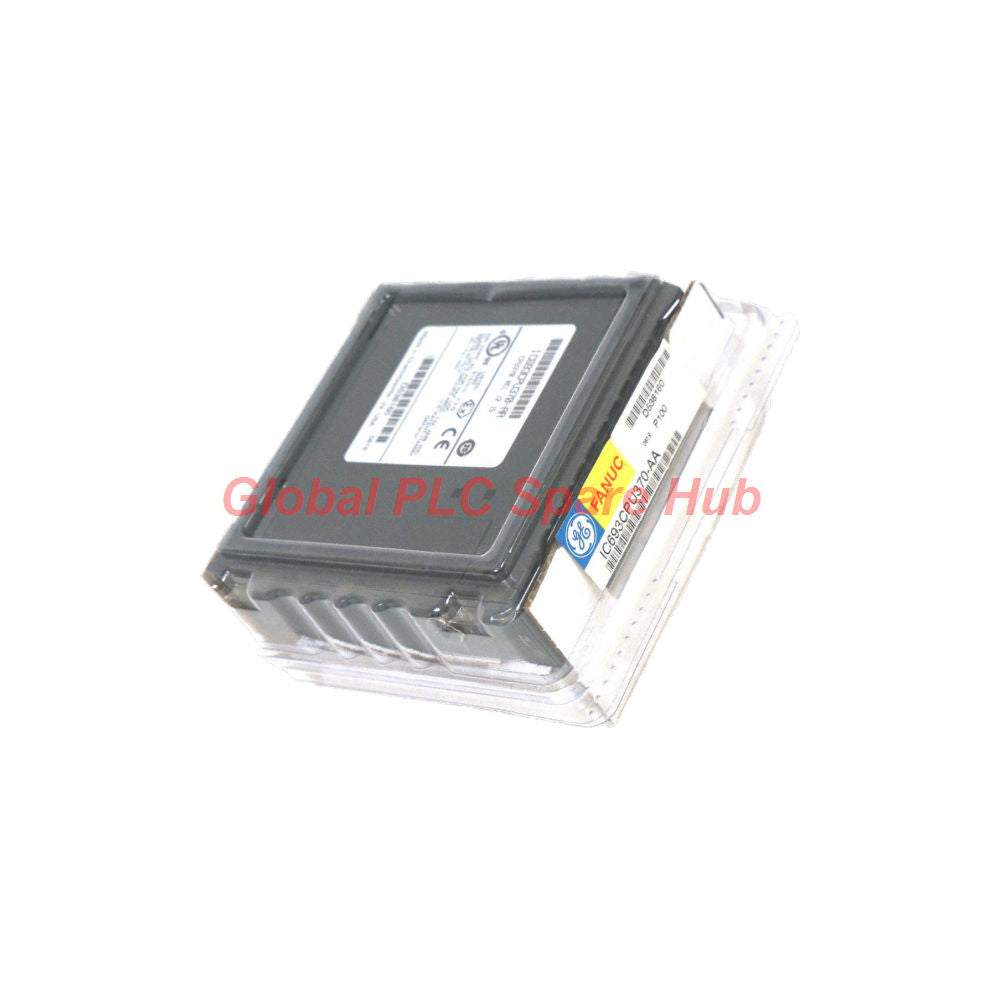

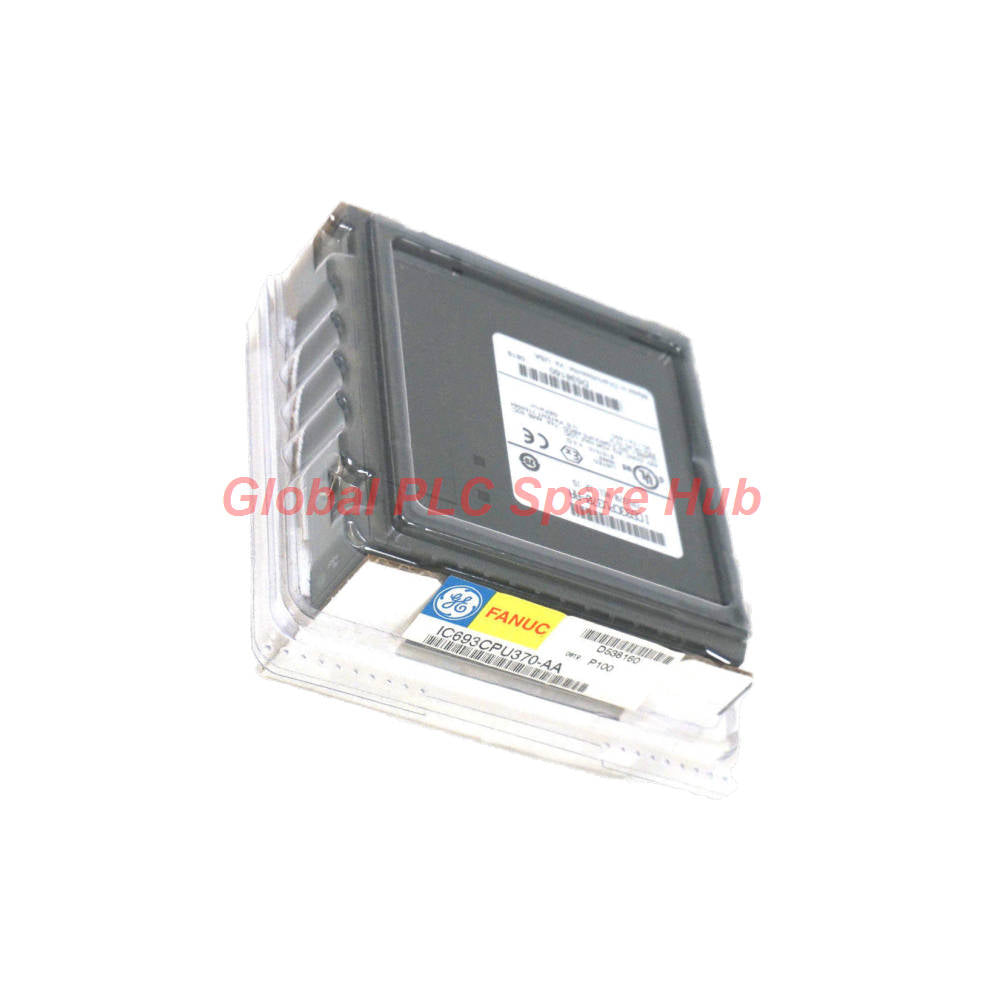

IC693CPU370 CPU de PLC GE Fanuc Serie 90-30 133 MHz

Unidad central de procesamiento para PLC GE Fanuc IC693CPU370 serie 90-30

La unidad GE Fanuc IC693CPU370 es una unidad central de procesamiento para la plataforma de controladores lógicos programables (PLC) de la serie 90-30. Ejecuta el programa de control del PLC, gestiona los datos del sistema y coordina la comunicación con los módulos de E/S y de comunicación compatibles. Es relevante para las instalaciones industriales que mantienen sistemas de control de la serie 90-30 establecidos donde una falla de la CPU, un problema de ejecución del programa o el reemplazo del hardware pueden afectar la disponibilidad de la producción.

Para los ingenieros de mantenimiento, seleccionar esta CPU requiere algo más que simplemente hacer coincidir el número de catálogo. También se deben considerar el rack instalado, la fuente de alimentación, la revisión del firmware, la memoria del programa, los módulos de comunicación y el direccionamiento de E/S configurado. Estas comprobaciones son especialmente importantes al restaurar una máquina existente o al reemplazar un controlador en una línea de producción antigua.

01 | Tarjeta de identidad del controlador

• Fabricante: GE Fanuc
• Serie de producto: Serie 90-30
• Número de catálogo: IC693CPU370
• Tipo de producto: Unidad central de procesamiento (CPU) de PLC
• Velocidad del procesador: 133 MHz, según lo indicado en la información del producto suministrada
• Memoria de registro: 240 KB, según lo indicado en la información del producto suministrada
• Matemática de punto flotante: Listada como compatible
• Reloj: Reloj respaldado por batería, según lo indicado en la información suministrada
• Tecnología de memoria: Se listan RAM y Flash
• Arquitectura del sistema: Descrita en la información suministrada como de 32 bits
• Uso previsto: Instalaciones de PLC serie 90-30 compatibles, sujeto a verificación de hardware y firmware

Comprobación de especificaciones importante: La información de origen identifica tanto un procesador 80386EX como un procesador AMD SC520. Estas son designaciones de procesador diferentes, por lo que la identificación exacta del procesador debe verificarse con la documentación oficial del IC693CPU370. No utilice las descripciones contradictorias como especificaciones intercambiables.

02 | Ejecución de programas y manejo de datos

La CPU es el centro de ejecución de un sistema PLC. Procesa la lógica de control, actualiza los datos internos y coordina la interacción del controlador con el hardware de E/S y de comunicación conectado.

• Cálculos de punto flotante: La información suministrada lista soporte para matemática de punto flotante. Verifique el software de programación, el soporte de instrucciones y los requisitos de firmware pertinentes antes de migrar o modificar un programa que utilice operaciones de punto flotante.
• Memoria de registro: La fuente suministrada lista 240 KB. Confirme la especificación de memoria oficial y la capacidad real del programa y los datos aplicables a la revisión instalada.
• RAM y Flash: La fuente identifica ambas tecnologías de memoria y afirma que el firmware reside en Flash. Confirme el comportamiento específico de almacenamiento y respaldo del programa en el manual correspondiente.
• Temporizadores y contadores: La fuente lista hasta 2,000 temporizadores y contadores. Verifique los límites de instrucciones admitidos y el uso de recursos con respecto al programa original.
• Bobinas internas y almacenamiento temporal: La información suministrada lista 3,096 bits de bobina interna y 256 bits de bobina temporal. Compruebe el mapa de memoria aplicable antes de reutilizar direcciones en un programa modificado.
• Registros del sistema: La fuente lista 28 palabras. Confirme las definiciones de registro exactas y las áreas reservadas en la documentación de referencia de la CPU correspondiente.

Al reemplazar una CPU antigua, conserve el programa original y documente su versión antes de realizar cambios. No debe asumirse que una CPU con el mismo número de catálogo contendrá el programa de aplicación, conservará la configuración original o reproducirá el comportamiento de la máquina existente sin restauración y validación.

03 | Capacidad de E/S e integración en rack

El IC693CPU370 está diseñado para operar dentro de la arquitectura de PLC de la serie 90-30. La configuración de E/S utilizable depende de la especificación de la CPU, la disposición del rack, los módulos de E/S admitidos, el hardware de comunicación y la configuración de la aplicación.

• Capacidad de E/S: La información suministrada menciona 2,048 puntos de E/S en una descripción y hasta 4,096 puntos en otra. Estas cifras son contradictorias y deben verificarse con el manual oficial antes de usar cualquiera de ellas como límite de diseño.
• Soporte de bus y módulos: En la descripción suministrada se menciona la compatibilidad con módulos de bus. Verifique los números de catálogo de los módulos específicos y la configuración del hardware.
• Instalación en rack: Confirme la ranura requerida para la CPU, la placa base compatible y la disposición de la fuente de alimentación en la documentación de instalación de la serie 90-30 correspondiente.
• E/S remota: Si la aplicación utiliza E/S remota o distribuida, verifique la interfaz de comunicación requerida, la topología admitida y los límites de configuración.
• Soporte de programador: La fuente indica que los programadores portátiles no son compatibles. Confirme el software de programación, la interfaz y el método de conexión apropiados para la revisión instalada.

Recomendación de ingeniería: Antes de solicitar un reemplazo, registre el número de catálogo de la CPU existente, los modelos de rack y fuente de alimentación, la lista de módulos de E/S, los módulos de comunicación y el estado de la copia de seguridad del programa. Esta información ayuda a identificar diferencias de configuración que una comparación de números de pieza por sí sola podría pasar por alto.

04 | Comunicación y cronometraje

La descripción suministrada menciona la comunicación Ethernet y un puerto RS-485 en la fuente de alimentación, al mismo tiempo que afirma que la CPU en sí no tiene puertos serie. Estas afirmaciones no establecen las interfaces de comunicación exactas integradas en la CPU ni la configuración de red admitida.

• Conectividad Ethernet: Determine si la Ethernet es proporcionada por un módulo de comunicación compatible independiente. Confirme su número de catálogo, firmware y requisitos de configuración.
• Comunicación serie: Identifique el puerto físico y su dispositivo anfitrión antes de seleccionar un cable o interfaz de programación. No asuma que la interfaz de la fuente de alimentación es un puerto integrado en la CPU.
• Reloj respaldado por batería: Verifique el estado de la batería y el comportamiento del cronometraje utilizando el manual correspondiente. Una batería agotada puede afectar las funciones de respaldo admitidas, dependiendo del hardware y la configuración.
• Transferencia de programas: Confirme la herramienta de programación y el método de conexión admitidos. La fuente señala que un dispositivo de almacenamiento de programas EZ requiere un módulo Ethernet, pero este detalle debe verificarse con la documentación exacta de la CPU y del dispositivo.

Para un sistema antiguo, la compatibilidad de comunicación debe verificarse por separado de la ejecución lógica. Una CPU puede ejecutar su programa mientras que una HMI conectada, una computadora de supervisión o una estación de trabajo de ingeniería no logran comunicarse debido a un problema de interfaz, direccionamiento o configuración.

05 | Equipos y escenarios de aplicación adecuados

El IC693CPU370 es más relevante cuando ya hay instalado un controlador de la serie 90-30 compatible y el objetivo es mantener, reparar o restaurar el sistema de automatización existente.

• Líneas de producción de fabricación: Mantenimiento de la lógica de secuencia, enclavamientos y control de máquinas en equipos establecidos.
• Embalaje y manipulación de materiales: Soporte para la lógica de PLC que coordina sensores, actuadores, unidades y secuencias de máquinas a través de E/S compatibles.
• Equipos de agua y aguas residuales: Mantenimiento de secuencias de control de bombas, monitoreo de estado y enclavamientos de procesos donde el sistema existente utiliza hardware de la serie 90-30.
• Sistemas auxiliares y de servicios públicos: Soporte para paneles de control establecidos para bombas, ventiladores y otros equipos con interfaces de campo compatibles.
• Maquinaria OEM: Mantenimiento de máquinas antiguas cuya arquitectura de control original y programa de aplicación dependen del hardware de la serie 90-30.
• Proyectos de modernización industrial: Proporcionar una posible CPU de reemplazo cuando se prefiere conservar la arquitectura original del PLC en lugar de una migración completa, sujeto a comprobaciones de compatibilidad.

Estos son posibles escenarios de aplicación y no la confirmación de compatibilidad con cada máquina. El programa original, la configuración de E/S, el hardware de comunicación y la disposición de alimentación deben verificarse para cada instalación.

06 | Flujo de trabajo de solución de problemas y diagnóstico

La CPU no arranca normalmente

• Compruebe la fuente de alimentación del rack y verifique que los voltajes de alimentación cumplan con los requisitos del hardware.
• Inspeccione los indicadores de estado de la CPU y registre la secuencia de inicio antes de reiniciar o retirar el módulo.
• Compruebe el asiento de la CPU y otros módulos del rack, siguiendo los procedimientos de apagado y manipulación del fabricante.
• Revise los registros de fallas disponibles y el manual aplicable para distinguir un problema de alimentación de una falla de la CPU, de memoria o de configuración.

El PLC arranca, pero la secuencia de la máquina no se ejecuta correctamente

• Compruebe el estado operativo del controlador y el estado de ejecución del programa.
• Revise los estados de entrada, las condiciones permisivas, los enclavamientos y los comandos de salida relevantes.
• Compare el programa y la configuración actuales con la última copia de seguridad conocida en buen estado.
• Compruebe si hay cambios en el direccionamiento de E/S, la configuración del módulo o la interpretación de datos.

La comunicación con la estación de trabajo de ingeniería o la HMI falla

• Identifique la interfaz de comunicación real utilizada por el sistema.
• Compruebe los cables, conectores, configuración de red y el estado de cualquier módulo de comunicación independiente.
• Confirme que el software de programación y los controladores de comunicación sean compatibles con el hardware instalado.
• Determine si el PLC sigue ejecutando su lógica de control antes de intentar un reinicio relacionado con la comunicación.

La retención del programa o de los datos es incierta después de una interrupción de energía

• Compruebe el estado de la batería y el comportamiento de respaldo documentado por el fabricante.
• Verifique el programa y la configuración con una copia sin conexión conocida como buena.
• Confirme qué áreas de datos y configuraciones de aplicación deben conservarse.
• No asuma que reemplazar una batería o una CPU restaurará automáticamente la aplicación original.

Ocurren fallas intermitentes después de un reemplazo de CPU

• Compare el número de catálogo y la revisión del reemplazo con la unidad original.
• Verifique la compatibilidad del rack, la configuración del módulo y la versión del programa instalada.
• Inspeccione la fuente de alimentación, los conectores y las interfaces de comunicación.
• Registre las indicaciones de diagnóstico y reproduzca la falla en condiciones controladas antes de concluir que la CPU de reemplazo está defectuosa.

Los indicadores de diagnóstico y las capacidades de notificación de fallas dependen de la revisión específica del hardware y el software. Utilice la documentación pertinente de GE Fanuc en lugar de interpretar un LED o un síntoma aislado.

07 | Perspectiva de Global PLC Spare HUB

Para un PLC antiguo como el IC693CPU370, el mayor riesgo de reemplazo suele ser la configuración circundante más que la instalación física en sí. Una CPU aparentemente compatible aún puede requerir una cuidadosa restauración del programa, configuración de comunicación y validación del mapa de E/S existente.

Antes de retirar la CPU original, siempre que sea seguro y práctico hacerlo, haga una copia de seguridad del programa de aplicación y documente la configuración del hardware, los detalles del firmware, la configuración de comunicación y las indicaciones de fallas actuales. Si el controlador ya ha fallado, conserve todos los archivos de proyecto y registros de mantenimiento disponibles antes de intentar la recuperación.

Para una consulta de reemplazo, envíe el número de modelo completo y una foto clara de la etiqueta. Incluya el modelo de rack y fuente de alimentación, los módulos de E/S instalados, el hardware de comunicación y el motivo del reemplazo. Si la CPU es parte de un sistema crítico para la producción, confirme el plan de recuperación y el procedimiento de prueba antes de programar el cambio.

08 | Suministro, garantía y envío

• Garantía: Garantía de 12 meses, sujeta a los términos de venta acordados.
• Comprobaciones previas al envío: Identificación del producto y comprobaciones de estado, según corresponda a la unidad suministrada.
• Métodos de envío: FedEx, UPS y DHL, sujetos a la disponibilidad del destino y del servicio.
• Soporte de cotización: Comuníquese con Global PLC Spare HUB con la cantidad requerida, el destino y los detalles del sistema existente para solicitar una cotización.

Para hardware de control obsoleto o antiguo, confirme el número de catálogo exacto y los requisitos de compatibilidad antes de realizar un pedido. La disponibilidad, el estado y los acuerdos de entrega deben confirmarse en la cotización.

09 | Preguntas frecuentes

P1: ¿Qué debo respaldar antes de reemplazar un IC693CPU370?

Siempre que sea posible, guarde el programa de aplicación y la configuración utilizando las herramientas de programación admitidas. Registre los números de catálogo de la CPU y del módulo, los detalles del firmware, las asignaciones de E/S, la configuración de comunicación y cualquier requisito especial de retención de datos. Si la CPU original ya no es accesible, busque el proyecto fuera de línea verificado más reciente y los registros de puesta en marcha antes de intentar la restauración.

P2: ¿Puedo utilizar esta CPU como reemplazo directo sin modificar el programa de PLC existente?

No lo asuma sin verificar la revisión del hardware, la compatibilidad del firmware, el formato del programa, el uso de memoria, la configuración del módulo y la configuración de comunicación. Incluso cuando el número de catálogo coincide, es posible que sea necesario restaurar y validar el programa original. Planifique una prueba de puesta en marcha controlada que cubra el comportamiento de E/S, los enclavamientos, las comunicaciones y las condiciones de reinicio de la máquina.

P3: ¿Cómo puedo saber si un problema de inicio es causado por la CPU o por la fuente de alimentación del rack?

Comience comprobando el estado de la fuente de alimentación y las condiciones de suministro especificadas, luego registre los indicadores de inicio de la CPU y la información de diagnóstico disponible. Inspeccione el asiento del módulo y los problemas visibles del conector utilizando los procedimientos de mantenimiento seguro del fabricante. Si la alimentación es estable pero la CPU sigue informando una falla de hardware o de inicio, utilice el procedimiento de diagnóstico correspondiente para investigar la CPU y la configuración en lugar de reemplazar piezas al azar.

P4: ¿Qué detalles debo comprobar si la CPU de reemplazo no puede comunicarse con la HMI?

Identifique si la HMI se conecta a través de un módulo Ethernet, una interfaz serie u otro dispositivo de comunicación. Compruebe el modelo de hardware, la configuración de red o serie, el estado del cable y del conector, la compatibilidad del controlador y la ruta del controlador configurada en la HMI. Una falla de comunicación no significa necesariamente que la CPU haya dejado de ejecutar el programa de control.

P5: ¿Cómo debería elegir una CPU de repuesto para una máquina antigua crítica para la producción?

Priorice la verificación exacta del número de catálogo, la compatibilidad del hardware y el firmware, los requisitos de recuperación del programa y un plan de cambio práctico. Confirme el rack, la fuente de alimentación, los módulos de E/S y las interfaces de comunicación, luego verifique que el programa de aplicación y la documentación requerida estén disponibles. Si el sistema es difícil de apagar, planifique el reemplazo en torno a una copia de seguridad verificada y un procedimiento de puesta en marcha documentado en lugar de confiar únicamente en la etiqueta de la CPU.
