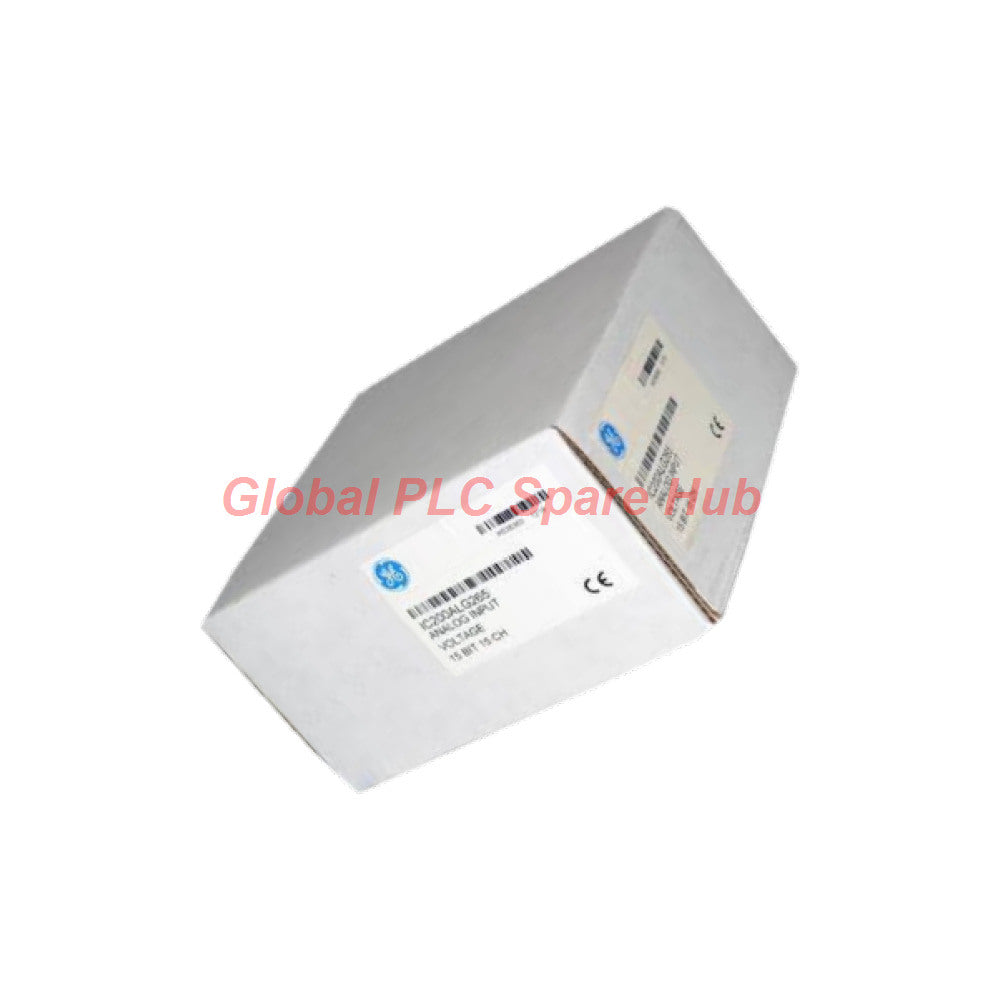

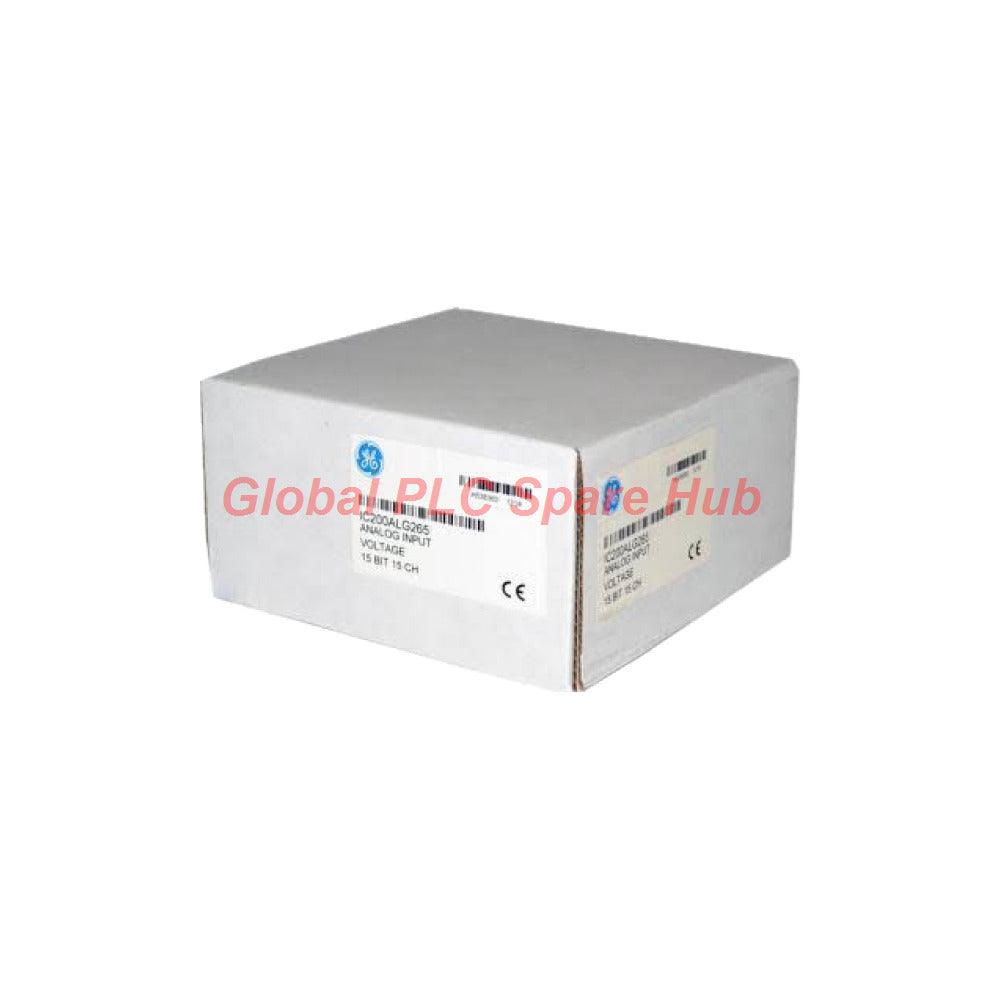

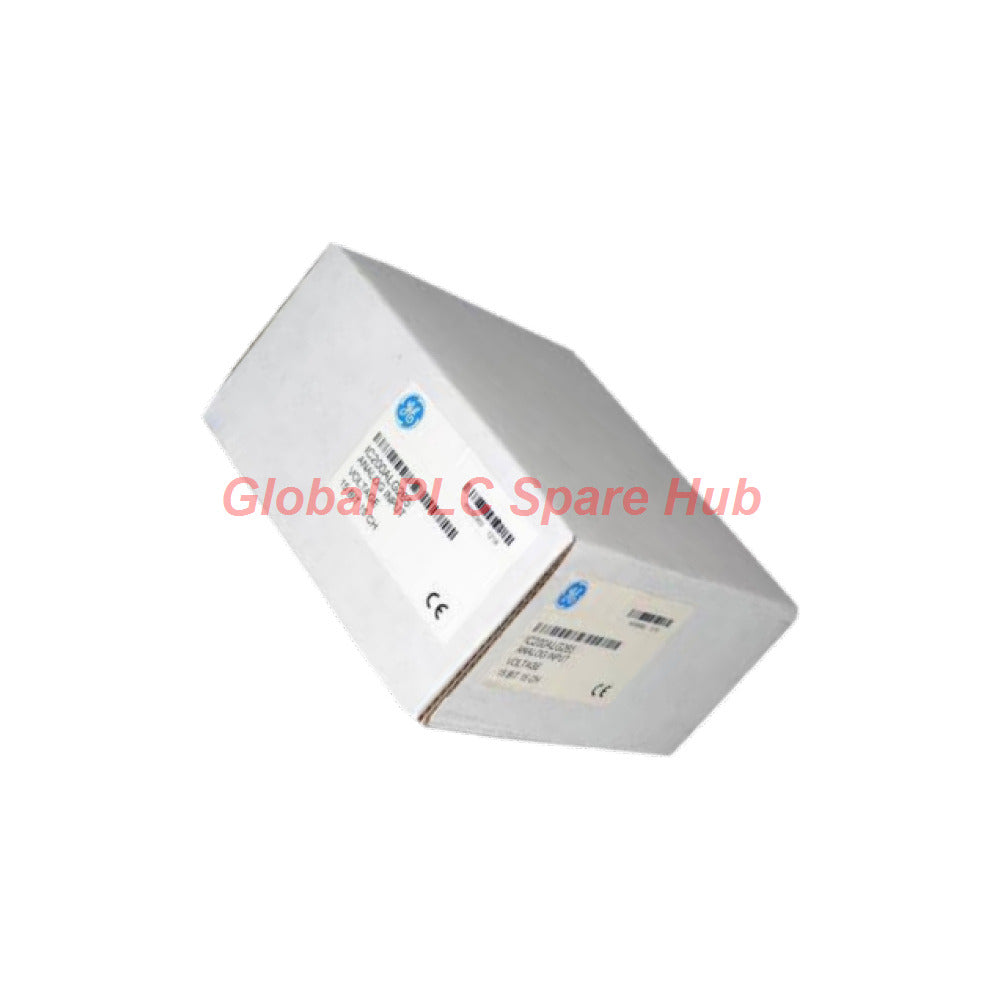

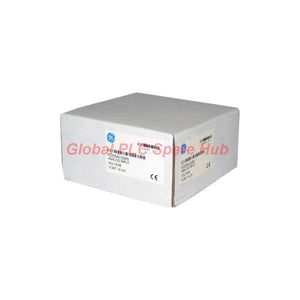

Módulo de entrada analógica VersaMax GE Fanuc IC200ALG265
Manufacturer: GE Fanuc
Product No.: IC200ALG265
Condition： En stock
Product Type: Módulo de entrada analógica
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
IC200ALG265 Módulo de entrada analógica VersaMax de GE Fanuc
El GE Fanuc IC200ALG265 es un módulo de entrada analógica VersaMax diseñado para adquirir señales de proceso de transmisores de voltaje y corriente compatibles. Proporciona 15 canales de entrada de un solo extremo en un grupo y transfiere los valores medidos al PLC para su monitoreo, control y supervisión de procesos.
El módulo admite un rango de voltaje declarado de -10 a +10 V y una función de entrada de corriente. Su resolución listada de 15 bits, precisión típica del 0.3% y una tasa de actualización de 7.5 ms lo hacen relevante para aplicaciones que requieren una adquisición continua de valores de proceso en lugar de un simple monitoreo de estado ON/OFF (encendido/apagado).
Para la selección técnica, verifique el modo de entrada y el rango configurados para cada canal. El IC200ALG265 también proporciona protección contra sobrevoltaje y funciones de diagnóstico, lo que ayuda al personal de mantenimiento a investigar problemas de calidad de señal y estado del módulo.
01 | Ruta de la señal analógica: Del transmisor a los datos del PLC
Variable de proceso → Transmisor de campo → Circuito de entrada de voltaje/corriente → Conversión analógica → Datos de proceso del PLC → Lógica de control o monitoreo
- Fuente de señal: Un transmisor o acondicionador de señal compatible genera un voltaje o corriente que representa una variable de proceso.
- Interfaz de entrada: El módulo recibe la señal configurada a través de uno de sus 15 canales de un solo extremo.
- Conversión de señal: Los circuitos de entrada analógica convierten la medición eléctrica en un valor digital para el procesamiento del PLC.
- Monitoreo de proceso: El controlador utiliza el valor adquirido para visualización, alarmas, secuenciación o cálculos de control.
- Diagnóstico del módulo: El LED OK y las funciones de diagnóstico disponibles ayudan a evaluar el estado y la configuración del módulo.
Los datos precisos del proceso dependen de todo el lazo de medición. La calibración del transmisor, la resistencia del cable, la conexión a tierra, la interferencia eléctrica, la configuración de entrada y la lógica de escalado pueden afectar el valor mostrado por el PLC.
02 | Arquitectura de canales y límites eléctricos
| Elemento de diseño | Capacidad reportada | Lo que los ingenieros deben verificar |
|---|---|---|
| Cantidad de canales | 15 canales de un solo extremo | Confirmar las asignaciones de terminales y las configuraciones de canal admitidas. |
| Agrupación de canales | Un grupo | Revisar los requisitos de referencia común y cableado de campo. |
| Rango de entrada de voltaje | -10 a +10 V | Confirmar el rango configurado y los límites de señal permitidos. |
| Entrada de corriente | Listado 4–20 mA; otra descripción suministrada indica 1–20 mA | Verificar el rango de corriente admitido y la configuración del canal en el manual oficial. |
| Impedancia de entrada | Listado 100 kΩ | Confirmar a qué modo de entrada se aplica esta cifra; no asumir que describe la carga de entrada de corriente. |
| Aislamiento de canal | Sin aislamiento entre canales individuales | Evaluar las diferencias de potencial de tierra y el cableado de referencia común. |
| Aislamiento chasis-tierra | 250 VCA continuo; 1500 VCA por 1 minuto | Confirmar la definición de aislamiento y las condiciones de prueba del fabricante. |
| Protección de entrada | Protección contra sobrevoltaje reportada | La protección no reemplaza el cableado de señal correcto ni los requisitos de protección externa. |
Importante: El conteo de 15 canales no significa que todos los canales estén aislados de forma independiente. Los canales de un solo extremo pueden compartir una referencia, por lo que la topología de conexión a tierra y cableado debe seguir la documentación del módulo. Para transmisores con diferentes potenciales de tierra, verifique la idoneidad de la interfaz o utilice el aislamiento de señal adecuado cuando sea necesario.
03 | Registro de especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Fabricante | GE Fanuc Automation |
| Marca | GE Fanuc |
| Número de catálogo | IC200ALG265 |
| Familia de producto | VersaMax |
| Tipo de módulo | Módulo de entrada analógica |
| Número de canales | 15 entradas de un solo extremo |
| Rango de voltaje de entrada | -10 a +10 V |
| Rango de corriente de entrada | 4–20 mA listado; verificar el rango configurado admitido |
| Resolución | 15 bits, según se suministra |
| Precisión | 0.3% típico; 1% máximo, según se suministra |
| Tasa de actualización | 7.5 ms, según se suministra |
| Impedancia de entrada | 100 kΩ, según se suministra; el modo aplicable requiere confirmación |
| Consumo de corriente del backplane | 100 mA máximo a 5 VCC |
| Indicador de estado del módulo | LED OK |
| Diagnósticos | Sí, según se suministra |
| Aislamiento | 250 VCA continuo; 1500 VCA por 1 minuto, según se suministra |
| Fuente de alimentación externa | No requerida según la descripción suministrada; el módulo utiliza energía del backplane |
| Reducción de potencia térmica | Ninguna reportada en la descripción suministrada; confirmar las condiciones de funcionamiento en el manual |
| Modelo relacionado | IC200ALG264, identificado en la información suministrada como una versión anterior |
Validación de especificaciones: Los datos suministrados contienen rangos de entrada de corriente contradictorios y no definen completamente cómo se seleccionan los modos de voltaje y corriente. Confirme el manual oficial del IC200ALG265 y la configuración de terminales antes de cablear señales de campo o utilizar las cifras para pruebas de aceptación.
04 | Idoneidad de la aplicación: ¿Qué señales de proceso puede manejar?
| Área de aplicación | Medición de ejemplo | Consideración de ingeniería |
|---|---|---|
| Skids de control de procesos | Salida de transmisor de presión o temperatura | Haga coincidir el tipo de salida del transmisor con el modo de entrada admitido por el módulo. |
| Sistemas de agua y aguas residuales | Señales de transmisor de nivel, presión o flujo | Verifique el enrutamiento de cables, la conexión a tierra y el escalado del transmisor. |
| Monitoreo de máquinas | Retroalimentación analógica de sensores o acondicionadores de señal compatibles | Verifique el rango de señal, la tasa de actualización y la respuesta requerida por el lazo de control. |
| Sistemas de servicios públicos y construcción | Valores de proceso de dispositivos de salida de voltaje compatibles | Confirmar el cableado de referencia y el rendimiento frente al ruido en la longitud del cable instalado. |
| Instalaciones VersaMax heredadas | Circuitos de campo analógicos existentes | Verificar la compatibilidad del rack, la disposición de terminales, la configuración de canales y la configuración del PLC antes del reemplazo. |
Este módulo está diseñado para la adquisición de mediciones analógicas. No reemplaza directamente un termopar, RTD, contador de alta velocidad o módulo de entrada de vibración especializado, a menos que la señal requerida se convierta primero a una entrada eléctrica admitida.
05 | Precisión, resolución e interferencia
La resolución y la precisión describen diferentes aspectos del rendimiento de la medición. Una resolución de 15 bits indica la granularidad de la representación digital, mientras que la precisión declarada describe qué tan cerca coincide el valor convertido con la entrada aplicada bajo condiciones especificadas.
- Escalado de señal: Confirme la conversión de unidades de ingeniería del PLC con respecto al rango de entrada configurado. Un escalado incorrecto puede crear un error de visualización incluso cuando la medición eléctrica es correcta.
- Calibración de entrada: Compare una señal de referencia conocida con el valor de proceso reportado al investigar la deriva de medición.
- Interferencia de radiofrecuencia: La documentación suministrada advierte que la precisión puede requerir una reducción de al menos ±2% bajo interferencia de RF. Trate esto como una condición que requiere investigación, no como la especificación de precisión normal.
- Referencia compartida: Debido a que los canales no están aislados individualmente, verifique si hay bucles de tierra o diferencias de modo común entre dispositivos de campo.
- Temporización de actualización: Considere la tasa de actualización declarada de 7.5 ms al diseñar lazos de control o monitorear valores de proceso cambiantes. Verifique el comportamiento real de actualización del sistema antes de tomar decisiones críticas en cuanto a tiempo.
06 | Tabla de decisiones de diagnóstico
| Síntoma | Causa posible | Verificación recomendada |
|---|---|---|
| El LED OK no indica funcionamiento normal | Falla del módulo, backplane, configuración o sistema | Verificar el estado del rack, la inserción del módulo, la configuración y los diagnósticos del controlador. |
| El valor del PLC permanece en cero o en un límite inesperado | Modo de entrada incorrecto, error de cableado, señal faltante o desajuste de escalado | Medir la señal en los terminales de entrada y comparar con el rango configurado y el escalado del PLC. |
| La lectura fluctúa mientras el proceso es estable | Interferencia eléctrica, mala conexión a tierra, terminales sueltos o transmisor inestable | Inspeccionar el enrutamiento de cables, blindaje, conexión a tierra, conexiones de terminales y la señal de fuente. |
| Varios canales muestran errores de medición similares | Problema de referencia compartida, problema de cableado común o error de configuración | Comparar los canales afectados e inspeccionar las conexiones comunes antes de reemplazar el módulo. |
| Las lecturas del lazo de corriente difieren de los valores esperados | Rango de corriente incorrecto, problema de cableado de lazo, desajuste del transmisor o error de configuración | Verificar el modo de corriente admitido exacto y medir el lazo utilizando un instrumento calibrado adecuado. |
| La señal medida es correcta pero las unidades mostradas son incorrectas | Escalado del PLC, conversión de unidades de ingeniería o error de asignación de rango | Verificar los datos de entrada sin procesar, el rango configurado, los factores de escala y los cálculos de la aplicación. |
Orden de aislamiento de fallas recomendado: Primero verifique el estado del módulo, segundo mida la señal de campo, tercero verifique el modo de canal configurado y finalmente inspeccione el escalado del PLC. Esta secuencia ayuda a distinguir fallas de hardware de problemas de cableado y software.
07 | Perspectiva de Global PLC Spare HUB
Al evaluar el IC200ALG265 para una instalación VersaMax, comience con el inventario de señales en lugar de solo contar los canales. Registre si cada dispositivo de campo suministra voltaje o corriente, sus valores de rango normal y de falla, y las unidades de ingeniería requeridas.
Preste especial atención a la diferencia entre un lazo de transmisor de 4–20 mA y un circuito de entrada de voltaje. Las especificaciones suministradas enumeran una impedancia de entrada de 100 kΩ, pero este valor no debe usarse para inferir la carga del lazo de corriente sin confirmación. Las suposiciones incorrectas sobre el modo de entrada pueden llevar a lecturas deficientes o cableado inadecuado.
Para proyectos de reemplazo, compare el IC200ALG265 con el número de catálogo completo y la configuración del módulo instalado. Aunque la información suministrada identifica el IC200ALG264 como un modelo anterior relacionado, no asuma una intercambiabilidad directa sin verificar el comportamiento de los canales, el cableado, los diagnósticos y la configuración del controlador.
Durante la puesta en marcha, aplique señales de referencia conocidas a canales representativos, compare los valores brutos del PLC con las lecturas esperadas y verifique el escalado de las unidades de ingeniería. Cuando existan interferencias de RF o diferencias de potencial de tierra, corrija las condiciones de instalación antes de tratar la inestabilidad de la medición como un defecto del módulo.
08 | Estado del producto, garantía y envío
- Producto: Módulo de entrada analógica VersaMax GE Fanuc IC200ALG265
- Estado: Nuevo y original en empaque de fábrica, sujeto a confirmación de pedido
- Garantía: 12 meses, sujeto a los términos de garantía aplicables del vendedor
- Métodos de envío: FedEx, UPS o DHL, sujeto a destino y disponibilidad del servicio
- Soporte de compatibilidad: Proporcione el número de catálogo, la configuración del rack, el tipo de señal de campo y el rango de medición requerido al solicitar una cotización.
09 | Preguntas frecuentes
P1. ¿Cómo puedo saber si un error de medición proviene del módulo o del transmisor?
Respuesta: Aplique una señal de referencia conocida utilizando el equipo de prueba adecuado y compare el valor bruto del PLC con el resultado esperado. Si la referencia se lee correctamente pero la señal de proceso en vivo no, investigue el transmisor, el cableado del lazo y las condiciones de campo. Confirme el modo de entrada configurado antes de sacar una conclusión.
P2. ¿Puede este módulo leer directamente señales de un termopar o RTD?
Respuesta: No asuma compatibilidad directa. Los termopares y RTD generalmente requieren circuitos de entrada diseñados para sus características de señal específicas. Utilice un transmisor o acondicionador de señal adecuado que convierta la medición en un tipo de entrada explícitamente admitido por el módulo.
P3. ¿Qué debo investigar si un canal es preciso pero los canales adyacentes presentan deriva?
Respuesta: Compare las referencias del dispositivo de campo, el cableado compartido, la conexión a tierra y las rutas de los cables. Dado que los canales son de un solo extremo y no están aislados individualmente, los efectos de referencia común o interferencia pueden afectar a más de una medición. Pruebe los canales en condiciones comparables antes de reemplazar el módulo.
P4. ¿Cómo debo elegir entre el IC200ALG265 y un modelo de entrada analógica relacionado?
Respuesta: Compare los rangos de señal admitidos, el conteo de canales, la resolución, la precisión, la tasa de actualización, las funciones de protección, la disposición de terminales y la compatibilidad con el controlador. Considere un número de catálogo relacionado como candidato para evaluación, no como un sustituto automático. Verifique primero la documentación oficial del hardware y los requisitos de la aplicación.
P5. ¿Qué información debo proporcionar al solicitar una cotización para este módulo?
Respuesta: Proporcione el número de catálogo completo, la cantidad requerida, los detalles del hardware VersaMax instalado, los tipos de señal y los rangos de entrada esperados. Si reemplaza una unidad fallida, incluya los síntomas y cualquier información de configuración disponible. Confirme también el estado del producto requerido, la garantía, el destino y la urgencia del envío para que se puedan revisar las opciones de compatibilidad y entrega.
