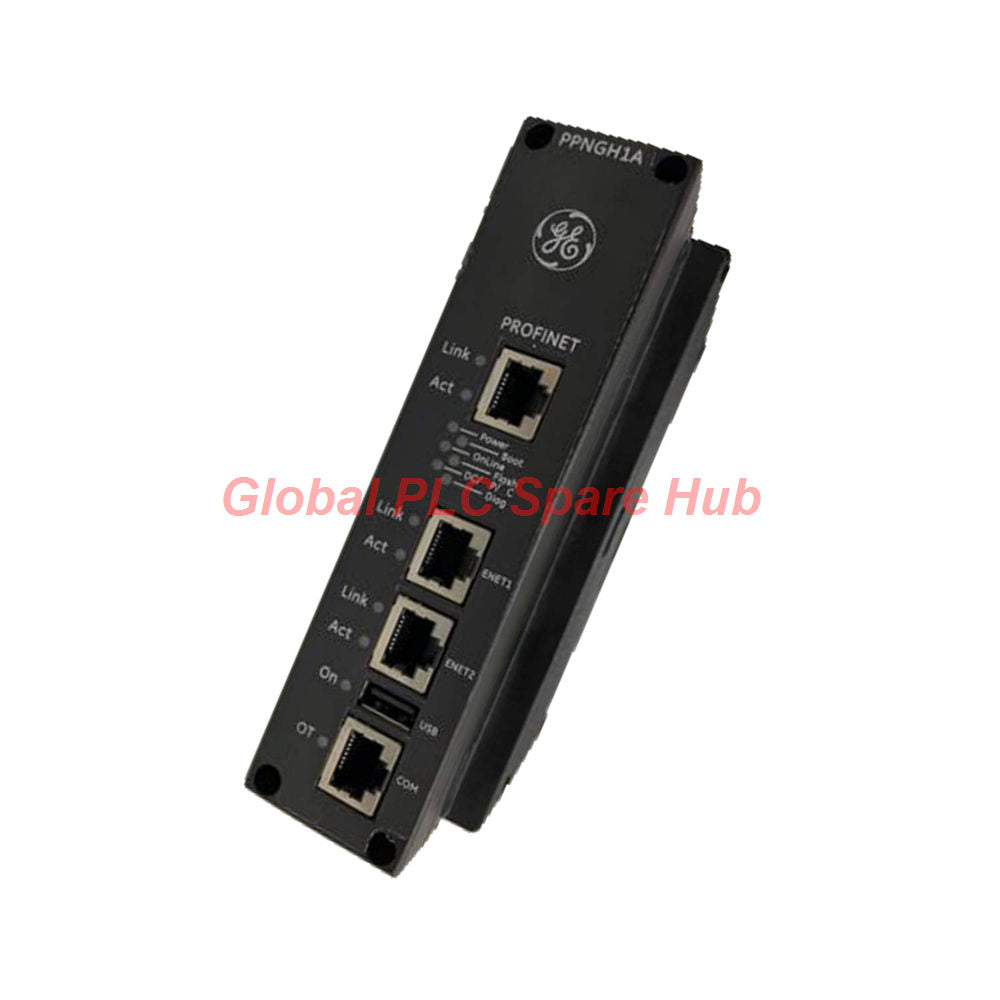

Módulo de gateway de controlador PROFINET GE Mark VIe IS420PPNGH1A

Manufacturer: GE
Product No.: IS420PPNGH1A
Condition： En stock
Product Type: Módulo de pasarela del controlador
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

El GE Mark VIe IS420PPNGH1A es un módulo de pasarela controladora PROFINET de alto rendimiento.
Establece una comunicación fluida entre los controladores Mark VIe y una red de área local PROFINET.
Este módulo de abreviatura funcional PPNG gestiona el intercambio de datos de alta velocidad con dispositivos PROFINET I/O de manera eficiente.
Ejecuta tareas confiables de enrutamiento y procesamiento de datos en redes industriales.
El sistema operativo QNX Neutrino integrado garantiza un funcionamiento estable en tiempo real para aplicaciones de control críticas.

Especificaciones técnicas

Marca: General Electric (GE)
Número de modelo: IS420PPNGH1A
Serie: Mark VIe / Mark VIeS
Tipo de módulo: Controlador de pasarela PROFINET
Tipo de procesador: Intel EP80579 de 1066 MHz
Configuración de memoria: 256 MB DDR2 SDRAM
Sistema operativo: QNX Neutrino
Rango de temperatura de funcionamiento: 22 a 149 °F (-5.5 a 65 °C)
Velocidad máxima de datos: 6 KB por milisegundo
Tensión de alimentación de entrada: 24 VCC
Dimensiones físicas: 13.0 x 4.0 pulgadas
Peso neto: 2.4 lbs
País de fabricación: Estados Unidos (EE. UU.)

Capacidades de diagnóstico avanzadas

El IS420PPNGH1A ejecuta un filtrado de datos en tiempo real para optimizar el tráfico de la red.
Los algoritmos de diagnóstico internos rastrean la latencia de la red y las pérdidas de paquetes de comunicación.
El módulo informa de las alarmas de diagnóstico directamente a la interfaz del software central Mark VIe.
Los indicadores LED proporcionan una verificación visual inmediata de la alimentación, el estado del enlace y las fallas activas.

Compatibilidad del sistema y requisitos de software

Este módulo requiere ControlST V05.04 o versiones de software superiores para una configuración adecuada.
Se conecta exclusivamente a conmutadores de red independientes para separar el tráfico IONet y PROFINET.
El hardware admite conmutadores no gestionados ESWA de 8 puertos y conmutadores no gestionados ESWB de 16 puertos.
Acepta cableado Ethernet industrial estándar con longitudes de tres a dieciocho pies.

Guía de instalación

Monte el módulo IS420PPNGH1A verticalmente dentro de su panel de cerramiento industrial.
Mantenga un espacio abierto alrededor de la carcasa para facilitar la refrigeración por convección natural del aire.
No bloquee las trayectorias del flujo de aire, ya que esta unidad no contiene ventiladores de refrigeración internos.
Verifique que la fuente de alimentación de 24 VCC coincida con los requisitos exactos de voltaje antes del cableado.
Conecte el terminal de tierra de forma segura a la placa posterior del panel para minimizar el ruido eléctrico.

Simplicidad de puesta en marcha y mantenimiento

El diseño sin ventilador elimina los componentes de desgaste mecánico y reduce los requisitos de mantenimiento rutinario.
El software ControlST simplifica la configuración del hardware mediante bloques de función de comunicación preconstruidos.
Puede cargar archivos de configuración rápidamente durante la configuración inicial del sistema o el reemplazo del módulo.
La arquitectura de intercambio en caliente permite intercambios rápidos de hardware sin perturbar los módulos de control adyacentes.

Escenarios de aplicación típicos

Integración de instrumentación PROFINET de terceros en topologías de control de turbinas GE Mark VIe.
Gestión de redes de comunicación de E/S de alta velocidad en sistemas de control de turbinas de gas a escala de servicios públicos.
Conexión de elementos de control distribuidos remotos en grandes instalaciones de generación de energía con turbinas de vapor.
Facilitar la interconexión de datos en arquitecturas de automatización de centrales hidroeléctricas.

Envío, embalaje y garantía

Transportistas: Entrega urgente mundial a través de FedEx, UPS y DHL.
Tiempo de envío: Los artículos en stock se envían dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
Contenido del paquete: Incluye un módulo GE IS420PPNGH1A asegurado en su embalaje protector ESD original.
Cobertura de la garantía: Garantía completa estándar de 12 meses contra defectos de material y fabricación.

Visión de Global PLC Spare HUB

El GE Mark VIe IS420PPNGH1A sigue siendo un activo de red vital para las centrales eléctricas modernas.
Las redes industriales requieren una estricta separación física entre los bucles de control determinísticos de IONet y el tráfico estándar de E/S PROFINET.
Los equipos de ingeniería deben implementar conmutadores ESWA o ESWB dedicados para evitar la colisión de paquetes.
El robusto procesador Intel EP80579 mantiene fácilmente el rendimiento máximo de datos bajo cargas operativas pesadas.

Adecuación del dispositivo

Turbinas de gas GE de alta resistencia, incluidos los sistemas Frame 6, Frame 7 y Frame 9.
Sistemas de control de turbinas de vapor de servicios públicos de GE que requieren una comunicación de subsistema PROFINET determinística.
Sistemas de seguridad funcional Mark VIeS que utilizan backbones Ethernet industriales integrados.

Guía de selección de compras

Verifique su versión actual del software ControlST para garantizar la compatibilidad con la versión V05.04 o superior.
Verifique que la infraestructura de conmutación de red específica cumpla con los requisitos de enrutamiento independiente para PROFINET.
Confirme que el espacio de su panel físico permite el montaje vertical del perfil del módulo de 13 pulgadas.
Revise sus demandas actuales de datos de E/S para asegurarse de que se ajusten al umbral de 6 KB/ms.

Preguntas frecuentes

¿Puede el mismo conmutador de red manejar simultáneamente las señales IONet y PROFINET?

No, las redes de comunicación IONet y PROFINET deben utilizar conmutadores completamente independientes para evitar interferencias de datos.

¿Qué sucede si instalo el módulo horizontalmente dentro del panel de control?

La instalación horizontal restringe el flujo de aire natural, lo que provoca una acumulación excesiva de calor y un posible apagado térmico.

¿El módulo requiere una batería de respaldo externa para retener su firmware?

No, el módulo funciona con el sistema operativo QNX Neutrino no volátil y no usa batería.

¿Qué herramienta de configuración utilizan los ingenieros para configurar los perfiles de comunicación?

Los ingenieros deben utilizar la suite de software GE ControlST, específicamente la versión V05.04 o superior, para la configuración.
