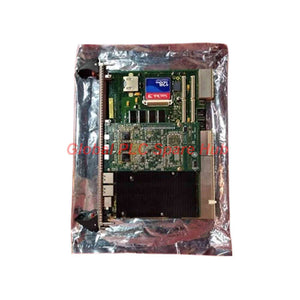

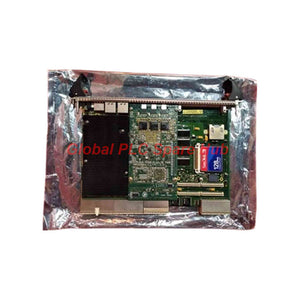

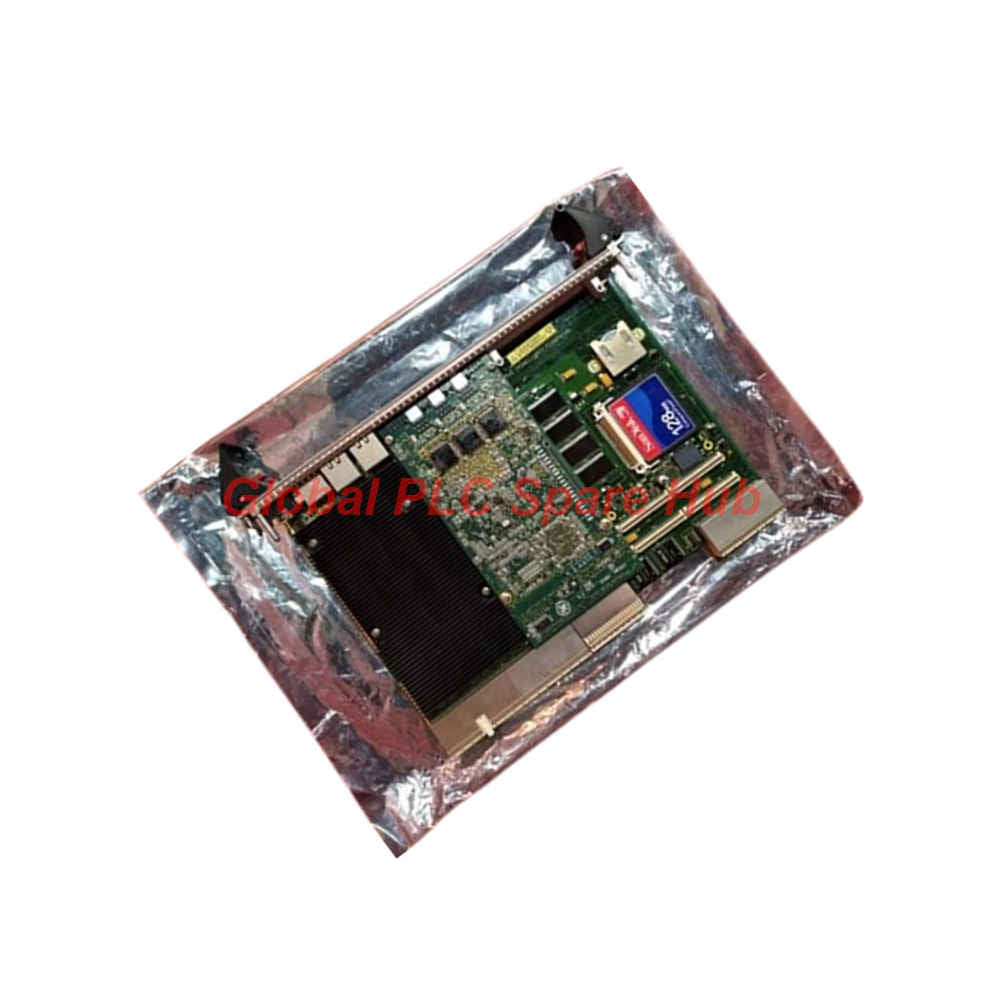

Controlador de la serie Mark VIe GE IS415UCCCH4A | Procesador PLC

Procesamiento CPCI Avanzado para Arquitecturas Mark VIe

La IS415UCCCH4A es una tarjeta controladora de alto rendimiento de una sola ranura diseñada para la plataforma de control distribuido GE Mark VIe. Construida como un módulo CompactPCI (CPCI) de 6U de altura, ofrece una ejecución determinista y de alta velocidad para la automatización industrial compleja. Utilizando el sistema operativo en tiempo real QNX Neutrino, este controlador garantiza la máxima fiabilidad para infraestructuras críticas, incluidos los sistemas de gestión de turbinas de vapor, gas y aero-derivadas.

Especificaciones Técnicas Clave

• Marca: General Electric (GE)
• Modelo: IS415UCCCH4A
• Serie: Mark VIe
• Procesador: Intel Pentium M (1.6 GHz)
• Memoria del sistema: 256 MB DDR / 128 MB Flash
• Sistema operativo: QNX Neutrino RTOS
• Puertos de interfaz: 5 puertos de comunicación (UDH, R/S/T IONets, RS-232C)
• Rango de funcionamiento: 0°C a +50°C
• Montaje: Gabinete CompactPCI (CPCI), ocupando una sola ranura

Capacidad de Diagnóstico y Sincronización

La integridad del sistema se mantiene mediante la sincronización IEEE 1588, alineando los relojes del controlador dentro de un umbral de 100 microsegundos en las IONets R, S y T. La IS415UCCCH4A proporciona visibilidad de diagnóstico avanzada a través de la interfaz ToolboxST, lo que permite la monitorización en tiempo real de los estados de votación en configuraciones TMR (Triple Modular Redundant) y la sincronización de estado en configuraciones de sistema dual.

La Visión de Global PLC Spare HUB

Consideramos que la IS415UCCCH4A es el motor del ecosistema Mark VIe. Es excepcionalmente adecuada para operaciones de equilibrio de planta (BOP) y control de turbinas de servicio pesado donde la fiabilidad multitarea no es negociable. Su robusto factor de forma CPCI asegura que siga siendo una solución estable y de alto rendimiento para actualizaciones de puente de legado a moderno en instalaciones de generación de energía.

Logística y Garantía

• Logística global: Envío rápido a través de FedEx, UPS o DHL.
• Procesamiento rápido: Los pedidos suelen salir de nuestras instalaciones en un plazo de 24 a 48 horas.
• Tranquilidad: La compra incluye una garantía de calidad profesional de 12 meses.

Preguntas Frecuentes de Expertos y Guía de Selección

P: ¿Por qué es importante el puente de la batería CMOS durante el almacenamiento?

R: El puente de la batería CMOS evita el drenaje prematuro de la batería mientras la tarjeta está en inventario; asegúrese siempre de reinstalarlo antes de que la tarjeta se ponga en funcionamiento en un rack.

P: ¿Puedo reemplazar la IS415UCCCH4A mientras el rack está encendido?

R: Aconsejamos encarecidamente no realizar el intercambio en caliente de la tarjeta del sistema (ranura 1); siempre desconecte la alimentación del rack utilizando los interruptores de alimentación o los conectores Mate-N-Lok antes de reemplazar la tarjeta para proteger los circuitos internos.

P: ¿El controlador requiere ajustes de BIOS al instalarlo?

R: Generalmente, no; los valores predeterminados de la BIOS están preconfigurados. Solo necesita configurar el reloj en tiempo real a través del software ToolboxST o el servidor NTP de su instalación.

P: ¿Cuál es el beneficio de los inyectores superior e inferior?

R: A diferencia de las tarjetas VME más antiguas, estos inyectores/expulsores aseguran un ajuste mecánico seguro y una conexión a tierra del chasis fiable, críticos para reducir la interferencia eléctrica en entornos de E/S de alta velocidad.

P: Consejo de selección: ¿Cuándo se recomienda una configuración de Redundancia Modular Triple (TMR)?

R: Seleccione las configuraciones TMR para aplicaciones de misión crítica donde se requieren variables de estado de votación y sincronización de datos para mantener el funcionamiento continuo durante una falla de controlador de punto único.
