Módulo de fuente de alimentación GE IS200IGPAG2AED Excitación serie Mark VI

Manufacturer: GE
Product No.: IS200IGPAG2AED
Condition： En stock
Product Type: Módulo de Fuente de Alimentación
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general de ingeniería

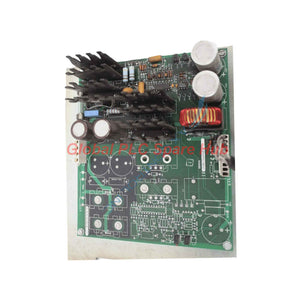

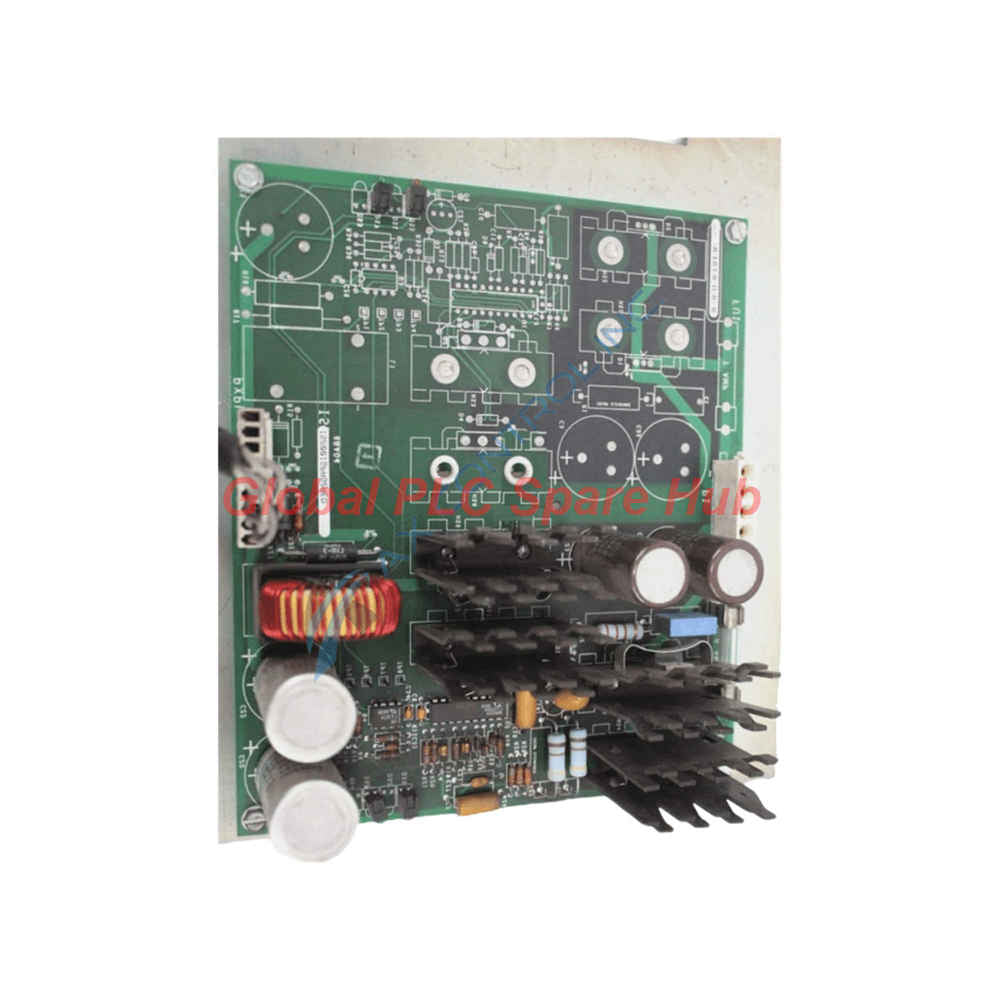

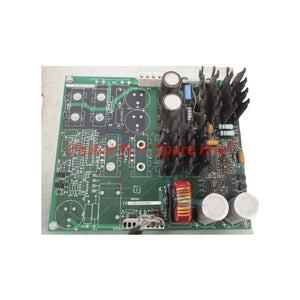

La IS200IGPAG2AED es una placa de fuente de alimentación de accionamiento de compuerta especializada diseñada por General Electric para la serie de excitación EX2100. Como componente crítico dentro del ecosistema Mark VI Speedtronic, esta placa gestiona la distribución precisa de energía a los circuitos de accionamiento de compuerta. Su arquitectura cuenta con condensadores electrolíticos y de vinilo de poliéster de alta calidad, emparejados con matrices de disipadores de calor integradas para garantizar la estabilidad térmica bajo carga industrial continua.

Análisis de Global PLC Spare HUB

La IS200IGPAG2AED se caracteriza por su diseño de PCB de alta densidad y sus indicadores de diagnóstico LED redundantes. Desde una perspectiva de ingeniería, esta placa sobresale en entornos donde la precisión del voltaje no es negociable. Nuestra evaluación técnica confirma que esta revisión específica de ensamblaje (A2AED) proporciona una inmunidad superior al ruido y una mayor longevidad de los componentes, lo que la convierte en un repuesto esencial para el control de la excitación de turbogeneradores.

Especificaciones principales

Marca: General Electric (GE)
Serie: EX2100 / Mark VI Speedtronic
Número de pieza: IS200IGPAG2AED
Ensamblaje: Grupo 2 de la serie Mark VI normal
Conectores: 8 conectores de enchufe, 2 conectores de terminal
Interfaz de diagnóstico: 8 LED de estado (supervisión de compuertas/voltaje)
Gestión térmica: 6 componentes de disipador de calor integrados
Cumplimiento ambiental: IEC 529 (IP-20), EN 50081-2, EN 50082-2

Aplicación y capacidad de diagnóstico

Este módulo está diseñado para entornos de excitación complejos donde la redundancia del sistema es primordial.

Equipo adecuado: Sistemas de excitación de turbogeneradores, arrancadores estáticos LCI y buses auxiliares industriales de servicio pesado.
Capacidad de diagnóstico: La placa utiliza 8 LED integrados que proporcionan el estado en tiempo real: DS1/DS2 (estado de compuertas), DS3/DS4 (estado de 5 V CC) y DS7/DS8 (estado de 20 V CC). Este circuito de retroalimentación visual permite a los técnicos aislar fallas de energía en la ruta de accionamiento de compuerta sin equipo de medición auxiliar.

Logística y garantía de calidad

Envío: Envío rápido de 24 a 48 horas a través de FedEx, UPS y DHL.
Garantía: Todas las unidades incluyen una garantía de rendimiento de 12 meses.
Soporte: Las etiquetas de nomenclatura de fábrica verificadas por expertos garantizan una instalación sin problemas.

Guía de selección e implementación

Al reemplazar una IS200IGPAG2AED, asegúrese de que el entorno de la ranura esté libre de polvo conductor (cumplimiento de la clasificación IP-20). Si el reemplazo se debe a una falla de accionamiento de compuerta, inspeccione la alineación del disipador de calor para verificar la disipación térmica eficiente.

Preguntas frecuentes profesionales

¿Cuál es la importancia de las marcas de componentes no pobladas en la placa?
La placa utiliza un diseño de PCB estandarizado compartido entre varias revisiones de ensamblaje. Las áreas no pobladas permiten flexibilidad a nivel de fábrica y no están destinadas a modificaciones a nivel de campo.

¿La fuente de alimentación de accionamiento de compuerta requiere calibración manual de voltaje?
No, la placa está ajustada de fábrica. La calibración es manejada por la lógica de control del EX2100 a través del bus de datos de la unidad, aunque el estado del carril de alimentación puede verificarse a través de los LED de diagnóstico integrados.

¿Cómo debo abordar una falla persistente del LED de "Gating"?
Verifique la integridad de la conexión en el cabezal de 9 pines. Si el DS1 (verde) o el DS2 (amarillo) permanecen apagados, verifique la fuente de alimentación de entrada del transformador de excitación.

¿Esta placa es compatible con configuraciones de control tanto simplex como redundantes?
Sí, la arquitectura de la placa es compatible con la redundancia modular del sistema EX2100, incluidas las configuraciones que utilizan puentes de respaldo en caliente.

¿Cuál es el intervalo de limpieza recomendado para este módulo en entornos polvorientos?
Aunque tiene clasificación IP-20, recomendamos una inspección anual para limpiar las partículas de los condensadores electrolíticos y los disipadores de calor para evitar la degradación térmica.

Garantía Integral de 12 Meses

Cada pieza suministrada por Global PLC Spare Hub está cubierta por una garantía de 12 meses a partir de la fecha de la factura.

Cobertura: Defectos funcionales y fallos de hardware bajo condiciones normales de funcionamiento.
Compromiso: Ofrecemos reparación, reemplazo o un reembolso completo inmediato para cualquier componente defectuoso verificado, para minimizar su tiempo de ininactividad operativa.

Política de Devoluciones y Cambios

Ofrecemos una política de devolución de 30 días para asegurar que reciba la pieza exacta que su sistema requiere.

Elegibilidad: Se aceptan devoluciones de artículos sin instalar en su embalaje original sellado de fábrica.
Proceso de RMA: Póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Mercancía (RMA) antes del envío.
Procesamiento Rápido: Los reembolsos o cambios se procesan dentro de 3 a 5 días hábiles después de que el artículo devuelto pasa nuestra inspección técnica.

¿Necesita Asistencia Técnica? ¿No está seguro de si esta pieza es compatible con su sistema? [Consulte a nuestros Ingenieros] antes de comprar para asegurar una compatibilidad del 100%.
