Módulo escáner de E/S remota GE Fanuc IC697BEM735 Series 90-70

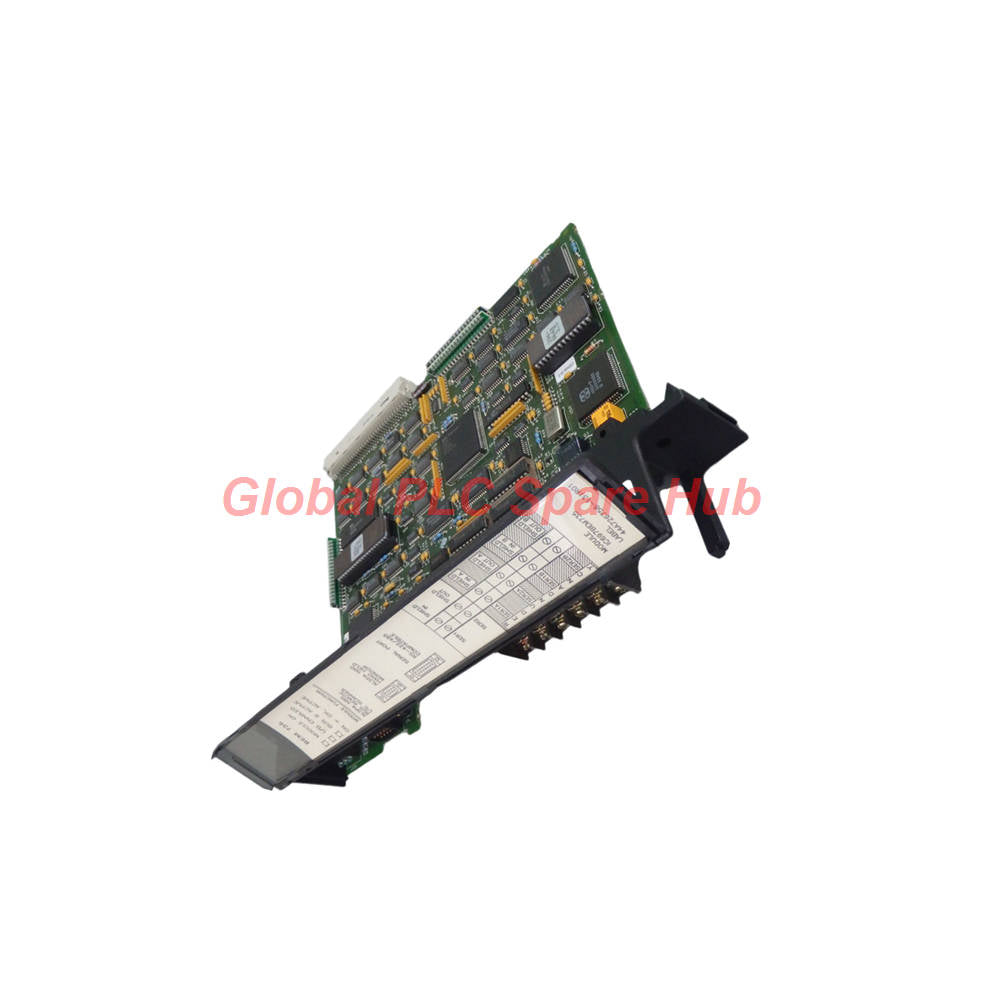

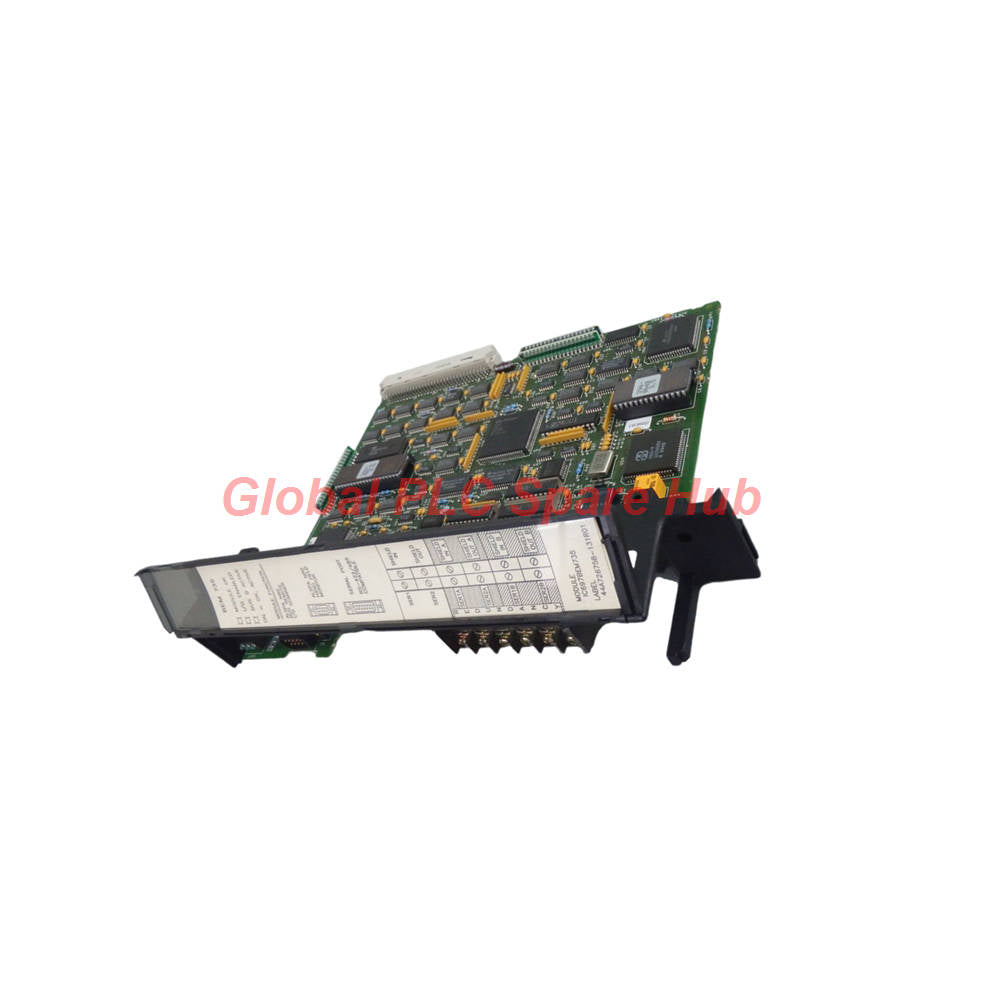

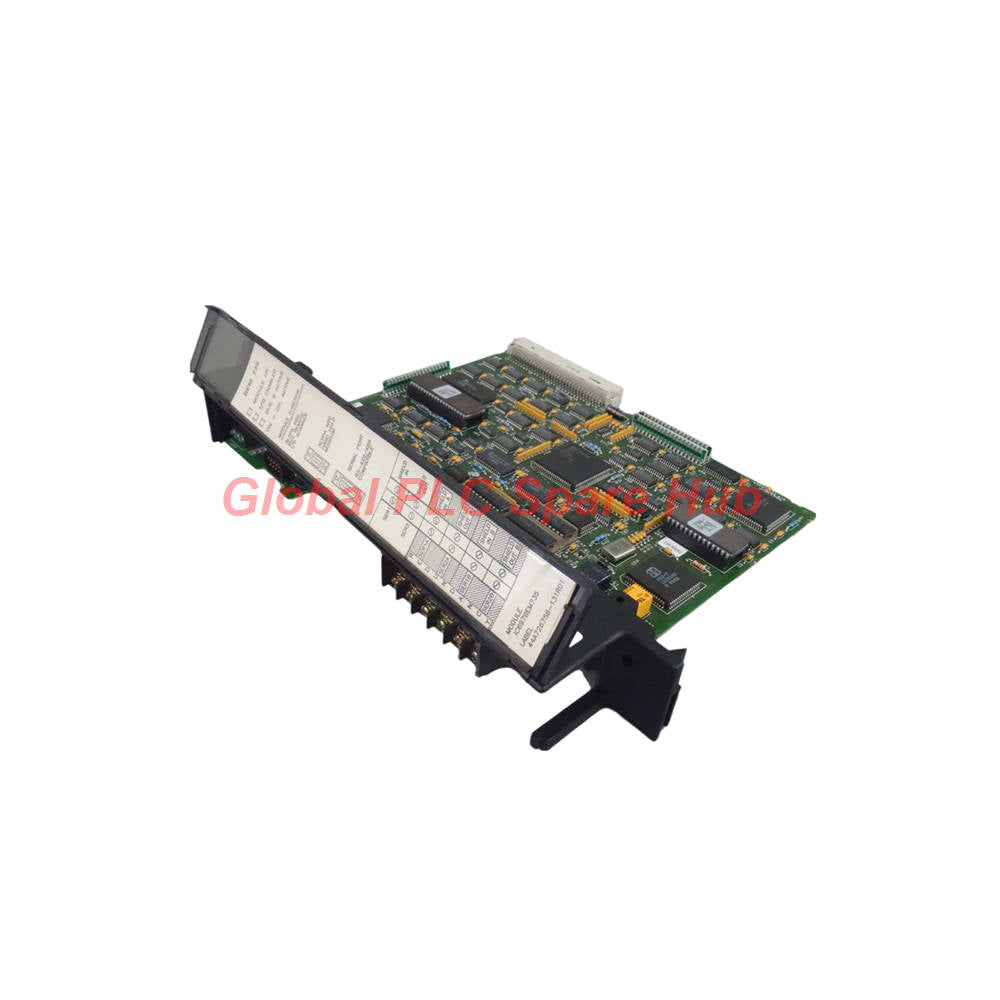

Descripción general del producto: Escáner de E/S remoto GE Fanuc IC697BEM735

El GE Fanuc IC697BEM735 es un módulo escáner de E/S remoto de alto rendimiento diseñado para arquitecturas de PLC GE Serie 90-70.

Este módulo crea un enlace de comunicación fiable entre los racks de E/S remotos y la red primaria IC66 Bus.

Los ingenieros utilizan el IC697BEM735 para consolidar señales de campo y ampliar el alcance del controlador en vastas instalaciones industriales.

El módulo de una sola ranura integra a la perfección hardware discreto y analógico IC697 estándar, PCMs y transmisores de bus.

Una placa frontal transparente con bisagras protege el circuito interno a la vez que proporciona visibilidad para los LED de diagnóstico.

El módulo se comunica a largas distancias de hasta 2.275 metros (7.500 pies) sin pérdida de señal.

Cada caída de escáner admite hasta 1.024 puntos de E/S discretos o 64 canales analógicos de forma eficiente.

Especificaciones técnicas

Compatibilidad del sistema

• Admite la comunicación de host con CPU GE Series 90-70 IC697.
• Se interconecta directamente con sistemas PLC IC660 e IC655.
• Se conecta a ordenadores personales equipados con interfaces PCIM o tarjetas de comunicación QBIM.
• Integra unidades de interfaz basadas en GENI de terceros en la red IC66 Bus.
• Permite la coexistencia con escáneres complementarios como el IC697BEM733 en redes compartidas de múltiples puntos.

Guía de instalación

• Apague el rack IC697 de destino antes de insertar el módulo.
• Alinee la placa de circuito IC697BEM735 con las guías del rack con cuidado.
• Deslice el módulo hacia adentro hasta que los conectores traseros de la placa base encajen firmemente en su posición.
• Apriete los tornillos de retención superior e inferior del rack para asegurar la conexión a tierra mecánica.
• Conecte las líneas serie del IC66 Bus al conjunto de terminales traseros de 16 puntos.
• Mantenga el cableado de par trenzado blindado para proteger las rutas de señal contra interferencias electromagnéticas.

Puesta en marcha, diagnóstico y mantenimiento

• Configure el módulo utilizando herramientas de programación MS-DOS o un monitor portátil IC66 Genius.
• Controle los 3 LED del panel frontal para evaluar el estado operativo durante el arranque.
• Los LED muestran el estado de alimentación, la comunicación activa del bus y el estado interno del hardware.
• Utilice el puerto D-type frontal de 9 pines para conectar rápidamente herramientas de diagnóstico en la planta.
• Aísle los problemas del módulo revisando los códigos de error de los LED antes de retirar el cableado de campo.

Cumplimiento y certificación

• Listado UL para aplicaciones de equipos de control industrial.
• Conforme a CE para las normas europeas de compatibilidad electromagnética.
• Clase I, División 2, clasificación de ubicación peligrosa para la seguridad en el campo industrial.

Escenarios de aplicación típicos

• Arquitectura de planta distribuida: Conexión de subracks de E/S remotos en grandes instalaciones de tratamiento de agua.
• Monitoreo de procesos a larga distancia: Enlace de racks de sensores localizados en refinerías de petróleo a una distancia de hasta 2.275 metros.
• Actualizaciones del sistema: Integración de nodos de campo IC66 heredados en sistemas de control Serie 90-70 centralizados.

Análisis de Global PLC Spare HUB

Nuestro equipo de ingeniería evalúa con frecuencia las devoluciones de campo y las adaptaciones de sistemas que involucran el GE Fanuc IC697BEM735. Durante una auditoría de campo reciente en una planta de procesamiento de papel, se produjeron interrupciones intermitentes en un tramo de 457 metros del IC66 Bus. Los técnicos sospecharon inicialmente que la tarjeta del escáner había fallado. Sin embargo, las pruebas de diagnóstico realizadas a través del conector portátil de 9 pines revelaron una degradación acumulativa de la señal causada por una conexión a tierra incorrecta del blindaje en el terminal 12. Una vez que corregimos el enrutamiento del blindaje del cable del bus, el IC697BEM735 restauró el 100% del rendimiento de datos sin pérdida de paquetes. Recomendamos verificar la resistencia de terminación de línea (75 ohmios) en ambos extremos de los segmentos largos del bus durante la instalación para garantizar la estabilidad a largo plazo.

Embalaje, envío y garantía

• Embalaje: Se envía en embalaje protector antiestático dentro de cajas industriales con blindaje ESD.
• Tiempo de envío: Los pedidos se envían dentro de las 24 a 48 horas siguientes a la confirmación del pago.
• Logística exprés: Entrega global a través de servicios de mensajería exprés, incluidos FedEx, DHL y UPS.
• Términos de garantía: Cubierto por una garantía de reemplazo operativa integral de 12 meses.

Guía de selección y consejos de compra

Al seleccionar un escáner de E/S remoto para sistemas GE Series 90-70, confirme el tipo de medio de red y la densidad de E/S.

El IC697BEM735 es ideal para entornos que utilizan arquitecturas IC66 Bus que requieren hasta 1.024 puntos discretos.

Si su sistema utiliza protocolos de bus alternativos o placas base de mayor densidad, verifique la compatibilidad del firmware de la CPU antes de la compra.

Preguntas frecuentes (FAQ)

Pregunta: ¿Cómo configuro la dirección del bus para el escáner IC697BEM735?

Respuesta: Debe configurar la dirección del bus por software utilizando el software de configuración MS-DOS o un monitor portátil IC66 Genius conectado a través del puerto frontal.

Pregunta: ¿Puedo intercambiar en caliente el módulo IC697BEM735 mientras el rack está alimentado?

Respuesta: No, siempre apague la alimentación de la placa base del sistema del rack IC697 antes de insertar o extraer el escáner para evitar daños en el circuito.

Pregunta: ¿Cuál es el número máximo de caídas remotas admitidas en una sola línea IC66 Bus?

Respuesta: Una sola línea IC66 Bus admite hasta 30 caídas remotas, y cada caída contiene configuraciones de rack únicas o múltiples.

Pregunta: ¿Qué debo verificar si los LED de diagnóstico indican una falla de comunicación al inicio?

Respuesta: Verifique la polaridad del cable en el bloque de terminales de 16 puntos trasero, inspeccione la ubicación de la resistencia del terminal y confirme la coincidencia correcta de la velocidad en baudios en la configuración del software.
