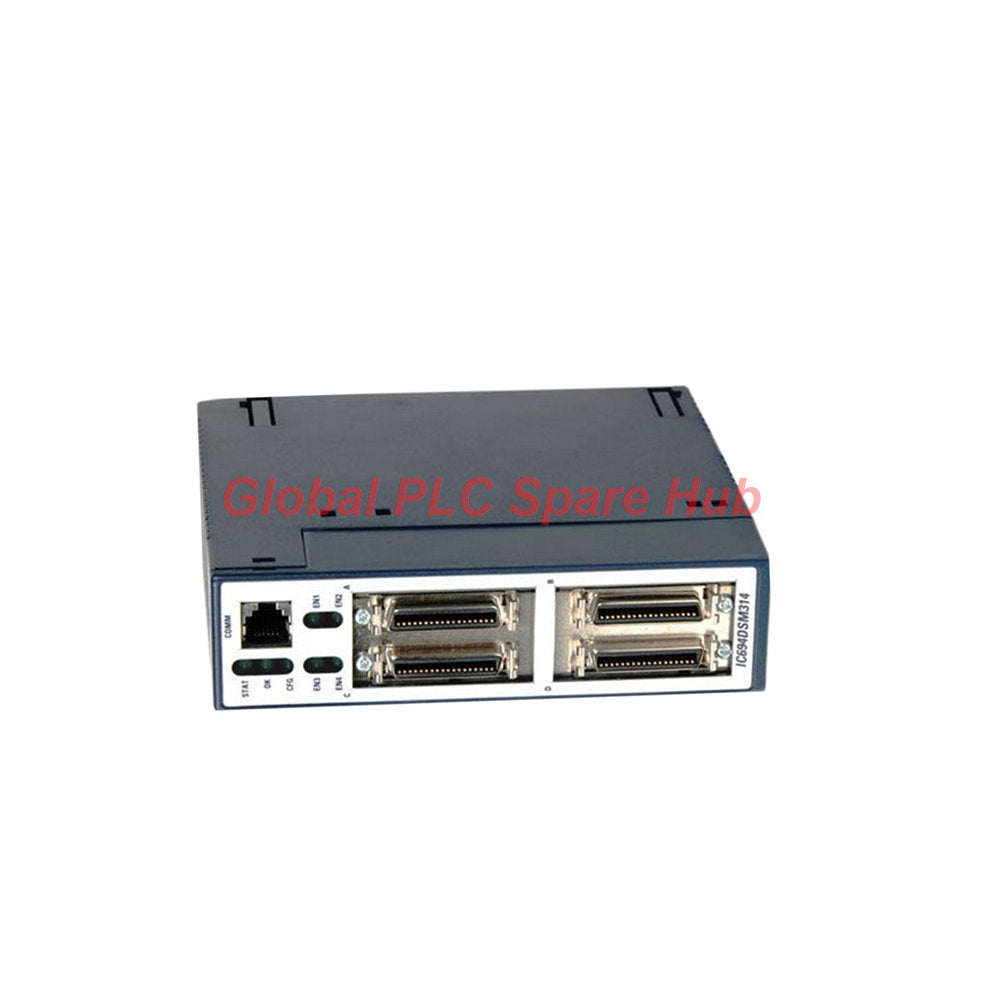

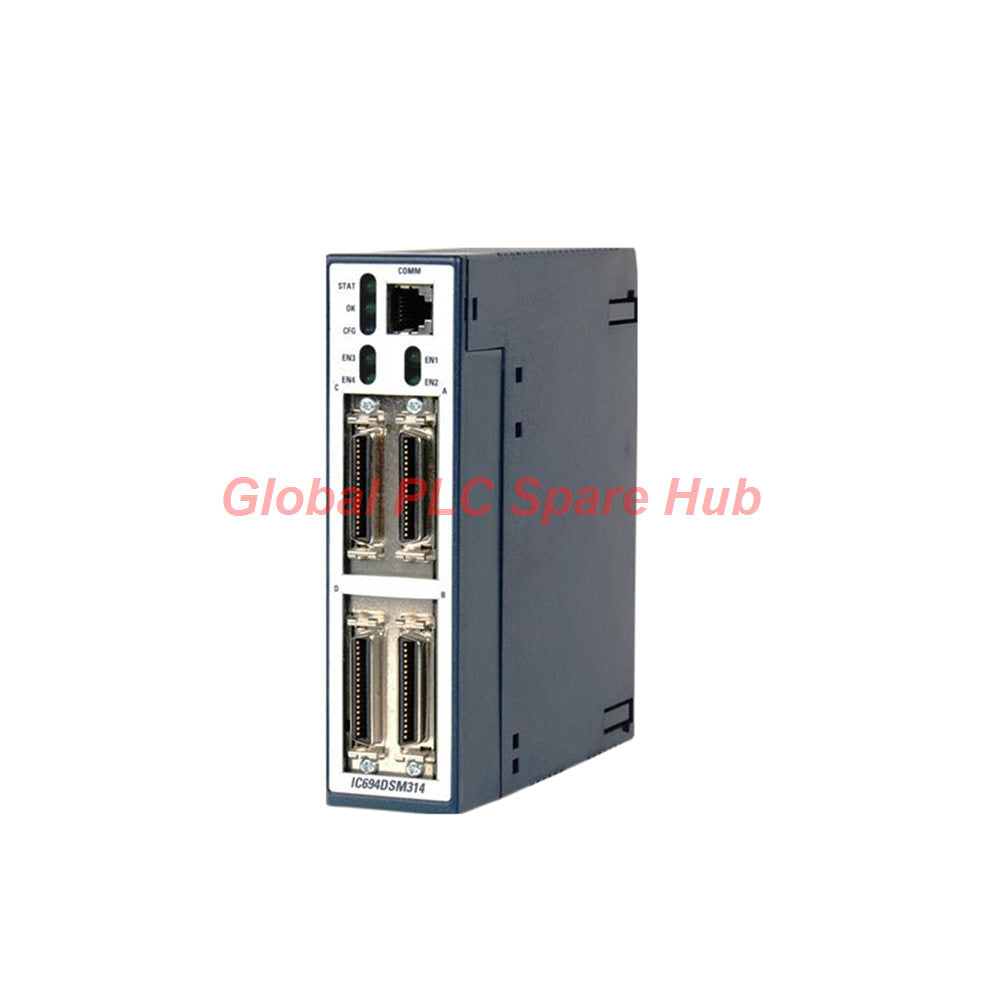

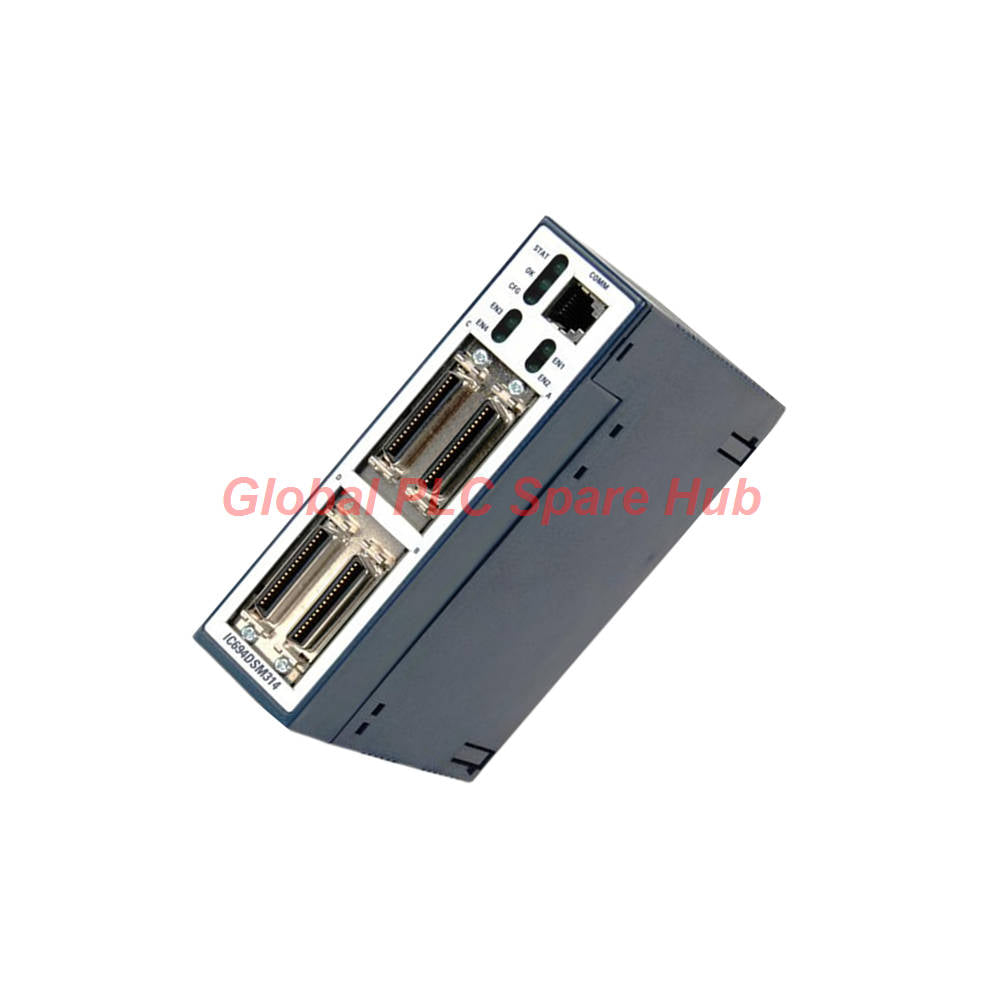

Especificaciones del módulo Motion Mate IC694DSM314 RX3i de GE Fanuc

Manufacturer: GE Fanuc
Product No.: IC694DSM314
Condition： En stock
Product Type: Módulo Motion Mate
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

El módulo Motion Mate IC694DSM314 funciona como un accesorio avanzado para las plataformas RX3i PacSystems. Los ingenieros integran esta unidad de propósito especial en controladores lógicos programables modulares para ejecutar tareas de movimiento precisas. El hardware maneja trayectorias complejas sin forzar la unidad central de procesamiento.

Especificaciones técnicas

Parámetro	Detalle de la especificación
Marca	GE Fanuc
Serie	RX3i PacSystems
Número de modelo	IC694DSM314
Tipo de módulo	Módulo Motion Mate
Consumo de energía interno	5V CC, 800 mA (4 vatios)
Carga del controlador externo	500 mA, 2,5 vatios adicionales
Resolución	Seguimiento de encoder incremental de alta precisión
Linealidad	±0,01% de precisión a escala completa
Rango de temperatura	Entorno de funcionamiento de 0°C a 60°C
Tolerancia ambiental	Resistente a la humedad y el polvo industriales estándar
Capacidad antiinterferencias	Canales ópticamente aislados resisten el ruido electromagnético

Compatibilidad e integración de sistemas

La unidad se empareja a la perfección con todas las versiones de CPU RX3i.
Los operadores montan el hardware en racks de expansión en serie RX3i.
El diseño se adapta de forma segura a los racks de expansión heredados de la Serie 90-30.
Las configuraciones de bucle de control admiten operaciones tanto en Modo Estándar como en Modo Seguidor.
La capacidad de CAM electrónica ofrece movimiento multi-eje sincronizado.

Pautas de instalación y seguridad

Una instalación adecuada protege la infraestructura industrial sensible de daños inesperados. Los técnicos deben observar estrictos protocolos de seguridad durante la configuración.

Nunca inserte o retire el módulo mientras la alimentación permanezca activa.
Evite el intercambio en caliente para prevenir peligros de arco eléctrico.
Desenergice todo el rack de backplane antes del mantenimiento físico.
Asegure firmemente todas las conexiones de los terminales para mantener la integridad de la señal.

Puesta en marcha, diagnóstico y mantenimiento

Las características de diagnóstico avanzadas simplifican la resolución de problemas del sistema y reducen el tiempo de inactividad. Los indicadores LED informan de inmediato el estado operativo en tiempo real y los errores de comunicación. Los ingenieros de mantenimiento verifican rápidamente las configuraciones de bucle a través de las herramientas del paquete de software de programación.

Conocimientos de Global PLC Spare HUB

La experiencia en el campo demuestra que la implementación del módulo IC694DSM314 dentro de líneas de envasado de alta velocidad elimina la deriva de posicionamiento. Por ejemplo, una planta embotelladora actualizó su rack heredado de la Serie 90-30 utilizando este módulo, logrando un aumento del 30 por ciento en la precisión de producción.

Aplicaciones típicas

Líneas de montaje automatizadas de alta velocidad
Maquinaria de embalaje y envoltura
Sistemas robóticos de manipulación de materiales
Equipos de corte coordinados multieje

Guía de compra

Seleccione este módulo al actualizar los bucles de control de movimiento dentro de las arquitecturas RX3i. Verifique la capacidad de su backplane actual y la versión de firmware de la CPU antes de realizar un pedido para garantizar el éxito operativo inmediato.

Preguntas frecuentes

P: ¿El módulo admite el intercambio en caliente en racks estándar?

R: No, el intercambio en caliente no es compatible y causa peligrosos arcos eléctricos.

P: ¿Puedo usar esta unidad con racks de expansión más antiguos?

R: Sí, es compatible con racks de expansión en serie RX3i y racks de expansión de la Serie 90-30.

P: ¿Qué sucede si un controlador externo se conecta al módulo?

R: El módulo maneja 500 miliamperios adicionales o 2,5 vatios a 5 voltios de CC.
