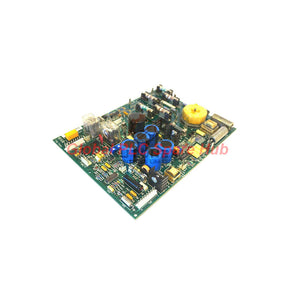

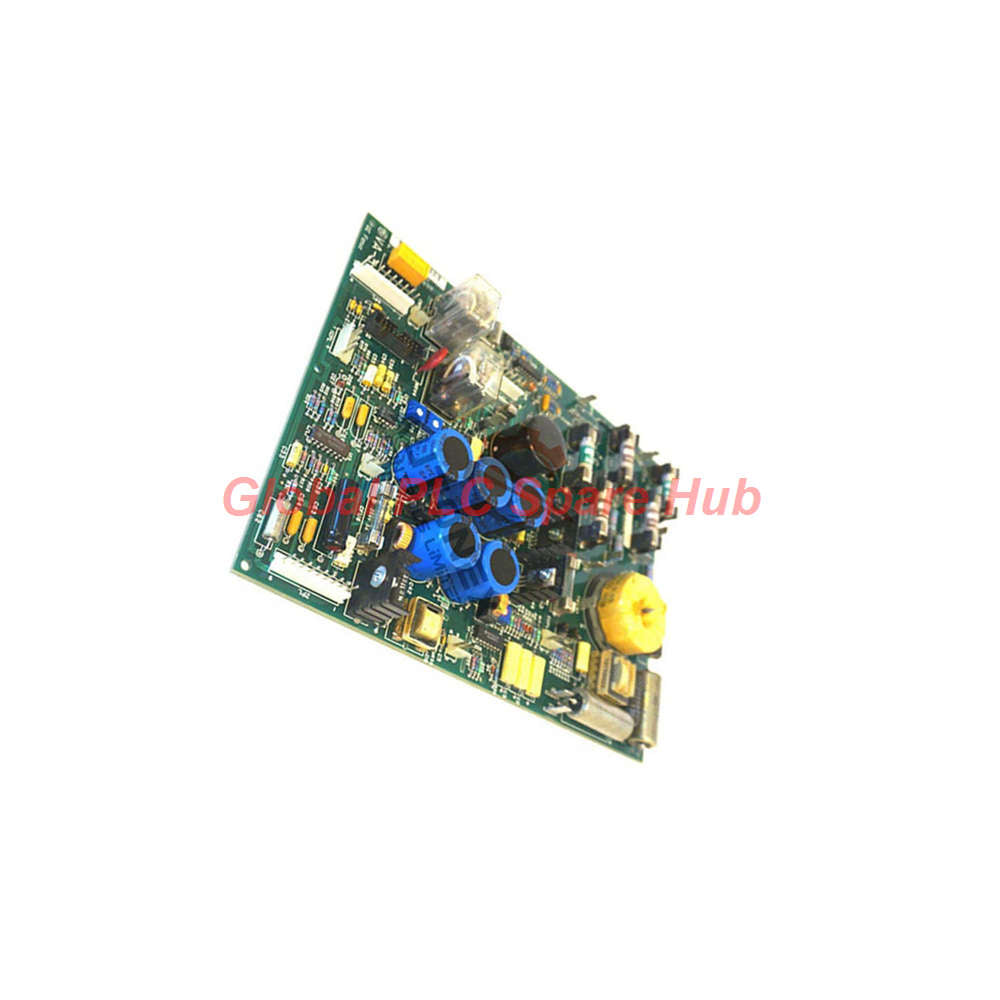

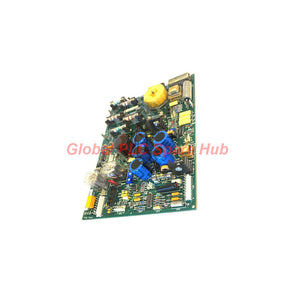

GE 531X111PSHARG3 EX2000 Tarjeta de la fuente de alimentación de control de campo

Descripción general del producto

La GE 531X111PSHARG3 sirve como una placa de control de campo del motor y fuente de alimentación de alta fiabilidad. General Electric diseñó este componente específicamente para la serie de placas de reemplazo heredadas 531X y los sistemas de excitación EX2000. Proporciona una potencia de accionamiento interna vital al tiempo que regula los circuitos de campo del motor. Como tarjeta de revisión especializada G3, este módulo optimiza el rendimiento térmico utilizando varistores de óxido metálico montados externamente para la línea de CA. Admite operaciones industriales críticas al generar rieles de CC de bajo voltaje estables directamente desde la entrada de alimentación principal.

Especificaciones técnicas

• Marca: General Electric (GE)
• Número de modelo: 531X111PSHARG3
• Serie de productos: Placas 531X / Sistema de excitación EX2000
• Tipo de módulo: Tarjeta de control de campo del motor y fuente de alimentación
• Salidas de voltaje de CC: Rieles regulados de 5 VCC, 15 VCC y 24 VCC
• Relés integrados: Relés industriales K1 (EJECUTAR), K2 (MÁX), K3 (FALLO)
• Potenciómetros de calibración: P1 (ESCALA DE CAMPO), P2 (CERO CFB), P3 (AJUSTE CFB)
• Configuración de señal: Cinco puentes de hardware para retroalimentación y escalado de corriente
• Mecanismo de aislamiento: Transformador de pulso integrado para aislamiento del circuito de campo del motor
• Rango de temperatura de funcionamiento: 0 a 55 grados Celsius, ambiente industrial estándar
• Rango de temperatura de almacenamiento: -40 a 85 grados Celsius, contención ambiental
• Resistencia a la humedad: 5% a 95% de humedad relativa, tolerancia sin condensación
• Resistencia a la vibración: Inmunidad operativa contra la resonancia de maquinaria industrial estándar
• Dimensiones físicas: 4.0 cm x 24.0 cm x 29.2 cm
• Peso neto: 0.58 kg

Compatibilidad con equipos

Esta placa de fuente de alimentación se integra perfectamente en múltiples plataformas industriales de servicio pesado. Proporciona soporte nativo para las siguientes categorías de equipos:

• Sistemas de excitación digital GE EX2000
• Gabinetes de accionamiento industrial General Electric 531X
• Sistemas de control de velocidad de motores de CC a gran escala
• Excitadores de campo de motores síncronos industriales

Guía de instalación

• Solo personal calificado con capacitación en electrónica industrial debe manipular la instalación del hardware.
• Aísle todas las fuentes de alimentación de línea de CA entrantes antes de montar la placa.
• Verifique que los varistores de óxido metálico externos se conecten correctamente a las líneas de suministro de CA.
• Siga los diagramas de cableado certificados que se encuentran en el manual técnico oficial.
• Asegúrese de que los puntos de conexión a tierra del chasis coincidan con los requisitos de torque especificados.

Comodidad de puesta en marcha y mantenimiento

• Los potenciómetros incorporados permiten una calibración manual rápida de las señales de retroalimentación de corriente.
• Cinco puentes de hardware distintos simplifican el ajuste del circuito sin herramientas de software externas.
• Los puntos de prueba físicos permiten una rápida prueba con multímetro de los rieles de 5V, 15V y 24V.
• La arquitectura de placa modular garantiza un reemplazo rápido durante las ventanas de mantenimiento planificadas.

Capacidades de diagnóstico

• Tres relés físicos dedicados proporcionan retroalimentación de estado instantánea al controlador maestro.
• El relé K3 se dispara automáticamente durante las condiciones de falla para proteger la electrónica de campo descendente.
• Los bucles de retroalimentación controlados por hardware monitorean continuamente las variaciones de escalado de corriente.

Lista de paquetes y garantía

• Una tarjeta de control y fuente de alimentación GE 531X111PSHARG3
• Contenedor de embalaje antiestático seguro
• Incluye un plan integral de protección de garantía de reemplazo de 12 meses

Envío y logística

• Garantizamos un envío rápido dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Los métodos de envío exprés disponibles incluyen FedEx, UPS y DHL Express.
• Todos los envíos incluyen números de seguimiento en tiempo real para el monitoreo del tránsito.

Escenarios de aplicación típicos

• Control de excitación de generadores síncronos en centrales eléctricas
• Sistemas de regulación de accionamientos de CC en fábricas de papel industriales pesadas
• Gestión de campo de motores de laminadores en metales y minería
• Automatización de maquinaria de extrusión de caucho y plásticos a gran escala

La perspectiva de Global PLC Spare HUB

La GE 531X111PSHARG3 sigue siendo un módulo fundamental para mantener sistemas de excitación EX2000 de alta potencia. Nuestra evaluación de ingeniería confirma que su diseño basado en hardware ofrece una estabilidad de voltaje excepcional. La disposición externa de los MOV en las variantes G3 reduce drásticamente el riesgo de daños a nivel de placa por sobretensiones de línea. Para las instalaciones que operan variadores de la serie 531X críticos, tener esta tarjeta en stock mitiga el riesgo de un tiempo de inactividad operativo catastrófico.

Preguntas frecuentes

¿Cuál es la principal diferencia estructural entre una revisión G2 y G3 de esta placa?

La revisión G3 mueve los varistores de óxido metálico de la línea de CA externamente fuera de la placa de circuito. Este cambio protege los componentes principales de la PCB del estrés térmico y los daños por sobretensiones.

¿Cómo calibran los ingenieros el bucle de retroalimentación de corriente en esta tarjeta específica?

Los ingenieros utilizan los potenciómetros P1 (ESCALA DE CAMPO), P2 (CERO CFB) y P3 (AJUSTE CFB) integrados. Estos componentes permiten un ajuste manual preciso de las señales de retroalimentación directamente en el hardware.

¿Qué funciones realizan los tres relés integrados durante el funcionamiento del sistema?

El relé K1 controla la señal de estado de EJECUCIÓN del sistema. El relé K2 regula los parámetros de salida MÁX, mientras que el relé K3 actúa como el indicador de disparo de FALLA dedicado.

Guía de adquisición y selección

• Confirme que su gabinete de variador existente utiliza la arquitectura de la serie EX2000 o 531X.
• Verifique que haya espacio de montaje externo disponible para los MOV de línea de CA requeridos.
• Compruebe que su aplicación objetivo coincida con las clasificaciones de salida de 5 V, 15 V y 24 V CC.
• Revise sus necesidades de escalado de retroalimentación de corriente en comparación con las cinco configuraciones de puente.
