Adaptador de bus de campo PROFINET IO ABB FPNO-21 – Descripción general del producto

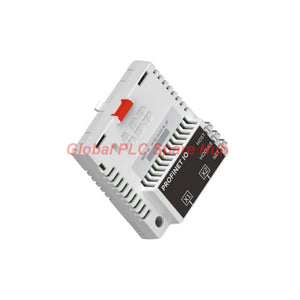

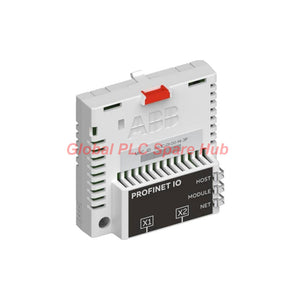

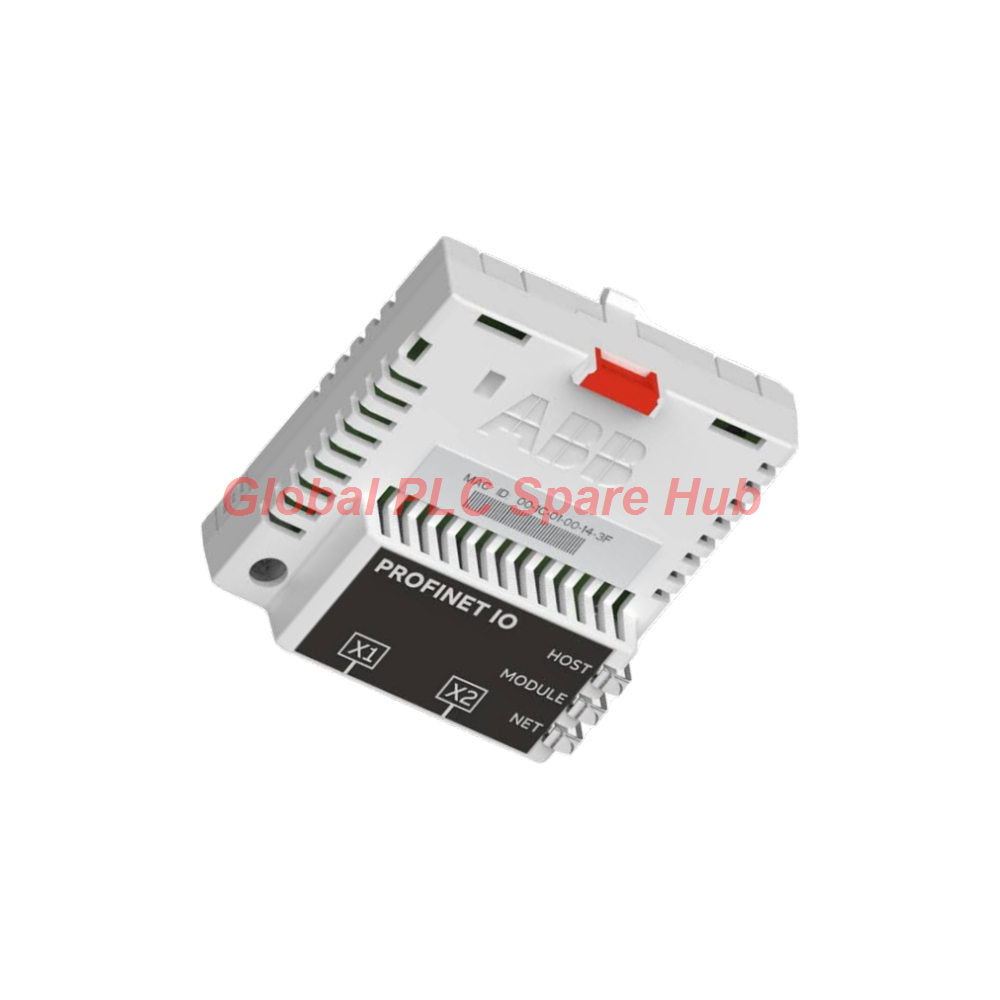

El ABB FPNO-21 es un adaptador de bus de campo enchufable que conecta variadores ABB compatibles a redes Ethernet industriales PROFINET IO. Proporciona una interfaz de comunicación entre las funciones de control del variador y los sistemas de automatización basados en PLC. Los ingenieros pueden intercambiar comandos de funcionamiento, referencias de velocidad, referencias de par, valores de proceso, información de estado y parámetros del variador a través de la red.

El adaptador admite Ethernet de 10 Mbps y 100 Mbps con detección automática de la velocidad de transferencia. Su switch Ethernet integrado admite configuraciones de red en cadena, anillo o estrella. Tres indicadores bicolores ayudan a los equipos de mantenimiento a evaluar la comunicación del variador, el funcionamiento del módulo y la actividad de la red.

Posicionamiento del producto: Este módulo es adecuado para la integración del control de variadores, el acceso centralizado a parámetros y el mantenimiento basado en la red. Confirme la compatibilidad de la ranura de opciones del variador de destino y los requisitos de firmware antes de realizar el pedido.

01 | Perfil de especificaciones de ingeniería

02 | Funciones de control e intercambio de datos de proceso

El adaptador proporciona acceso a la red a las funciones compatibles del variador. Los datos disponibles realmente dependen del modelo del variador, el firmware y la configuración de comunicación.

• Comandos del variador: Transfiera comandos compatibles de arranque, parada y habilitación de marcha desde el controlador.
• Referencias de velocidad y par: Envíe los valores de referencia del motor requeridos a través de los datos de proceso cíclicos configurados.
• Integración de procesos PID: Suministre valores reales de proceso o valores de referencia al controlador PID del variador.
• Retroalimentación de funcionamiento: Lea la información de estado del variador y los valores reales disponibles para la lógica del PLC y las pantallas HMI.
• Gestión de fallos: Emita comandos compatibles de reinicio de fallos del variador a través del sistema de control.
• Acceso a parámetros: Lea o escriba parámetros compatibles del variador a través de los servicios de comunicación configurados.
• Acceso de ingeniería: Conecte la herramienta Drive Composer pro a través de la ruta de comunicación del adaptador admitida.
• Sincronización de reloj: Admite la sincronización de reloj en tiempo real donde el variador y la configuración del sistema proporcionan la funcionalidad requerida.

Nota de integración: La conectividad de red por sí sola no garantiza que todas las funciones estén disponibles. Verifique el mapeo de datos de proceso, la configuración de parámetros y los servicios admitidos en la documentación de ABB correspondiente.

03 | Arquitectura Ethernet y diseño de red

El FPNO-21 integra el switch Ethernet en el adaptador. Este diseño permite diseños de maquinaria flexibles sin necesidad de un switch externo independiente en cada conexión del variador.

Ejemplo de planificación de red: Una cadena que contiene 50 adaptadores añade aproximadamente 0.95 ms de retraso de reenvío para la trama Ethernet mínima, basándose en 19 μs por adaptador. La guía suministrada por ABB describe esto como aproximadamente 1 ms de retraso adicional.

Es posible que se puedan usar cadenas más largas, pero los ingenieros deben evaluar el tiempo de ciclo de PROFINET y el retraso total de la red. El diseño correcto también depende del rendimiento del controlador, los tiempos de actualización configurados, la topología y las condiciones del tráfico.

• Utilice cables Ethernet industriales que cumplan con las categorías de cable y los requisitos de blindaje especificados.
• Mantenga el tendido de cables alejado de conductores de potencia del motor con alta interferencia cuando sea posible.
• Inspeccione el asiento del conector y el estado del cable durante la puesta en marcha y el mantenimiento preventivo.
• Valide el comportamiento de recuperación del anillo y el soporte del controlador antes de usar una topología en anillo.
• Mida el rendimiento de comunicación real después de cambiar el número de dispositivos encadenados.

04 | Flujo de trabajo de instalación y puesta en marcha

Paso 1 – Verifique el hardware. Confirme la designación completa del modelo y la compatibilidad del variador de destino con este módulo opcional.

Paso 2 – Aísle el variador. Siga las instrucciones de seguridad de ABB antes de acceder a la unidad de control o instalar el adaptador.

Paso 3 – Instale el módulo. Coloque el adaptador en la ranura de opción designada y asegúrelo de acuerdo con el manual del variador.

Paso 4 – Conecte la red. Conecte el cable PROFINET a X1. Use X2 cuando el diseño de la red requiera otro adaptador encadenado.

Paso 5 – Configure el controlador. Establezca el nombre de estación PROFINET, la configuración IP, la configuración del dispositivo y el diseño de datos de proceso cíclicos.

Paso 6 – Valide el intercambio de datos. Confirme la comunicación del variador, el mapeo correcto de los datos de proceso y el comportamiento esperado de la palabra de control y la palabra de estado.

Paso 7 – Pruebe las funciones operativas. Verifique los comandos, los valores de referencia, los valores de retroalimentación y el comportamiento esperado de reinicio de fallos en condiciones de puesta en marcha aprobadas.

Paso 8 – Registre la línea base. Guarde la configuración final, los ajustes de parámetros, los estados de los LED y los resultados de las pruebas de comunicación para futuros mantenimientos.

05 | Diagnóstico LED y aislamiento de fallos

Los tres indicadores bicolores proporcionan una vista de diagnóstico de primer nivel. Intérpretelos junto con los diagnósticos del controlador y los registros de fallos del variador.

Ejemplo de diagnóstico de campo: Si el LED HOST está en verde pero el LED MODULE parpadea en rojo una vez por segundo, dé prioridad a la configuración del mensaje cíclico. Compruebe el tipo de mensaje seleccionado y los parámetros del Grupo B o C antes de sustituir el adaptador.

Segundo ejemplo de diagnóstico: Si el LED MODULE permanece en rojo, investigue la configuración de IP y las condiciones de dirección duplicada. Confirme la dirección asignada con respecto al proyecto del controlador y otros dispositivos de red.

Estas comprobaciones ayudan a los equipos de mantenimiento a separar los problemas de comunicación del lado del variador, las discrepancias en la configuración de PROFINET y los fallos de enlace Ethernet. Confirme siempre el diagnóstico final con los manuales del variador y del adaptador.

06 | Equipos compatibles y escenarios de aplicación

• Variadores de frecuencia ABB: Integración en red donde el variador específico admite la opción FPNO-21.
• Sistemas de motor controlados por PLC: Intercambio de comandos de funcionamiento, referencias y retroalimentación con un controlador PROFINET IO compatible.
• Equipos de transporte y manipulación de materiales: Coordinación del funcionamiento del motor y supervisión del estado del variador a través de automatización centralizada.
• Bombas, ventiladores y maquinaria de proceso: Integración de las referencias del variador y valores de proceso admitidos en el control supervisorio.
• Embalaje y líneas de producción: Conexión del control distribuido de variadores a una red de máquinas basada en PROFINET.
• Sistemas de mantenimiento e ingeniería: Acceso a los parámetros del variador admitidos y uso de información de diagnóstico para solucionar problemas de comunicación.

Límite de compatibilidad: El soporte de PROFINET en el controlador no hace que todos los variadores ABB sean compatibles automáticamente. Verifique el modelo de variador, el diseño de la ranura de opción, el firmware, la configuración del dispositivo y las funciones de datos de proceso requeridas antes de comprar.

07 | Normas, protección ambiental y control de interferencias

• Estándares Ethernet: Compatibilidad con IEEE 802.3 y IEEE 802.3u, según lo especificado para el adaptador.
• EMC: Las especificaciones del producto suministrado indican el cumplimiento con EN 61800-3:2004.
• Grado de protección del envolvente: IP20. El módulo requiere un entorno de instalación que cumpla con las limitaciones del grado.
• Protección de la placa de circuito: El revestimiento protector (conformal coating) ayuda a proteger la PCB contra influencias ambientales especificadas.
• Condiciones ambientales: Siga los límites de temperatura, humedad y ambientales aplicables en el manual del variador.
• Mitigación de interferencias: Utilice los cables Ethernet blindados especificados y prácticas sólidas de cableado industrial.

La información suministrada no especifica un rango de temperatura operativa independiente ni una certificación de seguridad por separado. Consulte la documentación de ABB correspondiente para conocer los requisitos específicos del proyecto.

08 | Revisión del Global PLC Spare HUB

Desde una perspectiva de integración, el ABB FPNO-21 combina la comunicación del variador con la conmutación Ethernet. Este diseño ayuda a los ingenieros a construir redes de variadores distribuidas con menos dispositivos de conmutación externos.

Su consideración de ingeniería más importante es la temporización de la comunicación. Cada switch integrado introduce un retraso de reenvío, por lo que las cadenas largas requieren una validación cuidadosa del tiempo de ciclo. Una red que se conecta correctamente aún puede incumplir los requisitos de temporización de la aplicación si los ingenieros pasan por alto los retrasos acumulados.

Por ejemplo, una línea de producción puede utilizar varios variadores ABB en una disposición encadenada. Después de añadir más variadores, el equipo de ingeniería puede observar actualizaciones de estado retrasadas o una temporización inconsistente de los datos cíclicos. Revisar el número de nodos, el tiempo de actualización configurado y el retraso de reenvío total proporciona un punto de partida práctico.

Nuestro enfoque de selección se centra en el modelo de variador real, la plataforma del controlador, la topología de red y las funciones de datos de proceso requeridas. Esta información ayuda a los compradores a identificar riesgos de configuración antes de reemplazar hardware o ampliar una red de máquinas.

09 | Embalaje, envío y garantía

• Producto suministrado: Módulo adaptador de bus de campo PROFINET IO ABB FPNO-21.
• Embalaje: Embalaje de cartón con envoltorio de burbujas de polietileno antiestático, según la especificación de embalaje suministrada.
• Empresas de transporte: FedEx, UPS y DHL, sujeto a la disponibilidad de destino y servicio.
• Plazo de envío: Generalmente dentro de las 24–48 horas posteriores a la confirmación del pedido y la verificación del stock.
• Período de garantía: 12 meses, sujeto a los términos de garantía por escrito del vendedor.
• Antes de realizar el pedido: Confirme el estado del stock, la cantidad requerida, el destino y los requisitos de compatibilidad con Global PLC Spare HUB.

10 | Preguntas frecuentes

P1: ¿Cómo deben evaluar los ingenieros el FPNO-21 en una modernización de maquinaria?

Comience con el modelo de variador existente, la plataforma PLC, la arquitectura de red y las funciones de control requeridas. Compare el diseño de datos de proceso actual con la configuración propuesta antes de programar la puesta en marcha. Esto reduce los cambios inesperados en la lógica de control y las pantallas del operador.

P2: ¿Qué información ayuda a estimar el rendimiento del tiempo de ciclo de PROFINET?

Proporcione el número de adaptadores, la topología de red, el tiempo de actualización solicitado, el tipo de controlador y la carga de datos cíclicos esperada. Los ingenieros deben incluir el retraso de reenvío del switch integrado y validar el sistema completo bajo condiciones operativas reales.

P3: ¿Puede un módulo de reemplazo usar la misma configuración de red automáticamente?

No asuma una recuperación automática de la configuración. Confirme el nombre de la estación, el método de asignación de IP, la configuración del dispositivo controlador y los parámetros del variador. Siga el procedimiento de sustitución aprobado y verifique la comunicación antes de devolver la máquina a la producción.

P4: ¿Qué detalles de los repuestos deben registrar los equipos de mantenimiento antes de una parada planificada?

Registre la designación completa del módulo, el modelo del variador conectado, la versión del proyecto del controlador, el nombre de la estación, la dirección IP, la información del firmware cuando esté disponible y los estados actuales de los LED. Documente también las conexiones de red y los ajustes de parámetros necesarios para la restauración.

P5: ¿Cómo pueden los compradores reducir el riesgo de seleccionar el adaptador incorrecto?

Envíe los detalles de la placa de características del variador, la información del módulo de opciones instalado, el modelo del controlador y una fotografía clara del hardware existente. Pida al proveedor que verifique el modelo exacto y la aplicación prevista antes de confirmar el pedido.
