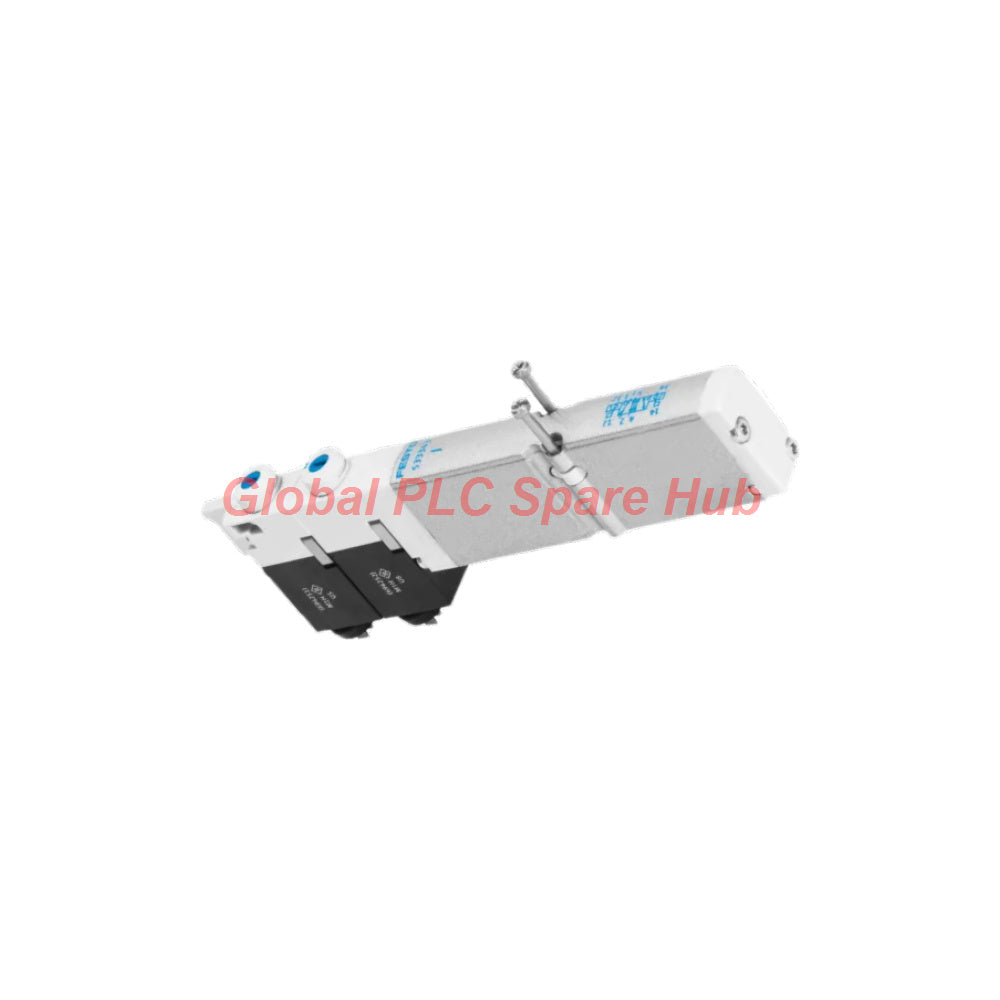

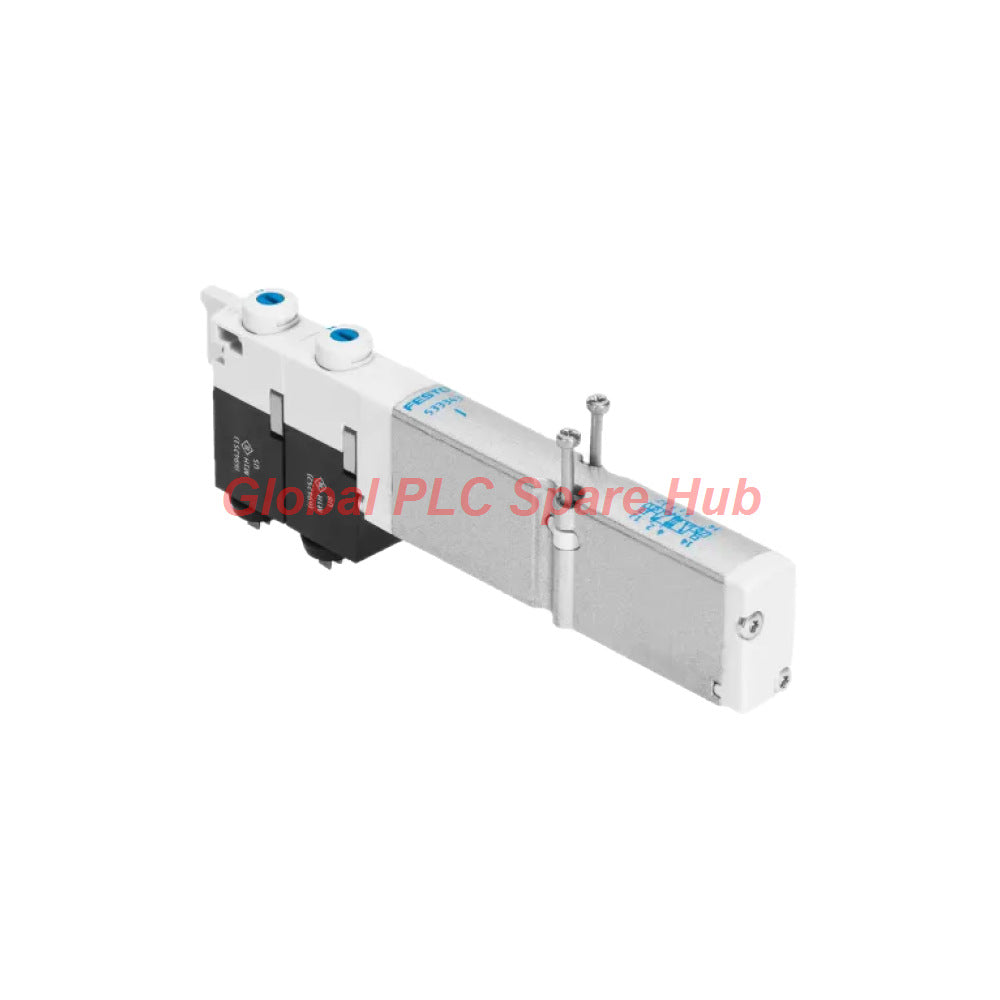

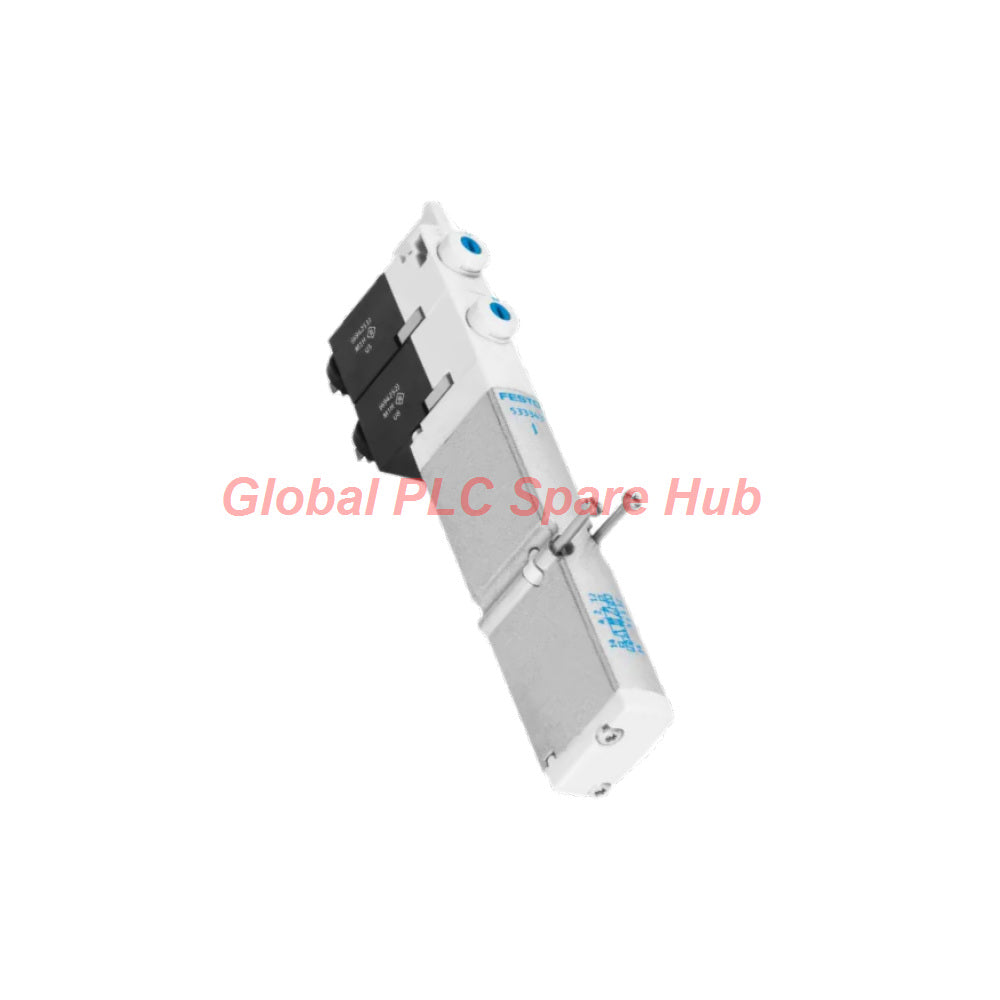

FESTO VMPA1-M1H-J-PI Electroválvula piloto serie VMPA1 5/2 24VCC

Electroválvula FESTO VMPA1-M1H-J-PI: control neumático 5/2 de alto rendimiento para sistemas de automatización modulares

Diseñada para arquitecturas neumáticas automatizadas de alta velocidad, la VMPA1-M1H-J-PI es una válvula de control piloto biestable 5/2 de ingeniería de precisión, perteneciente a la reconocida serie VMPA1 de FESTO. Construida específicamente para su integración con la plataforma de terminales de válvulas MPA, esta unidad compacta de 10 mm ofrece un caudal nominal estándar de 360 l/min, manteniendo al mismo tiempo una robusta protección ambiental IP65. Con una carcasa de aluminio fundido a presión y sellos de NBR resistentes, la VMPA1-M1H-J-PI está optimizada para exigentes tareas de automatización industrial que requieren una actuación eléctrica fiable a 24 V CC.

Especificaciones técnicas exhaustivas y arquitectura MECE

Pautas de instalación, puesta en marcha y mantenimiento

• Integración en terminal: Móntela de forma segura en el terminal de válvulas MPA mediante fijaciones de orificio pasante, asegurándose de que el par de apriete máximo para el montaje de la válvula no supere los 0.25 Nm para evitar la deformación de la carcasa.
• Preparación del medio neumático: Suministre aire comprimido conforme a la norma ISO 8573-1:2010 [7:4:4]. El funcionamiento con lubricación por aceite es permisible y necesario si se introduce aire aceitado de forma continua en el circuito neumático.
• Cableado eléctrico: Conecte la fuente de alimentación de 24 V CC de forma segura mientras supervisa la pantalla de estado de señal integrada para verificar la activación correcta del piloto y el estado de conmutación.
• Inspección rutinaria: Compruebe periódicamente los sellos de NBR y verifique las funciones de accionamiento manual (con/sin enclavamiento) durante los periodos de inactividad programados para el mantenimiento del sistema.

Compatibilidad del sistema y aplicaciones industriales típicas

• Hardware compatible: Diseñada específicamente para una integración perfecta con los terminales de válvulas serie MPA y nodos de terminales neumáticos modulares de FESTO.
• Aplicaciones de automatización: Ideal para unidades de clasificación de alta velocidad, líneas de ensamblaje automatizadas, maquinaria de embalaje, accionamiento de efectores finales robóticos y sistemas de recogida y colocación asistidos por vacío.

Capacidades de diagnóstico y resolución de errores

La VMPA1-M1H-J-PI incorpora un LED indicador de estado de señal integrado que proporciona información visual inmediata sobre la recepción de comandos eléctricos. Las rutinas de diagnóstico deben centrarse en controlar los umbrales de presión piloto (3 a 8 bar) y verificar la estabilidad de la tensión de 24 V CC dentro del rango de fluctuación permisible de +/- 25 % para evitar fallos de actuación.

Perspectiva de Global PLC Spare HUB y experiencia en ingeniería de campo

En líneas de maquinaria de clasificación y embalaje de alta velocidad, los ingenieros de campo encuentran con frecuencia fallos intermitentes de conmutación causados por caídas de presión neumática por debajo del umbral piloto obligatorio de 3 bar. Durante una reciente sesión de solución de problemas en una celda de ensamblaje multieje de alto rendimiento que utilizaba la VMPA1-M1H-J-PI, se aisló el bloqueo inesperado de la válvula, no debido a ruido eléctrico, sino a una caída en el regulador de aguas arriba durante la activación simultánea de múltiples actuadores. Estabilizar la presión de la línea principal y verificar los ajustes de inmunidad a impulsos de prueba de 400 µs resolvió completamente la latencia de conmutación.

Contenido del paquete, garantía y soporte logístico

• Contenido del paquete: 1 x Electroválvula FESTO VMPA1-M1H-J-PI (Nota: bobina solenoide vendida por separado).
• Términos de garantía: Respaldado por una garantía operativa integral de 12 meses que cubre los defectos de fabricación.
• Envío y logística: Despacho rápido en 24-48 horas a través de mensajeros globales premium, incluyendo Fedex, UPS y DHL.

Preguntas frecuentes y guía de compra para expertos

P: ¿Por qué la válvula no conmuta a pesar de tener 24 V CC aplicados al terminal?

R: Verifique que la presión piloto cumpla con el umbral mínimo de 3 bar (0.3 MPa). Las válvulas de pistón biestables requieren una presión piloto adecuada para superar la fricción interna del carrete, y asegúrese de que la bobina solenoide independiente esté instalada correctamente.

P: ¿Se puede utilizar la VMPA1-M1H-J-PI en aplicaciones de vacío?

R: Sí, este modelo está completamente diseñado para admitir aplicaciones de vacío, siempre que se respeten estrictamente los límites de presión operativa (-0.9 bar a 10 bar) dentro del diseño de su circuito neumático.

P: ¿Qué significa la función biestable para la seguridad del sistema durante una pérdida de energía?

R: A diferencia de las válvulas monostables con retorno por muelle, el diseño biestable mantiene su última posición de conmutación cuando se corta la energía eléctrica o la presión piloto, conservando el estado del sistema hasta que se ejecute un nuevo comando eléctrico.

P: ¿Cómo selecciono la bobina de repuesto correcta para esta unidad?

R: Asegúrese de adquirir una bobina solenoide enchufable de 24 V CC compatible, diseñada específicamente para la arquitectura de ancho de válvula de 10 mm de la serie VMPA1 para garantizar la correspondencia eléctrica correcta.

P: ¿Qué criterios de compra debo priorizar al ampliar un nodo de terminal MPA existente?

R: Confirme el protocolo de comunicación de su placa base de terminal actual, verifique la disponibilidad de ranuras para módulos con espaciado de 10 mm y ajuste el caudal requerido (360 l/min) a los requisitos de dimensionamiento de su actuador neumático.
