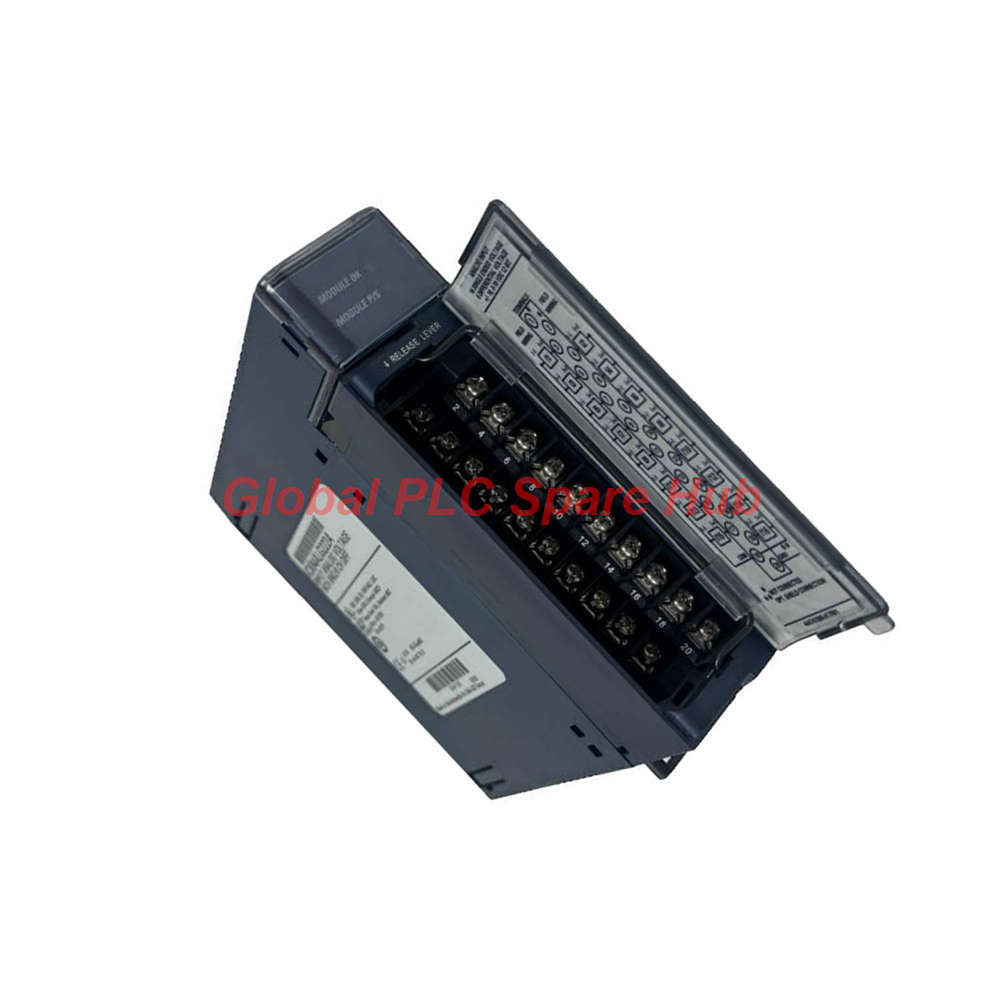

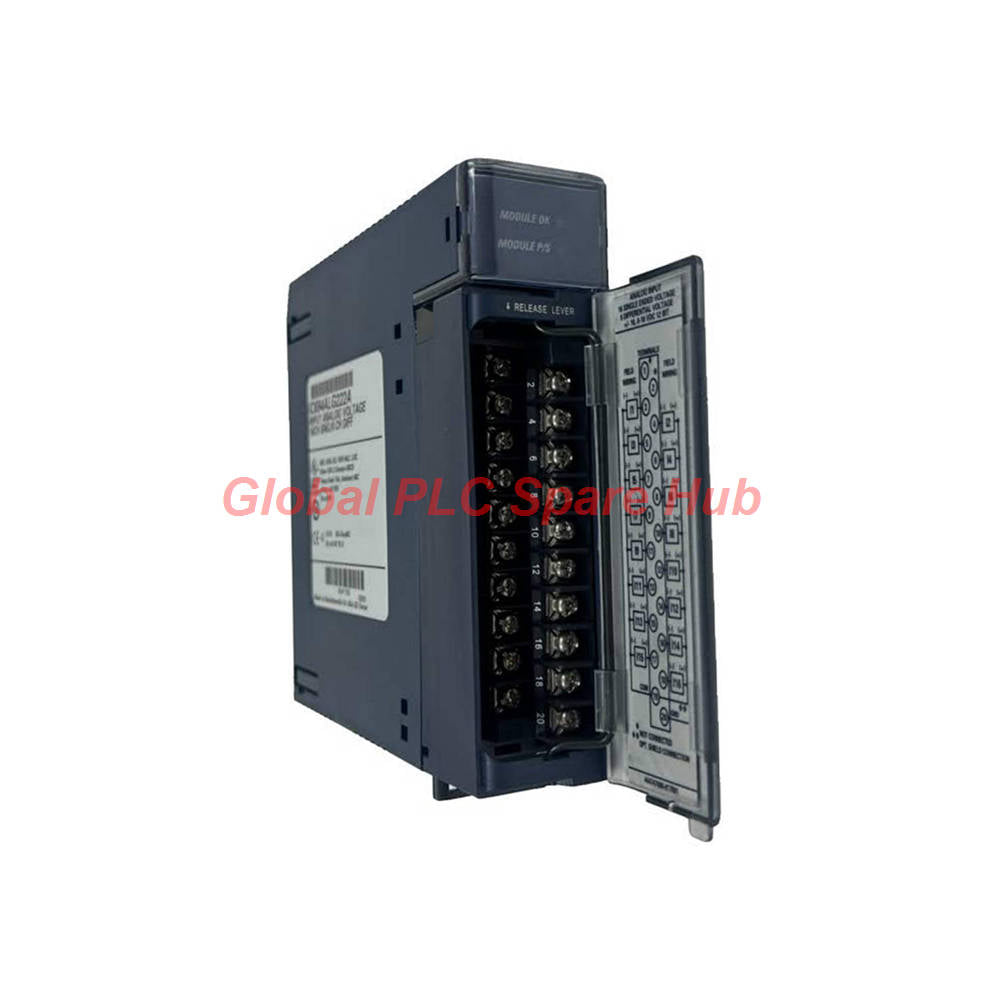

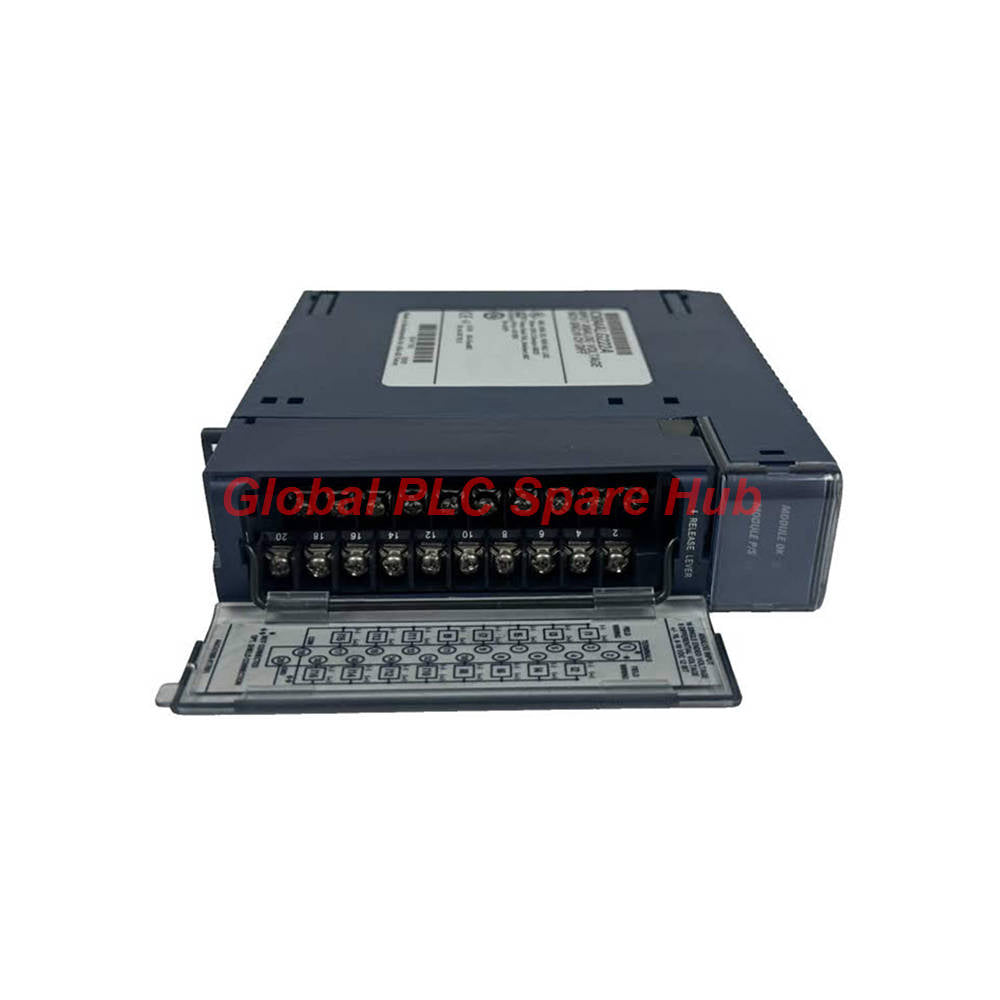

Módulo de entrada analógica de tensión de 16 canales Emerson IC694ALG222 GE RX3i

Descripción general del producto

El IC694ALG222 es un módulo de entrada analógica de voltaje de alto rendimiento para la plataforma de la serie PACSystems RX3i, originalmente desarrollado por GE Fanuc / GE Intelligent Platforms y actualmente fabricado bajo Emerson Automation.

Este módulo proporciona una adquisición de señal precisa para sistemas de automatización industrial. Conecta sin problemas los sensores de campo con la placa posterior del controlador, ofreciendo cableado flexible, alta inmunidad al ruido y conversión digital confiable.

Especificaciones técnicas

Compatibilidad y diagnóstico del sistema

• Soporte nativo de la placa posterior para todas las bases estándar de PACSystems RX3i.
• Requiere una fuente externa de 24 VCC a través de la TB1 de la base o de la fuente de alimentación del bastidor de expansión.
• El LED MÓDULO OK indica el arranque exitoso y el estado de la comunicación de la placa posterior.
• El LED MÓDULO P/S confirma el buen funcionamiento de los rieles internos de 5 VCC.
• La notificación de fallas de diagnóstico en tiempo real envía alertas de sobre rango y hardware a la CPU.

Guía de instalación

• Apague la alimentación de la placa posterior del sistema antes de insertar o quitar el módulo.
• Alinee el módulo IC694ALG222 con las guías de la ranura RX3i elegida.
• Presione firmemente hasta que los ganchos traseros superior e inferior del módulo se enganchen de forma segura.
• Conecte los cables de señal al bloque de terminales de tornillo extraíble de 20 terminales incluido.
• Conecte la alimentación externa de 24 VCC al conector de terminales TB1 en la base.
• Aplique alimentación de campo y verifique que el LED MÓDULO OK se encienda en verde fijo.

Mantenimiento y usabilidad práctica

• El bloque de terminales extraíble permite un intercambio rápido del módulo sin desconectar el cableado de campo.
• Los canales calibrados de fábrica eliminan la necesidad de ajustes manuales en el campo durante la configuración.
• La configuración de software del canal reduce los ajustes físicos de puentes durante la instalación.
• La huella compacta de la ranura maximiza la densidad de módulos dentro de los diseños de bastidor RX3i estándar.

Escenarios de aplicación típicos

• Monitorización de sensores de posición de alta precisión en equipos de montaje automotriz.
• Lectura de la retroalimentación de voltaje de los variadores de frecuencia en estaciones de HVAC y bombeo.
• Integración de transmisores de temperatura con salidas analógicas de 0-10 V en el procesamiento químico.
• Recolección de mediciones de voltaje de celda multipunto en plataformas de prueba de baterías automatizadas.

Envío, embalaje y garantía

• Lista de embalaje: Un (1) módulo IC694ALG222 original con bloque de terminales de 20 puntos.
• Garantía: Cubierto por una garantía de reemplazo completa de 12 meses.
• Tiempo de envío: Se envía dentro de 24 a 48 horas después de la confirmación del pedido.
• Socios logísticos: Envío exprés global rápido a través de FedEx, UPS y DHL.

Perspectiva de Global PLC Spare HUB

Desde nuestra experiencia en ingeniería de campo, los lazos de tierra causan la mayoría de los problemas de deriva de la señal analógica. Al actualizar paneles de control existentes utilizando el IC694ALG222, seleccionar el modo de cableado correcto es fundamental. Por ejemplo, en una reciente modernización de una línea de extrusión de plástico, el cableado de un solo extremo detectó 300 mV de ruido de accionamiento de cables VFD cercanos. Cambiar la configuración del canal IC694ALG222 al modo diferencial de 8 canales canceló completamente el ruido eléctrico de modo común. Este cambio restauró lecturas de temperatura estables y precisas sin necesidad de comprar aisladores de hardware adicionales.

Guía de selección

• Seleccione IC694ALG222 si sus sensores de campo emiten señales de voltaje de 0-10 V o ±10 V.
• Elija cableado de un solo extremo de 16 canales para instalaciones compactas con cables cortos y blindados.
• Elija cableado diferencial de 8 canales para tiradas largas o entornos con alto ruido electromagnético.
• Si sus transmisores de campo emiten señales de corriente de 4-20 mA, seleccione módulos de entrada de corriente como el IC694ALG223 en su lugar.

Preguntas frecuentes

¿Cómo elijo entre cableado de un solo extremo y diferencial en el IC694ALG222?

Utilice el modo de un solo extremo para hasta 16 canales en entornos de bajo ruido con tiradas de cableado cortas. Cambie al modo diferencial para 8 canales cuando el ruido de campo o las diferencias de potencial de tierra amenacen la precisión de la medición.

¿Qué sucede si el LED MODULE P/S no se enciende?

Verifique la fuente de alimentación externa de 24 VCC conectada al conector de la placa posterior TB1. El módulo requiere esta fuente aislada además de la alimentación estándar de la placa posterior de 5 VCC.

¿Puedo mezclar entradas unipolares (0-10V) y bipolares (±10V) en el mismo módulo?

Sí, cada canal del IC694ALG222 se puede configurar individualmente mediante el software de programación Machine Edition.

¿Cuál es la velocidad de conversión para todos los canales de este módulo RX3i?

El módulo actualiza los 16 canales de un solo extremo en 6 milisegundos, o los 8 canales diferenciales en 3 milisegundos.
