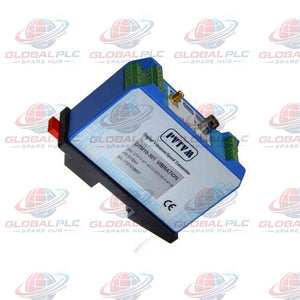

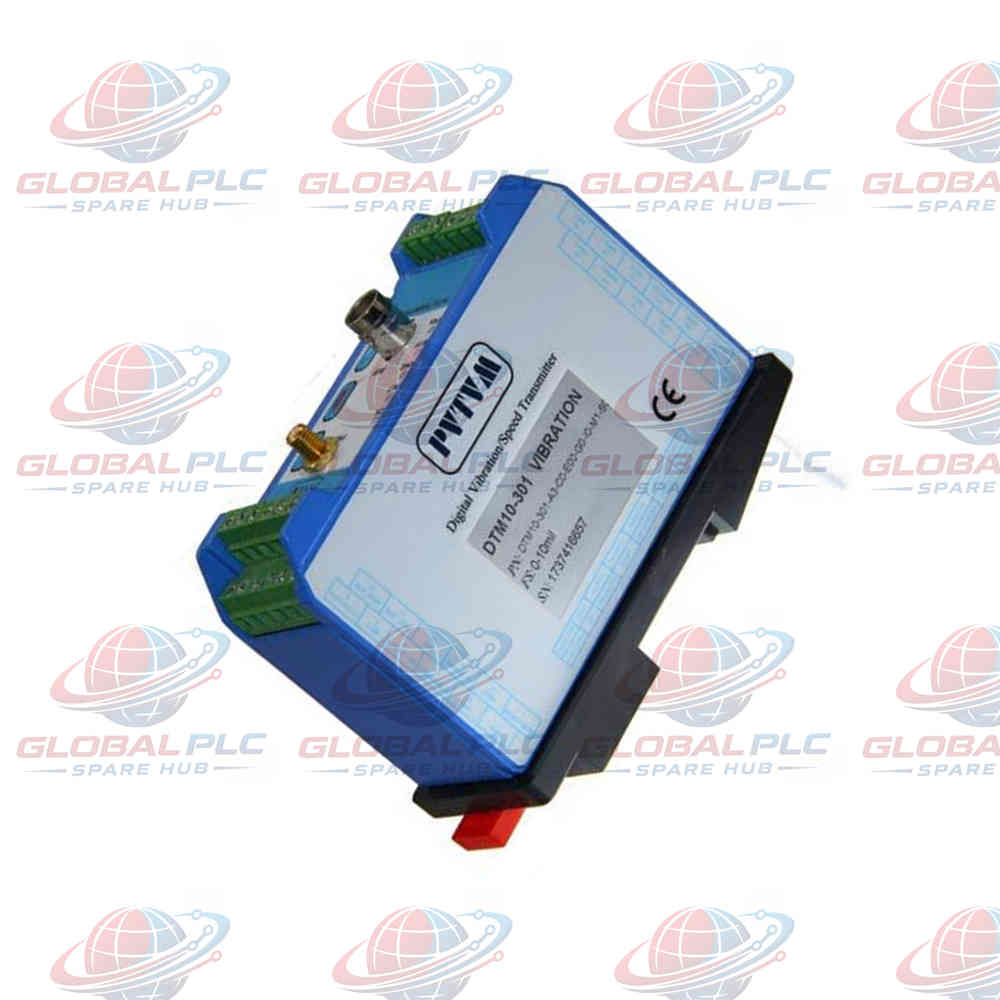

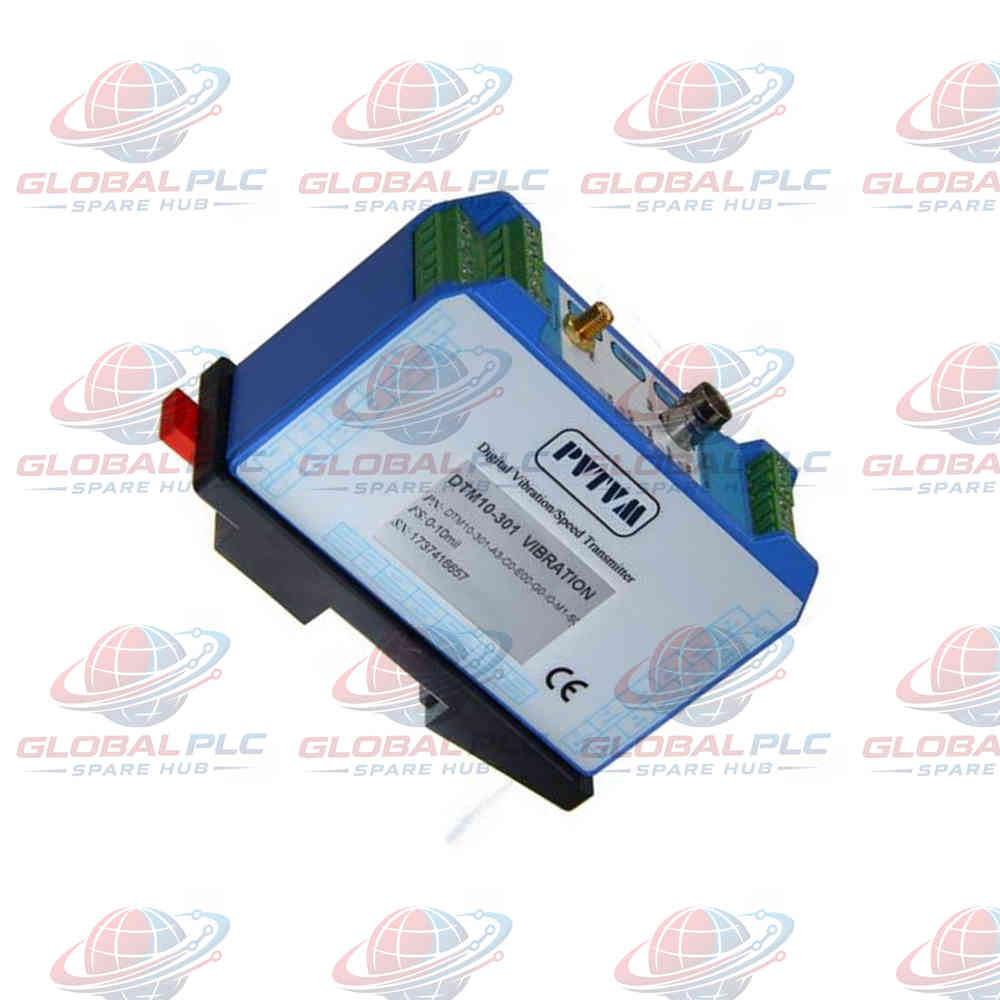

DTM10-202-A3-C1-G1-S1 Monitor de Transmisor Distribuido Serie DTM10 de ProvibTech
Manufacturer: ProvibTech
Product No.: DTM10-202-A3-C1-G1-S1
Condition： En stock
Product Type: Monitor de Transmisor
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
DTM10-202-A3-C1-G1-S1 Descripción general del monitor transmisor
El DTM10-202-A3-C1-G1-S1 es un monitor transmisor de posición axial preconfigurado de fábrica de la reconocida serie DTM10 de ProvibTech. Esta unidad procesa datos continuos de desplazamiento del eje utilizando un controlador externo y una sonda de proximidad de alto rango. Construido en una carcasa de aluminio fundido sin cobre, proporciona procesamiento de señales a nivel de campo para bucles críticos de monitoreo de maquinaria.
Esta arquitectura ProvibTech DTM10 presenta terminales de fuente de alimentación redundantes y dos salidas de señal continua de 4-20 mA. Una interfaz Modbus RTU integrada a través de RS485 se conecta directamente a las redes DCS de la planta. Los LED del panel frontal y los puertos de señal dinámica BNC simplifican la resolución de problemas in situ y las rutinas de calibración periódicas en equipos rotativos.
Desglose de la configuración: DTM10-202-A3-C1-G1-S1
- Serie base: DTM10 — Plataforma de monitor transmisor distribuido totalmente digital
- Tipo de función: 202 — Preconfigurado para posición axial (de empuje) (se requiere controlador de sonda externo)
- Rango a escala completa (Opción A): A3 — Rango 12,0-0-12,0 mm (0,5-0-0,5 pulgadas), diseñado para sonda TM0150 de 50 mm
- Relés de alarma (Opción C): C1 — No hay relés de alarma internos configurados
- Hardware de montaje (Opción G): G1 — Conjunto de montaje de placa plana estándar
- Aprobaciones de riesgo (Opción S): S1 — CE, CSA Clase I, Div.2, Grupos A, B, C y D, T4; ATEX II 3G Ex nA II T4
Especificaciones técnicas
| Marca | ProvibTech |
| Número de modelo | DTM10-202-A3-C1-G1-S1 |
| Serie de productos | Serie DTM10 Sistema de transmisores distribuidos |
| Modo de medición | Monitoreo de posición axial (de empuje) del eje |
| Rango a escala completa | 12,0 - 0 - 12,0 mm (0,5 - 0 - 0,5 pulgadas) desplazamiento cero |
| Requisito de interfaz del sensor | Sonda de proximidad TM0150 de 50 mm con unidad de controlador externo |
| Entrada de alimentación operativa | 22 a 30 V CC, 150 mA máx.; terminales de alimentación redundantes duales |
| Aislamiento galvánico | Aislamiento galvánico completo entre circuitos de potencia y vías de señal |
| Salida de corriente total | Salidas de corriente duales de 4-20 mA (tipo fuente, carga máxima de 380Ω) |
| Protocolo de bus de campo digital | Modbus RTU vía RS485 (no aislado; usar DTM96 para bucles aislados) |
| Salida de señal amortiguada | Señal sin procesar sin filtrar, impedancia de 550Ω; BNC frontal y terminales traseros |
| Distancia de transmisión amortiguada | Transmite señales dinámicas sin filtrar hasta 300 metros (1000 pies) |
| Ancho de banda de respuesta de frecuencia | Nominal: 4 Hz a 4,0 kHz; Respuesta de baja frecuencia: 0,5 Hz a 100 Hz |
| Precisión de la medición | ±0,1% de la escala completa en todo el rango térmico de funcionamiento |
| Indicadores LED de estado | OK (Salud del sistema), ALT (Alerta), DNG (Peligro), BYP (Bypass), TRX (TX) |
| Funciones de control | Restablecimiento local en el panel frontal; entradas remotas de RESET/BYPASS y Trip-Multiply |
| Material y protección de la carcasa | Carcasa de aluminio fundido sin cobre que proporciona un robusto blindaje EMI/RFI |
| Temperatura de funcionamiento/almacenamiento | Funcionamiento: -40°C a +85°C; Almacenamiento: -50°C a +100°C |
| Límites de humedad de funcionamiento | Tolerancia de humedad relativa no condensante del 90% |
| Especificaciones físicas (Alto x Ancho x Peso) | Altura: 75 mm (2,95 pulg.); Peso total: 1,0 kg (2,0 lbs) |
| Certificaciones para áreas peligrosas | CE, CSA Clase I, Div 2 (Grupos A-D, T4), ATEX II 3G Ex nA II T4 |
Aplicaciones industriales y capacidad de diagnóstico
- Monitoreo del cojinete de empuje de grandes turbinas de vapor: Detecta el desplazamiento axial del rotor para evitar el contacto catastrófico del rotor con los anillos de desgaste de la carcasa.
- Compresores centrífugos multietapa: Rastrea la posición del collar de empuje bajo pasos de carga variables para salvaguardar los pistones de equilibrio internos.
- Bombas de alimentación de calderas de alta presión: La retroalimentación continua de la posición evita la falla del disco de equilibrio hidráulico durante los transitorios térmicos.
- Turbinas hidroeléctricas Francis y Kaplan: Monitorea los cambios de elevación vertical del rodete causados por la variación del empuje hidráulico.
- Diagnóstico dinámico en tiempo real: La salida amortiguada BNC alimenta redes de analizadores FFT portátiles sin interrumpir los bucles de control primarios de 4-20 mA a los controladores PLC/DCS.
Embalaje, logística y condiciones de garantía
- Contenido del paquete de fábrica: Incluye un módulo DTM10-202-A3-C1-G1-S1 nuevo, sellado de fábrica, con accesorios de montaje.
- Protección de garantía de calidad: Protegido por una garantía completa de 12 meses a partir de la fecha de envío.
- Programa de envío exprés: Procesado y enviado dentro de las 24 a 48 horas posteriores a la realización del pedido.
- Servicios de envío global: Tránsito aéreo exprés puerta a puerta a través de FedEx, UPS y DHL.
La visión de Global PLC Spare HUB
El DTM10-202-A3-C1-G1-S1 resuelve un problema de campo común en la protección de turbomaquinaria: las largas ejecuciones de señales dinámicas de más de 100 metros degradan los datos de empuje de alta frecuencia cuando se utilizan transmisores de campo sin búfer. La arquitectura de salida dual de 4-20 mA permite el enrutamiento de señales redundantes tanto a un PLC de seguridad como a un medidor de panel local sin dividir la impedancia del bucle. Mientras tanto, la salida BNC de 550Ω sin búfer mantiene formas de onda de voltaje sin procesar limpias para los ingenieros de diagnóstico que realizan análisis de espectro durante los arranques de la planta.
En un trabajo de puesta en marcha reciente que involucró un compresor de gas de síntesis, los técnicos de campo encontraron alarmas de empuje falsas intermitentes durante el arranque del motor. La inspección reveló que el bucle Modbus RS485 no aislado sufrió diferencias de potencial de tierra entre los gabinetes de campo. Resolvimos la interferencia instalando un módulo de aislamiento ProvibTech DTM96 en línea con el puerto RS485 del DTM10-202-A3-C1-G1-S1. El aislamiento del bus de comunicación estabilizó las lecturas digitales y evitó los bucles de tierra en toda la red de la planta.
Guía de selección
Siga estos pasos para confirmar la compatibilidad antes de comprar este módulo:
- Coincidencia de sonda: La opción A3 requiere específicamente un área de objetivo de 50 mm de diámetro utilizando un sistema de sonda de corriente de Foucault TM0150 de 50 mm.
- Requisito del controlador: La variante 202 depende de un controlador de sonda externo; no contiene un circuito oscilador de controlador interno.
- Opción de relé de alarma: Tenga en cuenta que la designación C1 omite los relés mecánicos SPDT internos. Si se necesitan salidas de contacto de disparo locales, seleccione la opción C2 o C3 en su lugar.
Preguntas frecuentes
P: ¿Cómo calibro el desplazamiento cero en el DTM10-202-A3-C1-G1-S1 después de la instalación mecánica?
R: Centre mecánicamente el eje del rotor objetivo. Utilice un calibrador estático TM0540 o una utilidad de software para verificar el voltaje de brecha en los terminales de salida amortiguados antes de asegurar la carcasa de la sonda.
P: ¿Puedo conectar la salida Modbus RS485 directamente a mi DCS sin aislamiento galvánico adicional?
R: El puerto RS485 de esta unidad no está aislado. Si el cableado de su campo atraviesa diferentes redes de tierra, instale un módulo de aislamiento DTM96 para evitar errores de comunicación y captación de ruido.
P: ¿Cuál es la principal diferencia entre el monitor de empuje DTM10-202 y un módulo de vibración radial DTM10 estándar?
R: La opción 202 procesa cambios de posición de CC de baja frecuencia correspondientes al recorrido axial del eje, mientras que las unidades radiales evalúan el movimiento dinámico de CA pico a pico en bandas de frecuencia más altas.
P: ¿Cómo funciona la función Trip-Multiply en este módulo transmisor axial durante el arranque de la máquina?
R: Cortocircuitar el pin Trip Multi a COM expande temporalmente el umbral de alerta en una relación preestablecida. Esto evita disparos molestos causados por la expansión térmica transitoria durante los ciclos de calentamiento de la turbina.
P: ¿Se requiere una fuente de alimentación externa para ambos terminales de alimentación en el DTM10-202-A3-C1-G1-S1?
R: Una única fuente de 22-30 V CC funciona, pero el cableado de alimentaciones de energía redundantes duales a ambos conjuntos de terminales garantiza un monitoreo ininterrumpido si falla un bus de energía.
