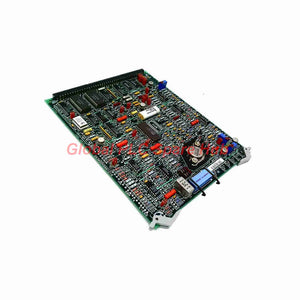

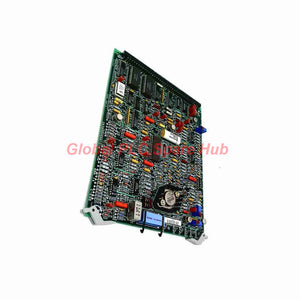

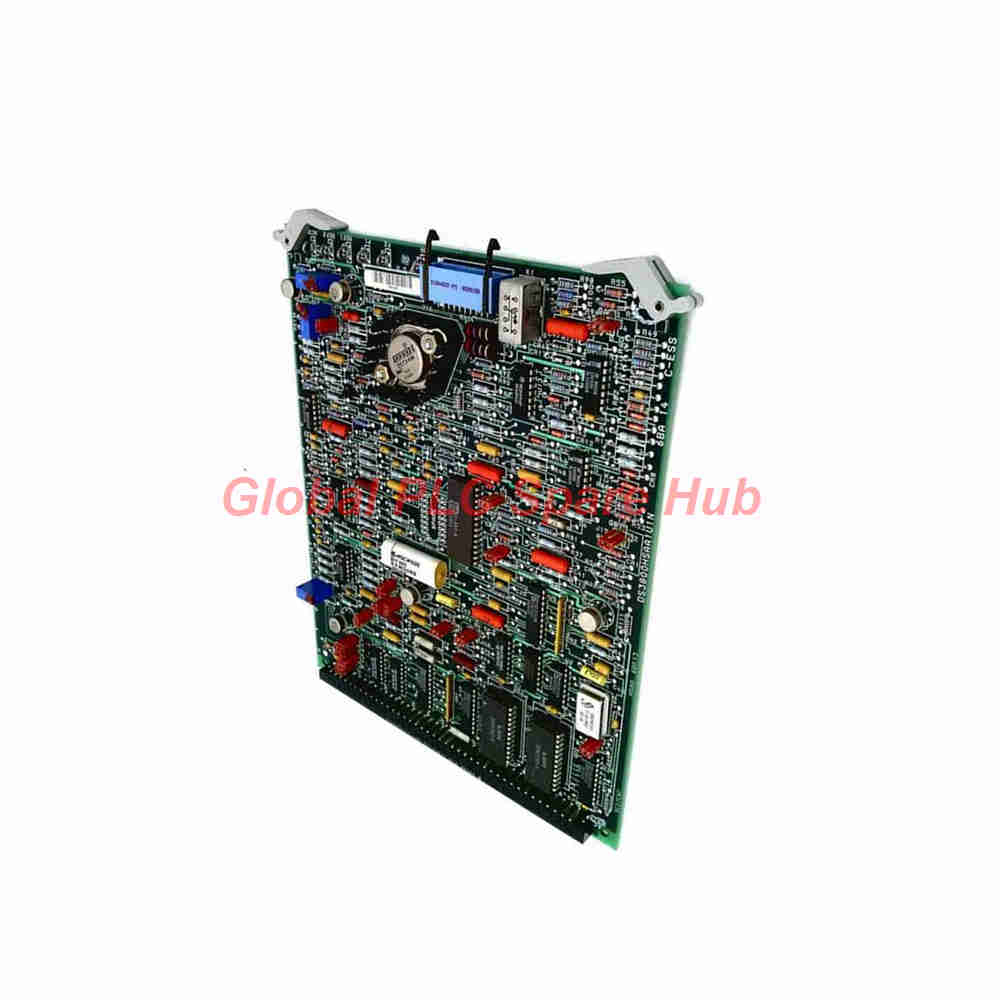

DS3800HSAA1U1N Unidad de control de turbina de conjunto modular GE Mark IV

Arquitectura y Diseño Técnico

La DS3800HSAA1U1N sirve como un conjunto modular crítico dentro del ecosistema GE Mark IV Speedtronic. Diseñada para las rigurosas demandas de la gestión de turbinas de gas y vapor, esta unidad integra circuitería de conversión analógico-digital con componentes de supresión de voltaje de precisión. El conjunto presenta un conector de alta densidad de 34 pines y zócalos EEPROM dedicados, diseñados específicamente para entornos de montaje en rack donde la integridad de la señal es primordial.

Especificaciones de Ingeniería de Precisión

• Marca y Serie: GE Mark IV Speedtronic
• Número de Parte: DS3800HSAA1U1N (Acrónimo HSAA)
• Formato de Ensamblaje: DS3800 Modular VME-style Rack Mount
• Procesamiento de Señal: Convertidor A/D integrado con arreglos de tres resistencias de ajuste (trimmer)
• Protección de Voltaje: Lógica de supresión avanzada que utiliza resistencias, diodos y condensadores de precisión
• Perfil Físico: Peso estandarizado de 0.5 lb con placa frontal de metal industrial
• Interfaz: Conector de alta velocidad de 34 pines; ranura de expansión EEPROM dedicada

Análisis de Global PLC Spare HUB

Nuestros técnicos reconocen la DS3800HSAA1U1N como el puente principal de acondicionamiento de señal en los conjuntos de accionamiento Mark IV.

• Equipo Objetivo: Paneles de Control de Turbinas de Vapor/Gas GE Mark IV.
• Aplicación Típica: Regulación de precisión de la velocidad de la turbina y gestión automatizada del sistema de accionamiento.
• Capacidad de Diagnóstico: La placa utiliza resistencias de ajuste para la calibración de voltaje en el lado del campo. Su diseño permite la validación directa del firmware a través de la interfaz EEPROM con zócalo, lo que permite a los ingenieros aislar errores basados en lógica de fallas de componentes físicos.

Instalación, Logística y Garantía

• Protocolo de Instalación: Reemplace la EEPROM de unidades defectuosas para preservar la calibración específica del sitio, o cargue firmware actualizado para rectificar errores heredados.
• Calibración: Use un probador con todas las funciones para hacer coincidir la configuración de las resistencias de ajuste de reemplazo con los valores de referencia originales antes de la inserción en el rack.
• Envío: Entrega global acelerada a través de FedEx, UPS y DHL.
• Tiempo de Despacho: Listo para despliegue inmediato en 24-48 horas.
• Garantía de Servicio: Incluye una garantía de rendimiento integral de 12 meses.

Preguntas Frecuentes Técnicas Profesionales

P: ¿Cuál es el propósito principal de las tres resistencias de ajuste integradas?

R: Se utilizan para afinar los umbrales de supresión y limitación de voltaje, asegurando que la salida de la señal permanezca dentro de las tolerancias operativas requeridas por la lógica de control Mark IV.

P: ¿Debo transferir la EEPROM antigua al nuevo módulo?

R: Sí, si su placa anterior funcionaba correctamente en términos de software, transferir la EEPROM asegura que todos los parámetros de control de la turbina específicos del sitio permanezcan sin cambios.

P: ¿Cómo se interconecta esta placa con el rack VME?

R: La placa frontal de metal y las palancas de retención integradas están diseñadas específicamente para un asiento seguro dentro del conjunto del rack VME GE Mark IV, asegurando un contacto estable a través del conector de 34 pines.

P: Solución de problemas: ¿Qué sucede si encuentro inestabilidad de voltaje persistente después del reemplazo?

R: Vuelva a verificar la configuración del potenciómetro de ajuste. Si la señal sigue siendo errática, compare los condensadores y diodos integrados para detectar una posible desviación por envejecimiento, que es común en los sistemas Mark IV heredados.

P: Guía de compra: ¿Cómo identifico si mi sistema necesita este conjunto específico?

R: Verifique el prefijo del número de pieza de su conjunto actual (DS3800). Si su sistema está experimentando una deriva de conversión A/D o requiere reemplazo debido a componentes de supresión de voltaje fallidos en la cadena de interfaz Mark IV, este conjunto modular es el reemplazo directo.
