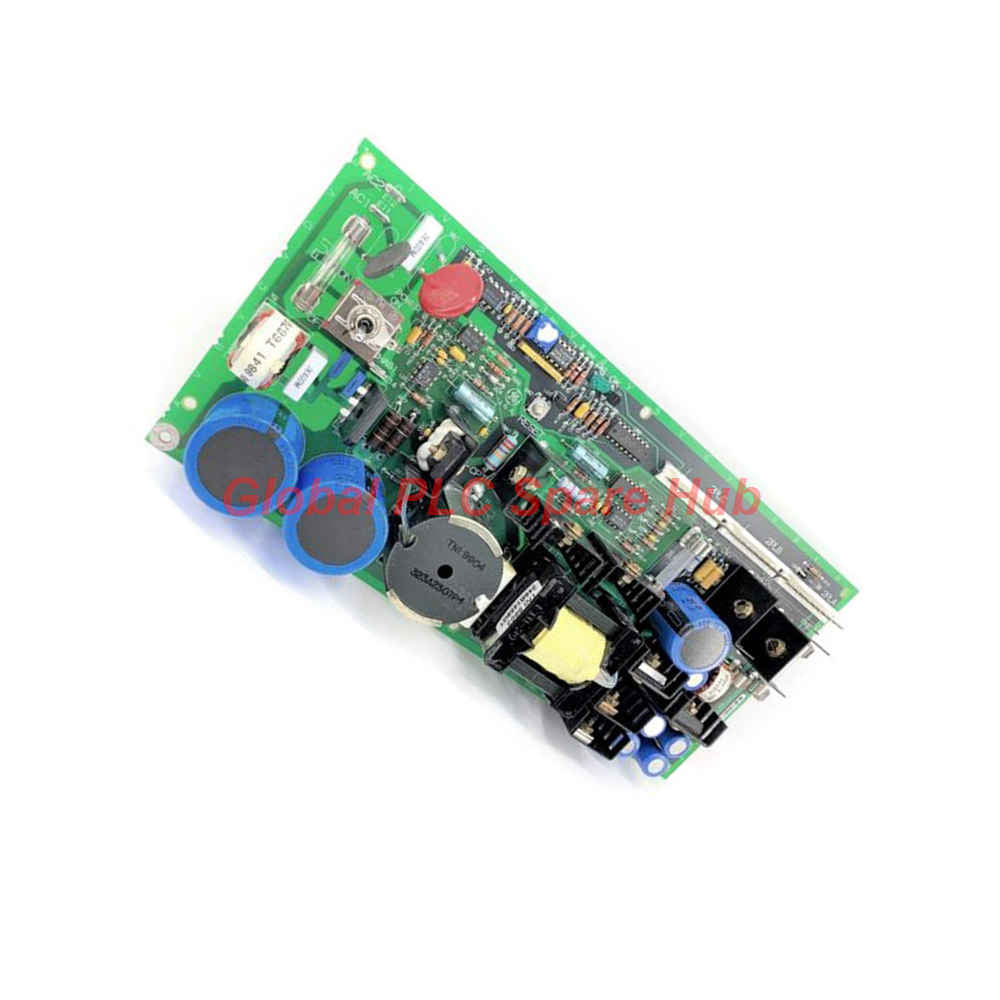

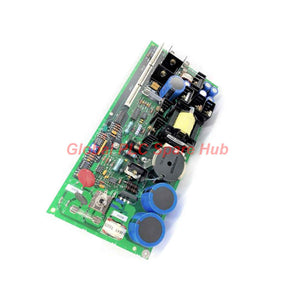

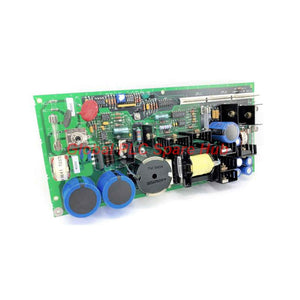

DS200UPSAG1AGD Fuente de alimentación GE Speedtronic | Módulo UPSA Mark V

Perfil técnico: Arquitectura de fuente de alimentación

La DS200UPSAG1AGD funciona como una placa de fuente de alimentación UC200 de alta precisión, meticulosamente diseñada por General Electric para el ecosistema de control de turbinas de gas Speedtronic Mark V. Esta placa funciona como el centro principal de regulación de energía, lo que garantiza un suministro de voltaje estable en circuitos lógicos de control complejos. Con su robusto diseño arquitectónico, la DS200UPSAG1AGD mitiga eficazmente las fluctuaciones que amenazan el hardware sensible de control de turbinas.

Especificaciones clave de ingeniería

• Fabricante: General Electric
• Compatibilidad de la serie: Control Speedtronic Mark V
• Modelo del módulo: DS200UPSAG1AGD
• Abreviatura funcional: UPSA (Fuente de alimentación UC200)
• Interfaces de entrada/salida: 3 conectores de alta densidad de 9 pines
• Protección de circuitos: 3 fusibles de protección contra sobrecorriente dedicados
• Monitorización: LED de estado integrado para diagnósticos de estado en tiempo real
• Estilo de diseño: Conjunto Mark V normal (Grupo 1)

Información sobre el HUB de repuestos de PLC global

Nuestro equipo de ingeniería clasifica la DS200UPSAG1AGD como un componente fundamental para la disponibilidad de la turbina. A diferencia de las fuentes de alimentación de uso general, esta variante UC200 está ajustada a los requisitos específicos de respuesta en frecuencia del gabinete Mark V. Se implementa mejor en entornos de turbinas de gas de alta disponibilidad donde la calidad de la energía influye directamente en la precisión de la sincronización.

Capacidades de diagnóstico y seguridad operativa

• Comprobación del estado del fusible: Los tres fusibles a nivel de placa actúan como primera línea de defensa; verifique la continuidad ante cualquier alarma de entrada de energía.
• Disipación de voltaje: Los capacitores de alto voltaje requieren una estricta duración de descarga de 30 segundos después del aislamiento de la energía.
• Diagnóstico visual: Un único LED de estado proporciona confirmación inmediata de una distribución de energía de nivel lógico saludable.
• Lógica de reinicio: El botón de reinicio manual dedicado permite una rápida restauración del estado sin necesidad de un ciclo de encendido completo del sistema.

Logística y garantía

• Envío rápido: Listo para enviar en 24-48 horas.
• Transportistas globales: Servicios exprés a través de FedEx, UPS y DHL.
• Garantía: Cobertura de rendimiento estándar de la industria de 12 meses.

Preguntas frecuentes

P: ¿Cuál es el principal indicador de una falla de carga del capacitor en esta placa?
R: Las caídas de voltaje inesperadas durante los arranques en frío o los reinicios lógicos intermitentes son indicadores comunes de degradación del capacitor.

P: ¿Puedo usar fusibles de mayor amperaje si los originales no están disponibles?
R: Absolutamente no; el uso de fusibles con la clasificación incorrecta conlleva un riesgo de daño catastrófico a nivel de placa y compromete la seguridad contra incendios de su gabinete de turbina.

P: ¿Por qué hay un tiempo de espera obligatorio de 30 segundos antes de manipular la placa?
R: Esta ventana es estrictamente necesaria para que el banco de capacitores a bordo descargue energía de alto voltaje, lo que garantiza la seguridad del técnico durante el reemplazo.

P: ¿Cómo verifico si la revisión de mi placa actual coincide con la G1AGD?
R: Verifique la etiqueta serigrafiada en la PCB base; la revisión G1AGD es específica de los parámetros de ensamblaje del Grupo 1 definidos en la documentación técnica de su planta.

P: ¿Cuál es la causa más común de errores de reinicio de la placa?
R: A menudo, el ruido transitorio de la línea en el lado de entrada hace que la placa active su protección contra sobrecorriente. Verifique la estabilidad de su fuente de entrada de CA/CC principal antes de reemplazar la placa.

Guía de selección de expertos

Al adquirir una DS200UPSAG1AGD, verifique siempre la compatibilidad del grupo de la serie. Como se trata de un conjunto Mark V del Grupo 1, no es eléctricamente intercambiable con placas de diferentes grupos de series. Asegúrese de que la adquisición de su reemplazo se alinee con la ubicación de fabricación original (nacional) y los requisitos lógicos específicos de la revisión 'A' para mantener la redundancia total del sistema.
