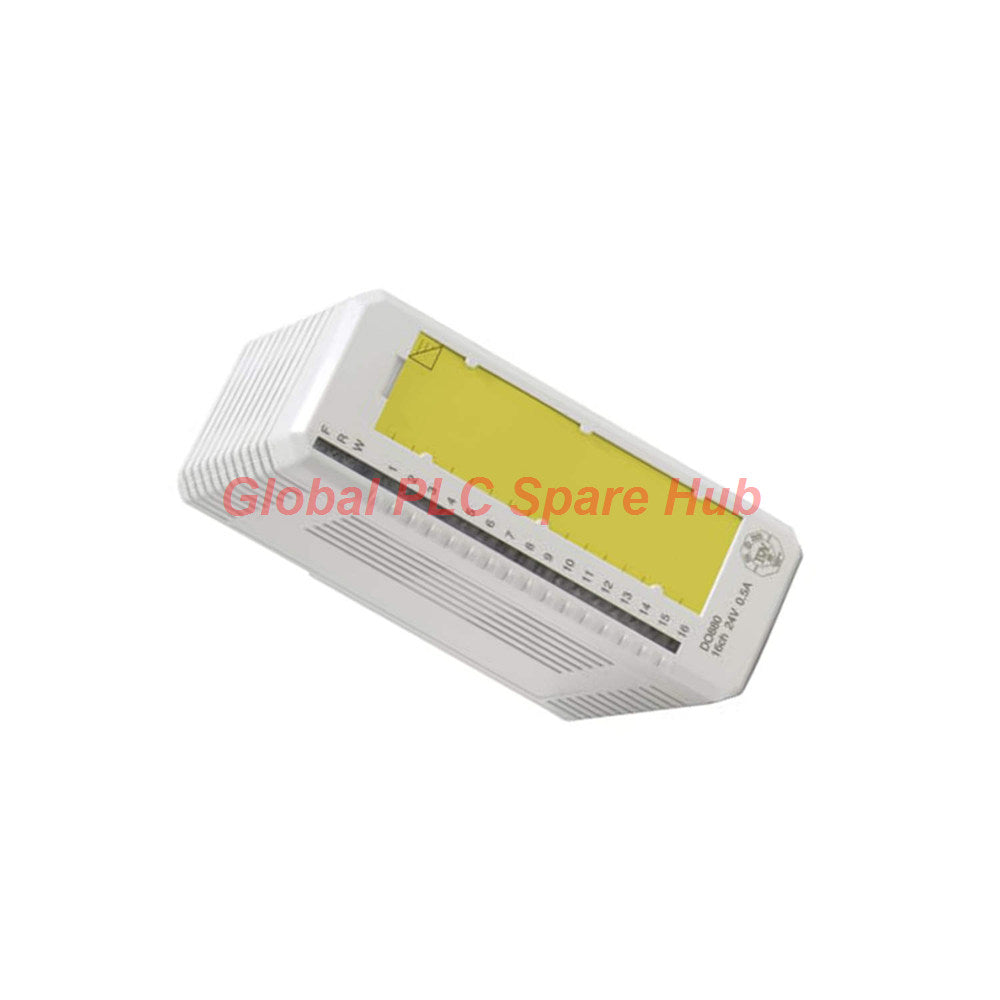

DO880 3BSE028602R1 Módulo de salida digital ABB S800 | 16 canales SIL3

Descripción general del DO880

El DO880 (número de artículo: 3BSE028602R1) es un módulo de salida digital avanzado de 16 canales y 24 V c.c. diseñado para arquitecturas de control redundantes o de alta integridad dentro de la plataforma ABB S800 I/O. Cada canal suministra una corriente de salida continua de hasta 0,5 A, con limitación de corriente de cortocircuito incorporada y protección avanzada contra sobretemperatura. Diseñado con una configuración de controlador de lado alto, supresión de carga inductiva y riguroso aislamiento óptico del Modulebus, el DO880 garantiza un funcionamiento tolerante a fallos para sistemas instrumentados de seguridad críticos que requieren certificación SIL3 según IEC 61508.

Conocimiento de Global PLC Spare HUB: Al diseñar bucles de apagado de emergencia de seguridad crítica utilizando el módulo DO880, los ingenieros de control deben verificar que la compatibilidad de la unidad terminal se alinee con las demandas del cableado de campo. En un proyecto reciente de migración de plataformas marinas, la combinación de la unidad DO880 con las unidades de montaje TU810 o TU830 adecuadas eliminó los disparos transitorios de modo común al tiempo que preservó los umbrales de monitoreo de bucle para la detección de fallas por carga abierta.

Especificaciones de ingeniería y parámetros técnicos

• Marca: ABB
• Serie: S800 I/O
• Modelo / Tipo de módulo: DO880
• Número de pieza: 3BSE028602R1
• Capacidad del canal: 16 canales, suministro de corriente
• Tensión nominal: 24 V c.c. (Rango de funcionamiento: 19,2 a 32 V c.c.)
• Corriente continua máxima: 0,5 A por canal
• Arquitectura de aislamiento: Aislamiento por grupo de tierra (tensión de aislamiento nominal de 50 V, prueba dieléctrica de 500 V c.a.)
• Disipación de potencia: 5,6 W en total a plena carga
• Dimensiones físicas: Ancho 45 mm, Profundidad 102 mm (111 mm con conector), Altura 119 mm
• Peso: 0,20 kg (0,44 lbs.)

Compatibilidad del sistema y requisitos de hardware

• Código de clave: FE
• Unidades terminales compatibles (MTU): TU810, TU810V1, TU812, TU814, TU830, TU833, TU842, TU843, TU852.
• Longitud máxima del cable de campo: Hasta 600 metros (656 yardas) de recorrido total del cable.
• Montaje en armario: Carril DIN estándar o placas base S800 compactas (tenga en cuenta los límites de reducción de temperatura ambiente de montaje vertical a 40 °C).

Diagnósticos avanzados y capacidades de detección de fallas

• Indicadores de estado: LEDs dedicados en el panel frontal para Falla (F), Funcionamiento (R), Advertencia (W) y seguimiento individual del estado/error del canal para los canales 1 a 16.
• Supervisión de bucle: Monitoreo de resistencia de bucle configurable de 50 ohmios a 2 kiloohmios para detectar circuitos abiertos y condiciones de carga en cortocircuito.
• Diagnóstico sin pulsos: Evalúa la integridad de los interruptores de salida para anomalías sin generar pulsos de prueba no deseados en las salidas de campo activas.
• Modo degradado: Admite la continuidad operativa para canales energizados normalmente a partir de la revisión del producto PR:G.

Escenarios de aplicación industrial

• Sistemas de parada de emergencia (ESD) en refinerías de petróleo y gas.
• Sistemas de gestión de quemadores (BMS) que requieren cumplimiento de bucle SIL3.
• Control de turbinas y enclavamientos de seguridad de compresores en plantas de procesamiento químico.
• Concentradores de control de actuadores redundantes de alta disponibilidad en infraestructuras de generación de energía.

Cumplimiento, logística y términos de la garantía

• Transportistas de envío global: Envío rápido y seguro a través de Fedex, UPS, DHL.
• Ventana de procesamiento: Envío garantizado en 24-48 horas para el inventario estándar del catálogo.
• Embalaje protector: Blindaje antiestático de grado industrial y caja de espuma personalizada para evitar daños durante el tránsito.
• Cobertura de la garantía: Respaldada por una garantía integral de 12 meses a partir de la fecha de entrega.

Preguntas frecuentes de expertos

Pregunta: ¿Qué medidas específicas toma el DO880 para proteger contra picos de carga inductiva?
Respuesta: Cada uno de los 16 canales de salida incorpora circuitos integrados de supresión de carga inductiva y abrazaderas de controlador de lado alto que absorben de forma segura la energía de contrafuerza electromotriz generada al conmutar cargas inductivas como válvulas solenoides o relés.

Pregunta: ¿Cómo debe configurar un ingeniero la supervisión de bucle para la detección de carga abierta en el DO880?
Respuesta: Debe establecer el parámetro de umbral de resistencia dentro de la herramienta de configuración del controlador entre 50 ohmios y 2 kiloohmios, asegurándose de que coincida con la resistencia de CC específica de la bobina de su actuador de campo conectado para evitar alarmas de disparo molestas.

Pregunta: ¿Se puede implementar el módulo DO880 en armarios de control verticales de alta densidad sin refrigeración forzada?
Respuesta: Sí, pero tenga en cuenta que para configuraciones de montaje vertical que utilizan bases MTU compactas, la temperatura ambiente máxima de funcionamiento permitida disminuye de 55 °C a 40 °C para mantener la estabilidad térmica.

Pregunta: ¿Qué nivel de integridad de seguridad se admite al ejecutar el DO880 en una configuración única frente a una arquitectura redundante?
Respuesta: El módulo está certificado de forma independiente para SIL3 según IEC 61508 en ambos modos de ejecución, único y redundante, siempre que el cableado externo y los bucles de seguridad se adhieran a los requisitos de validación de seguridad de su planta.

Pregunta: ¿Qué orientación de compra deben seguir los equipos de adquisiciones al adquirir unidades DO880 de repuesto?
Respuesta: Siempre verifique el número de artículo exacto 3BSE028602R1 y verifique su tipo de bloque de terminales MTU existente (como TU810V1 o TU830) para garantizar la clave física completa y la compatibilidad del bus antes de comprar.
