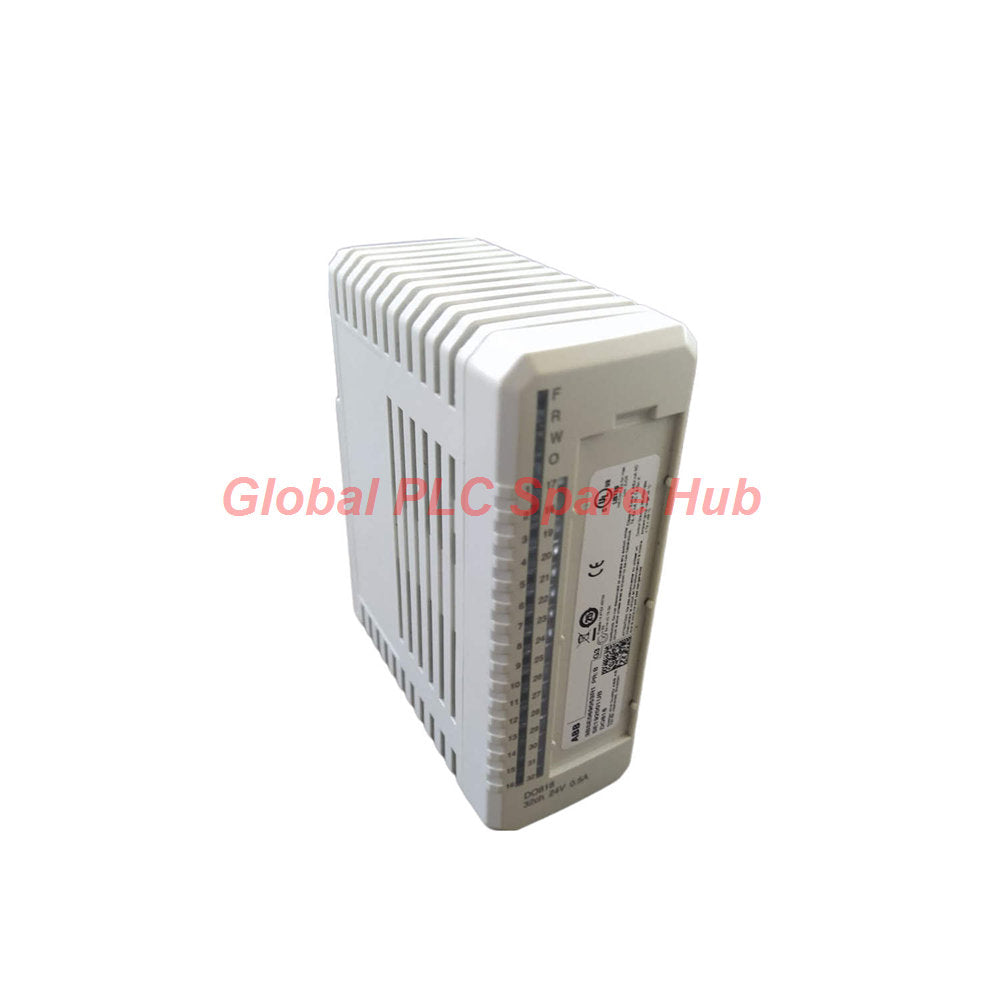

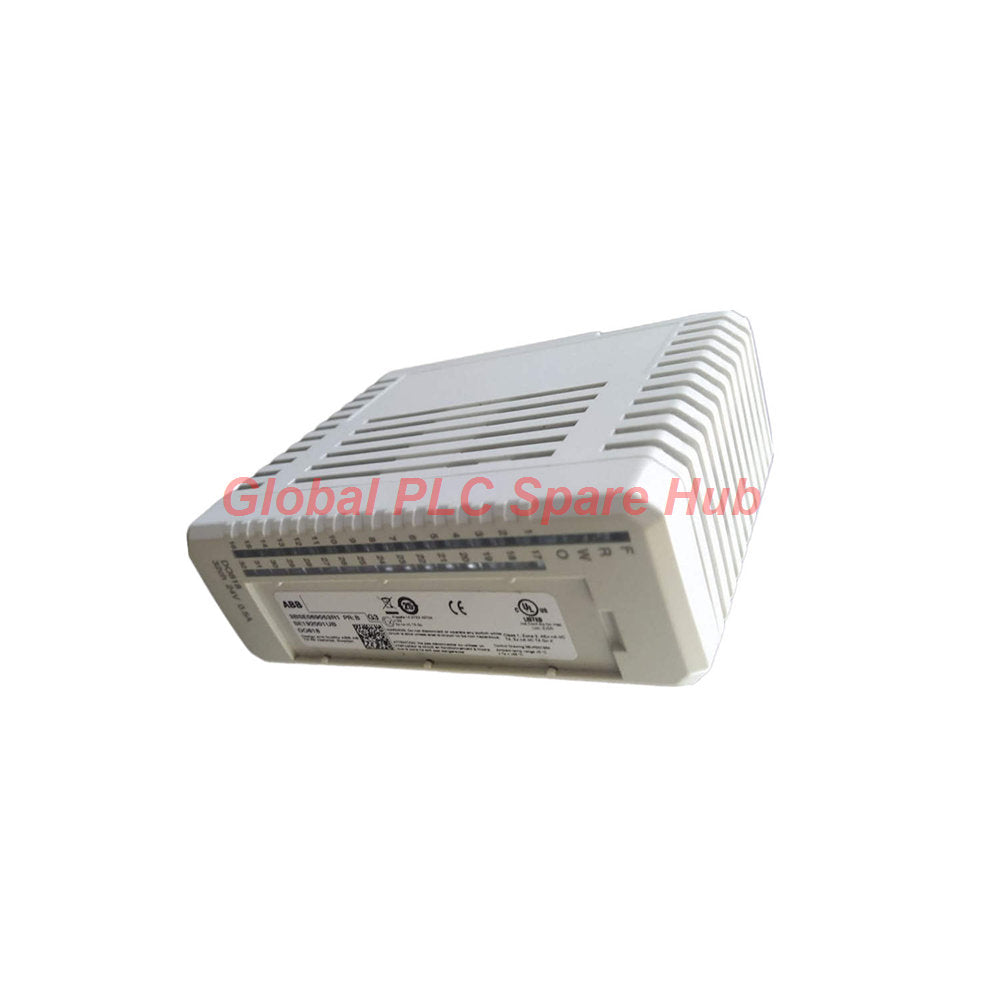

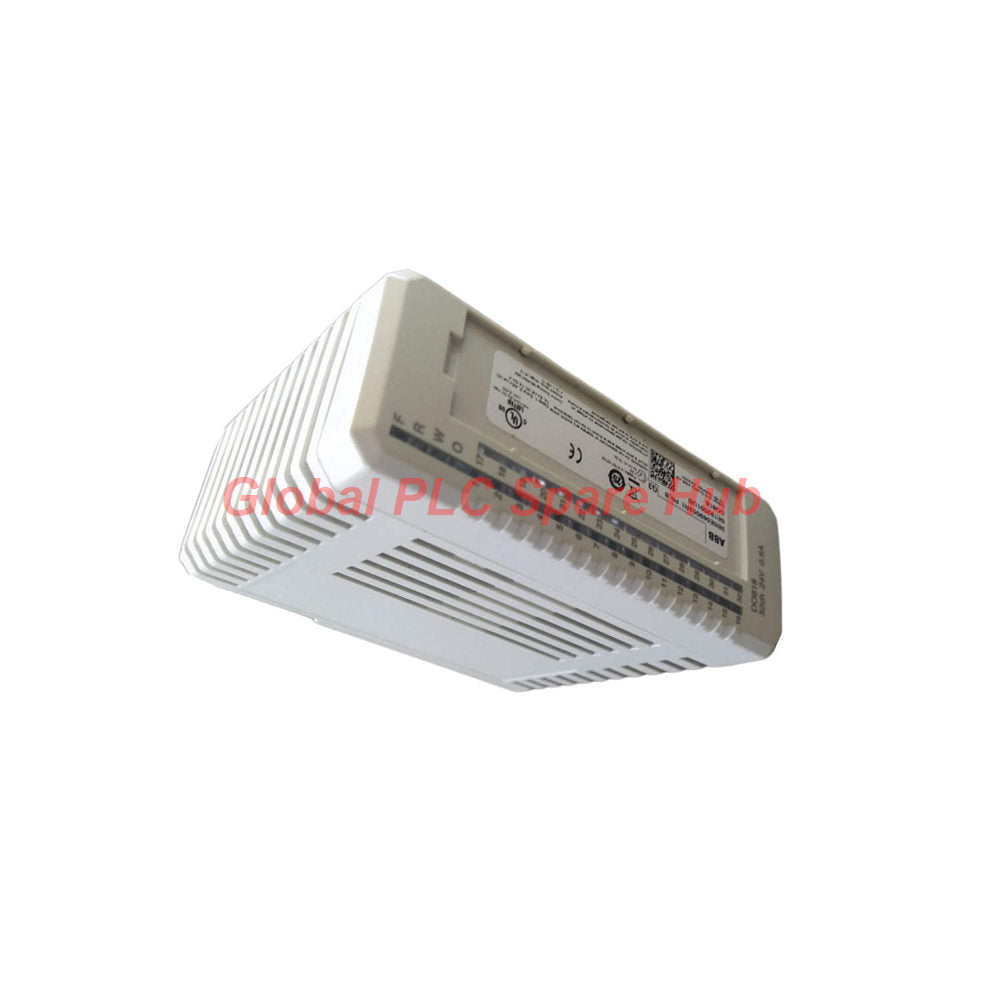

DO818 ABB S800 I/O Digital Output Module - 32-Channel 24V Unit

Módulo de salida digital DO818 ABB S800 E/S - Unidad de 24 V de 32 canales

Manufacturer: ABB
Product No.: DO818
Condition： En stock
Product Type: Módulo de salida digital
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Resumen Ejecutivo de Ingeniería

El DO818 (Número de Artículo: 3BSE069053R1) diseñado dentro de la arquitectura ABB S800 I/O es un controlador de salida digital de 32 canales de alta densidad, diseñado para aplicaciones robustas de automatización industrial. Operando dentro de un rango de voltaje de 12 a 32 V d.c., este módulo entrega una corriente de salida continua de 0.5 A por canal a través de dos zonas aisladas por grupo. Los controladores de lado alto incorporados incluyen apagado térmico independiente y protección contra cortocircuitos, minimizando el tiempo de inactividad en marcos de sistemas de control distribuido (DCS) críticos.

Especificaciones Técnicas Principales

Fabricante: ABB
Serie de Producto: S800 I/O
Modelo / Número de Pieza: DO818 (3BSE069053R1)
Tipo de Módulo: Módulo de Salida Digital
Densidad de Canales: 32 canales, tipo de fuente y limitación de corriente
Rango de Voltaje de Salida: 12 a 32 V d.c. (Nominalmente 24 V d.c.)
Corriente de Salida Continua: 0.5 A por canal
Arquitectura de Aislamiento: Aislamiento por grupos de tierra (voltaje de aislamiento nominal de 50 V)
Disipación de Energía: Típica 2.8 W
Consumo de Corriente del ModuleBus: 70 mA (+5 V), 0 mA (+24 V interno), 40 mA (+24 V externo)
Dimensiones Físicas: 45 mm (Ancho) x 119 mm (Altura) x 102 mm (Profundidad)
Peso Neto: 0.18 kg (0.4 lbs.)

Métrica de Rendimiento	Especificación de Ingeniería
Rango de Medición y Salida	Capacidad de salida de señal de 12 a 32 V d.c. con manejo de carga de 0.5 A por canal
Respuesta de Frecuencia	Respuesta de conmutación de alta velocidad optimizada para un control rápido de actuadores discretos
Sensibilidad y Linealidad	Seguimiento de caída de voltaje de precisión a través de entradas de supervisión de proceso integradas
Resolución	Mapeo discreto del estado operativo a nivel de canal de 32 bits a través de ModuleBus
Tolerancia Ambiental	Clasificación de corrosión ISA-S71.04 G3 con Grado de Contaminación 2 IEC 60664-1
Inmunidad a Interferencias	Cumplimiento de las normas EMC industriales EN 61000-6-2 y EN 61000-6-4

Guía de Despliegue e Integración Mecánica

Monte el módulo DO818 estrictamente en Unidades de Terminación designadas, incluyendo TU818, TU819, o TU830.
Verifique la alineación de la codificación mecánica utilizando el código EA antes de la conexión del bloque de terminales.
Tenga en cuenta las restricciones de montaje vertical: la temperatura ambiente máxima desciende de 55 °C a 40 °C cuando se utilizan estructuras MTU compactas.
Asegúrese de que las longitudes máximas de los cables de campo no excedan los 600 metros para preservar la integridad de la señal.

Arquitectura de Puesta en Marcha, Mantenimiento y Diagnóstico

Supervise la salud del módulo dinámicamente a través de LEDs en el panel frontal que indican Falla (F), Funcionamiento (R), Punto de Ajuste de Salida (OSP) y el estado individual de los Canales 1-32.
Utilice las entradas de supervisión de voltaje de proceso (1 canal por grupo aislado) para capturar automáticamente caídas de voltaje por debajo de 12 V.
Lea las banderas de error a nivel de canal y las advertencias del módulo instantáneamente a través de la red interna ModuleBus.
Realice pruebas de aislamiento de rutina a 500 V a.c. durante los paros programados de la planta.

Compatibilidad y Certificaciones del Sistema

Unidades de Terminación Soportadas: TU818, TU819, TU830
Cumplimiento de Seguridad Eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Aprobaciones Marinas: Certificado ABS, BV, DNV, LR para configuraciones marinas severas
Cumplimiento Ambiental: Compatible con RoHS (2011/65/EN) y WEEE (2012/19/EU)

Logística y Garantía Global

Términos de Garantía: Garantía integral de 12 meses en cada unidad.

Velocidad de Cumplimiento: Procesamiento de envío acelerado de 24 a 48 horas para reemplazos urgentes.

Transportistas Globales: Transporte exprés seguro gestionado a través de FedEx, UPS y DHL.

Perspectivas y Escenarios de Aplicación de Global PLC Spare HUB

Arquitectura Objetivo: Ideal para configuraciones de control distribuido a gran escala en refinerías de petróleo, plantas de procesamiento químico y centros de gestión de energía marina que utilizan subsistemas ABB S800 I/O.
Control de Actuadores: Acciona con éxito solenoides bancarios, relés de enclavamiento de alta velocidad y paneles indicadores visuales localizados que requieren alta densidad de canales.
Perspectiva de Ingeniería: Los equipos de ingeniería de Global PLC Spare HUB señalan que las señales de error de canal intermitentes en el DO818 son frecuentemente causadas por microcaídas en el carril de suministro externo de 24V en lugar de fallas del controlador de lado alto. Siempre verifique las entradas de supervisión de voltaje por grupo a través de los registros de ModuleBus antes de cambiar el hardware.

Preguntas Frecuentes Técnicas de Expertos

Pregunta: ¿Qué unidades de terminal específicas coinciden con el diseño de hardware del DO818?
Respuesta: El módulo se acopla directamente con las Unidades de Terminación TU818, TU819 y TU830, utilizando el código de codificación mecánica EA.
Pregunta: ¿Cómo maneja el DO818 las fallas de voltaje de proceso en sus grupos?
Respuesta: La unidad cuenta con dos grupos aislados con entradas individuales de supervisión de voltaje que activan una señal de error a través del ModuleBus si el suministro cae por debajo de 12 V.
Pregunta: ¿Cuál es la longitud máxima permitida de cable de campo para este módulo?
Respuesta: El cableado de campo puede extenderse hasta 600 metros manteniendo una estabilidad de señal completa y el cumplimiento de los límites EMC.
Pregunta: ¿Qué criterios de selección deben priorizar los ingenieros de sistemas al adquirir esta pieza?
Respuesta: Asegúrese de que los presupuestos térmicos del gabinete tengan en cuenta las restricciones de montaje vertical, que requieren un límite máximo de temperatura ambiente más bajo de 40 °C en MTU compactas.
Pregunta: ¿Por qué los diagnósticos frontales registrarían un estado de LED OSP?
Respuesta: La bandera de estado de Punto de Ajuste de Salida (OSP) indica que el módulo ha entrado en una configuración de estado seguro debido a una falla de comunicación en el ModuleBus.
